0x00 汇总

汇总链接

重点掌握PPPOE客户端配置，服务端配置了解熟悉即可。

0x01 PPPOE

数字用户线路DSL(Digital Subscriber Line)是以电话线为传输介质的传输技术，人们通常把所有的DSL技术统称为xDSL，x代表不同种类的数字用户线路技术。目前比较流行的宽带接入方式为ADSL，ADSL是非对称DSL技术，使用的是PPPoE（PPP over Ethernet）协议。

PPPoE协议通过在以太网上提供点到点的连接，建立PPP会话，使得以太网中的主机能够连接到远端的宽带接入服务器上。PPPoE具有适用范围广、安全性高、计费方便等特点。

在这里插入图片描述
讯享网

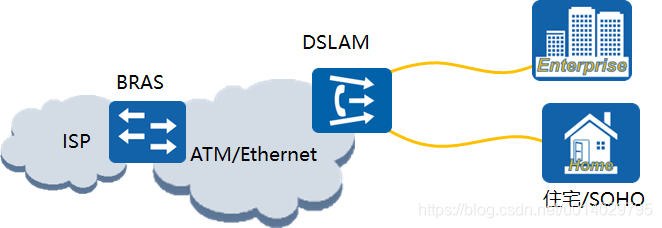

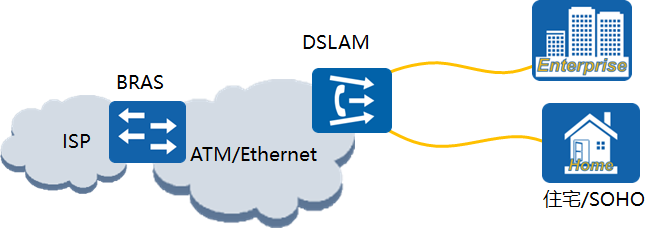

DSL是一种利用现有电话网络实现数据通信的宽带技术。在使用DSL接入网络时，用户侧会安装调制解调器，然后通过现有的电话线与数字用户线路接入复用器（DSLAM）相连。DSLAM是各种DSL系统的局端设备，属于最后一公里接入设备。

然后，DSLAM通过高速ATM网络或者以太网将用户的数据流量转发给宽带远程接入服务器（BRAS）。BRAS是面向宽带网络应用的接入网关，位于骨干网的边缘层。
在这里插入图片描述

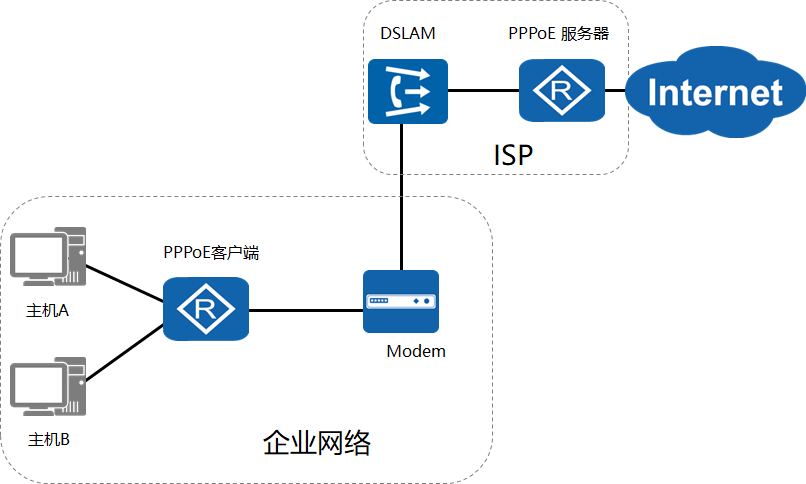

运营商希望通过同一台接入设备来连接远程的多个主机，同时接入设备能够提供访问控制和计费功能。在众多的接入技术中，把多个主机连接到接入设备的最经济的方法就是以太网，而PPP协议可以提供良好的访问控制和计费功能，于是产生了在以太网上传输PPP报文的技术，即PPPoE。

PPPoE利用以太网将大量主机组成网络，通过一个远端接入设备连入因特网，并运用PPP协议对接入的每个主机进行控制，具有适用范围广、安全性高、计费方便的特点。

PPPoE技术解决了用户上网收费等实际应用问题，得到了宽带接入运营商的认可并被广泛应用。

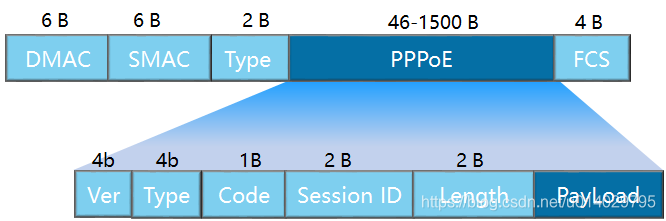

在这里插入图片描述

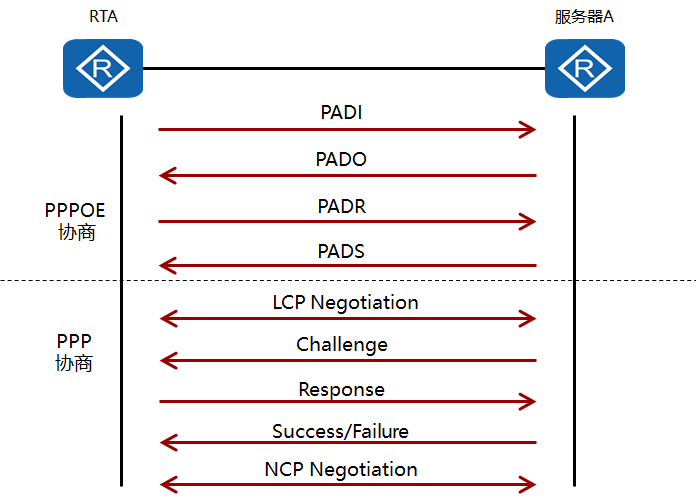

PPPOE后面应该还有一个PPP。

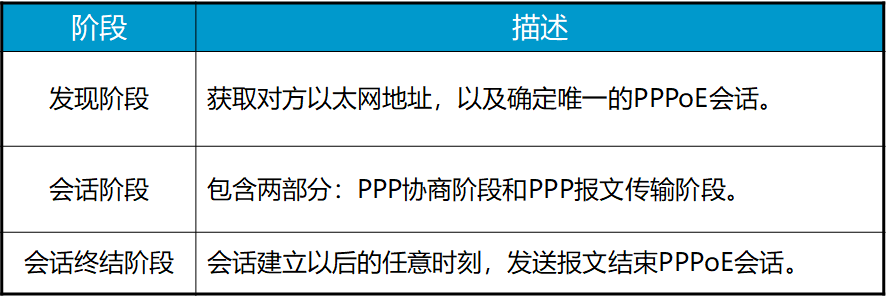

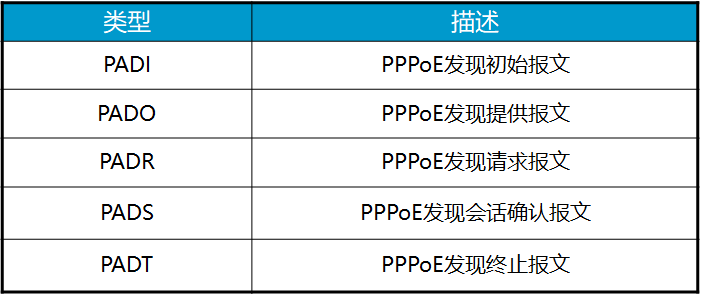

可以分为三个阶段，常用报文5个。

其实和DHCP还是很像的，比较好理解，其实也不用刻意去掌握，知道怎么回事就可以了，如果面试的话可以再重点熟悉。

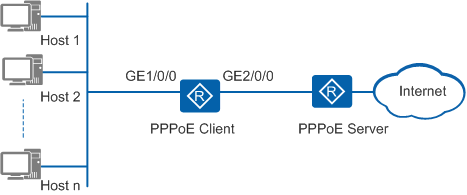

客户端配置

在这里插入图片描述
1.配置Dialer接口

<Huawei> system-view [Huawei] sysname Router [Router] interface dialer 1 [Router-Dialer1] dialer user user2 [Router-Dialer1] dialer bundle 1 [Router-Dialer1] ppp chap user user1@system [Router-Dialer1] ppp chap password cipher huawei123 [Router-Dialer1] ip address ppp-negotiate [Router-Dialer1] quit

讯享网

2.建立PPPoE会话

讯享网[Router] interface gigabitethernet 2/0/0 [Router-GigabitEthernet2/0/0] pppoe-client dial-bundle-number 1 [Router-GigabitEthernet2/0/0] quit

服务端配置

1.配置全局地址池pool1

<Huawei> system-view [Huawei] sysname Router [Router] ip pool pool1 [Router-ip-pool-pool1] network 192.168.10.0 mask 255.255.255.0 [Router-ip-pool-pool1] gateway-list 192.168.10.1 [Router-ip-pool-pool1] quit

2.配置PPPoE认证用户

讯享网[Router] aaa [Router-aaa] local-user user1@system password [Router-aaa] local-user user1@system service-type ppp [Router-aaa] quit

3.创建并配置VT

[Router] interface virtual-template 1 [Router-Virtual-Template1] ppp authentication-mode chap domain system [Router-Virtual-Template1] ip address 192.168.10.1 255.255.255.0 [Router-Virtual-Template1] remote address pool pool1 [Router-Virtual-Template1] ppp ipcp dns 10.10.10.10 10.10.10.11 [Router-Virtual-Template1] quit

4.在以太网接口GE1/0/0上启用PPPoE Server功能

讯享网[Router] interface gigabitethernet 1/0/0 [Router-GigabitEthernet1/0/0] pppoe-server bind virtual-template 1 [Router-GigabitEthernet1/0/0] quit [Router] quit
