 一、芯片介绍

        PCA9555可设置16路输入或输出口,I2C接口,用于IO扩展,3个硬件地址引脚寻址,工作电压:VCC(2.3V 至 5.5V)。

二、Datasheet解读

1.硬件说明

1)框图

讯享网



  • INT:中断输出
  • A0,A1,A2:器件地址
  • SCL,SDA:I2C总线
  • VCC,GND:器件电源供电
  • P07-P00:内部时钟

2)引脚说明



2.寄存器说明

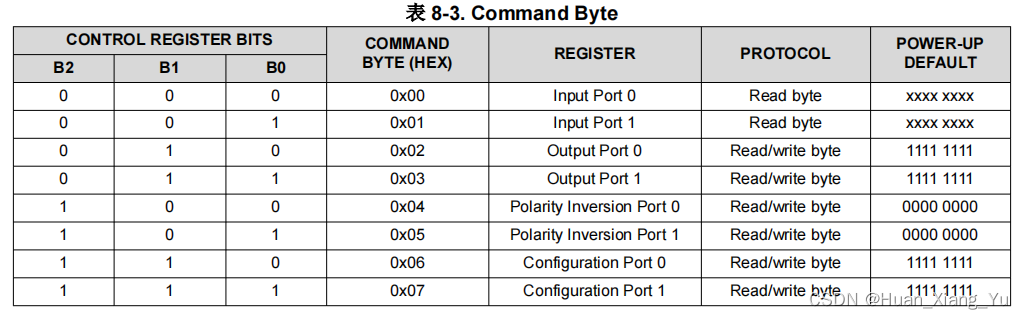

 1、对应控制寄存器的控制指令如下:


 2、硬件地址寻址说明:最多可连接8个芯片


 3、器件寄存器

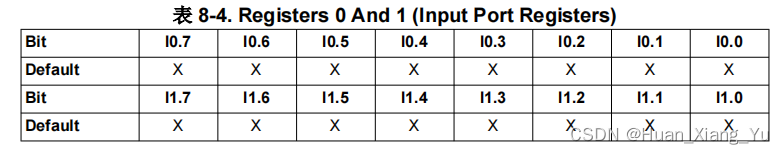

①输入寄存器,用于读取输入IO值

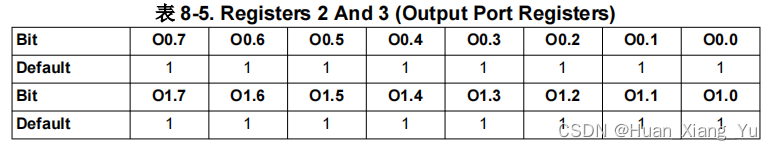

②输出寄存器,用于写入输出IO值

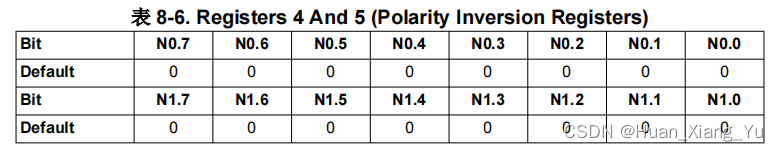

③极性设置寄存器,用于设置输入IO的有效电平

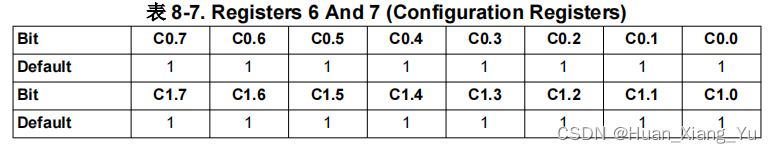

④配置IO口为输入还是输出端口,1为输入,0为输出


3.通信过程

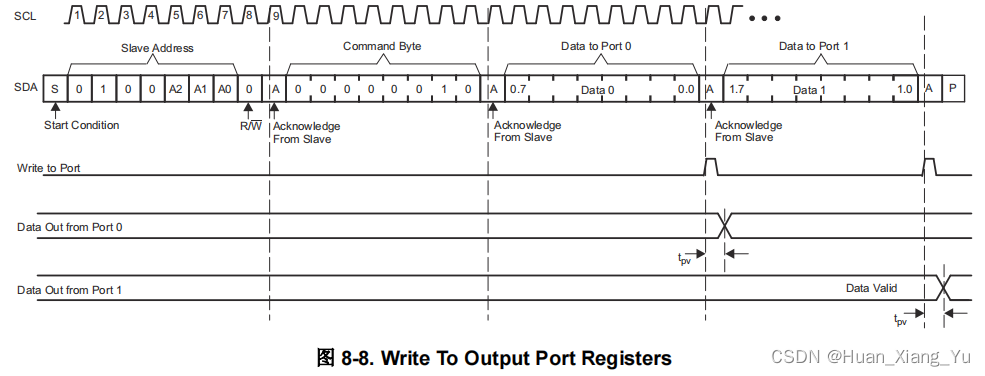

       1,写时序


归纳为:器件地址+寄存器命令+P0数据+P1数据

        2,读时序


 归纳为:器件地址+寄存器命令+器件地址+P0数据+P1数据

三、驱动代码编写

1.软件I2C驱动

        可参照BH1750驱动学习记录:https://blog.csdn.net/Huan_Xiang_Yu/article/details/

2. PCA9555芯片驱动函数

#define PCA9555_1 0x20//地址:A2 A1 A0均为低电平 #define PCA9555_2 0x21//地址:A2 A1 为低电平,A0为高电平 /* 定义PCA9555的寄存器地址 */ #define PCA9555_REG_IN0 0x00 //输入寄存器0地址 #define PCA9555_REG_IN1 0x01 //输入寄存器1地址 #define PCA9555_REG_OUT0 0x02 //输出寄存器0地址 #define PCA9555_REG_OUT1 0x03 //输出寄存器1地址 #define PCA9555_REG_POL0 0x04 //极性反转寄存器0地址(PIN脚为输入时有效) #define PCA9555_REG_POL1 0x05 //极性反转寄存器1地址 #define PCA9555_REG_CFG0 0x06 //方向配置寄存器0地址 #define PCA9555_REG_CFG1 0x07 //方向配置寄存器1地址 void PCA9555_Init(void); void PCA9555_WriteData(uint8_t slaveAddress, uint16_t REG_Data); uint16_t PCA9555_ReadData(uint8_t slaveAddress); #include "myiic.h" #include "PCA9555.h" / * 函数功能: 输入极性设置 * 输入参数: slaveAddress:器件地址 REG_Data :设置值0xffee(ff设置P1,ee设置P0) * 返 回 值: 无 * 说 明: 无 */ void PCA9555_Polarity_Inversion(uint8_t slaveAddress, uint16_t REG_Data) { uint8_t buf[3]={0}; buf[0]=PCA9555_REG_POL0; buf[1]=(uint8_t)REG_Data; buf[2]=(uint8_t)(REG_Data>>8); Soft_I2C_Write(slaveAddress,buf,3,1); } / * 函数功能: IO配置 * 输入参数: slaveAddress:器件地址 REG_Data :设置值0xffee(ff设置P1,ee设置P0) * 返 回 值: 无 * 说 明: 无 */ void PCA9555_IOConfiguration(uint8_t slaveAddress, uint16_t REG_Data) { uint8_t buf[3]={0}; buf[0]=PCA9555_REG_CFG0; buf[1]=(uint8_t)REG_Data; buf[2]=(uint8_t)(REG_Data>>8); Soft_I2C_Write(slaveAddress,buf,3,1); } / * 函数功能: 输出口数据 * 输入参数: slaveAddress:器件地址 REG_Data :设置值0xffee(ff设置P1,ee设置P0) * 返 回 值: 无 * 说 明: 无 */ void PCA9555_WriteData(uint8_t slaveAddress, uint16_t REG_Data) { uint8_t buf[3]={0}; buf[0]=PCA9555_REG_OUT0; buf[1]=(uint8_t)REG_Data; buf[2]=(uint8_t)(REG_Data>>8); Soft_I2C_Write(slaveAddress,buf,3,1); } / * 函数功能: 读取输入口数据 * 输入参数: slaveAddress:器件地址 REG_Data :设置值0xffee(ff设置P1,ee设置P0) * 返 回 值: 无 * 说 明: 无 */ uint16_t PCA9555_ReadData(uint8_t slaveAddress) { uint8_t buf[2]={0}; uint16_t temp; uint8_t sendBuffer[1]={0}; sendBuffer[0]=PCA9555_REG_IN0; Soft_I2C_Write(slaveAddress,sendBuffer,1,0); Soft_I2C_Read(slaveAddress, buf, 2, 1); temp= ((uint16_t)buf[1]<<8) + buf[0] ; return temp; } / * 函数功能: PCA9555初始化 * 输入参数: 无 * 返 回 值: 无 * 说 明: 无 */ void PCA9555_Init(void) { PCA9555_IOConfiguration(PCA9555_1, 0xFFFF );// I2C设备PCA9555-1(地址 0x20) 的16个IO口 输入/输出配置,bit表示,1 - 输入,0 - 输出 PCA9555_IOConfiguration(PCA9555_2, 0 );// I2C设备PCA9555-2(地址 0x21) 的16个IO口 输入/输出配置,bit表示,1 - 输入,0 - 输出 PCA9555_Polarity_Inversion(PCA9555_1, 0xFFFF);// I2C设备PCA9555-1(地址 0x20) 输入/输出口反向,bit表示,1 - 反向,0 - 默认 }

讯享网

总结

        参考源代码如下链接:
