1、开箱

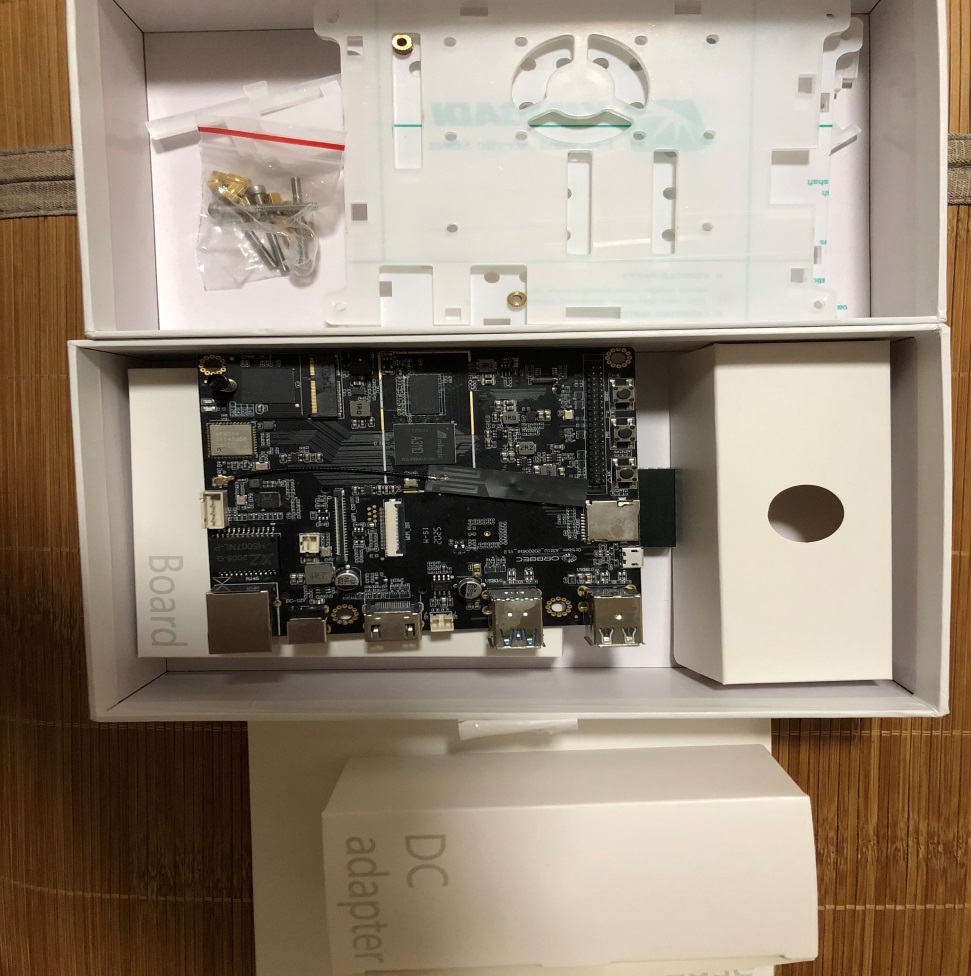

Zora P1开发板的包装还是很精致的，除了开发板，还带了一个电源适配器和固定开发板的亚克力板配件。

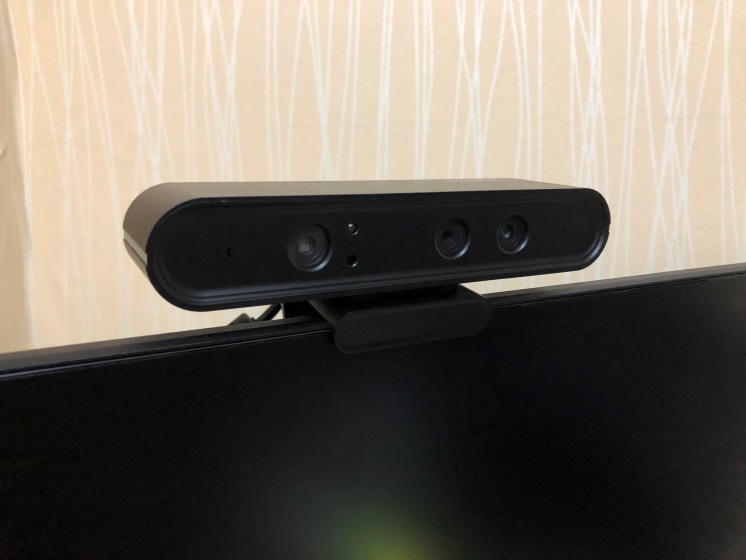

讯享网加上咸鱼淘的奥比Astra深度相机，我就开启了评测之旅~，深度相机长这样子，它除了可以输出RGB图像之外，还可以输出深度图，因此又被叫做RGB-D相机。

2、安装ubuntu系统，然后安装Astra SDK和openNI

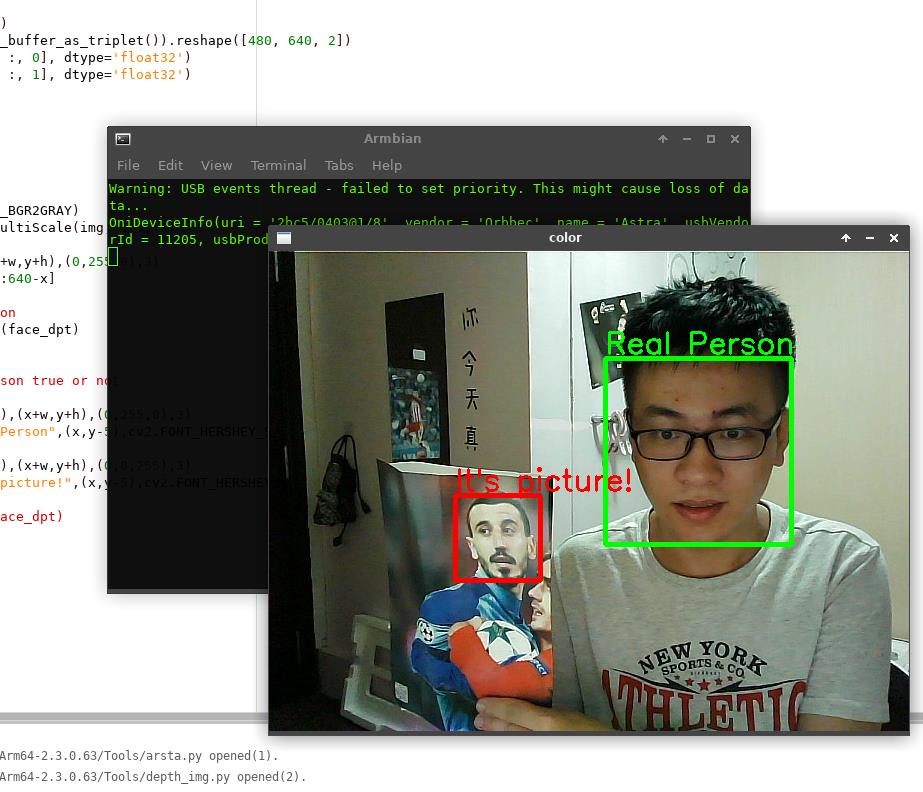

3、人脸识别，区分出是人脸图片还是真人

于二维图像来说，要想区分出真人还是人脸图片有很大的难度，准确性难以保证，之前就有拿人脸图片刷开快递柜的新闻出现。而深度相机可以很轻易地让人脸图片现出原形，准确性有可靠保证，对于安防、金融支付这些应用场景来说，深度相机有重要的应用价值。

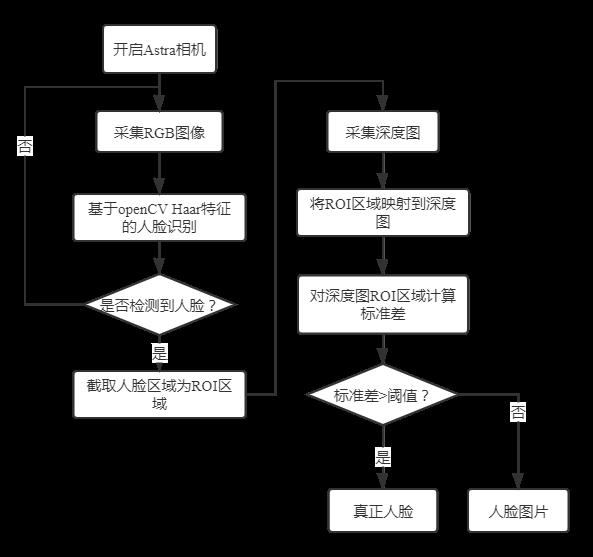

人脸识别是基于python和OpenCV开发的，过程如流程图所示，用到了openCV中的Haar CascadeClassifier，也就是级联分类器去识别图像中的人脸特征。识别到人脸特征后，还不能确定是否是真正的人脸，因此选取从RGB图像中获得的潜在真正人脸区域，坐标映射到深度图像中，对深度图像中对应的ROI区域计算标准差，设置阈值便能将两者区分开来。因为人脸图片在深度图中各点的深度信息没有变化，标准差很小；而真正的人脸各点深度信息变化明显，标准差大。

ubuntu配置openCV依赖项可以按照这个：https://blog.csdn.net/weixin_/article/details/

除了OpenCV库，我还用到了numpy和openNI，需要pip安装，安装时换成国内的源可以大大加快安装速度，在用清华源pip安装的时候，我遇到因为ubuntu系统时间没调，时间有偏差，导致安装失败的情况，解决方法就是把系统时间调整为北京时间，这样就可以用清华源正常安装python库了。还有一个要注意的就是DNS要设置一下。

4、最后，我想用一下板子上的GPIO引脚

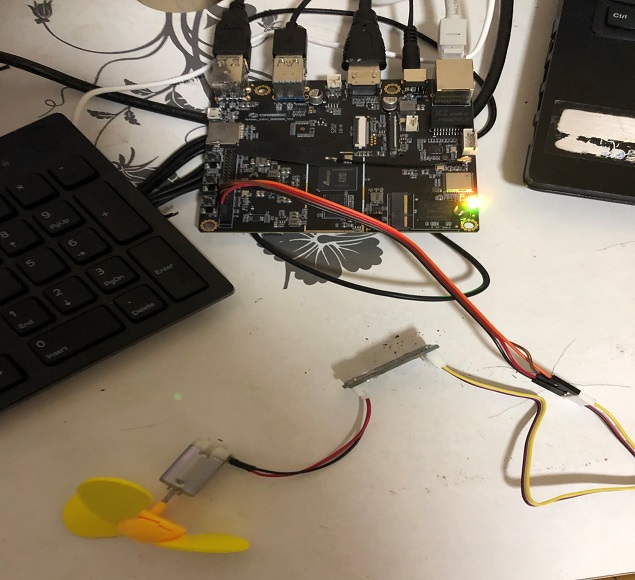

查阅了Zora P1开发板的说明文档，看到是有8个GPIO引脚的，与树莓派相比不是很多。我的想法是实现一个基于人脸深度信息获取的智能风扇，根据之前获得的人脸深度信息，与调节风扇转速的模拟量值建立关系，实现人脸靠近时风速大，远离时风速小的效果。

于是，我便查阅了Linux通过指令控制GPIO的相关内容，操作步骤如下：

（1）定义GPIO：/sys/class/gpio# echo 1 > export，定义好之后在/sys/class/gpio路径下会生成gpio1文件夹。

（2）设置输入/输出：/sys/class/gpio/gpio1# echo out > direction

（3）设置输出值：/sys/class/gpio/gpio1#

echo 1 > value

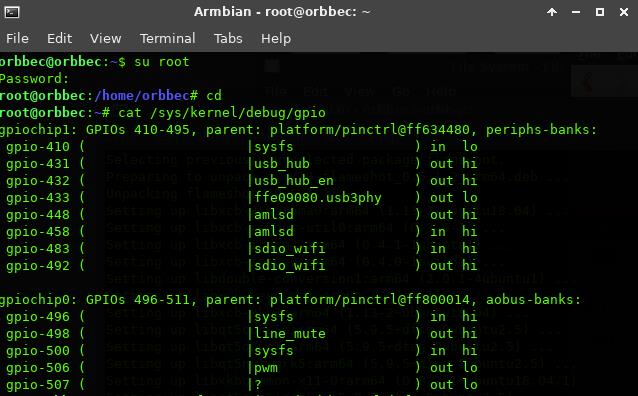

这里也遇到一个问题，我理所当然的认为8个gpio口对应的编号便是1~8，其实不然，这就导致我定义GPIO是失败的。事实上，Zora P1的GPIO编号应该是在410-495和496-511这两个范围内，但具体的各个引脚软硬件映射关系说明文档没有提供，希望后面能发布出来。

附python代码：

from openni import openni2 import numpy as np import cv2 def mousecallback(event,x,y,flags,param): if event==cv2.EVENT_LBUTTONDBLCLK: print(y, x, dpt[y,x]) if __name__ == "__main__": openni2.initialize() dev = openni2.Device.open_any() print(dev.get_device_info()) depth_stream = dev.create_depth_stream() depth_stream.start() cap = cv2.VideoCapture(0) cv2.namedWindow('depth') cv2.setMouseCallback('depth',mousecallback) face_detector = cv2.CascadeClassifier("/home/orbbec/haarcascade_frontalface_default.xml") while True: frame = depth_stream.read_frame() dframe_data = np.array(frame.get_buffer_as_triplet()).reshape([480, 640, 2]) dpt1 = np.asarray(dframe_data[:, :, 0], dtype='float32') dpt2 = np.asarray(dframe_data[:, :, 1], dtype='float32') dpt2 *= 255 dpt = dpt1 + dpt2 cv2.imshow('depth', dpt) #print(dpt.shape)  ret,frame = cap.read() img=cv2.cvtColor(frame,cv2.COLOR_BGR2GRAY) face_rects=face_detector.detectMultiScale(img, 1.3, 5) for(x,y,w,h) in face_rects: cv2.rectangle(frame,(x,y),(x+w,y+h),(0,255,0),3) face_dpt=dpt[y:y+h,640-(x+w):640-x] the depth image and the frame are horizontal symmetry  calculate the standard deviation  (mean,stddev)=cv2.meanStdDev(face_dpt) #print(stddev)  Set threshold to recognize person true or not  if stddev>300: cv2.rectangle(frame,(x,y),(x+w,y+h),(0,255,0),3) cv2.putText(frame,"Real Person",(x,y-5),cv2.FONT_HERSHEY_SIMPLEX,1,(0,255,0),2) else: cv2.rectangle(frame,(x,y),(x+w,y+h),(0,0,255),3) cv2.putText(frame,"It's picture!",(x,y-5),cv2.FONT_HERSHEY_SIMPLEX,1,(0,0,255),2) #if w > 0:  # cv2.imshow('face_dpt', face_dpt)  cv2.imshow('color', frame) #print(frame.shape)  key = cv2.waitKey(1) if int(key) == ord('q'): break depth_stream.stop() dev.close()
