《企业网络-小型企业网络搭建》

小型企业网络

一、实验目的

理解小型企业网络的工作原理，掌握在路由器，交换机上搭建小型企业网络，做到全网互通。

二、组网设备

Router路由器一台，交换机三台，pc机四台

三、实验拓扑图

在这里插入图片描述
讯享网

四、实验内容及步骤

步骤一配置pc

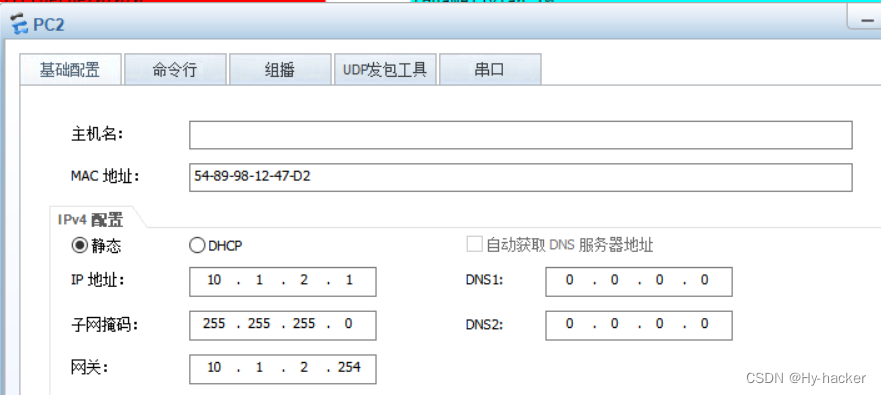

在这里插入图片描述

system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]interface GigabitEthernet0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 192.168.11.1 24

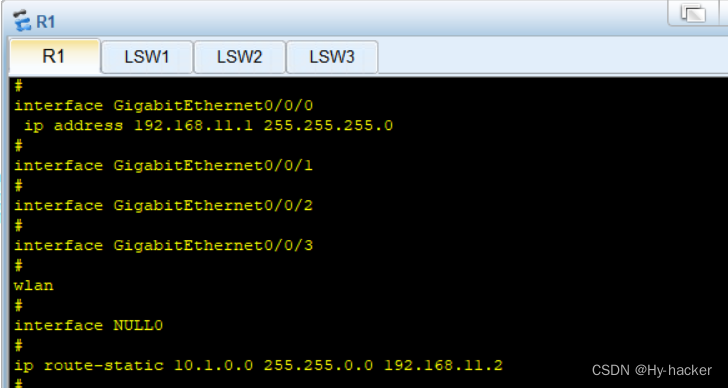

[Huawei]ip route-static 10.1.0.0 255.255.0.0 192.168.11.2
在这里插入图片描述

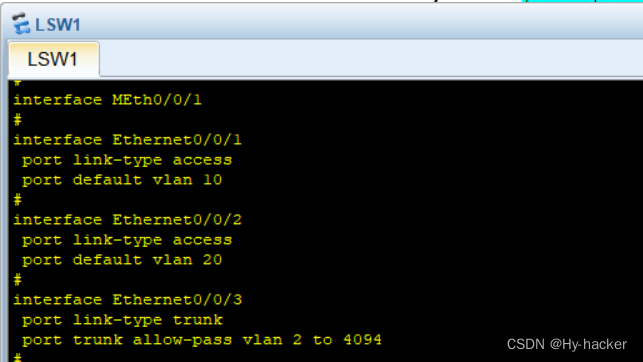

LSW1：

system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]vlan 10
[Huawei-vlan10]q
[Huawei]vlan 20
[Huawei-vlan20]q
[Huawei]interface Eth0/0/1
[Huawei-Ethernet0/0/1]port link-type access
[Huawei-Ethernet0/0/1]port default vlan 10
[Huawei-Ethernet0/0/1]q
[Huawei]interface Eth0/0/2
[Huawei-Ethernet0/0/2]port link-type access
[Huawei-Ethernet0/0/2]port default vlan 20
[Huawei-Ethernet0/0/2]q
[Huawei]interface Eth0/0/3
[Huawei-Ethernet0/0/3]port link-type trunk
[Huawei-Ethernet0/0/3]port trunk allow-pass vlan all
[Huawei-Ethernet0/0/3]q

在这里插入图片描述

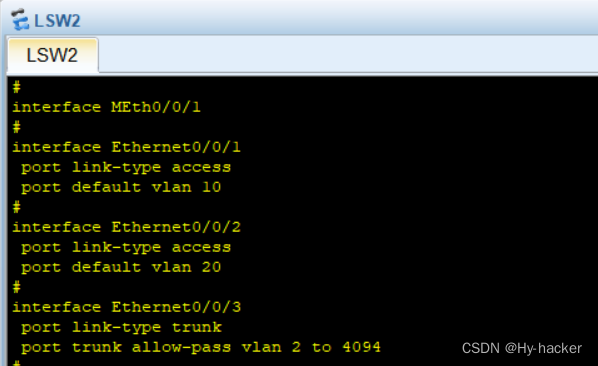

LSW2：

LSW3：

system-view
Enter system view, return user view with Ctrl+Z.
[Huawei]vlan 10
[Huawei-vlan10]q
[Huawei]vlan 20
[Huawei-vlan20]q
[Huawei]interface Vlanif 10
[Huawei-Vlanif10]ip address 10.1.1.254 24
[Huawei-Vlanif10]q
[Huawei]interface Vlanif 20
[Huawei-Vlanif20]ip address 10.1.2.254 24
[Huawei-Vlanif20]q
[Huawei]interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1]port link-type trunk
[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan all
[Huawei-GigabitEthernet0/0/1]q
[Huawei]interface GigabitEthernet 0/0/2
[Huawei-GigabitEthernet0/0/2]port link-type trunk
[Huawei-GigabitEthernet0/0/2]port trunk allow-pass vlan all
[Huawei-GigabitEthernet0/0/2]q
[Huawei]vlan 100
[Huawei-vlan100]q
[Huawei]interface Vlanif 100
[Huawei-Vlanif100]ip address 192.168.11.2 24
[Huawei]interface GigabitEthernet 0/0/3
[Huawei-GigabitEthernet0/0/3]port link-type access
[Huawei-GigabitEthernet0/0/3]port default vlan 100

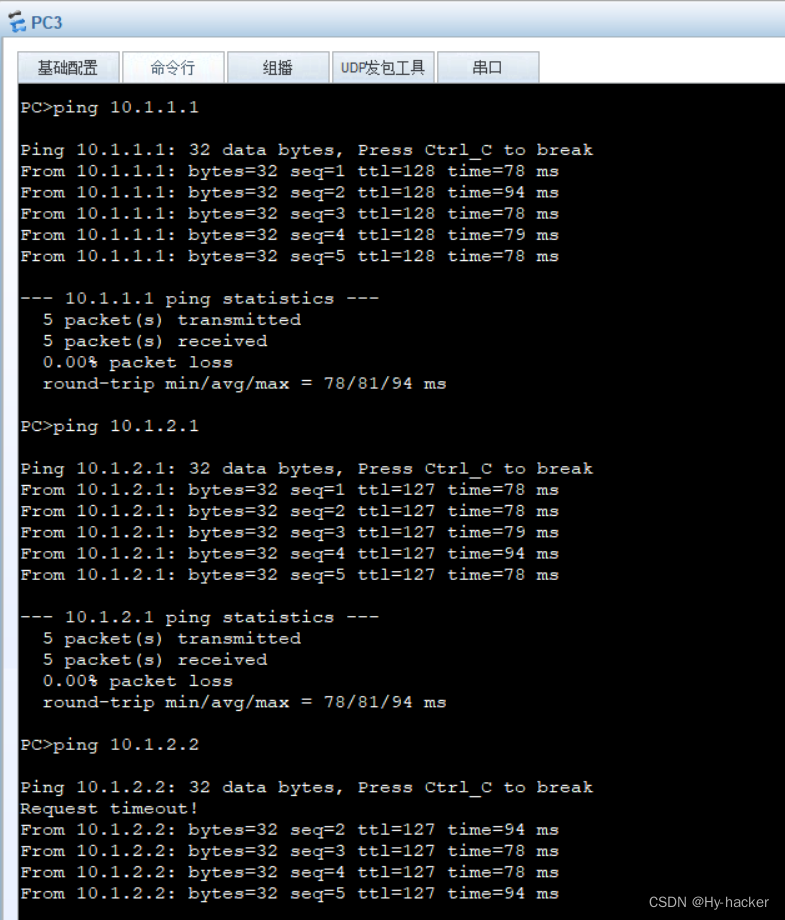

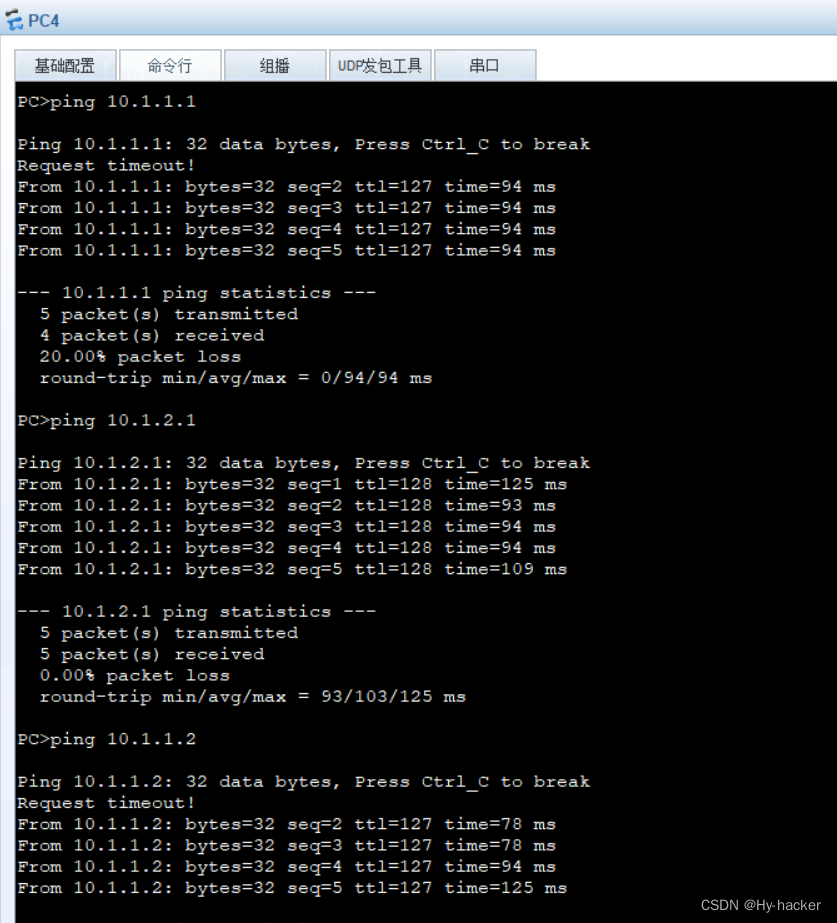

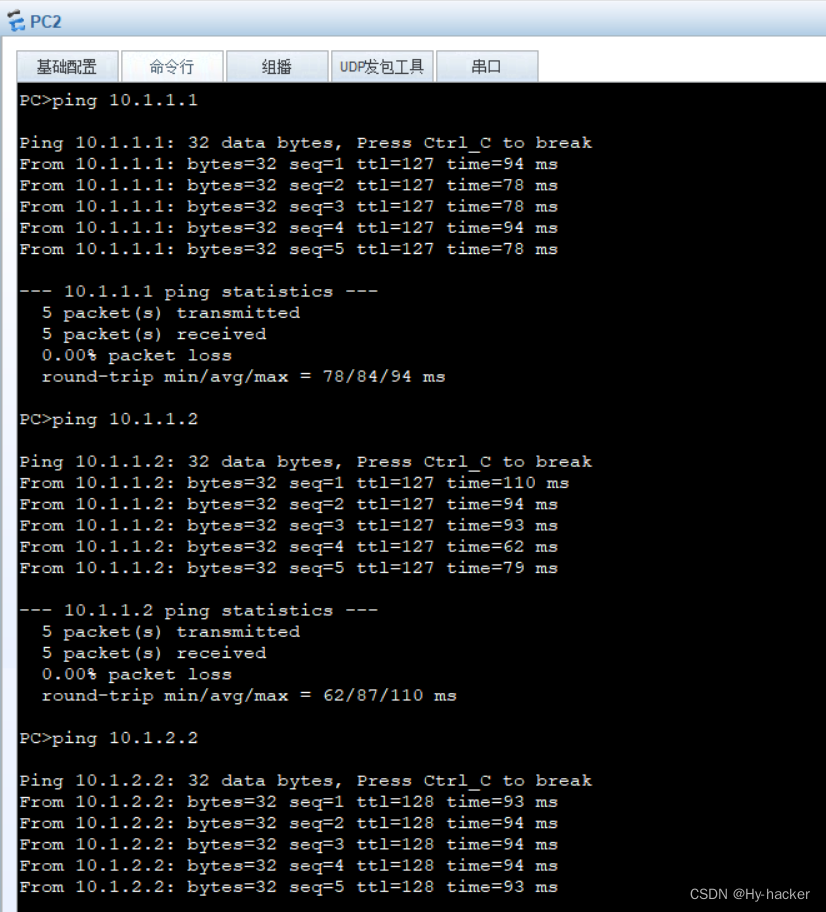

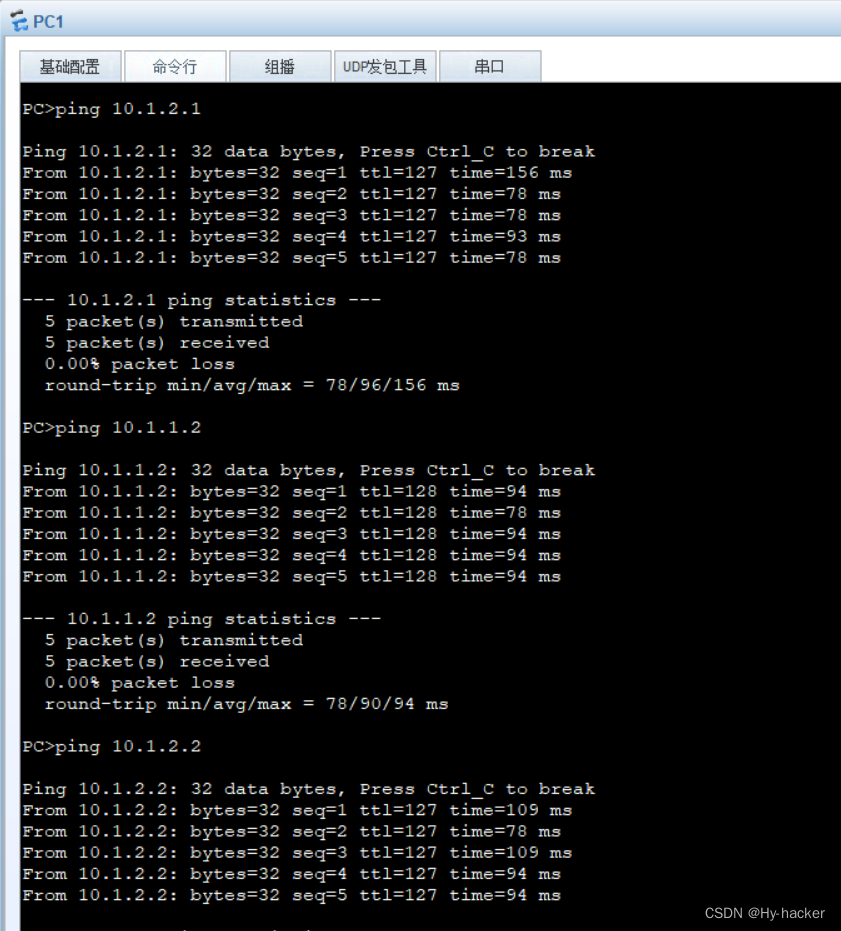

在这里插入图片描述
