一:设备准备:
H3C交换机一台,测试主机(电脑)一台
二:配置过程
1:交换机Vlan口(虚接口)配置
(1):所使用的交换机包含两个Vlan口,受物理硬件限制无法再增加多余的Vlan口, 所以对现有Vlan2口进行配置
(2):给Vlan2口配置IPV6的地址,具体操作如下
<1:通过xshell或windows的cmd,telnet方式登录交换机
<2:逐步执行以下命令完成IPV6地址的配置,详细使用手册可参考官方文档:
http://www.h3c.com/cn/d_201312/807745_30005_0.htm
在这里插入图片描述
讯享网
2:添加端口到Vlan口
(1):由于电脑和交换机的连接是通过端口实现的,而端口的使用必须依赖于Vlan口,所以需要将和主机连接的端口添加到Vlan2口中
(2):查看所有未使用端口,执行display port-security,link-down的表示端口未与网线连接
在这里插入图片描述
3:添加1/0/1端口到Vlan口,执行以下命令

vlan 2 #切换到Vlan 2口,如果不存在则创建 port GigabitEthernet1/0/1 #将1/0/1端口添加到Vlan2口

讯享网

在这里插入图片描述

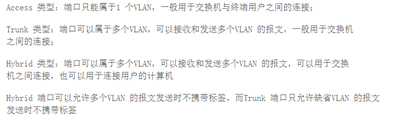

结果显示报错,trunk和Hybrid类型的端口不可以编辑,经查证,只有access类型端口可以执行添加操作, Hybrid类型接口可以通过修改为access类型再操作 .本文使用未配置的access类型端口添加

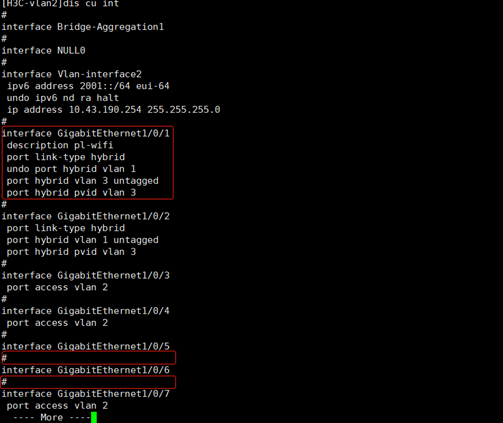

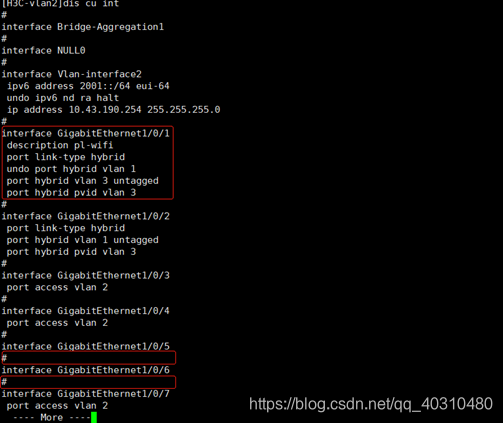

4:执行dis cu int 查看端口详情,发现 1/0/1 是hybrid类型的,1/0/5和1/0/6没有配置可以直接添加到vlan2(1/0/3和1/0/4是之前测试时候配置的,以下以1/0/3为准操作),
在这里插入图片描述
然后执行 port GigabitEthernet1/0/3 将1/0/3加到Vlan2口

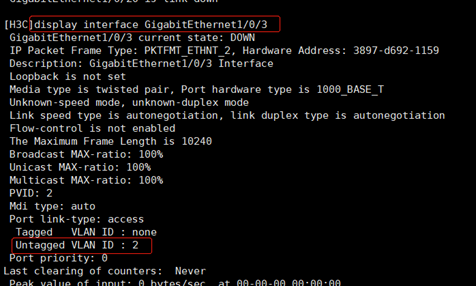

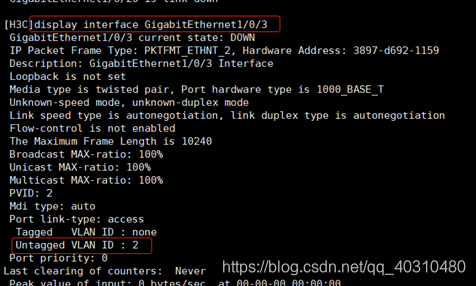

5:执行完之后可以查看一下是否成功添加,如图已经添加成功了

讯享网display interface GigabitEthernet1/0/3

在这里插入图片描述
三:主机连接测试

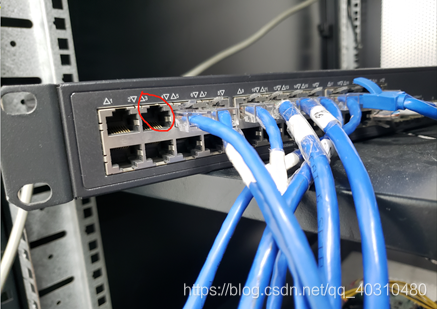

1:连接端口:刚才我们配置的是端口3,所以用网线将主机和这个端口连接就行了

2:测试本地分配IPV6连通性:

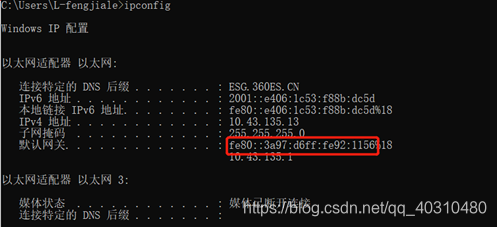

<1:使用cmd查看默认网关的IP地址

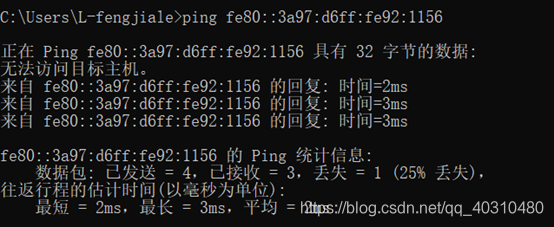

<2: ping默认网关地址,成功ping通

❤️:将交换机网线接口切换到另一个1/0/7,连接成功后获取默认网关地址继续ping,可以ping通,结果同 ”<2”,说明端口配置成功
