继电器（英文：relay）是一种电控制器件，是当输入量（激励量）的变化达到规定要求时，在电气输出电路中使被控量发生预定的阶跃变化的一种电器。

它具有控制系统（又称输入回路）和被控制系统（又称输出回路）之间的互动关系。通常应用于自动化的控制电路中，继电器实际上是用小电流去控制大电流运作的一种“自动开关”。因此在电路中起着自动调节、安全保护、转换电路等作用。

我们都知道使用继电器的时候要注意六点可提高继电器使用寿命：

线圈使用电压；
瞬态抑制；
多个继电器的并联和串联供电；
触点并联和串联；
切换速率；
触点负载；
其中解决触点负载则提高继电器寿命最有效的手段。设备使用软件可控制在继电器在电压过零点合闸，在电流过零点拉闸。
在此之前需要知道有功功率、无功功率的方向、相位角以及周期这几个参数。
继电器合闸

void Relay_Open(void) {
    u32 TimeTemp_ms; u32 TimeTimp_us; u32 TimeInl_us = 0; if (READ_Elec.usSTART) {
    return; } if (RELAY_CONTROL.Action == 0x01) return; if (RELAY_CONTROL.Value != 0x01) return; RELAY_CONTROL.Action = 0x01; EnableNvic(PORTA_IRQn, IrqLevel3, TRUE); Bt_M0_Run(TIM0); //TIM0 运行。 MzIRQFlg = 0; TimeTemp_ms = GetSysTick(); while (!MzIRQFlg) {
    if (abs((int)(GetSysTick() - TimeTemp_ms)) > 1000) {
    break; } } TimeTimp_us = GetVoltZeroTick(); TimeInl_us = 8000; //默认为20ms if (READ_ElecData.nlFreqValue != 0) {
    TimeInl_us = .0 / READ_ElecData.nlFreqValue * 100; //ms*100 计算出一个周期的时间 } while (1) {
    //下一过零点时间-继电器动作时间 if (abs((int)(GetVoltZeroTick() - TimeTimp_us)) > (TimeInl_us * 10 - g_usRELAY_ACTION_TimeON)) //10个电压周期 {
    break; } } BL8023_Relay(ON); Bt_M0_Stop(TIM0); }

讯享网

继电器拉闸代码

讯享网void Relay_Close(void) {
    u32 TimeTemp_ms; u32 TimeTimp_us; u32 TimeInl_us = 0; u16 usPhA = 0; //相位 u8 bDirection = 0; if (RELAY_CONTROL.Action == 0x00) return; if (RELAY_CONTROL.Value != 0) return; RELAY_CONTROL.Action = 0x00; EnableNvic(PORTA_IRQn, IrqLevel3, TRUE); Bt_M0_Run(TIM0); //TIM0 运行。 usPhA = READ_ElecData.nlPhaseAngleValue; TimeInl_us = 8000; //默认为20ms if (READ_ElecData.nlFreqValue != 0) {
    TimeInl_us = .0 / READ_ElecData.nlFreqValue * 100; //ms*100 } if (usPhA <= 9000) {
    bDirection = 0; //电压超前 } else if (usPhA <= 18000) {
    bDirection = 1; //电压滞后 usPhA = 18000 - usPhA; } else if (usPhA <= 27000) {
    bDirection = 0; usPhA = usPhA - 18000; } else {
    bDirection = 1; usPhA = 36000 - usPhA; } if (bDirection) {
    TimeInl_us = TimeInl_us * 10 - (usPhA / 36000.0 * TimeInl_us); //2个电压周期 } else {
    TimeInl_us = TimeInl_us * 10 + (usPhA / 36000.0 * TimeInl_us); } MzIRQFlg = 0; TimeTemp_ms = GetSysTick(); while (!MzIRQFlg) {
    if (abs((int)(GetSysTick() - TimeTemp_ms)) > 1000) {
    break; } } TimeTimp_us = GetVoltZeroTick(); while (1) {
    //下一电压过零点时间±电流过零点时间-继电器动作时间 if (abs((int)(GetVoltZeroTick() - TimeTimp_us)) > (TimeInl_us - g_usRELAY_ACTION_TimeOFF)) {
    break; } } BL8023_Relay(OFF); Bt_M0_Stop(TIM0); EnableNvic(PORTA_IRQn, IrqLevel3, FALSE); }

有几个参数需要确认好

继电器动作时间，即合闸动作时间和拉闸动作时间
过零点时间
周期
根据相位角计算出此时做功在第几象限，处于超前还是滞后。

这几个参数确认后，使用示波器可以看到效果。

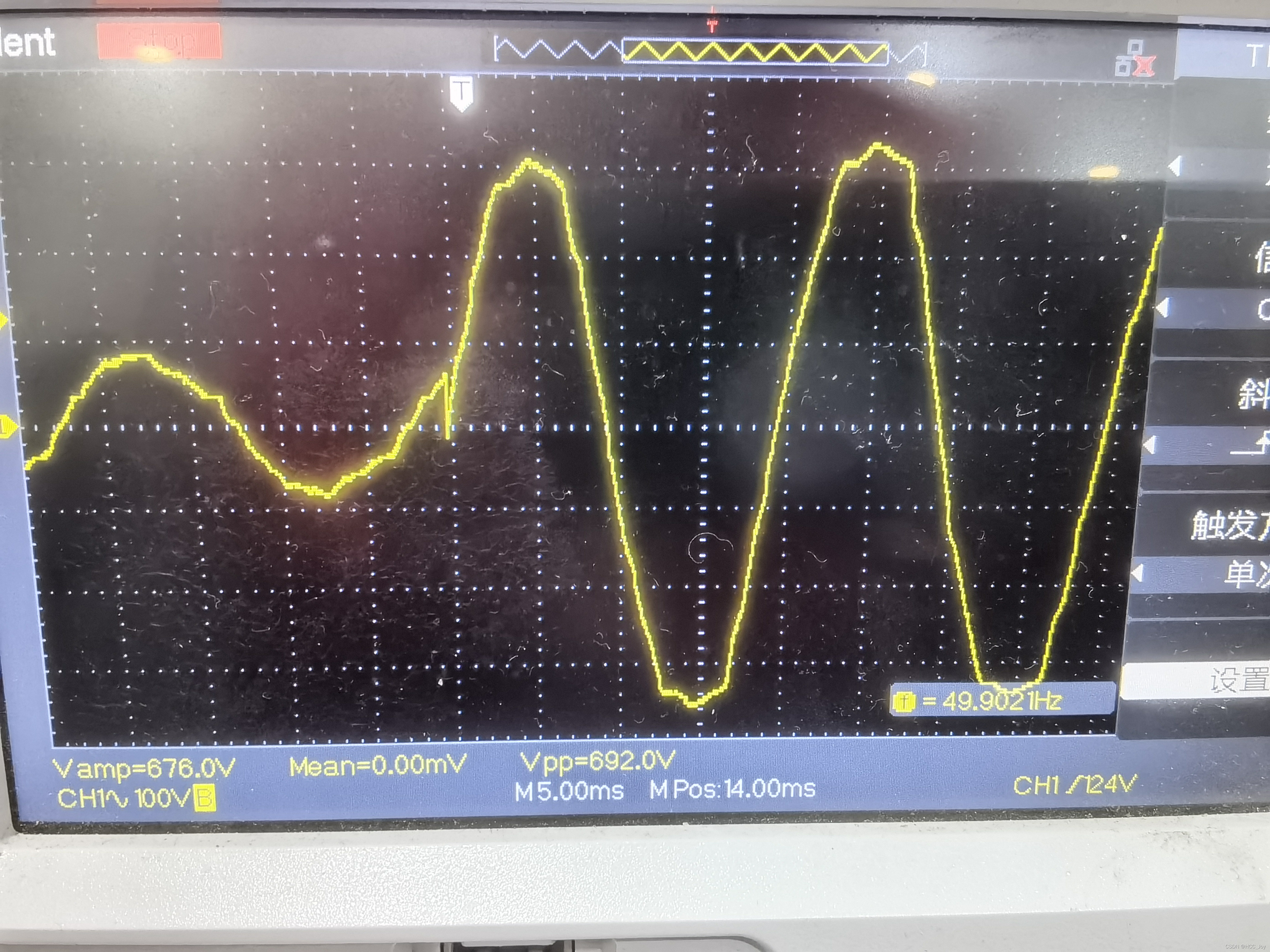

合闸时这是电压的过零点，这个看到刚好点电压过零点附近切换。
在这里插入图片描述

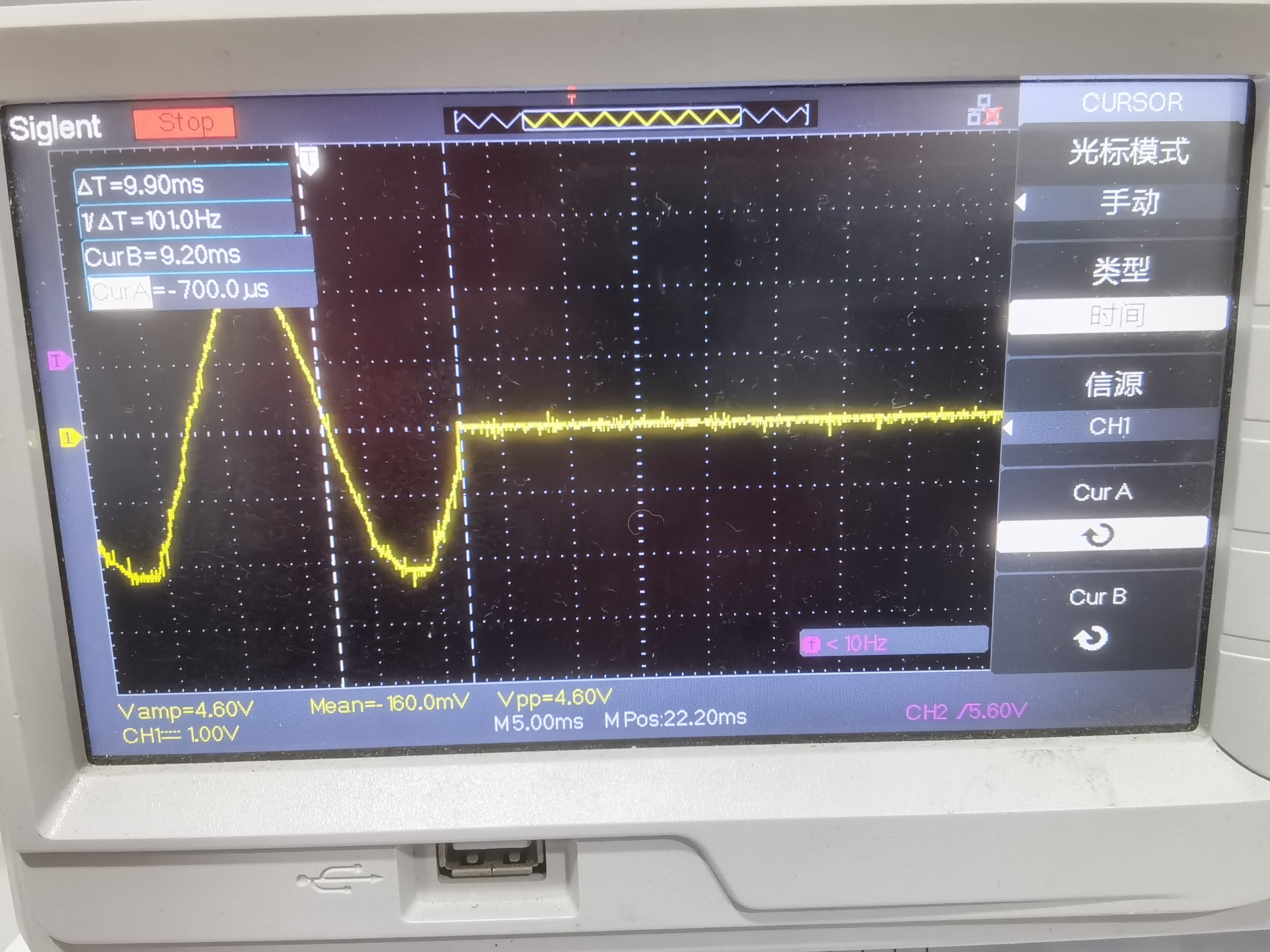

当拉闸时是电流过零点。

在这样可以大大减少触点负载的压力，提高设备的使用寿命，并且可以更好的保护后端设备。防止后端设备损坏。
设备还可以测试电压、电流、功率等基本的电气参数并且可以久保存电能数据。

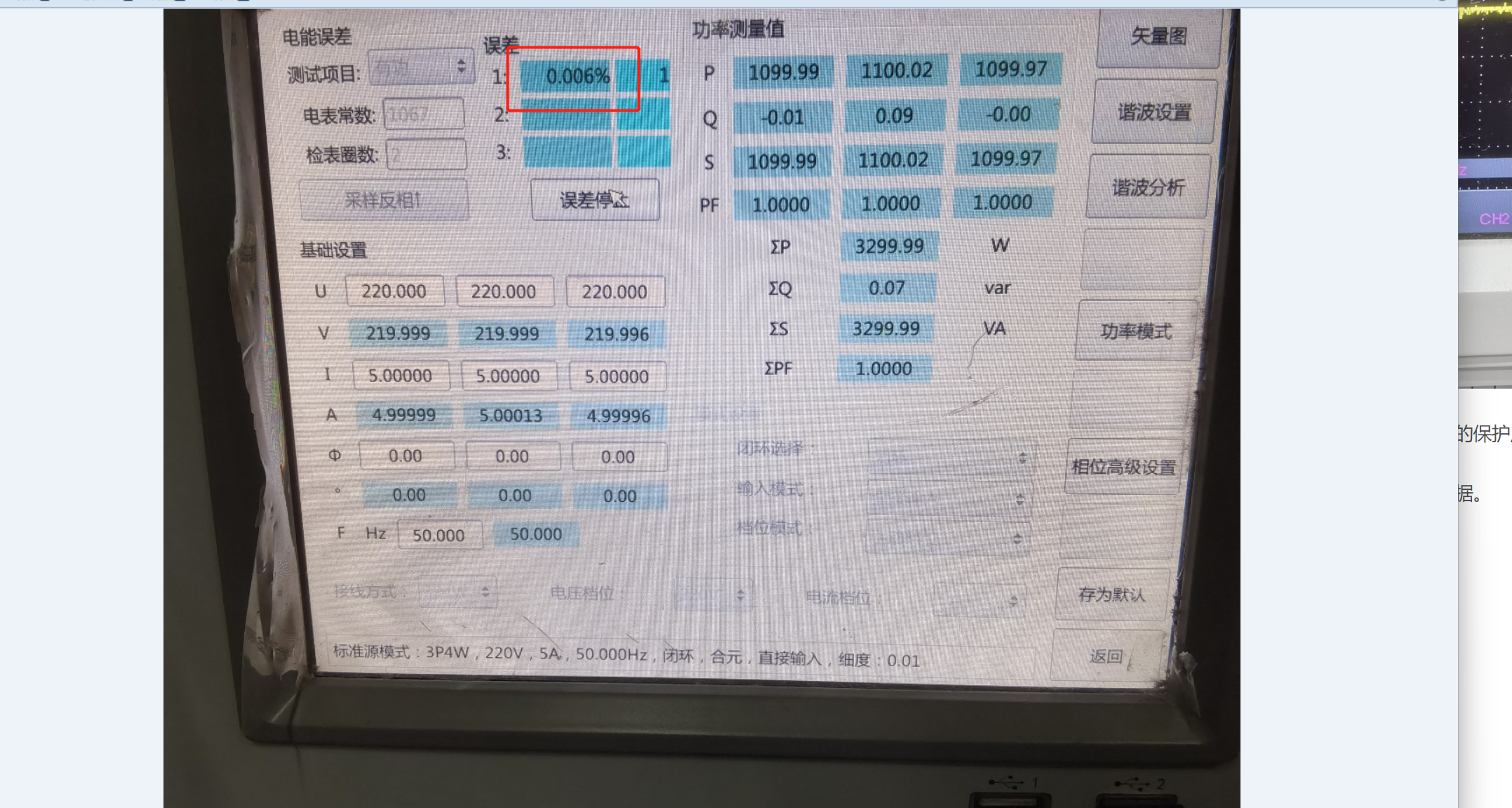

经过校准后的设备，电能误差与校表台误差微乎其微。
在这里插入图片描述

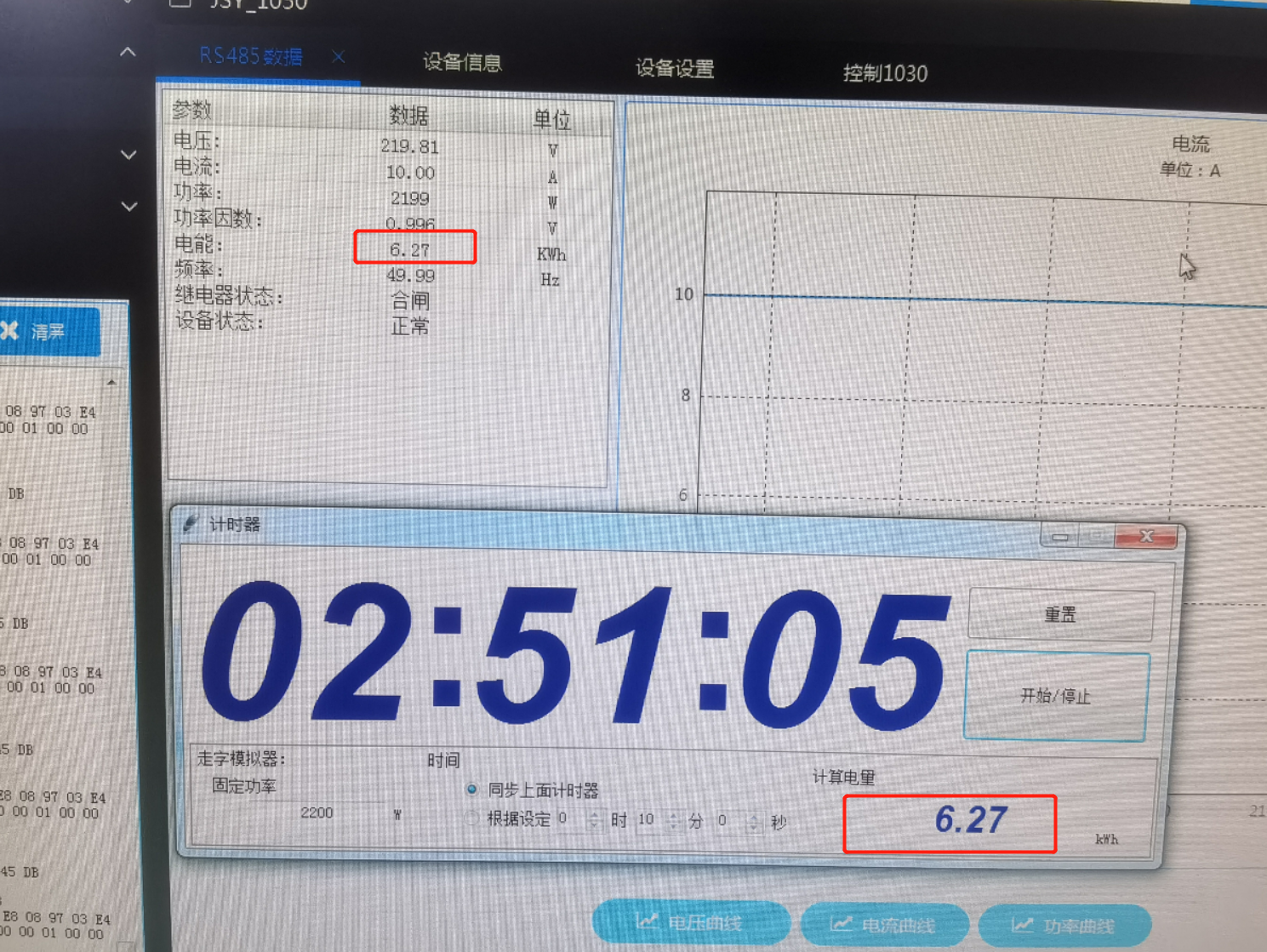

电能走字测试也通过,可通过上位机读取设备数据以及控制设备。

设备是导轨式安装电能表，由于其微型化的结构，可方便其与微型断路器一起使用，安装于终端照明箱内。为低压照明终端的电能计量提供了有效的解决方案。可广泛应用于楼宇、商场、会展中心、学校、机场、港口及工厂等
设备是一款集成测量、通讯、控制于一体，应用于单相交流电测量的产品。导轨表可准确测量单相交流电压、电流、功率、频率、电能等电气参数。导轨表有1路RS-485通讯接口，通讯协议遵从MODBUS-RTU规约。导轨表可使用指令控制继电器来控制电路通断电也可设置电压电流告警阈值自动断开继电器保护设备，导轨表可准确计算出电压过零点以及电流过零点，在电压过零点合闸，在电流过零点拉闸，可使继电器使用寿命大大提高。
功能特点

采集单相交流电参数，包括电压、电流、功率、电能等多个电参量；
采用专用测量芯片，有效值测量方式，测量精度高；
带1路RS-485通讯接口；
通信规约采用标准Modbus-RTU，兼容性好，方便编程；
带ESD保护电路的RS-485通信接口；
通讯与供电电源、被测电隔离；
当发生报警后，报警状态被锁存，指令清除后恢复正常。

技术参数

电压量程：AC 85V～265V；
电流量程： 32A；
信号处理：采用专用测量芯片，模拟信号转数字信号；
过载能力：1.2倍量程可持续；瞬间(<20mS)电流5倍，电压1.5倍量程不损坏；
输入阻抗：电压通道＞1 kΩ／V；电流通道≤100mΩ；

通讯接口

接口类型：1路RS-485接口；
通讯规约：MODBUS-RTU规约；
数据格式：“n,8,1”；
通讯速率： RS-485通讯接口波特率可设置2400、4800、9600,19200bps；波特率默认为9600bps；

测量输出数据
电压、电流、功率、电能、功率因数、频率等多个电参量，见Mdobus数据寄存器列表；

测量精度
电压、电流、电量：±1.0%；有功电度1级。

电源

AC85V～265V供电；

工作环境

工作温度：-20～+70℃；存放温度：-40～+85℃；
相对湿度：5～95%，无结露（在40℃下）；
海拔高度：0～3000米；
环境：无爆炸、腐蚀气体及导电尘埃，无显著摇动、振动和冲击的场所；
温度漂移：≤100ppm/℃；
模块尺寸： 92×36×58mm

附：MODBUS寄存器

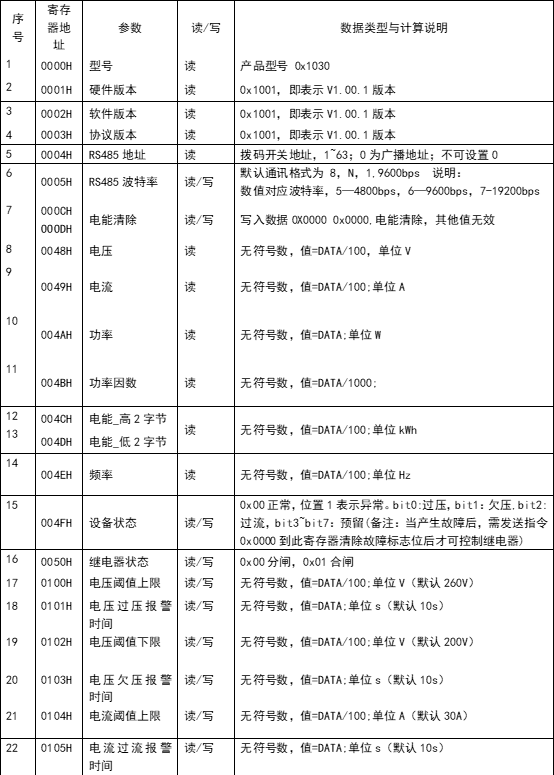

在这里插入图片描述
