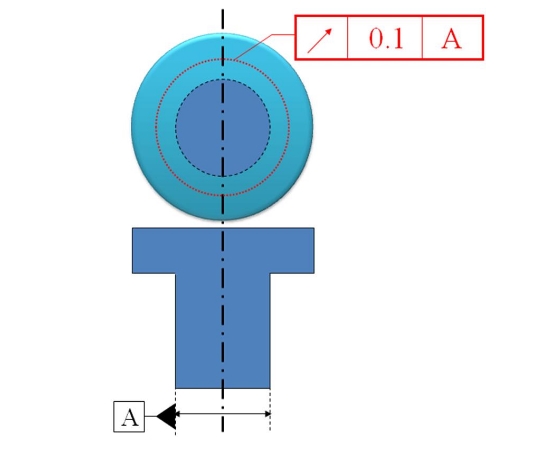

圆周跳动是用来评价物体表面的坐标值的晃动情况，如下图所示，下方为侧视图，上方为俯视图，建立好基准后，在红色虚线的圆周上进行打点测量，然后用最大坐标值－最小坐标值就是我们要测量的圆周晃动。
端面圆周跳动的测量方法：
● 先为要测量的产品建立坐标系；
● 基准测量完毕后，在端面上以某个值R为半径，测量一个圆形；
● 软件自动根据端面圆周跳动的计算方法进行评价和计算。
端面圆周跳动检测要点：
● 在时间足够用的情况下尽可能多的设定测量点数；
● 测量点要平均分布，以便结果更加真实并接近真实值；
● 尽可能的使用直径大的测针以消除表面粗糙度带来的影响。

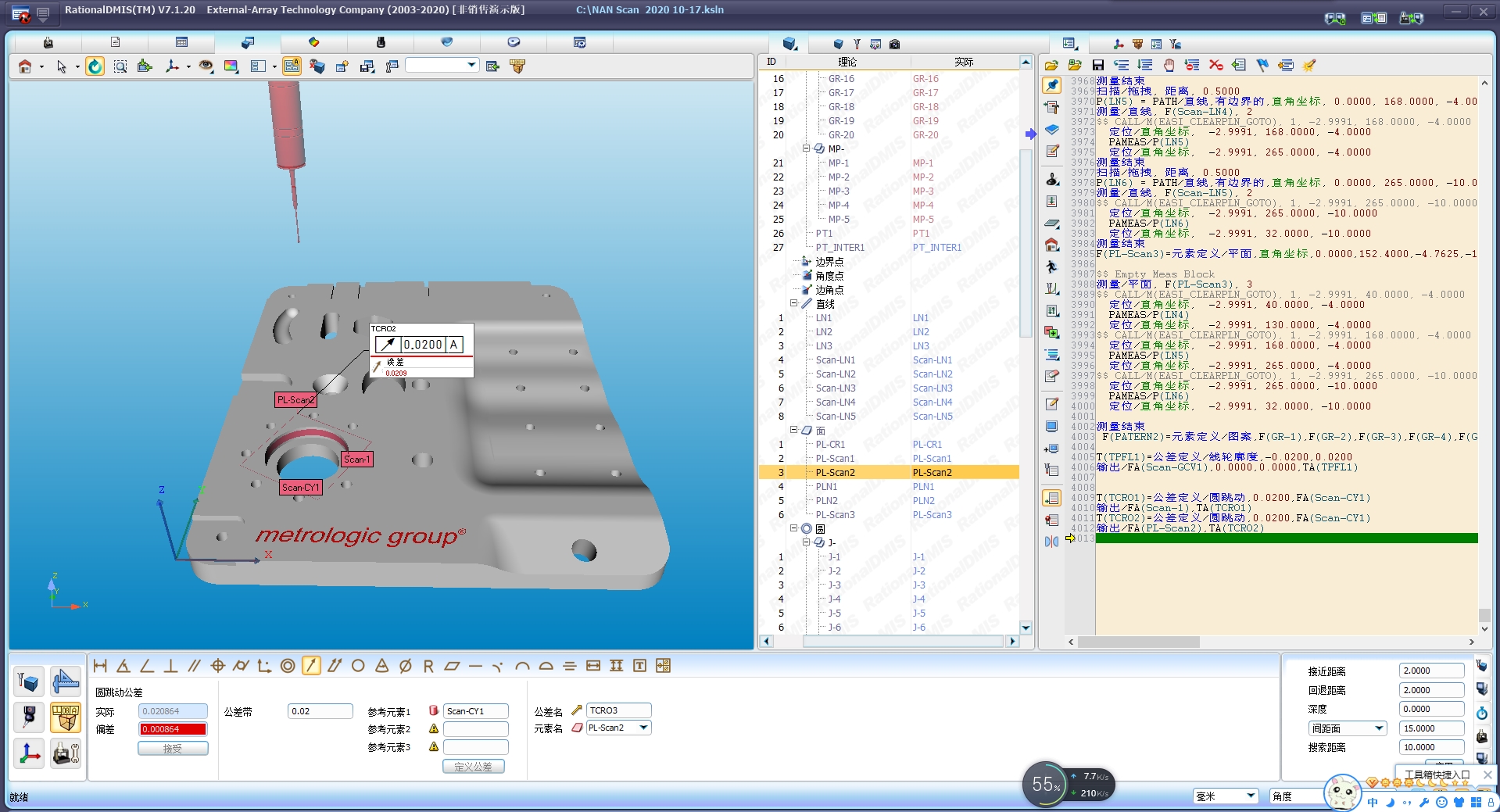

（1）径向圆跳动
T(TCRO1)=TOL/CRNOUT,0.0200,FA(Scan-CY1) OUTPUT/FA(Scan-1),TA(TCRO1) 讯享网

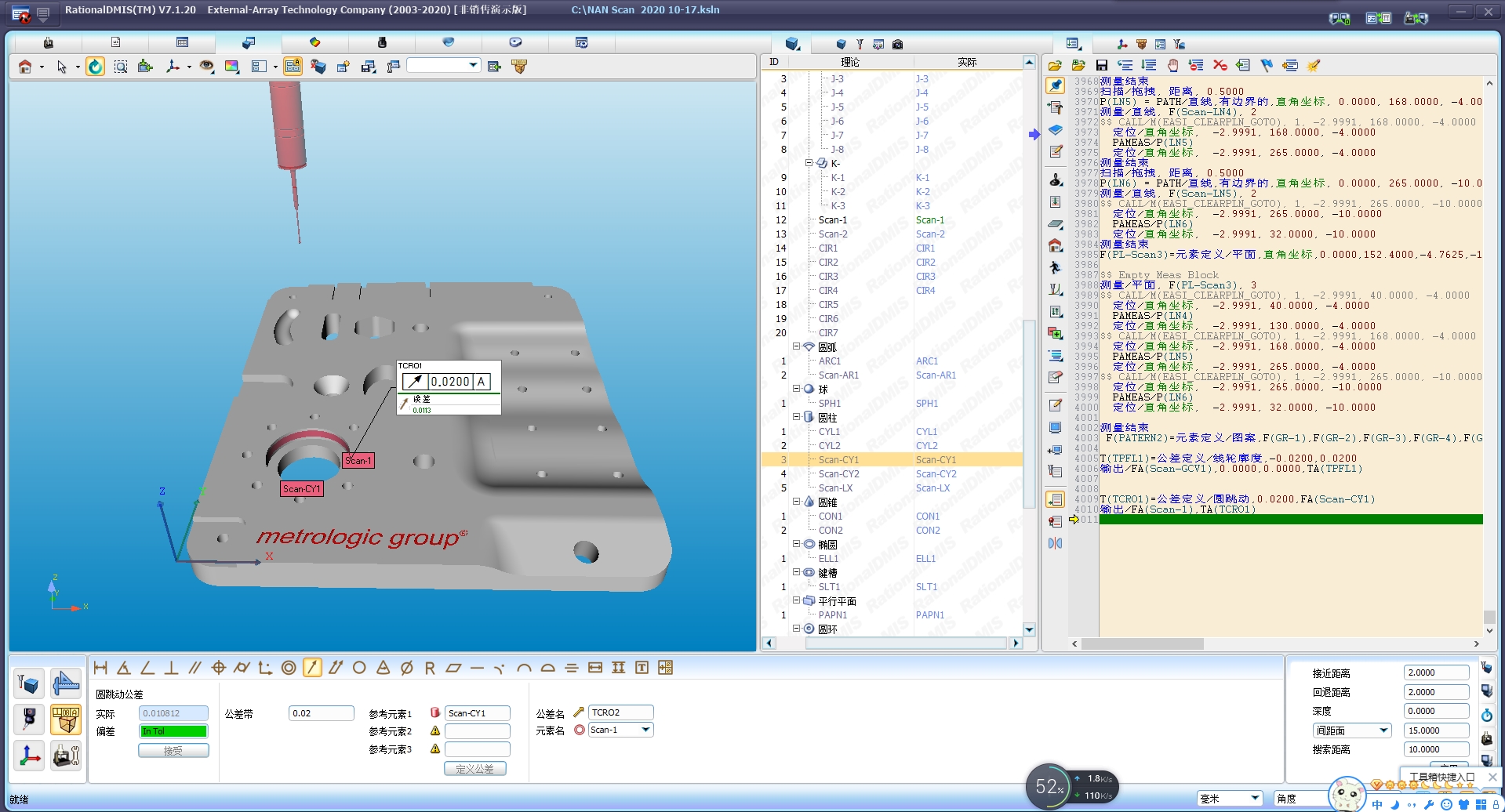

（2）端面圆跳动
讯享网T(TCRO2)=TOL/CRNOUT,0.0200,FA(Scan-CY1) OUTPUT/FA(PL-Scan2),TA(TCRO2)

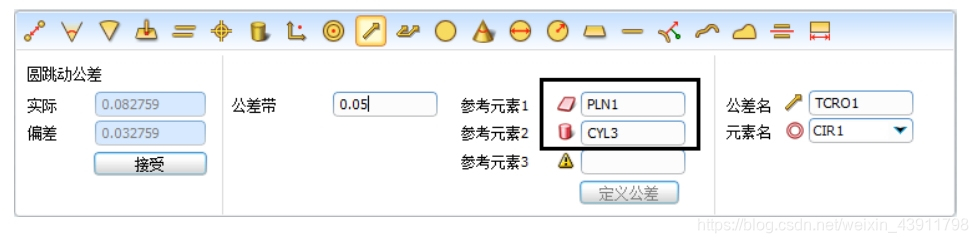

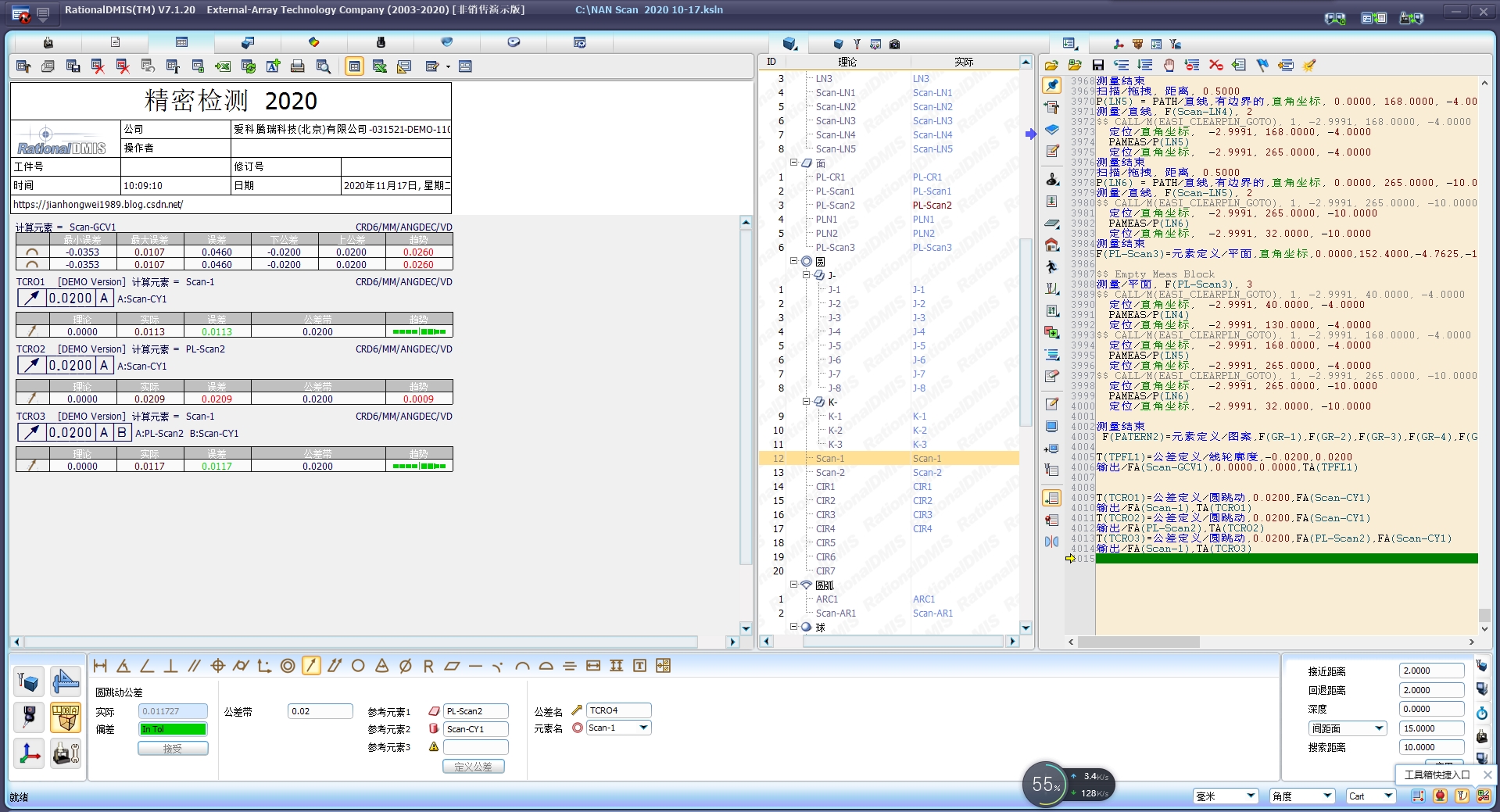

（3）圆跳动公差支持平面/轴线参考方式，平面控制旋转轴方向，轴线控制旋转中心；
T(TCRO3)=TOL/CRNOUT,0.0200,FA(PL-Scan2),FA(Scan-CY1) OUTPUT/FA(Scan-1),TA(TCRO3)
