DDS协议
数据分发服务 （DDS） 是一种用于分布式软件的以数据为中心的通信协议 应用程序通信。 它描述了通信应用程序编程接口 （API） 和通信语义，这些接口使 数据提供者和数据使用者之间进行通信。
DCPS模型
DDS是以 数据为中心的发布订阅 （DCPS）模型，因此在其中定义了三个关键应用程序实体 实现：
发布实体，定义信息生成对象及其属性;
订阅实体，定义信息消耗对象及其属性;
配置实体，定义作为主题传输的信息类型，并创建发布者和订阅者其服务质量 （QoS） 属性，确保上述实体的正确性能。
其具有四个基本元素
- 发布者 Publisher。DCPS的实体实现。它充当一个工厂，可以创建任意数量的DataWriter。
- 订阅者 Subscriber。DCPS的实体实现。它充当一个工厂，可以创建任意数量的DataReader。4
- 话题 Topic。用于绑定Pub和Sub，在DDS Domain中唯一。
- 域 Domain。具有Domain ID，用于隔离不同的工作空间。
QoS
DDS 使用 QoS 来定义 DDS 实体的行为特征。QoS 由单个 QoS 策略组成 （派生自 QoSPolicy 类型的对象）。
RTPS发布订阅协议
实时发布订阅 （RTPS） 协议，开发用于 支持DDS应用，是发布-订阅通信中间件 通过尽力而为的传输，例如 UDP/IP。此外，快速DDS提供对TCP和 共享内存 （SHM） 传输。（说人话：DDS是数据分发的协议，RTPS是数据传输的协议，DDS基于RTPS来实现数据分发服务）

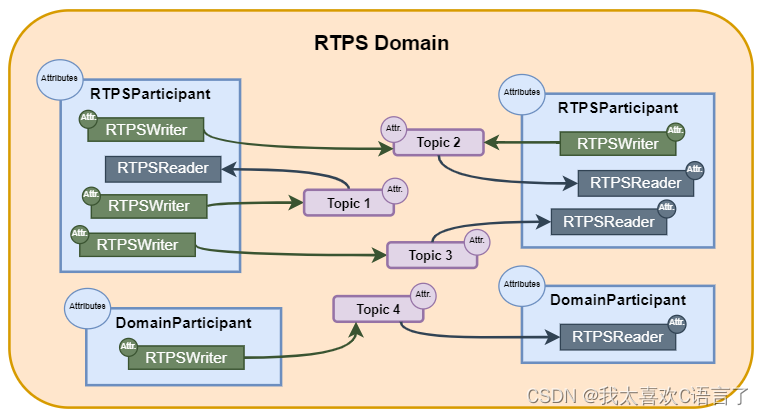

其包含组成部分
- RTPSDomain。 它是DDS域对RTPS协议的扩展。
- RTPSParticipant。包含其他 RTPS 实体的实体。它允许配置和创建它包含的实体。
- RTPSWriter。 消息的来源。它读取 DataWriterHistory 中写入的更改，并将它们传输给所有 它之前匹配的 RTPSReaders。
- RTPSReader。 消息的接收实体。它将RTPSWriter报告的更改写入DataReaderHistory。
简单来说，DDS是一种数据分发服务，提供了一种方便、高效的方式来处理实时数据，例如传感器数据、控制命令等。而RTPS则是DDS协议的底层实现，负责数据的传输、发现和分发，确保数据的可靠性和实时性。
类比一下，DDS就像是一个高级服务，相当于快递公司，提供了丰富的服务和功能，如多种包裹尺寸、包裹历史记录等。而RTPS就像是快递员，负责具体的包裹分发和交付工作，保证每个包裹都能准时、安全地送达。两者密切合作，DDS依赖于RTPS来实现数据的传输和分发，而RTPS则通过DDS提供的高级服务来优化数据的处理和管理。
FastDDS整体软件架构
软件层次

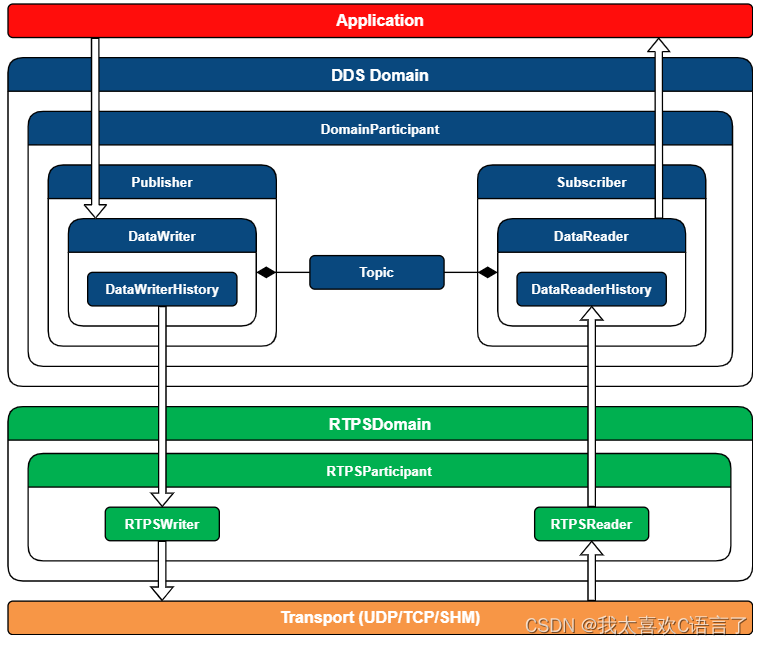

FastDDS整体架构如下，这里可以看到DDS和RTPS的关系。另外缺少一部分IDL（统一描述语言），其应该是Pub、Sub的反序列化、序列化工具。
在RTPS层，主角是Writer&Reader，其接口复杂和灵活。DDS层，主角是Publisher&Subscriber。
执行模型（Runtime）
并行模型
FastDDS中每个节点（也叫 DomainParticipant）具有：
- 一个 主程序线程（用户持有）
- 一个 事件和周期性任务的线程
- 一个 异步发送线程，用于用户完成写入数据后，异步得完成网络通信
- 多个 接收线程，每个reception channel，取决于传输层的实现方式
RTPS的通信传输实现
在传输上，Fast-RTPS支持以下五种传输方式：
- UDPv4
- UDPv6
- TCPv4
- TCPv6
- SHM（共享内存）

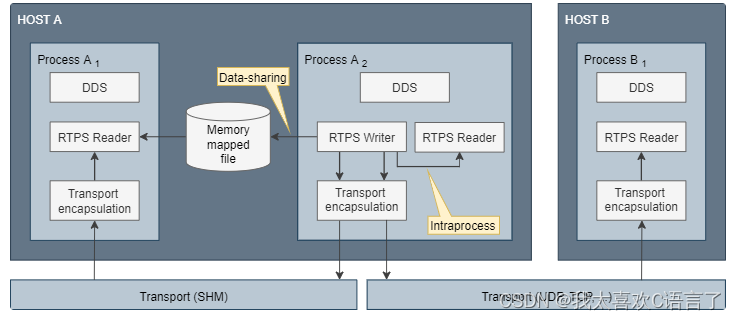

当 Participant 创建时，会自动的配置两个传输通道：
- SHM：使用同一个机器上的参与者通信
- UDPv4：用于与跨机器的参与者通信
参考文章：4.1.1. 了解FastDDS、FastRTPS 的底层实现原理 (yuque.com)
