文章仅为个人理解，学习记录，不必具备任何权威性，悉知。

这两天领导安排选型发光二极管，记录下学习心得。

发光二极管对于硬件工程师来说应该是不难的，因为经常使用，再熟悉不过。

对于LED压降，导通电流，限流电阻的计算,这些参数已经没有难度了。

对于驱动电路，电流小的可以直接使用I/O口，大电流可以使用三极管驱动。

有两个参数选型我们常常会跟着感觉走，记录并提醒自己。

1.压降；

关于压降，数据手册总会给出这样的值。

我该选哪个？2.0V是电流20MA时的典型值，我需要10ma，压降是多少？

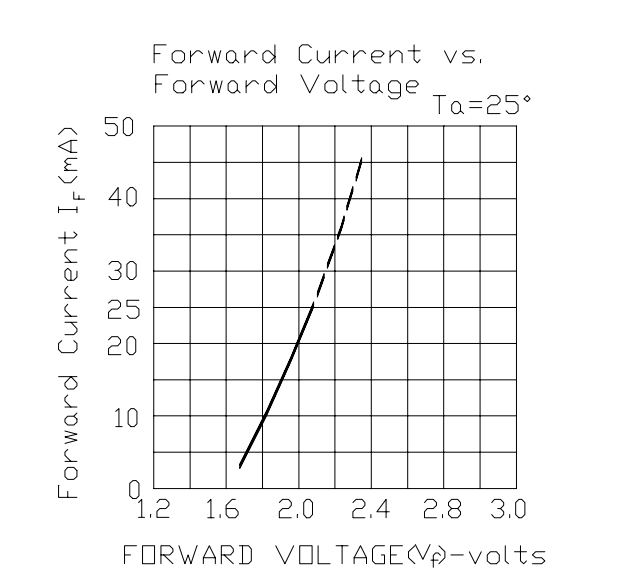

这张图或许对我们有帮助，但我以前好像没关注过。

2.LED 寿命曲线

询问LED厂商时，得到的回复是：我们LED在一般情况下能使用XXXXXh。

那我们的使用情况是不是一般情况呢，这个一般情况数值对我们有啥参考意义呢，光衰到多少算能使用呢。

所以我们需要LED 寿命曲线，这个数据手册上一般不会体现，需要找厂家要，有时厂家会给出我们对应电流和使用温度的寿命曲线，这样我们可以直接查找。

厂家有时会给出1000小时光衰，我们需要根据该数据估算LED使用寿命。

假定1000小时光衰光衰率为ｎ％，

50%光衰公式：t=1000*ln0.5/ln(1-ｎ％）

30%光衰公式：t=1000*ln0.7/ln(1-ｎ％）

举个例子：电源指示灯

假定电源是5V，LED是红灯，我需要导通电流在10MA,则压降为1.8V，计算出限流电阻为：（5-1.8）/10*10^(-3)=320Ω。

假定厂家给出LED在10MA,25℃时，1000h光衰为2%，则L70(光衰30%)使用时间为：t=1000*ln0.7/ln(1-2％）=17657h.

当然 LED灯的使用寿命不仅与电流还与使用温度有关，温度越高使用寿命越低，所以只能大致估算使用寿命。
