有小伙伴来咨询，第一篇文章’OpenNCC智能视觉系统-基于Paddle的OCR模型迁移训练(一)‘后续有没有成功，今天有时间赶紧发出来,使用OpenNCC来构建Edge-AI OCR摄象机

第四步：开始训练

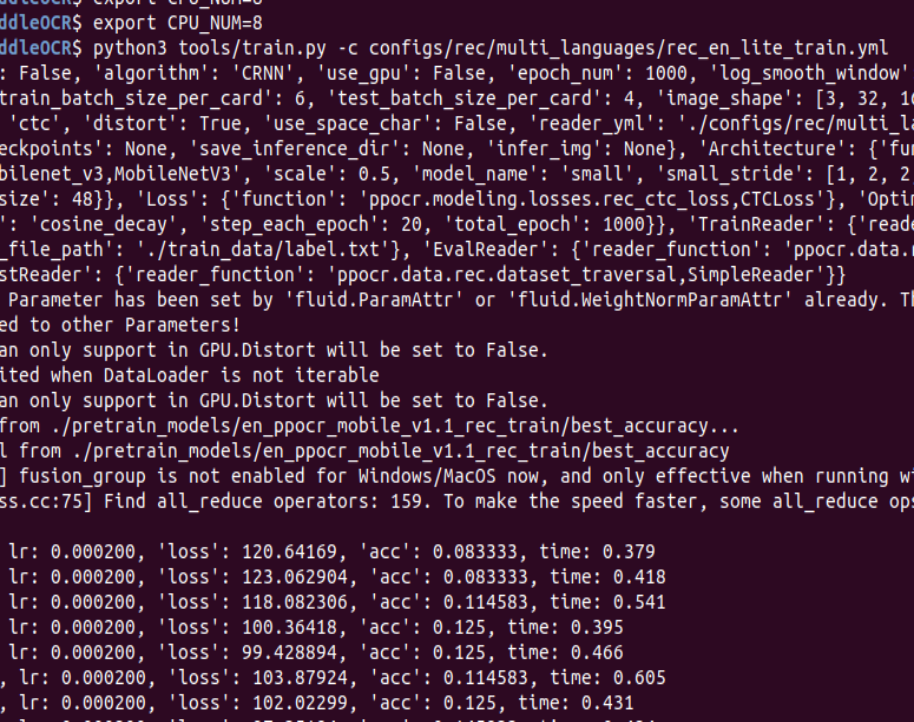

在PaddleOCR目录下打开一个终端，输入命令：

python tools/train.py -c configs/rec/rec_icdar15_train.yml 2>&1 | tee train_rec.log

讯享网

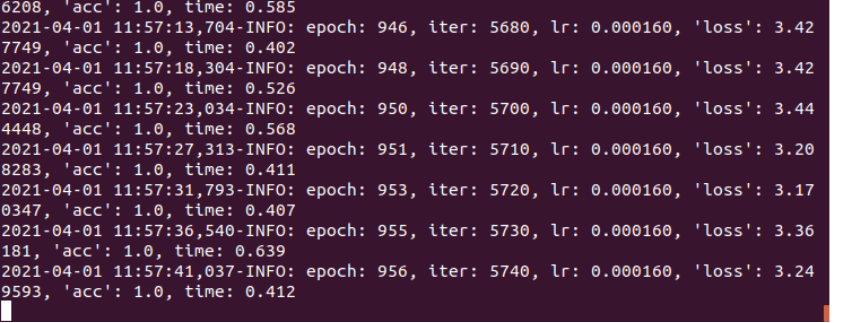

模型开始迭代。

第五步：预测测试

模型在训练过程中所有的中间状态都会保存output目录下，如果需要对当前模型的性能进行测试，可以输入命令：

python3 tools/infer_rec.py -c ./configs/rec/multi_languages/rec_en_lite_train.yml -o Global.checkpoints=./output/en_number/best_accuracy Global.infer_img=./train_data/test/XX.jpg

现在我们对验证图进行预测

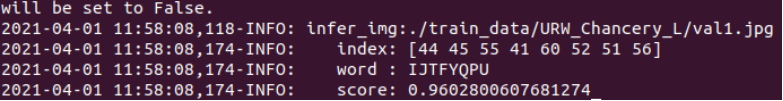

识别结果：IJTFYQPU

结果完全匹配并且置信度也相当高，当然你也可以多制作一些图片进行验证。

第六步：模型导出

如果对训练效果满意并想要在ncc_ocr测试模型效果，需要先导出模型，输入命令：

python3 tools/export_model.py -c ./configs/rec/multi_languages/rec_en_lite_train.yml -o Global.save_inference_dir=./inference_model

model文件保存了模型的拓扑结构，params文件保存了模型权重参数。

如何在ncc_ocr中部署训练好的模型？

第七步：paddle模型转nb格式

ncc_ocr使用nb格式的模型作为最终推理格式，所以在导出paddle静态格式之后，需要将静态图格式转化为nb格式。

首先下载编译转换工具：

git clone https://github.com/PaddlePaddle/Paddle-Lite.git

cd Paddle-Lite

git checkout release/v2.7

./lite/tools/build.sh build_optimize_tool

完成编译后，进入编译工具目录

cd build.opt/lite/api/

将第六步中的inference_model文件夹复制到当前目录下，然后输入转化命令：

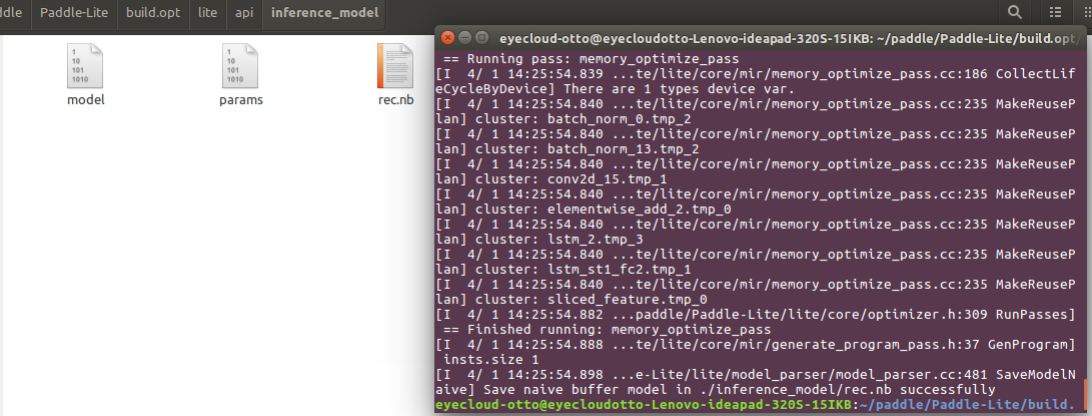

./opt --model_file=./inference_model/model --param_file=./inference_model/params --optimize_out=./inference_model/rec

--valid_targets=arm

得到rec.nb模型文件。

第八步：使用nb模型文件

将得到的rec.nb文件移动到ncc_ocr/inference_lite_lib.armlinux.armv7hf/demo/cxx/ocr/debug目录下，替换对应的模型文件，如果不喜欢改代码，请保持文件名和原先一致。

由于演示中的模型使用区分大小写的英文字典，所以需要用目录

model_train/ppocr/utils/下的ic15_dict.txt字典文件将debug下的字典文件一并替换。同样的，如果不喜欢改代码，请保持文件名和原先一致。

最后运行./ocr_db_crnn测试实机效果。

第九步：paddle模型转blob格式

我们通过paddle2onnx工具将paddle模型转为onnx模型。

首先pip安装paddle2onnx

pip install paddle2onnx

进入det推理模型目录，输入命令：

paddle2onnx --model_dir ./ --model_filename ./model --params_filenam

e ./params --save_file onnx_file --opset_version 11 --enable_onnx_checker True

获取onnx_file文件后，再通过openvino模型转化工具将onnx模型装为bin、xml文件，最后优化为blob格式，具体方法请参考openvino官方文档(Converting a ONNX* Model - OpenVINO™ Toolkit)

xml,bin转blob参考命令

/opt/intel/openvino_2020.3.194/deployment_tools/inference_engine/lib/intel64/myriad_compile -m model_input.xml -o model_output.blob -VPU_MYRIAD_PLATFORM VPU_MYRIAD_2480 -VPU_NUMBER_OF_SHAVES 6 -VPU_NUMBER_OF_CMX_SLICES 6

第十步：使用blob模型文件

将得到的blob和xml文件移动到ncc_ocr/mainApp/bin/blob目录下，替换对应的模型文件，如果不喜欢改代码，请保持文件名和原先一致。
