IDA编译STM32 Hex-Bin文件成C代码

科技前沿 • 2025-01-07 08:16 • 阅读 72

大家好，我是讯享网，很高兴认识大家。

IDA是一款功能强大的fan编译软件，网上找了许久没找到它的使用教程，经过摸索可将STM32的hex文件进行fan汇编，操作步骤如下，首先下载IDA Pro软件，免安装。

IDA Pro下载链接：https://pan.baidu.com/s/15mlNh73Ga9zj9y3JN4kfaw 提取码：kkxi

如果文件为bin文件，可使用bin转hex工具转为hex格式，

BinToHex下载链接：https://pan.baidu.com/s/1X-ZPE1zaehf8tTEdMJtlrw 提取码：3djj

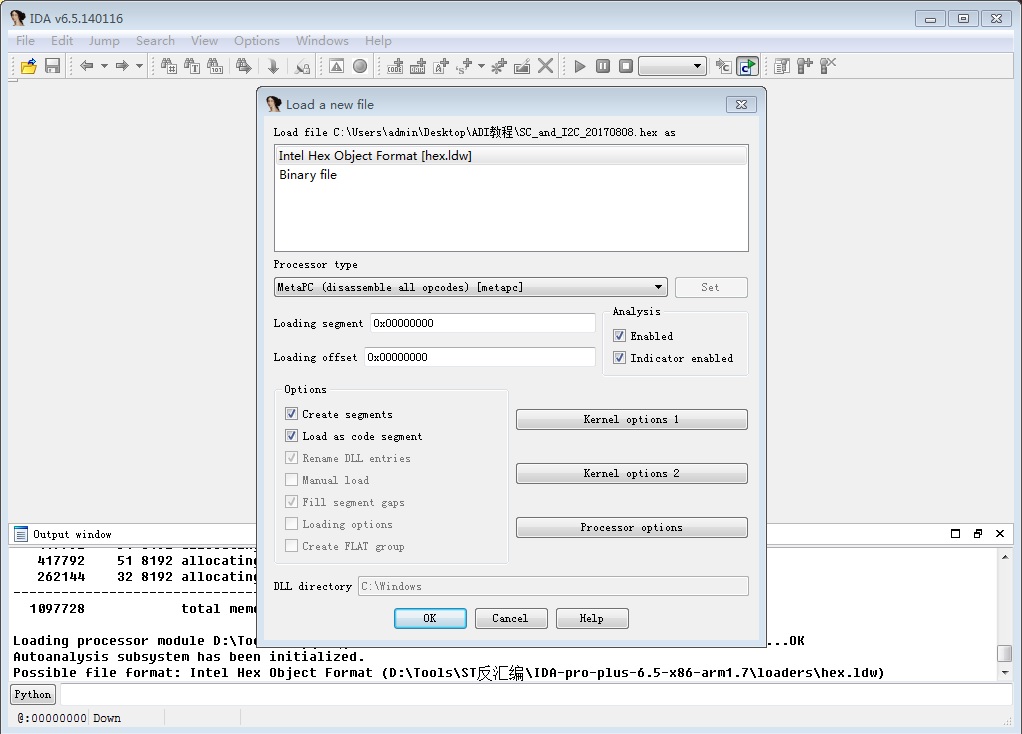

1、打开解压后目录下的idaq.exe可执行文件，点击[File]-[Open]看到如下界面，

2、打开hex文件弹出提示

3、【processot type】选择小端ARM，点击【set】保存

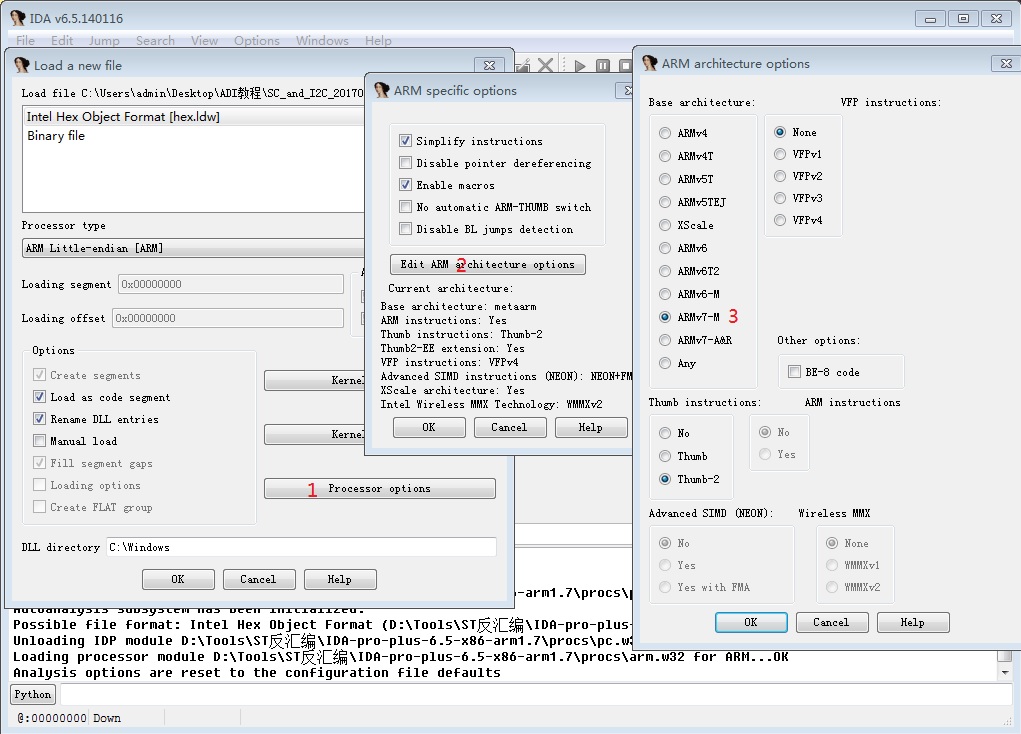

4、按顺序点击图片中的1-2-3，设置好后点击所以【ok】关闭提示框

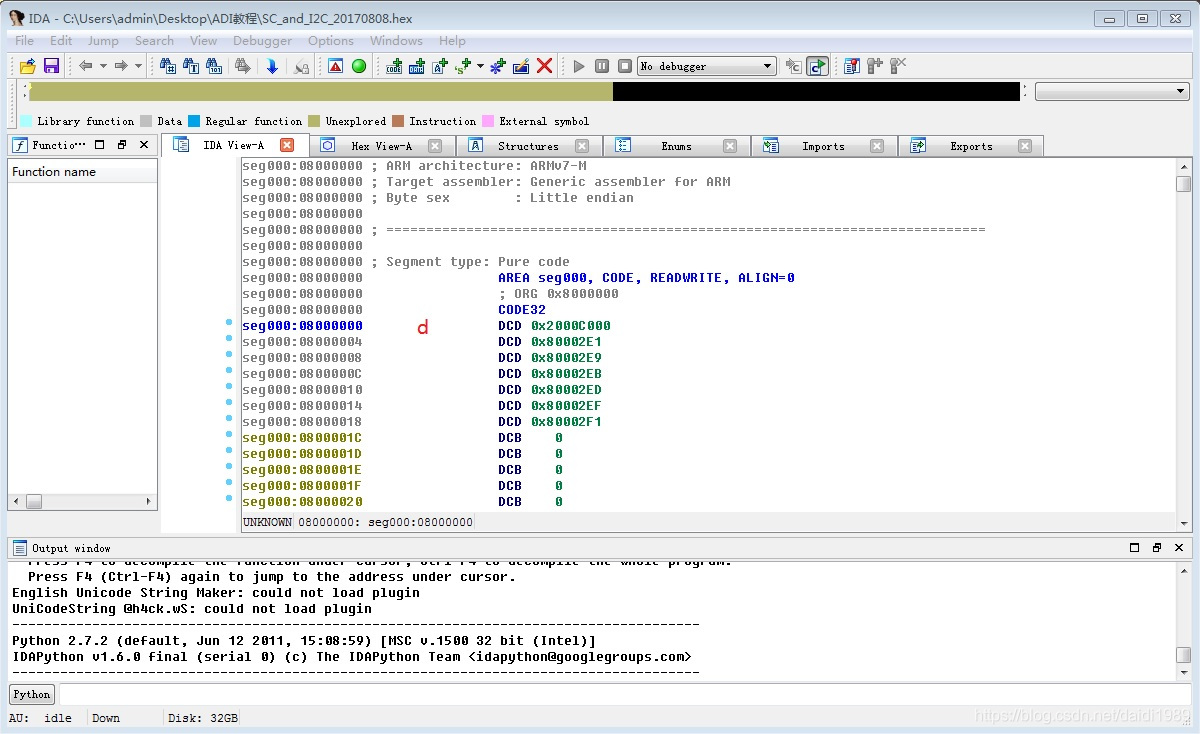

5、接下来将看到hex的文件内容，在CODE32下按d合并行

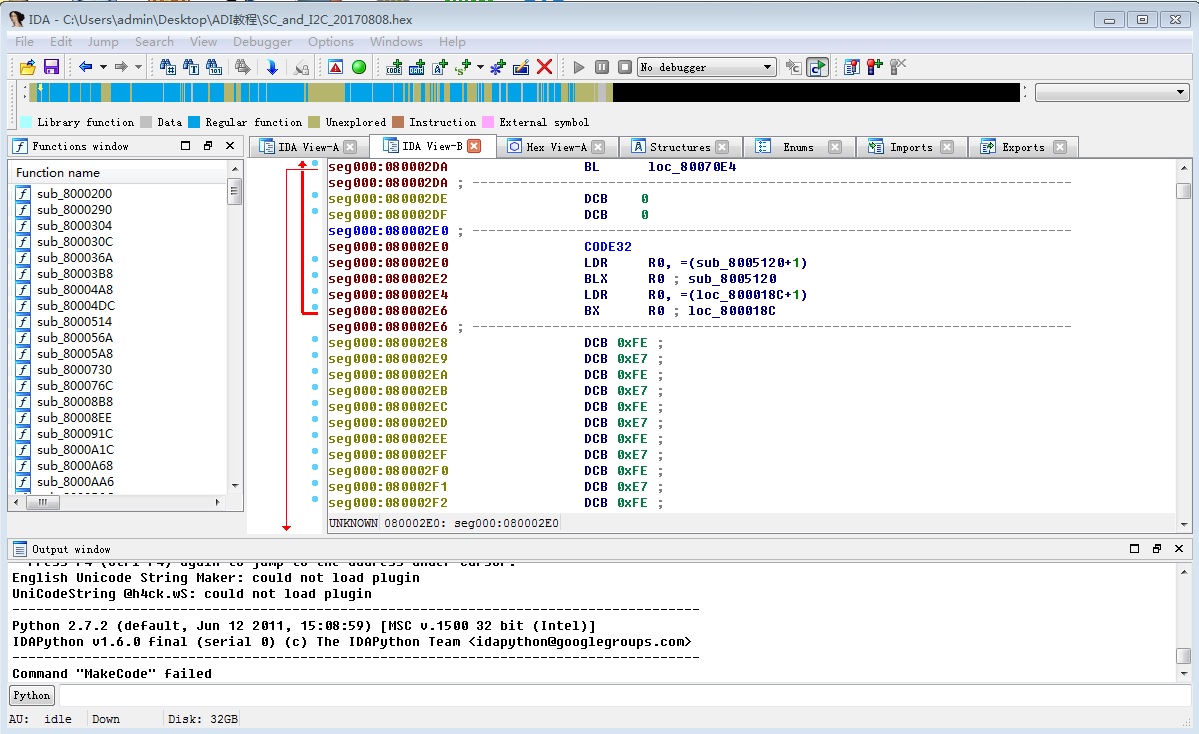

6、右击第二行跳到程序起始处

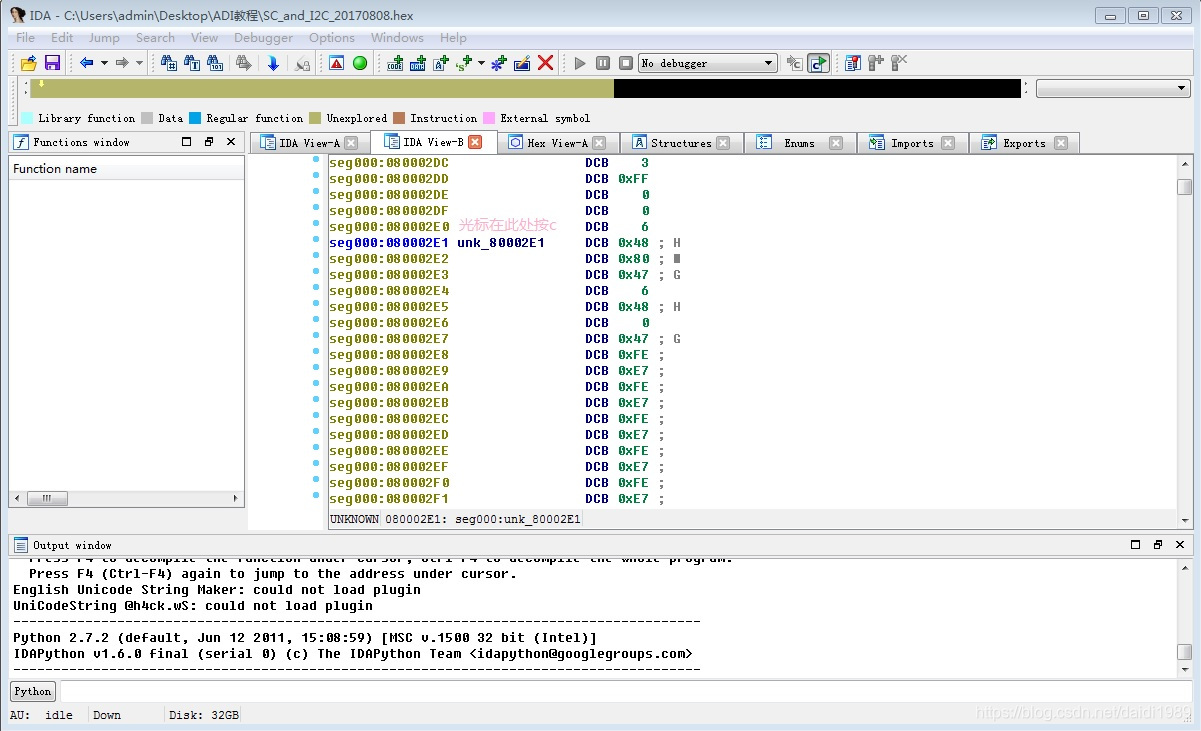

7、在跳转到的程序前面按c键

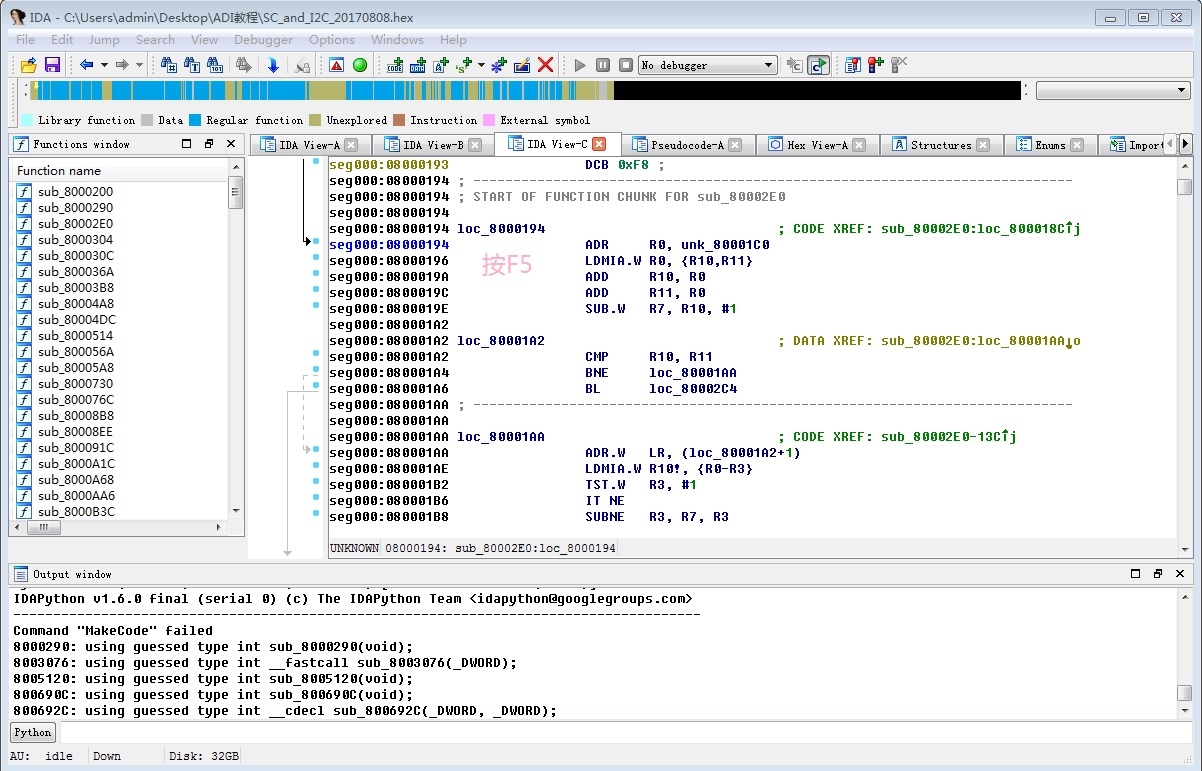

8、反汇编完成，在CODE32处按F5键将生成类C伪代码，见第12步

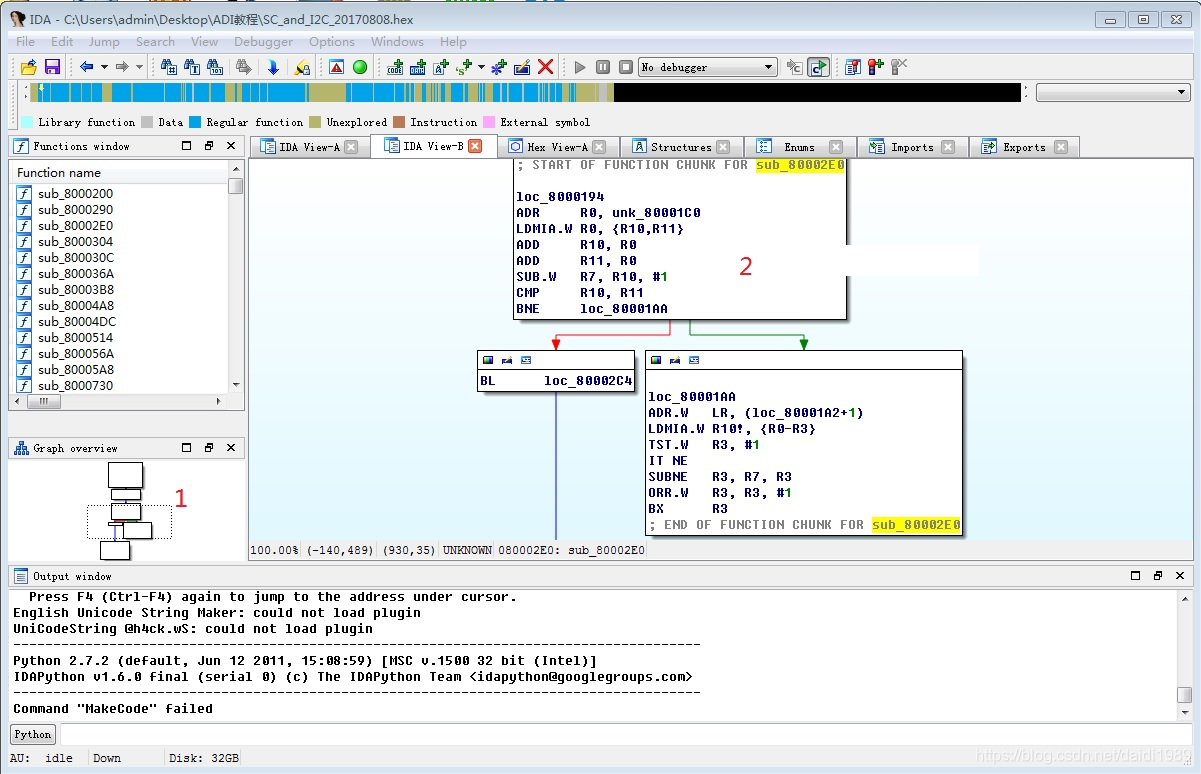

9、右击函数头选择【Graph view】可查看函数间调用关系

10、查看函数调用关系

11、在子函数中按【F5】键，生成反编译代码

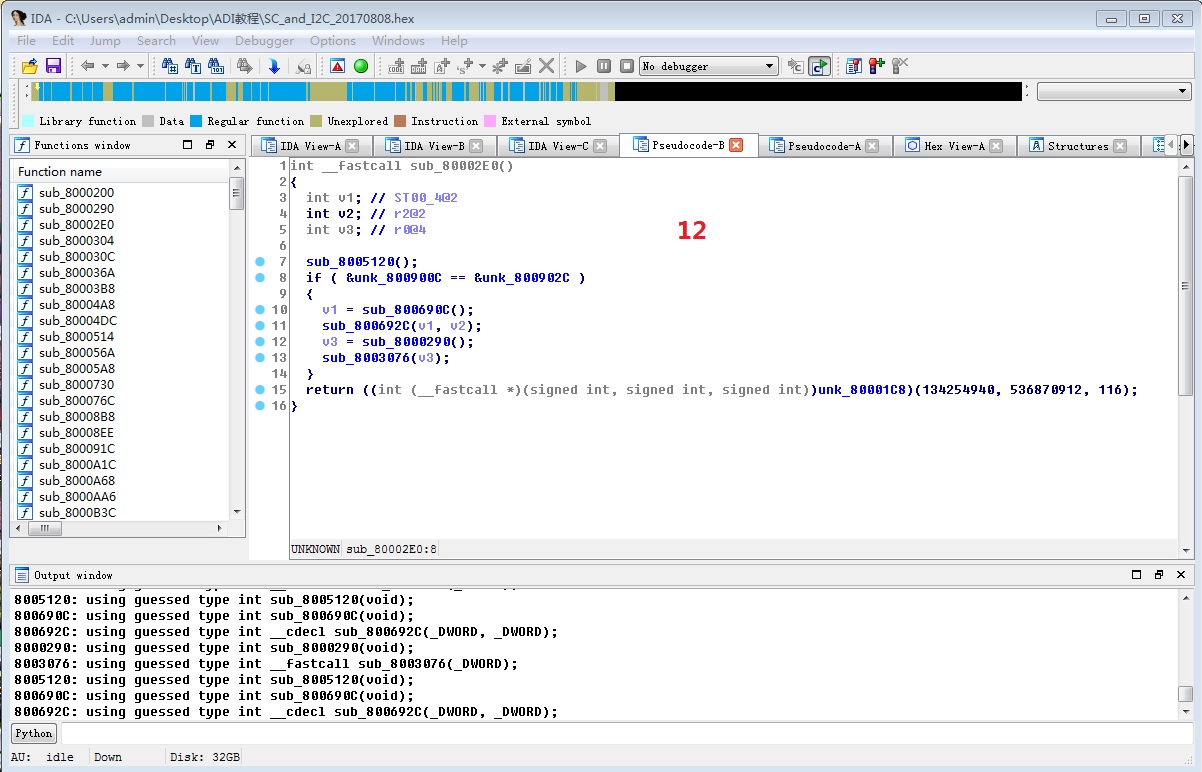

12、反编译后的CODE32函数，该函数前面是stm32中启动文件中的一些时钟初始化函数，main函数的入口在最后sub_();中，双击该函数即可进入。

13、进入main函数中将看到如下一些具体功能实现代码，注意寄存器的配置都是对芯片的某个内存地址进行操作,变量也是对应某一个存储器地址。
