12月23日更新
用路由器的12V 1.25A也能满足需求，但是电池部位接的线一定要够粗，要不然会莫名其妙的死机的，可能是大电流作怪。

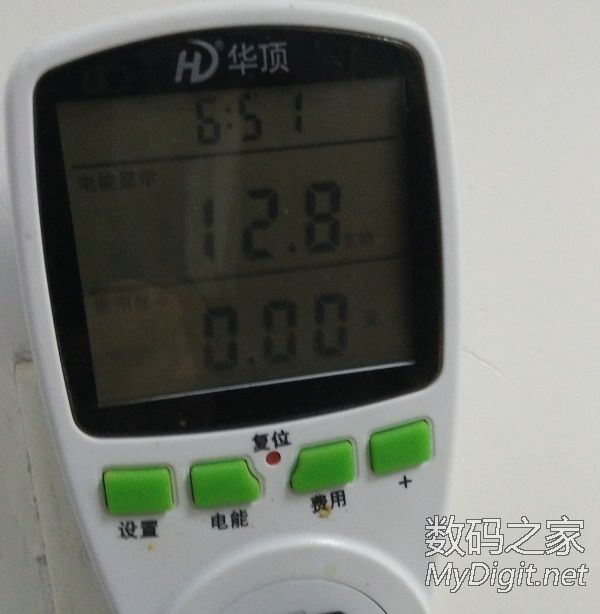

待机时的功耗
AIDA64 稳定性测试时的功耗，可能是最高功耗了吧，也在可接受的范围
-----------------------------------------12月18日更新 -----------------------------------------------

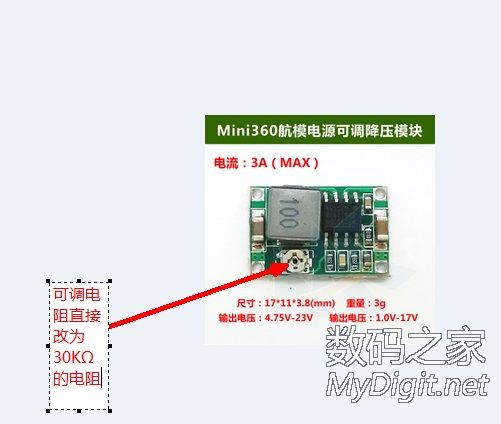

去掉电池，用3r33模块改4.2V直流供电，不过电池显示有点bug，一直掉电，直到掉到7%，然后就不能睿频了，都没装电池，掉的哪门子电啊
(晚上测试，把设备管理器中所有电池相关的硬件禁用了就好了)
12V 2A的输入才可启动，3r33的转换效率有点让人抓鸡啊(测试12V 1.5A的也可以)
开机按ESC进bios(bios版本下面有说明)
进bios瞅一瞅
选项
1 continue 直接进入系统
2 bootmanger 选择启动项，一般做的u盘pe就是在这选择的

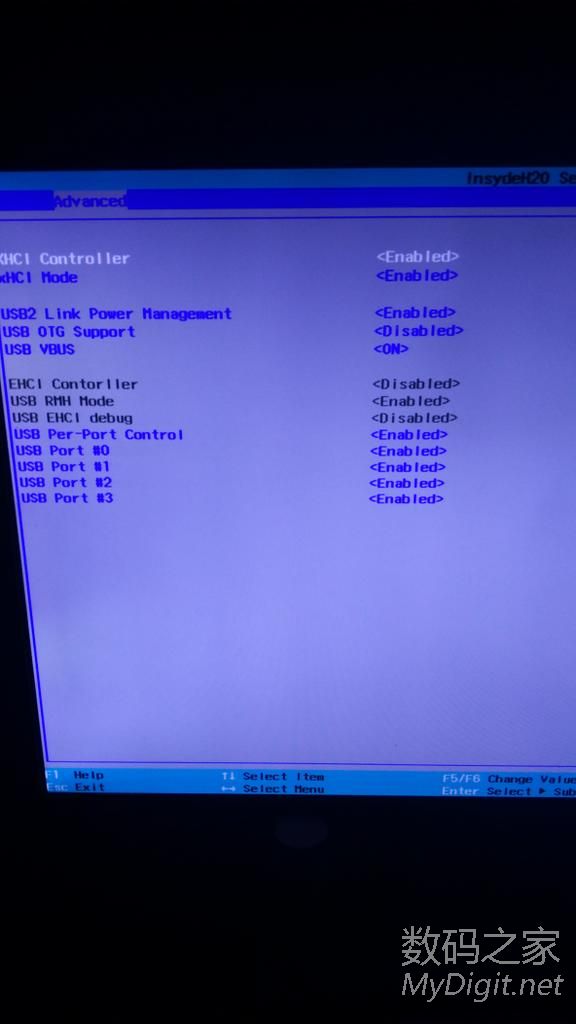

3 SCU就是传统的bios设置了

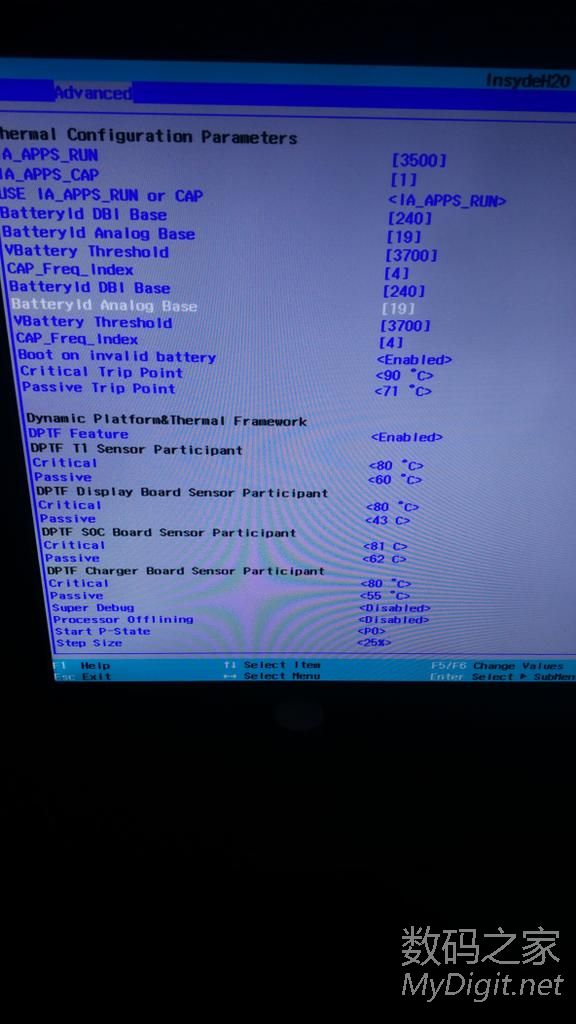

进SCU查看，可以选中文，不过是繁体的
进boot manager，可以选择做好的pe启动，此处的pe必须是uefi制作的pe，否则不能启动
我用的是Win10_10240_PE_x86&x64_10.4 的PE
做个ghost备份一下
----------------------------------------------12月13日------------------------------------------
周末闲来无事，正好前两天淘的平板主板到了，改造之
2G 内存，32GEMMC闪存，蓝牙，无线一应俱全，触摸插口，mipi接口都用不到，一个micro usb otg接口，一个micro hdmi接口，一个耳机接口，4.2V电源输入，没有很好的大电流电源，索性就直接焊了个18650，能用个半小时左右

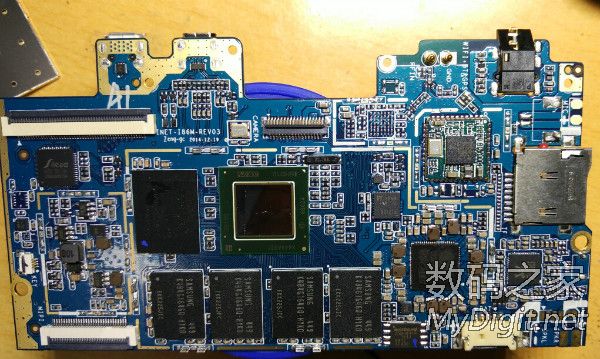

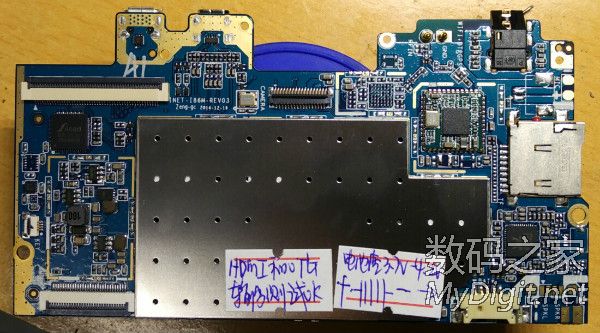

主板正面图
脱掉衣服的主板正面图，跟寨版很类似

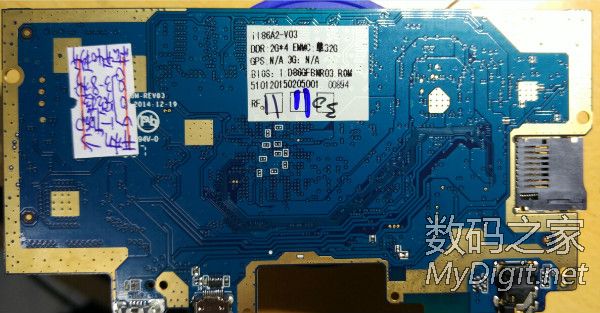

主板背面图

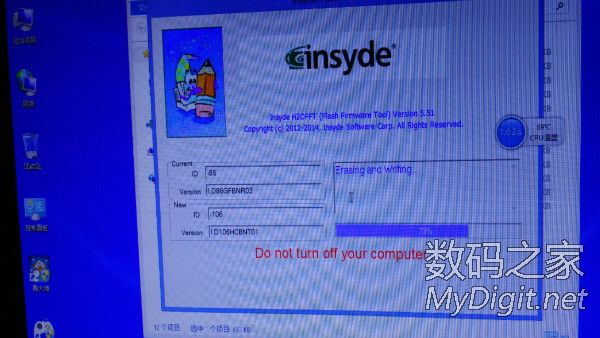

通电开机，先把bios升级了，原来的bios只支持到800P，换新bios支持1080p输出，不过我的V59驱动板的电视hdmi直接显示不支持的格式
注意：只有il86A2-V03的才可升级到显bios的bios，其他的貌似不行，原bios版本I.D86GFBMR03，升级后为I.D106HCBNY01
只能再转成VGA了，要不然新的bios可以显开机显示bios。

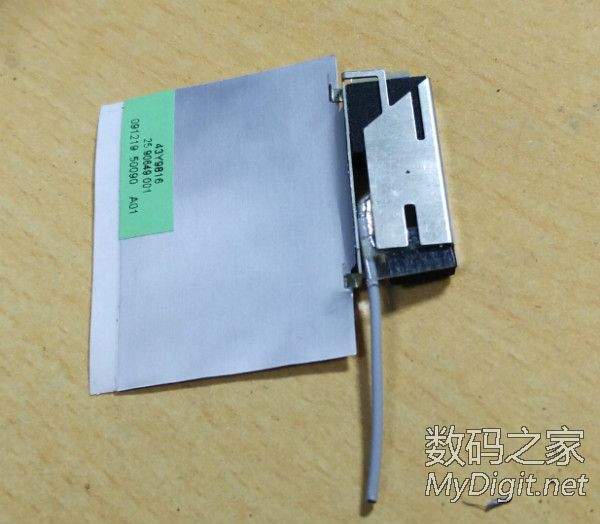

准备装上的笔记本天线，貌似线短了点

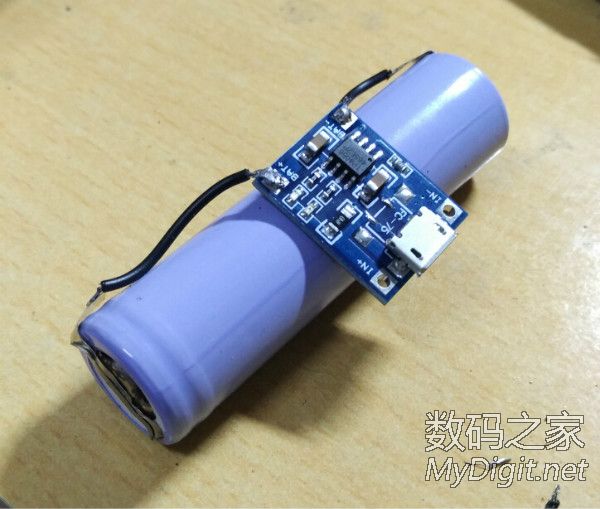

给主板供电主板的电池，电池上面一个充电板子也是在坛子了几毛钱淘的，充电电流在800ma以上

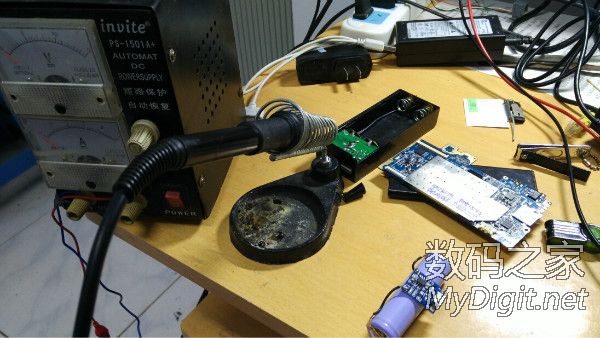

准备工具，烙铁，可调电源，松香，焊锡之类的

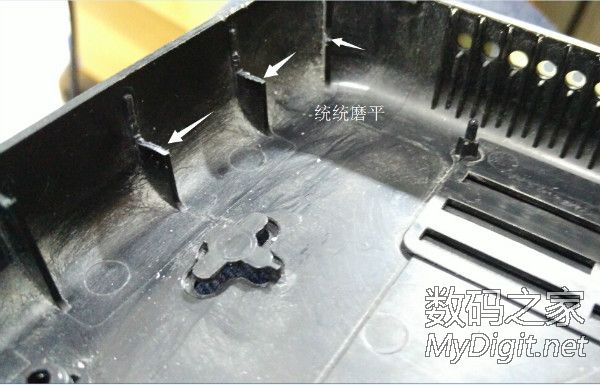

用的是TL WR340G+ 的壳子，原来的主板哪去做ubnt了，其实也没啥卵用，用小刀刮出一个台阶，架电路板用

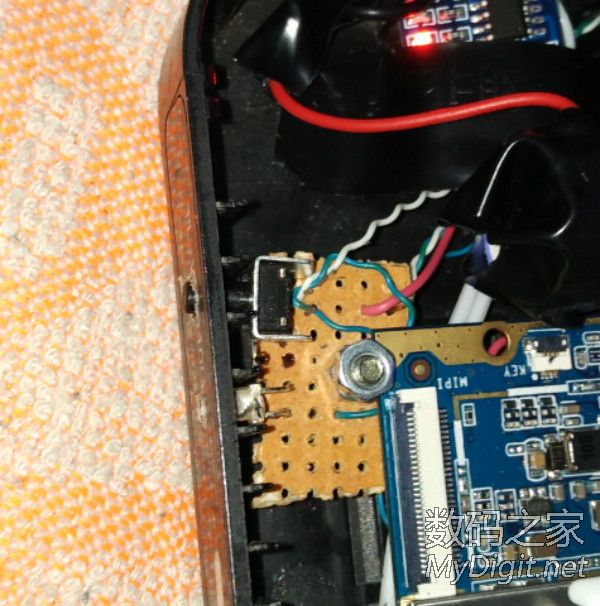

洞洞板做的开关机键和指示灯，指示灯直接串了个电阻接到usb线的正负极了，实在不知该拿什么做指示灯了

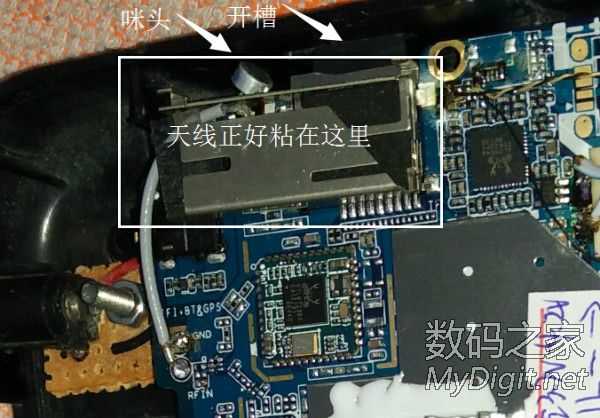

天线贴的位置，顺便焊了个咪头，其实应该也没啥用，在旁边开了一个槽，插TF卡用，后来发现，好深好深。。。。

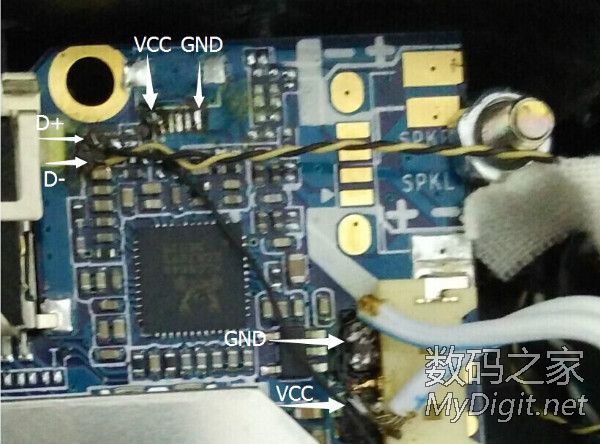

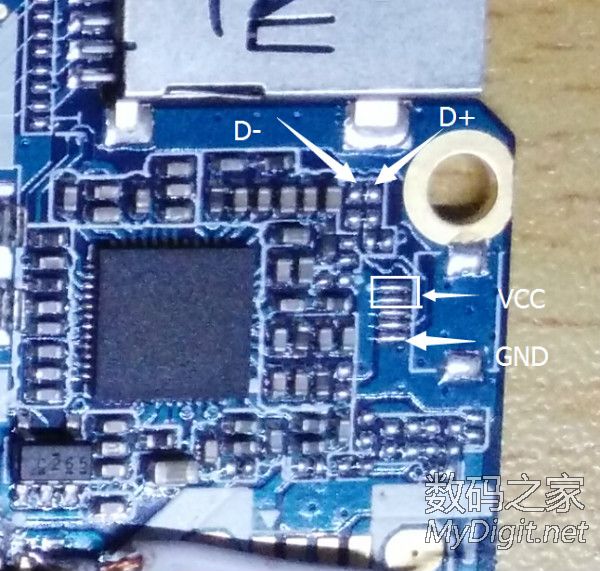

累瞎眼，焊上隐藏的那个usb，主板上缺两个22欧姆的电阻，只能在头上焊了，其实哪两个电阻也没啥用，后来也拆了

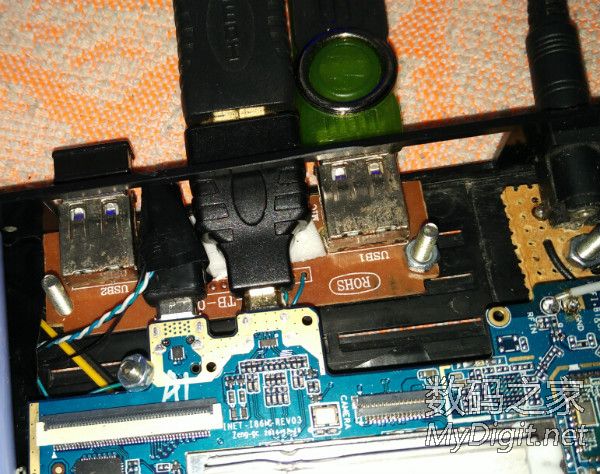

电脑前挡板位置的usb版，原来的耳机耳麦插头去掉正好预留出空间给micro usb 及micro hdmi

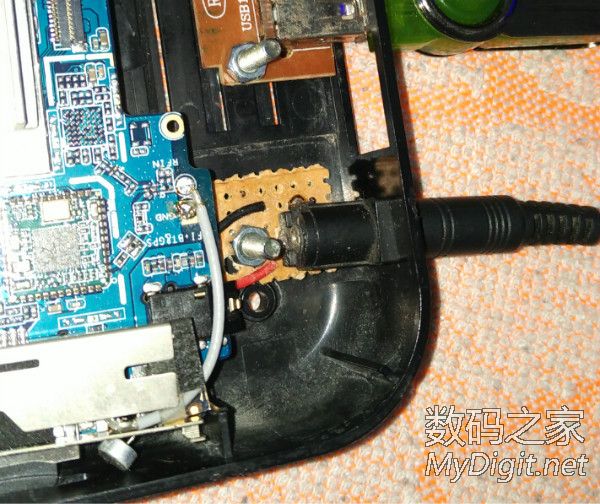

做了一个尾插，5V2.5A输入，降压到4.2v之后应该功率不够，有空淘个大功率的降压板子

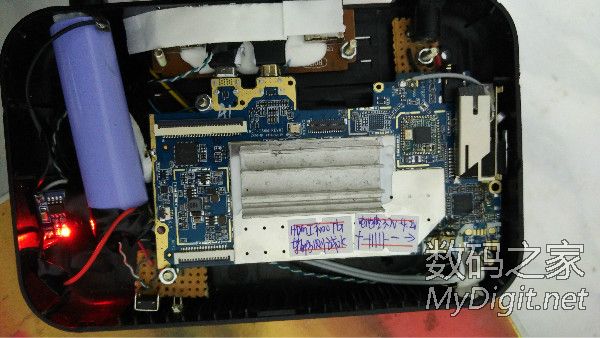

全局图，略显凌乱，主板的支撑柱没有买到，买了一堆M3的螺丝，拧阿拧，固定住了，应该很结实，以后涂点油防止生锈。顺便加了个散热片，中间摸的硅脂，两边用704固定了一下，挺结实的，不过温度还是70多度，不爽
总结一下：适合折腾，不过比较娇贵，听说之前好多板子体质不佳，幸好我的这个在折腾的过程中没有死掉，开机之后温度就在70度左右徘徊了，加散热片效果好像也没有，心理安慰吧。速度么，还可以，比上一代atom强，能解4K视频，挂机下载应该是不错的选择。不过貌似之后它可能吃灰了，这年头都在线了，谁还没事下载玩。
