浪 涌
浪涌是浪涌抗扰度测试的简称，而且仅仅是EMC测试当中的一个子项目。
英文名词：surge；
浪涌测试的国家标准：GB/T-17626.5 浪涌（冲击）抗扰度试验；
二、浪涌抗扰度测试的目的
在恶劣的工业环境中，设备会接入电源，但这个电源是许多用电设备共用的，如果这个电源的用电设备中，有某个设备的开关瞬态，电流突变很大，这样就对其他用电设备从电源端产生干扰；
另一种情况是雷电，雷电又分为直接雷、间接雷以及感应雷，当有雷击的情况发生时，对设备的干扰也将是很大的。
而浪涌测试，正是模拟以上两种情况，对设备在应对以上两种干扰时的状态进行检测，从而对设备的浪涌可靠性进行判断。
那么现在开始看看这个测试到底是怎么样的？
三、浪涌测试
每次在测试之前，我都很忐忑，因为公司自己没有设备，所以都需要在认证机构做这个测试；这样的话，准备工作就需要花费很多时间，而实际测试的时候，做了几分钟就因为设计问题，设备被打坏了，无功而返，做多了，就会很气馁，心中也有压力；
所以需要对浪涌测试尽可能多的了解，然后设计时才能对症下药，达到测试要求。

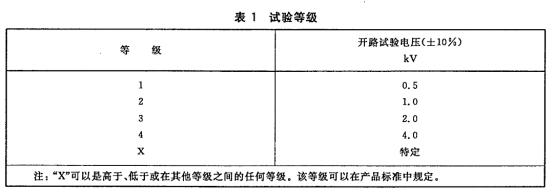

3.1先来了解一下测试等级
一般客户的要求就是这个等级了，然后客户也会要求判定依据A，B，C，D等；严谨一些的，会要求做电源端，还是信号端等。
3.2测试设备
试验设备分为两种，1.2/50us和10/700us组合波发生器，前者用于电源端和短距离信号互连端口，而后者用于对称通信线端口。
所谓1.2/50us指的是开路电压波前时间1.2us，半峰值时间则为50us；10/700us同理。
而与1.2/50us开路电压波形对应的是8/20us短路电流波形；
10/700us开路电压波形对应的则是5/320us短路电流波形；
A.1.2/50us组合波发生器

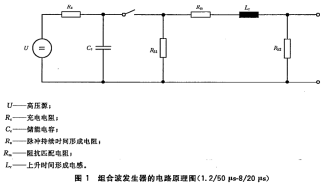

内部电路原理图如下：

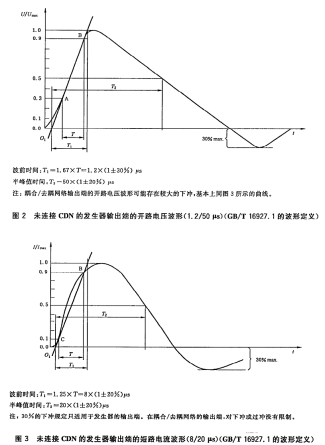

发生器的发出波形如下图：
B.10/700us组合波发生器

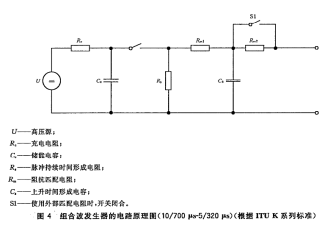

内部电路原理图

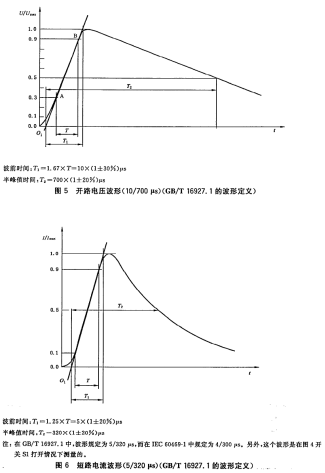

组合波发生器发出波形：
C.测试过程及方法
测试时，将准备好的测试样品做好接地工作，按实验室的要求进行电气连接，干扰将从电源端或信号端接入，浪涌的次数按标准应为正、负极各5次；对于交流电而言，应该在0°—90°—180°—270°四个相位施加正负极性各5次浪涌；
连续脉冲间的时间间隔：1分钟
对测试结果的评价，一般有以下几种：
A级：整个干扰过程内设备工作正常；
B级：功能或性能暂时丧失或降低，骚扰停止后自行恢复，不需要人工干预；
C级：功能或性能暂时丧失或降低，需人工干预后恢复
D级：设备损坏
