一. 概述
小伙伴们，大家好！昨天和几个朋友一起吃饭，聊天过程中说到了二极管，旁边一妹子突然来了一句，二极管是啥，在做的几位顿时语噻，支支吾吾：灯泡？LED？发光管？反正傻傻说不清楚，其中还有一位是学电子的，说起二极管，大家都想起这个吧。
发光二极管在我们生活中是比较常见的，比如说：商业的走字灯，交通灯，LED屏幕，LED灯泡等等。二极管是一种用锗或者硅半导体材料做成的，半导体材料导电性能在常温下介于导体和绝缘体之间，一百多年前就有这个东西了，是半导体器件家族中的元老了。
发光二极管只是二极管其中之一，还有许多不同用途的二极管：整流二极管、稳压二极管、光电二极管、开关二极管等。整流二极管在我们生活中比较常见，都用在交流转直流的电路中：手机充电器，电脑充电器，电动车充电器等等。
二. PN结
上面说到的那些二极管它们都有一个共同的性能，单向导电性，就是说电流只能从二极管的阳极进去，负极出去，反过来就不行了。为什么呢？二极管中有个叫PN结的东西，就是它阻止了电流逆流。接下来小马哥就给小伙伴们讲讲PN 结。
自然界中的物质，按照不同的导电性能分为了导体、半导体和绝缘体，半导体材料导电性能介于导体和绝缘体之间。常用的半导体材料有四价硅和锗（zhě）。什么是四价啊，就是最外层有四个电子。纯净的半导体又称为本征半导体，其导电能力较差，不能直接用来制造半导体器件，在本征半导体一边中用扩散工艺掺入三价元素（硼），另一边掺入五价元素（磷），就是把原来少量的硅原子或者锗原子替代了。
三价元素（硼），最外层只有三个电子，然而硅和锗有外层有四个电子，少了一个怎么办呀？那就形成了空穴，这个就是P型半导体。于是，P型半导体就成为了含空穴浓度较高的半导体。
五价元素（磷）有五个电子，多一个怎么办？多出的一个电子几乎不受束缚，它就自由了，叫它自由电子，这个就是N型半导体。于是，N型半导体就成为了含电子浓度较高的半导体。
扩散运动和漂移运动
P型半导体和N型半导体结合后，P区内空穴和N区内自由电子多称为多子，P区内自由电子和N区内空穴几乎为零称为少子，在它们的交界处就出现了自由电子和空穴的浓度差。
P区和N区里面的杂质离子不能任意移动，为啥呀？因为杂质离子被周围的硅原子或者锗原子束缚了。在P和N区交界面附近，形成了一个很薄的空间电荷区，在这个区域内，多子已扩散到对方并复合掉了，或者说消耗殆尽了。
P区和N区里面的杂质离子相互作用，N区杂质离子带正电荷，P区杂质离子带负电荷，在空间电荷区形成了内电场，扩散运动的进行使空间电荷区变宽，内电场也变强了。
慢慢的空间电荷区就稳定了。总结来说多子运动叫做扩散运动，少子运动就是漂移运动，当两种运动达到动态平衡就产生了PN结。在PN结加上相应的电级引线和管壳，就构成了半导体二极管。由P区引出的电极成为了正极，由N区引出的电极成为了负极。
三. 导通和截止
当PN结加正向导通电压就是把P区引脚加电源正极，N区引脚连接电源负极。电流方向由P区流向N区和PN 结内部的内电场相反，当电压大于内电场电压时，外部的电源抵消了其内电场。
内电场抵消了，有利于扩散运动的进行，空间电荷区慢慢变成了P区和N区，当空间电荷区越来越薄，直到最薄的时候这时候会形成一个扩散电流，这时候二极管也就导通了，这时候的电压称为导通电压。
反向电压增大到一定程度时，反向电流将突然增大。如果外电路不能限制电流，则电流会大到将PN结烧毁，这时候的电压成为击穿电压，这时候二极管就没用了。

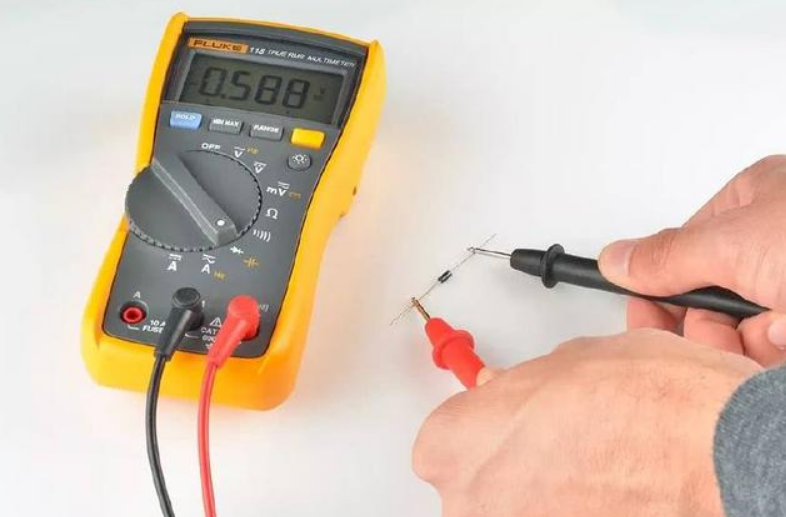

硅管导通电压为0.6V（锗管为0.2v），导通时二极管两端的电压保持不变，硅管0.7V（锗管为0.3v），这时候称为正向压降。
稳压二极管利用了二极管反向击穿的特性，稳压二极管都是串联在电路中，当稳压二极管被击穿，尽管电流在很大的范围内变化，而二极管两端的电压却基本上稳定在击穿电压上下。
