本指南介绍如何使用 PingCAP Clinic 诊断服务（以下简称为 PingCAP Clinic）快速采集、上传、查看集群诊断数据。

PingCAP Clinic 由 Diag 诊断客户端（以下简称为 Diag）和 Clinic Server 云服务平台（以下简称为 Clinic Server）组成。关于 Diag 和 Clinic Server 的详细介绍，请参考 PingCAP Clinic 诊断服务简介。

使用场景

• 当集群出现问题，需要远程咨询 PingCAP 技术支持时，为了提高定位和解决问题的效率，你可以使用 Diag 采集诊断数据，上传数据到 Clinic Server 并获取数据链接，然后将数据链接提供给技术支持人员。
• 在集群正常运行时，需要检查集群的运行状态，你可以使用 Diag 采集诊断数据，上传数据到 Clinic Server 并查看 Health Report 的结果。

注意

• 本文档提供的采集和上传数据的方式仅适用于使用 TiUP 部署的集群。如需查看适用于使用 Operator 部署的集群，请参阅 在 TiDB Operator 部署环境使用 PingCAP Clinic。
• 通过 PingCAP Clinic 采集和上传的数据仅用于定位和诊断集群问题。

准备工作

在开始体验 PingCAP Clinic 功能之前，你需要先安装数据采集组件 Diag 并准备数据上传环境。

1. 在安装了 TiUP 的中控机上，一键安装 Diag：

   讯享网

   tiup install diag

2. 登录 Clinic Server。
   • Clinic Server 中国区
   • Clinic Server 美国区

   登录 Clinic Server 中国区，选择 Sign in with AskTUG 进入 TiDB 社区 AskTUG 的登录界面。如果你尚未注册 AskTUG 帐号，可以在该界面进行注册。

3. 在 Clinic Server 中，依据页面提示创建组织 (Organization)。组织是一系列 TiDB 集群的集合。你可以在所创建的组织上上传诊断数据。
4. 获取用于上传数据的 Access Token（以下简称为 Token）。使用 Diag 上传数据时，你需要通过 Token 进行用户认证，以保证数据上传到组织后被安全地隔离。获取一个 Token 后，你可以重复使用该 Token，具体获取方法如下：

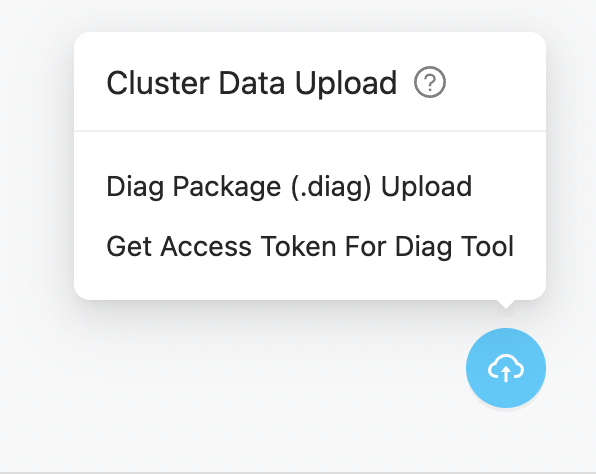

   点击 Cluster 页面右下角的图标，选择 Get Access Token For Diag Tool，在弹出窗口中点击 + 符号获取 Token 后，复制并保存 Token 信息。


   讯享网

   注意

   • 为了确保数据的安全性，TiDB 只在创建 Token 时显示 Token 信息。如果丢失了 Token 信息，你可以删除旧 Token 后重新创建。
   • 该 Token 只用于数据上传，访问数据时不需要使用 Token。
5. 在 Diag 中设置 Token 和 region：
   • 设置 clinic.token：

     讯享网

     tiup diag config clinic.token ${token-value}

   • 设置 clinic.region：

     region 决定数据打包时使用的加密证书和上传的目标 Clinic Server 地址。参考以下命令，根据你的 Clinic Server 在 Diag 中设置 clinic.region。

     注意

     • Diag v0.9.0 及以后的版本支持自行设置 region。
     • 对于 Diag v0.9.0 之前的版本，数据默认上传到中国区的 Clinic Server。
     • 如果你的 Diag 是 v0.9.0 之前的版本，你可以通过 tiup update diag 命令将其升级至最新版后设置 region。
     • Clinic Server 中国区
     • Clinic Server 美国区

     对于 Clinic Server 中国区，参考以下命令，将 region 设置为 CN：

     tiup diag config clinic.region CN

6. 开启日志脱敏配置（可选步骤）。



   TiDB 在提供详细的日志信息时可能会打印数据库的敏感信息（例如用户数据）。如果希望本地日志及上传到 Clinic Server 的日志中不带有敏感信息，你可以开启日志脱敏配置。具体操作请参考日志脱敏。

体验步骤

1. 运行 Diag，采集诊断数据。

   例如，如需采集从当前时间的 4 小时前到 2 小时前的诊断数据，可以运行以下命令：

   讯享网

   tiup diag collect ${cluster-name} -f="-4h" -t="-2h"

   运行 Diag 数据采集命令后，Diag 不会立即开始采集数据，而会在输出中提供预估数据量大小和数据存储路径，并询问你是否进行数据收集。如果确认要开始采集数据，请输入 Y。

   采集完成后，Diag 会提示采集数据所在的文件夹路径。

2. 将采集到的数据上传到 Clinic Server。

   注意

   上传数据（数据包文件夹打包压缩后的文件）的大小不得超过 3 GB，否则会导致上传失败。

   • 如果你的集群所在的网络可以访问互联网，你可以通过以下命令上传已采集的数据包文件夹：

     tiup diag upload ${filepath}

     完成上传后，Diag 会提示诊断数据的下载路径 Download URL。

     注意

     使用该方式进行上传时，你需要使用 Diag v0.9.0 及以上版本。Diag 会在运行时提示版本信息。如果你早期安装过 v0.9.0 之前版本的 Diag，你可以通过 tiup update diag 命令将其一键升级至最新版。

   • 如果你所在的集群无法访问互联网，需要先打包数据后进行上传。具体步骤，请参阅上传方式 2：打包后上传。
3. 完成数据上传后，通过上传输出结果中的 Download URL 获取诊断数据的链接。

   诊断数据默认包括集群名称、集群拓扑信息、诊断数据包中的日志内容和基于诊断数据包中的 metrics 信息重建的 Grafana Dashboard 信息。

   你可以通过这些数据自己查找并诊断集群问题，或者，你也可以将链接发给与你对接的 PingCAP 技术支持人员，以协助远程定位集群问题。

4. 查看 Health Report 结果。

   数据上传到 Clinic Server 后，后台将自动处理数据，在大概 5～15 分钟后生成 Health Report。用户可以打开诊断数据链接，点击下方的“Health Report”入口查看报告内容。
