前天我说第二天要跟大家讲一下NAT的，结果放假有些懒，所以就放在今天更新，希望大家不要凶我，哈哈哈。

目录

一、什么是NAT

1.NAT简介

2.NAT作用

3.NAT内网地址的范围

4.主要应用方向:

5.NAT的优点：

二、NAT的几种类型

三、NAT类型的对应实验

1.静态NAT

 代码

PC机设置 ​

ping测试

​ 2.动态NAT--PAT

代码

PC机设置

 ping测试

 三.Easyip

 代码

PC机设置

 ping通测试

 四.静态PAT

代码

服务器设置

​​ PC机设置

 FTP上传测试

总结：

---

一、什么是NAT

1.NAT简介

NAT（Network Address Translation，网络地址转换）是1994年提出的。当在专用网内部的一些主机本来已经分配到了本地IP地址（即仅在本专用网内使用的专用地址），但又想和因特网上的主机通信（并不需要加密）时，可使用NAT方法。

这种方法需要在专用网（私网IP）连接到因特网（公网IP）的路由器上安装NAT软件。装有NAT软件的路由器叫做NAT路由器，它至少有一个有效的外部全球IP地址（公网IP地址）。这样，所有使用本地地址（私网IP地址）的主机在和外界通信时，都要在NAT路由器上将其本地地址转换成全球IP地址，才能和因特网连接。

另外，这种通过使用少量的全球IP地址（公网IP地址）代表较多的私有IP地址的方式，将有助于减缓可用的IP地址空间的枯竭。在RFC 2663中有对NAT的说明。

2.NAT作用

将内部（私有）地址转换成外部（共有）地址

3.NAT内网地址的范围

A:10.0.0.0-10.255.255.255
B:172.16.0.0-172.31.255.255
C:192.168.0.0-192.168.255.255

4.主要应用方向:

1.没有足够的公网P连接到Internet
2.当更换ISP需要重新编址
3.合并两个使用重叠地址空间的内部网络
4.使用单个IP地址支持基本的负载分担

5.NAT的优点：

1.节省了公网IP地址
2.能够处理编址方案重叠的情况
3.网络发生改变时不需要重新编址
4.隐藏了真正的IP地址

二、NAT的几种类型

类型	特指
静态NAT	一个内网地址对一个公网地址
动态NAT——PAT	多个内网地址对多个公网地址
easyip	多个内网地址对一个接口
静态PAT	一对一，但是外网映射内网的服务

三、NAT类型的对应实验

出口路由器上需要配置默认路由
iproute0.0.0.0 0.0.0.0指向运营商对接的路由器IP

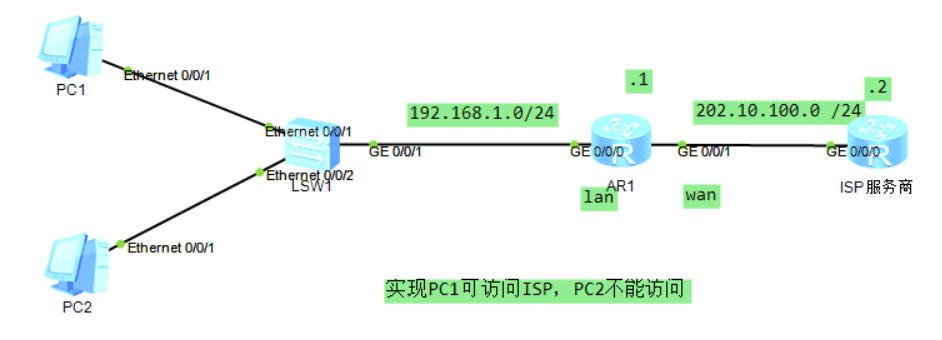

1.静态NAT

讯享网

 代码

R1： [001]int g0/0/0//进入接口 [001-GigabitEthernet0/0/0]ip add 192.168.1.1 24//配置ip和子网掩码长度 [001-GigabitEthernet0/0/0]un shu//开启接口 [001-GigabitEthernet0/0/0]int g0/0/1//进入接口 [001-GigabitEthernet0/0/1]ip add 202.10.100.1 24//配置ip和子网掩码长度 [001-GigabitEthernet0/0/1]un shu//开启接口 [001-GigabitEthernet0/0/1]q [001]ip route-static 0.0.0.0 0 202.10.100.2//配置默认路由，下一跳入接口 202.10.100.2 [001]int g0/0/1 //进入接口 [001-GigabitEthernet0/0/1]nat static global 15.0.0.10 inside 192.168.1.10 netmask 255.255.255.255 //添加PC1到15.0.0.10的IP映射 ISP服务商： [ISP]int g0/0/0//进入接口 [ISP-GigabitEthernet0/0/0]ip add 202.10.100.2 24//配置ip和子网掩码长度 [ISP-GigabitEthernet0/0/0]un shu//开启接口 [ISP-GigabitEthernet0/0/0]q [ISP]ip route-static 15.0.0.10 32 202.10.100.1//配置默认路由，下一跳入接口 202.10.100.1

讯享网

重点部分

进入出接口nat static global出口公网IP地址(此地址必须不是外网口IP，是另外的租用的公网地址)inside 私网的某台PC的IP地址     netmask 255.255.255. 255

查看静态NAT映射情况
display nat static
ISP段：
[]ip route-static 15.0.0.10 32 202.10.100.1//ISP回执一条路由指向公司出口网关IP

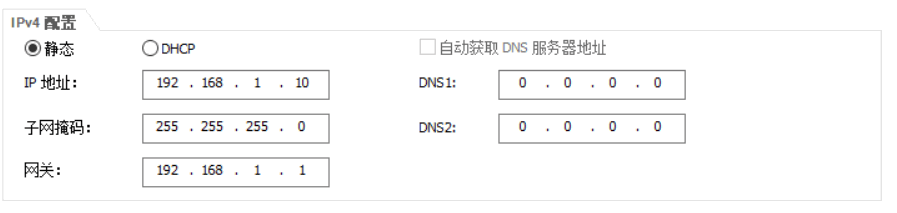

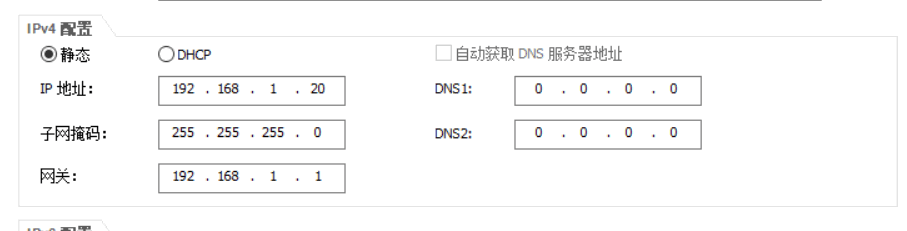

PC机设置

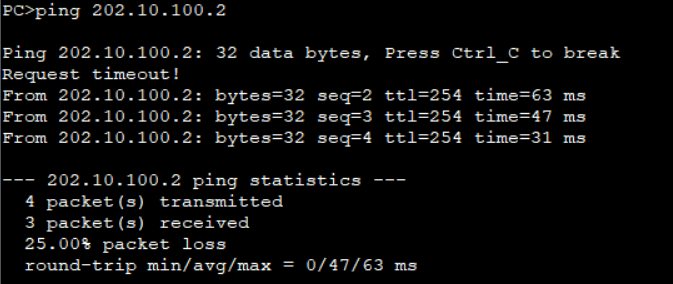

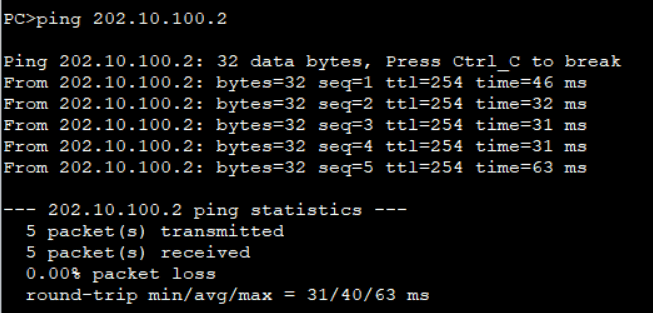

ping测试

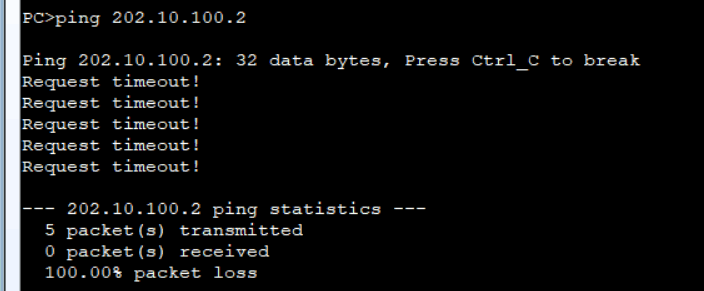

pc1可以通，pc2是不通的。

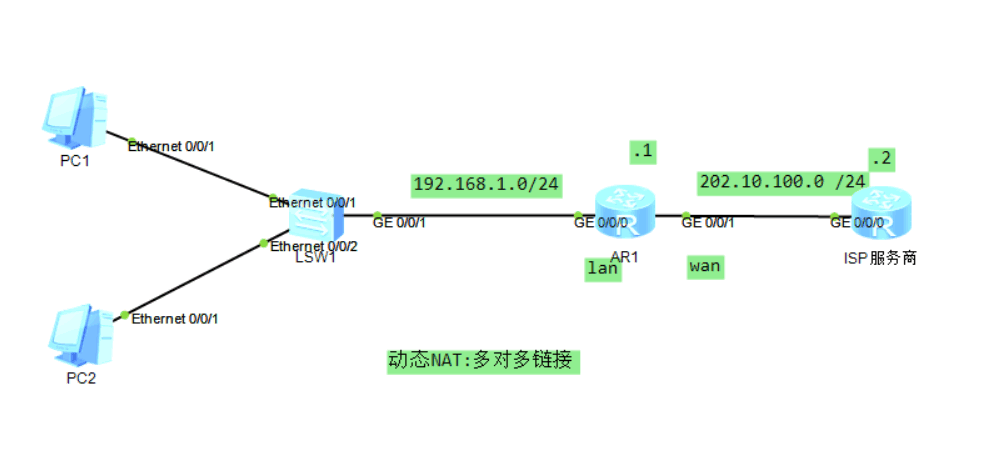

 2.动态NAT--PAT

代码

讯享网R1： [001]int g0/0/0//进入接口 [001-GigabitEthernet0/0/0]ip add 192.168.1.1 24//配置ip和子网掩码长度 [001-GigabitEthernet0/0/0]un shu//开启接口 [001-GigabitEthernet0/0/0]int g0/0/1//进入接口 [001-GigabitEthernet0/0/1]ip add 202.10.100.1 24//配置ip和子网掩码长度 [001-GigabitEthernet0/0/1]un shu//开启接口 [001-GigabitEthernet0/0/1]q [001]ip route-static 0.0.0.0 0 202.10.100.2//配置默认路由，下一跳入接口 202.10.100.2 [001]nat address-group 1 15.0.0.10 15.0.0.11//配置NAT外网地址池 [001]acl 2000//创建标准访问控制列表2000 [001-acl-basic-2000]rule permit source 192.168.1.0 0.0.0.255//配置ACL抓取内网地址段 [001]int g0/0/1//进入接口 [001-GigabitEthernet0/0/1]nat outbound 2000 address-group 1//在外网口调用acl2000 [001]dis nat outbound//查询出接口信息 NAT Outbound Information: -------------------------------------------------------------------------- Interface Acl Address-group/IP/Interface Type -------------------------------------------------------------------------- GigabitEthernet0/0/1 2000 1 pat -------------------------------------------------------------------------- Total : 1 ISP服务商： [ISP]int g0/0/0//进入接口 [ISP-GigabitEthernet0/0/0]ip add 202.10.100.2 24//配置ip和子网掩码长度 [ISP-GigabitEthernet0/0/0]un shu//开启接口 [ISP-GigabitEthernet0/0/0]q [ISP]ip route-static 15.0.0.0 24 202.10.100.1//配置默认路由，下一跳入接口 202.10.100.1

重点部分

2.配置ACL抓取内网地址段
acl 2000
rule permit source 192.168.10.0 0.0.0.255

3.外网口上调用
接口下打nat outbound 2000 address-group 1 (不加no-pat表示地址可重复使用，建议不加)
ISP[]ip route-static 15.0.0.0 32 202.10.100.1
[] display  nat outbound

PC机设置



 ping测试

两个都能测试成功

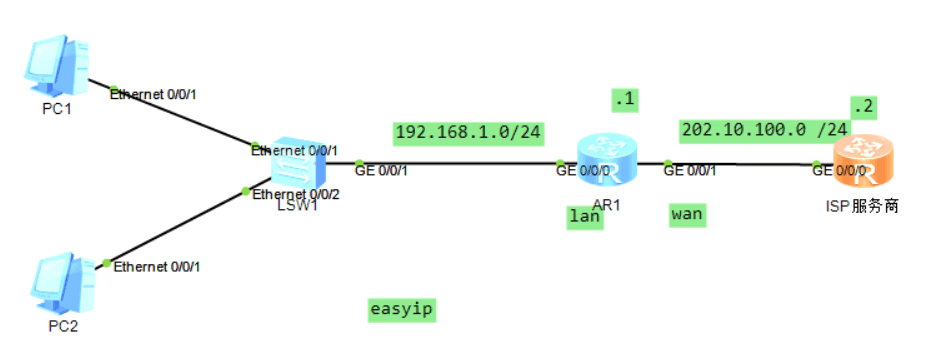

 三.Easyip

 代码

R1： [R1]int g0/0/0 //进入接口g0/0/0 //进入接口g0/0/0 [R1-GigabitEthernet0/0/0]undo shut //开启物理接口 [R1-GigabitEthernet0/0/0]ip add 192.168.1.1 24 //配置IP地址及子网掩码长度 [R1-GigabitEthernet0/0/0]int g0/0/1 //进入接口g0/0/1 [R1-GigabitEthernet0/0/1]undo shut //开启物理接口 [R1-GigabitEthernet0/0/1]ip add 202.10.100.1 24 //配置IP地址及子网掩码长度 [R1]acl 2000 //创建标准访问控制列表2000 [R1-acl-basic-2000]rule permit source 192.168.1.0 0.0.0.255 //配置ACL抓取内网地址段 [R1-acl-basic-2000]int g0/0/1 //进入接口g0/0/1 [R1-GigabitEthernet0/0/1]nat outbound 2000 //在外网口打下此命令 [R1-GigabitEthernet0/0/1]display nat outbound//查看是否成功 ISP： [ISP]int g0/0/0 //进入接口g0/0/0 [ISP-GigabitEthernet0/0/0]undo shut //开启物理接口 [ISP-GigabitEthernet0/0/0]ip add 202.10.100.2 24 //配置IP地址及子网掩码长度

重点内容：

查询出接口信息
[] display  nat outbound
ISP[]ip route-static 15.0.0.0 32 202.10.100.1

PC机设置





 ping通测试

都可以进行ping通

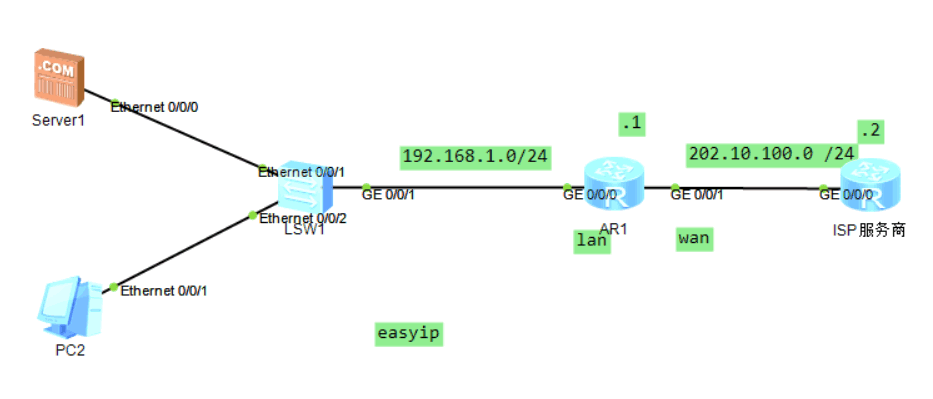

 四.静态PAT

代码

讯享网 R1: [R1]int g0/0/0 //进入接口g0/0/0 [R1-GigabitEthernet0/0/0]undo shut //开启物理接口 [R1-GigabitEthernet0/0/0]ip add 192.168.1.1 24 //配置IP地址及子网掩码长度 [R1-GigabitEthernet0/0/0]int g0/0/1 //进入接口g0/0/1 [R1-GigabitEthernet0/0/1]undo shut //开启物理接口 [R1-GigabitEthernet0/0/1]ip add 202.10.100.1 24 //配置IP地址及子网掩码长度 [R1-GigabitEthernet0/0/1]nat server protocol tcp global 15.0.0.10 21 inside 192.168.1.10 21 //在外网接口下打nat server 协议为tcp，global 自己设定公网地址 ftp/21 inside 目的IP地址192.168.1.10 ftp/21 [R1]ip route-static 0.0.0.0 0 202.10.100.2 //配置默认路由，下一跳入接口 202.10.10.2 [R1]display nat server //查看地址映射是否成功 ISP运营商： [ISP]int g0/0/0 //进入接口g0/0/0 [ISP-GigabitEthernet0/0/0]undo shut //开启物理接口 [ISP-GigabitEthernet0/0/0]ip add 202.10.100.2 24 //配置IP地址及子网掩码长度 [ISP]ip route-static 15.0.0.10 32 202.10.100.1 //配置静态路由，目的网段15.0.0.10，掩码长度32，下一跳入接口202.10.100.1 //[ISP]nat alg ftp enable//开启ftp服务器功能

重点内容：

进入外网口
接口下打nat server protocol tcp global 15. 0.0.10 23/telnet inside 192. 168. 10. 100 23/telnet，
[] display  nat server
注: FTP服务默认数据端口没有开启，需要手工去开
全局下打nat alg ftp enable(开启FTP服务)
nat alg dns enable (DNS服务 也需要开)
nat alg all enable(所有服务开)

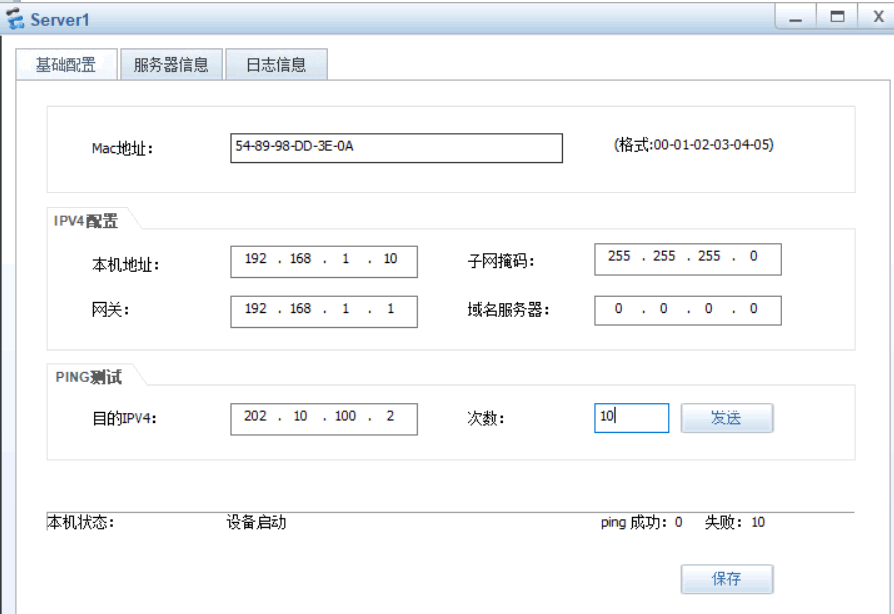

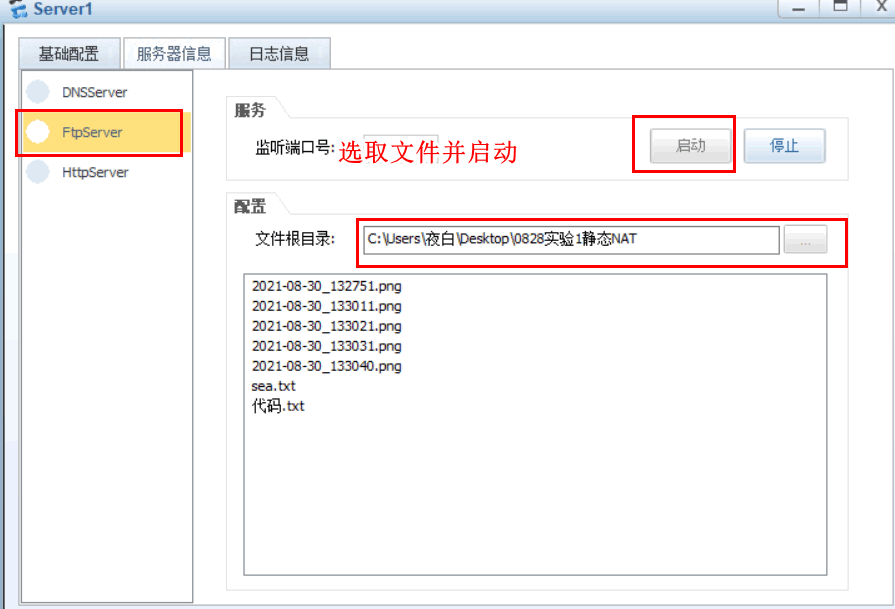

服务器设置

 PC机设置

 FTP上传测试

代码

主要内容：

<ISP>ftp 15.0.0.10 //访问ftp服务器
[ISP-ftp]ls //列出文件夹
[ISP-ftp]get test.txt //下载文件

<ISP>ftp 15.0.0.10 //进行ftp链接登录 Trying 15.0.0.10 ... Press CTRL+K to abort Connected to 15.0.0.10. 220 FtpServerTry FtpD for free User(15.0.0.10:(none)): 331 Password required for . Enter password: 230 User logged in , proceed [ISP-ftp]ls//查询ftp服务器的内容 200 Port command okay. 150 Opening ASCII NO-PRINT mode data connection for ls -l. 2021-08-30_.png 2021-08-30_.png 2021-08-30_.png 2021-08-30_.png 2021-08-30_.png sea.txt 代码.txt 226 Transfer finished successfully. Data connection closed. FTP: 134 byte(s) received in 0.050 second(s) 2.68Kbyte(s)/sec. [ISP-ftp]get sea.txt//下载指定的内容 200 Port command okay. 150 Sending sea.txt (10 bytes). Mode STREAM Type BINARY 226 Transfer finished successfully. Data connection closed. FTP: 10 byte(s) received in 0.170 second(s) 58.82byte(s)/sec. [ISP-ftp]put sea.txt//打开指定的文件 200 Port command okay. 150 Opening BINARY data connection for sea.txt 100% 226 Transfer finished successfully. Data connection closed. FTP: 10 byte(s) sent in 0.290 second(s) 34.48byte(s)/sec. [ISP-ftp]

总结：

本次内容有些多，但是不难理解，主要还是动态nat和最后的静态pat的比较重要。
