一、单臂路由

1、什么是单臂路由

在路由器的接口上通过配置子接口来实现不同vlan之间通信

2、实现方式

链路类型----交换机连接主机的端口为access链路

----交换机连接路由器或交换机的端口为trunk链路（中继）

子接口----路由器的物理接口可以被划分为多个逻辑接口

----每个子接口对应一个vlan网段的网关

3、单臂路由原理

路由器重新封装MAC地址，转换VLAN标签

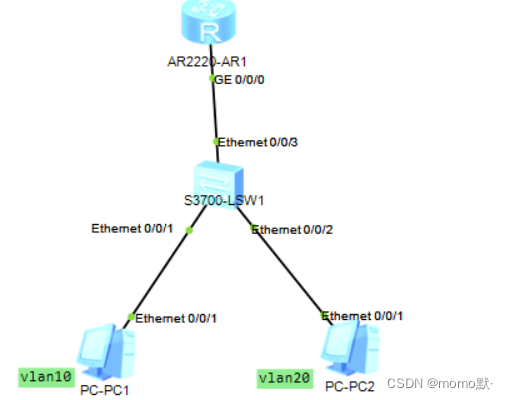

4、单臂路由的配置

讯享网

4.1、设置主机1和主机2的IP地址、子网掩码、网关------注意ip地址和网关在同一网段

4.2、设置交换机的接口模式

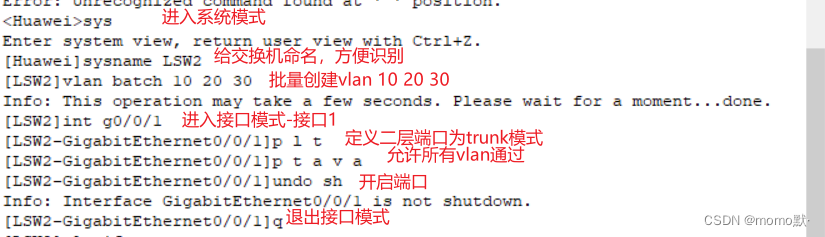

1.接口1和接口2连接的是主机，用access模式

2、接口三连接的路由，用trunk模式

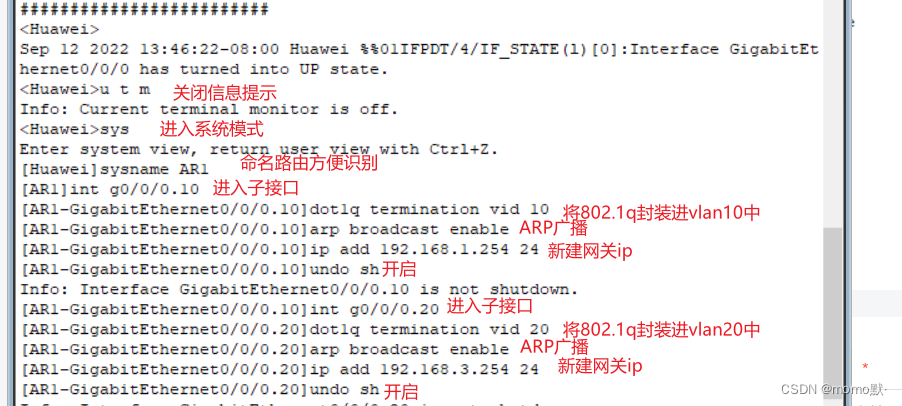

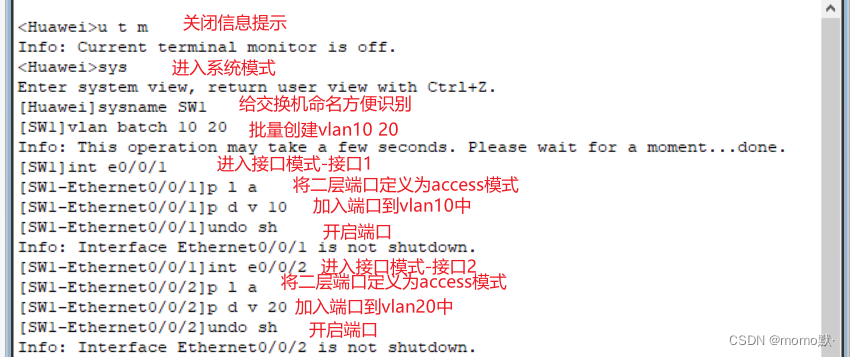

3、路由设置子接口，并配置对应的网关ip

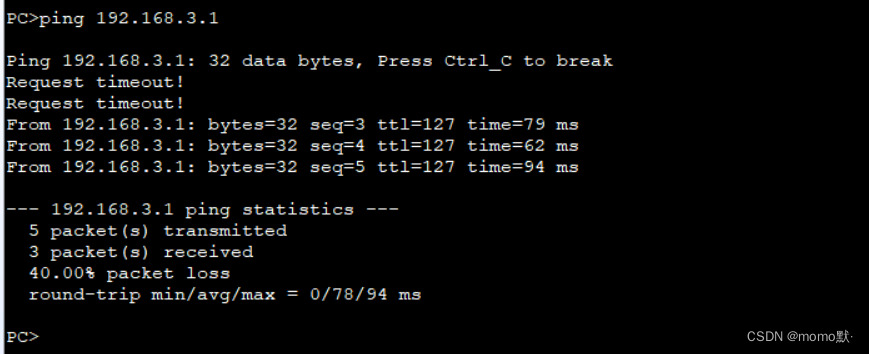

4、用ping测试网络连通性，因为两次arp广播，所以出现了两次的超时

二、三层交换

1、什么是三层交换

三层交换=二层交换+三层转发

二层交换------寻找mac地址

三层转发------加入ip地址

2、三层交换原理

一次路由----主机A发送给主机B的数据流中第一个数据包由三层引擎处理，重新封装mac，路由器转发数据包

多次交换----第一个数据包转发后，硬件中创建一个mls条目，包括了FIB转发信息库和邻接关系表，通过查询量表，重新封装数据帧，从相应的端口转发数据

3、mls条目

FIB表（转发信息库）----类似于路由器，用来转发

邻接关系表---类似于mac地址表，用来识别

基于CEF(一种基于拓扑转发的模型)的MLS，其关键是两张转发信息表，转发信息库(FI⒂)与路由表一一对应，是路由表的一一个镜像。路由表更新时，FIB随之变化，其中FIB包含邻接主机的P地址与VLANID的对应关系。而邻接关系表包含邻接主机和交换机MAC地址的对应关系用来提供二层重写信息。

基于CEF的MLS转发过程，即发送单播数据包，通过查找FIB和邻接关系表，重新封装数据帧，从相应端口进行转发。

4、三层交换和路由的区别

三层交换----只具备路由的一部分数据包转发功能

路由----数据包的转发，选择**的网络路径

三层交换----小型局域网

路由---不同类型网络的互联网

5、三层交换的配置

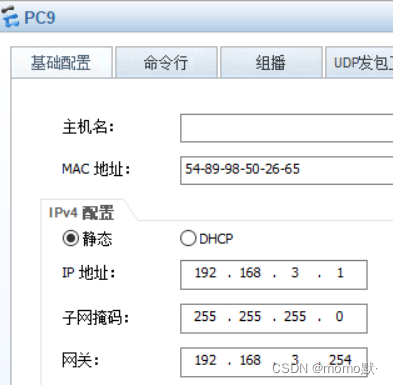

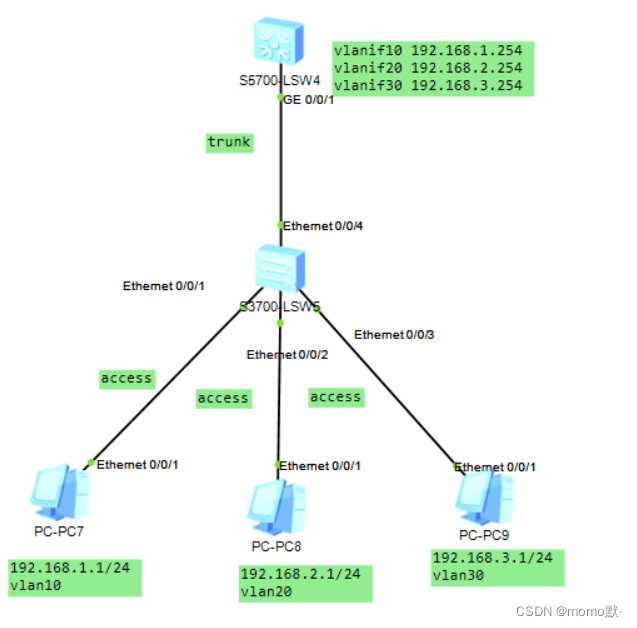

5.1、设置主机7、8、9的IP地址、网关、和子网掩码------ip和网关要处于同一网段

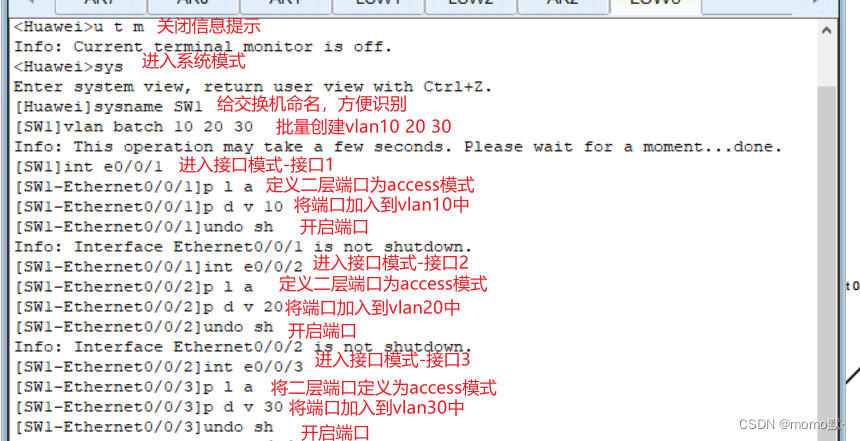

5.2、设置交换机的接口模式

1、先设置接口1、2、3，因为连接的都是主机，使用access模式

2、设置接口4，因为连接的是路由，使用trunk模式

5.3、路由接口设置

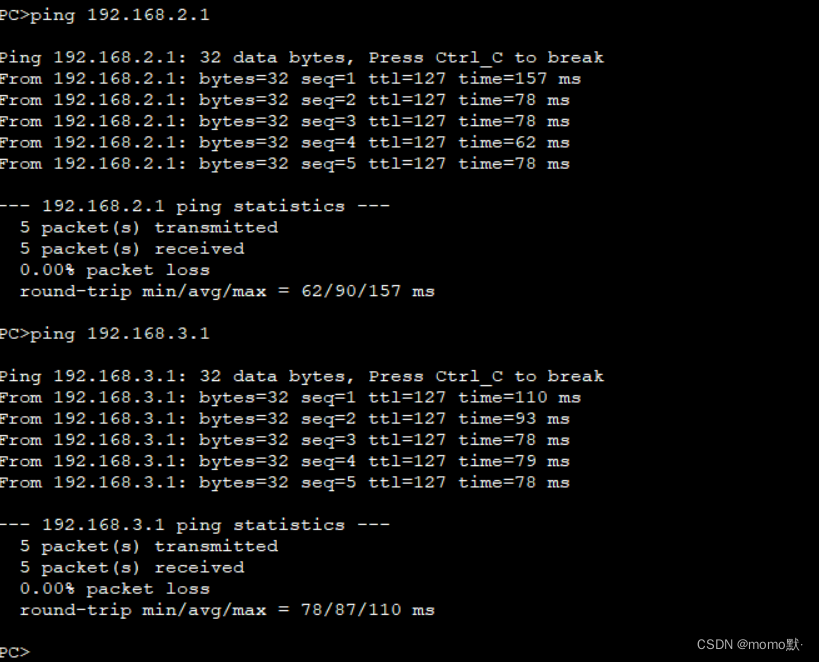

5.4、通过ping测试网络连通性

与另外两台主机ping通，实验成功

三、总结

1、三层交换适合小型的局域网，一般用于小型公司，再大型公司中，常常被路由器取代

2、只有在单臂路由中，交换机和路由的接口用trunk，否则都用access

3、不同网段通讯必须配置网关
