数学建模笔记-斜抛运动建模

1. 数学模型

质量为m的质点作斜抛运动，假定质点出射后，只受到恒力 $m\bf{g}$ 和空气阻力 $\bf{f}$ 作用，其中f的大小与速度大小的平方成正比，方向与速度相反，即 $f=-kv^2 \tag{1.1}$ 则质点始终在初速度确定的竖直平面内运动，在质点运动平面内以高度为0处一点为原点，水平方向为 $x$ 轴，竖直方向为 $y$ 轴建立坐标系。令 $\bf{r}$ $\left[\begin{matrix}x&y\end{matrix}\right]^T$ 为质点的位矢，由牛顿第二定律列出质点动力学方程 ${\bf{f}}+m{\bf{g}}=m\ddot{\bf r} \tag{1.2}$ 由于空气阻力方向与速度方向相反， $\bf{f}$ 可写为 ${\bf{f}}=-kv^2{\bf{e}}=-k\left[\begin{matrix}\dot{x}\sqrt{\dot{x}^2+\dot{y}^2}\\\dot{y}\sqrt{\dot{x}^2+\dot{y}^2}\end{matrix}\right] \tag{1.3}$ 式中 ${\bf{e}}=\left[\begin{matrix}1/\sqrt{1+y'^2}&y'/\sqrt{1+y'^2}\end{matrix}\right]^T$ 为质点速度方向的单位矢量.由此，式（1.2）可写成一个二阶微分方程组 $\begin{cases}m\ddot{x}=-k\dot{x}\sqrt{\dot{x}^2+\dot{y}^2}\\m\ddot{y}=-k\dot{y}\sqrt{\dot{x}^2+\dot{y}^2}-mg\end{cases}\tag{1.4}$ 再令 $z_1=\dot{x},z_2=\dot{y}$ 方程组（1.4）化为形如 ${\bf Y'}={\bf f}(t,{\bf Y})\tag{1.5}$ 的标准形式 $\begin{cases}\dot{z_1}=-kz_1\sqrt{z_1^2+z_2^2}/m\\\dot{z_2}=-kz_2\sqrt{z_1^2+z_2^2}/m-g\end{cases}\tag{1.6}$
就可以用MATLAB中提供的函数求解了。

2. MATLAB建模

2.1 MATLAB解常微分方程

很多常微分方程难以求出解析解，需要运用数值解法，如方程组（1.6）。MATLAB提供了如ode45、ode23、ode113等函数可以解出形如式（1.5）的常微分方程（组）的数值解，通用用法为

[T,Y] = solver(fun,tspan,y0)

讯享网

solver可用ode45、ode23、ode113中的任意一个替代，fun为等式右边的 $\bf f$ 向量，它所代表的M文件须有如下形式

讯享网

讯享网function dy = fun(t,y) dy = ...

不管是否在fun中用到，fun一定有两个参数t和y。tspan为求解区间向量，y0为初值向量。返回值中T是自变量的取值，Y的各列为数值解。对由一个高阶常微分方程化为的方程组。Y(:1)是对应t的初值解，Y(:n)为对应t处初值解的n-1阶导数。

2.2 编程求轨迹

先用上述方法解出 $z_1,z_2$ （即 $v_x,v_y$ ），再对分速度分别进行数值积分则可得到轨迹上的点 $(x, y)$ ,最后可使用plot()函数绘出轨迹图。下面是代码

m = 2; %质点质量kg k = 0.50; %空气阻力f = -k * v^2，国际单位 g = 9.8; %重力加速度 theta = pi / 4; %出射仰角rad v0 = 20; %初速度大小 vx0 = v0 * cos(theta); vy0 = v0 * sin(theta); z0 = [vx0, vy0]; %构造微分方程组 x0 = 0; y0 = 0; f = @(t,z) [-k * z(1) * sqrt(z(1)^2 + z(2)^2) / m; -k * z(2) * sqrt(z(1)^2 + z(2)^2) / m - g]; [T, Z] = ode45(f, [0, 1.5], z0); vx = Z(:,1); vy = Z(:,2); x = x0; y = y0; for i = 1:length(T)-1 %手动数值积分 tempx = x(i) + vx(i) * (T(i+1) - T(i)); tempy = y(i) + vy(i) * (T(i+1) - T(i)); x = [x;tempx]; y = [y;tempy]; end plot(x, y)

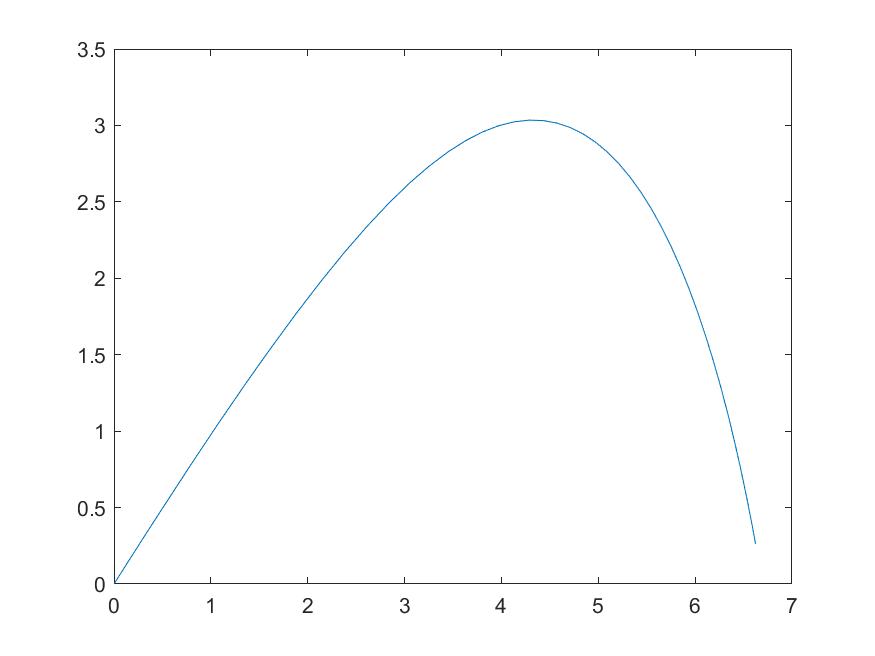

运行效果如图
在这里插入图片描述
参考文献
司守奎《数学建模算法与应用》
