蜗牛星际主板扩展到8个SATA口
讯享网
【参考】接口翻倍！星际蜗牛J1900魔改拓展SATA及网络接口
准备材料
- 蜗牛星际A单主板
- 88SE9215芯片
- SPI Flash芯片
- SATA接口座
- 25Mhz无源晶振
- 0402封装
电阻：0 Ω 33Ω 6.04kΩ 10kΩ
电容：10nf 100nf 18pf
电感：80R 1.5A贴片磁珠电感
88SE9215芯片官方参考原理图
主芯片
SPI Flash

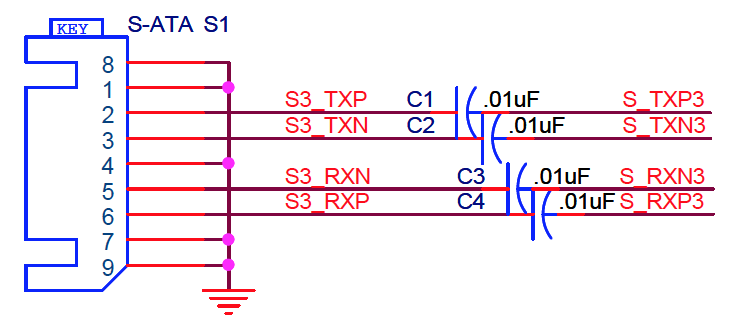

SATA接口
这里电容都用10nf的，别搞错了

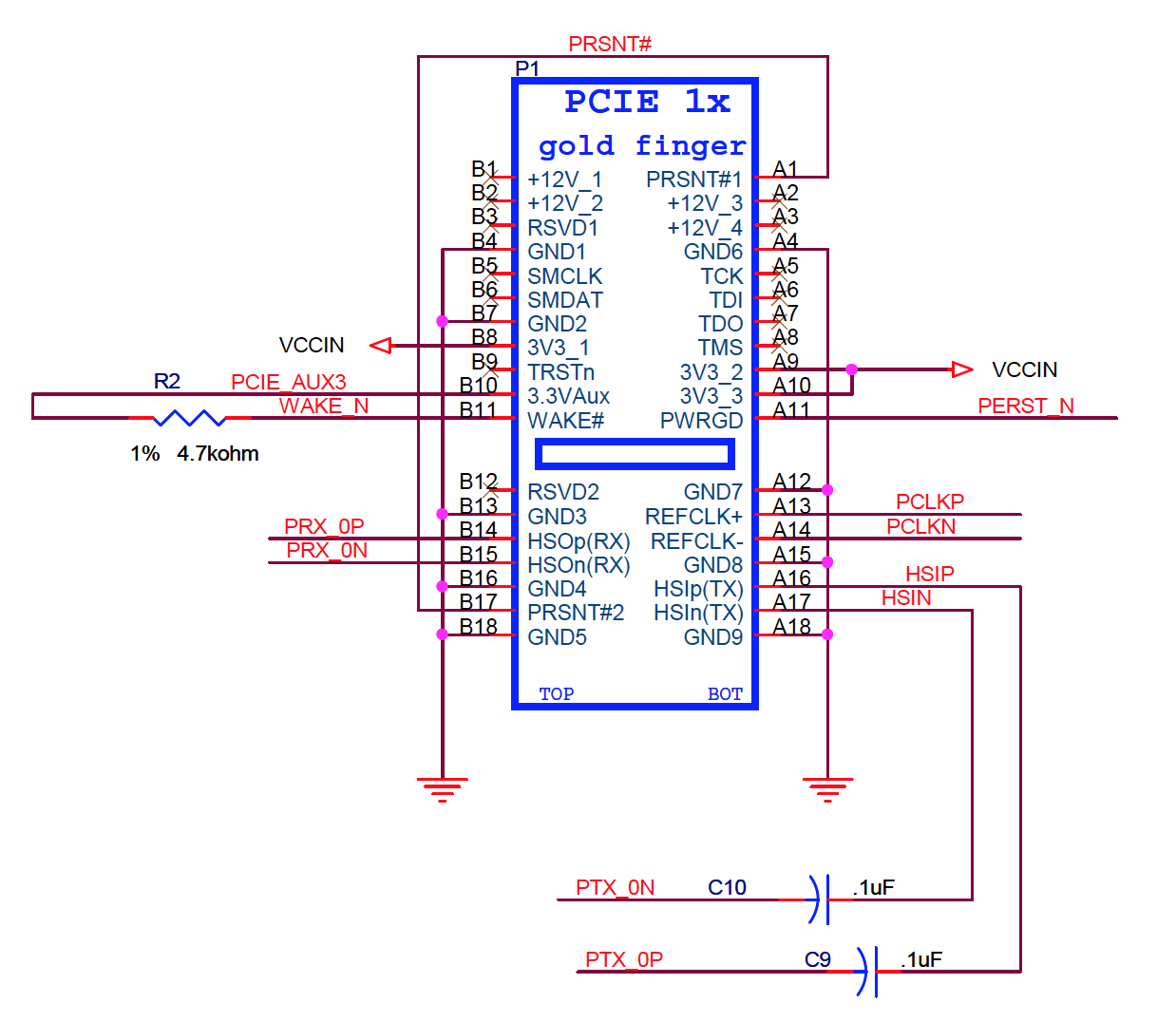

PCIE接口
这里电容用的都是100nf

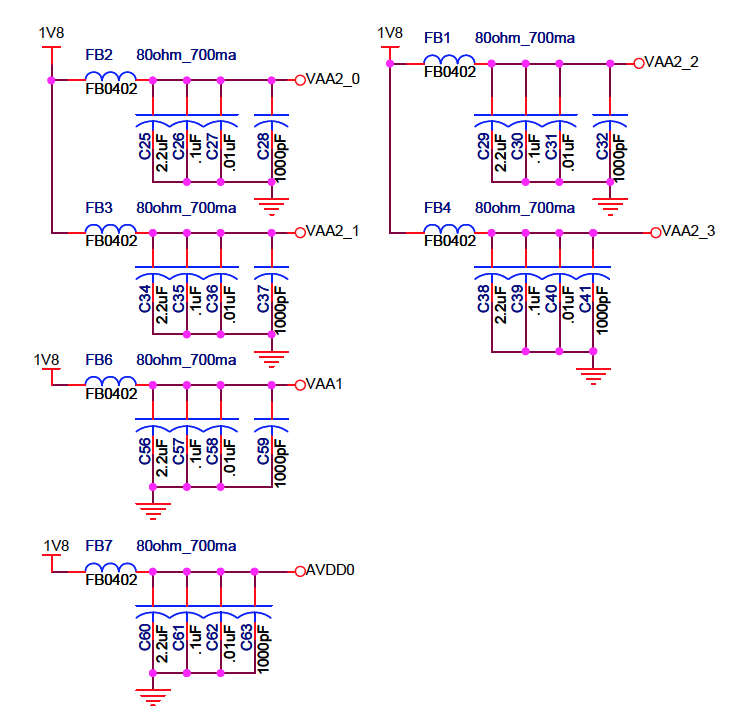

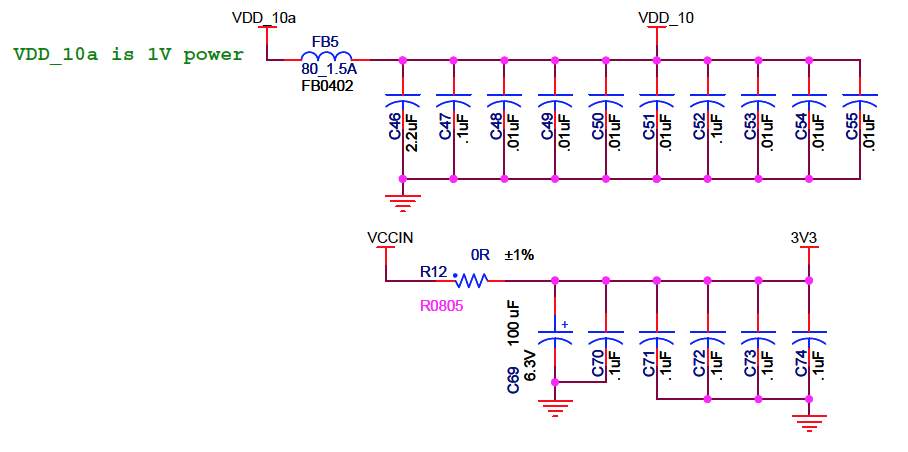

芯片供电电路
电感统一用80R1.5A贴片磁珠电感就可以
具体过程

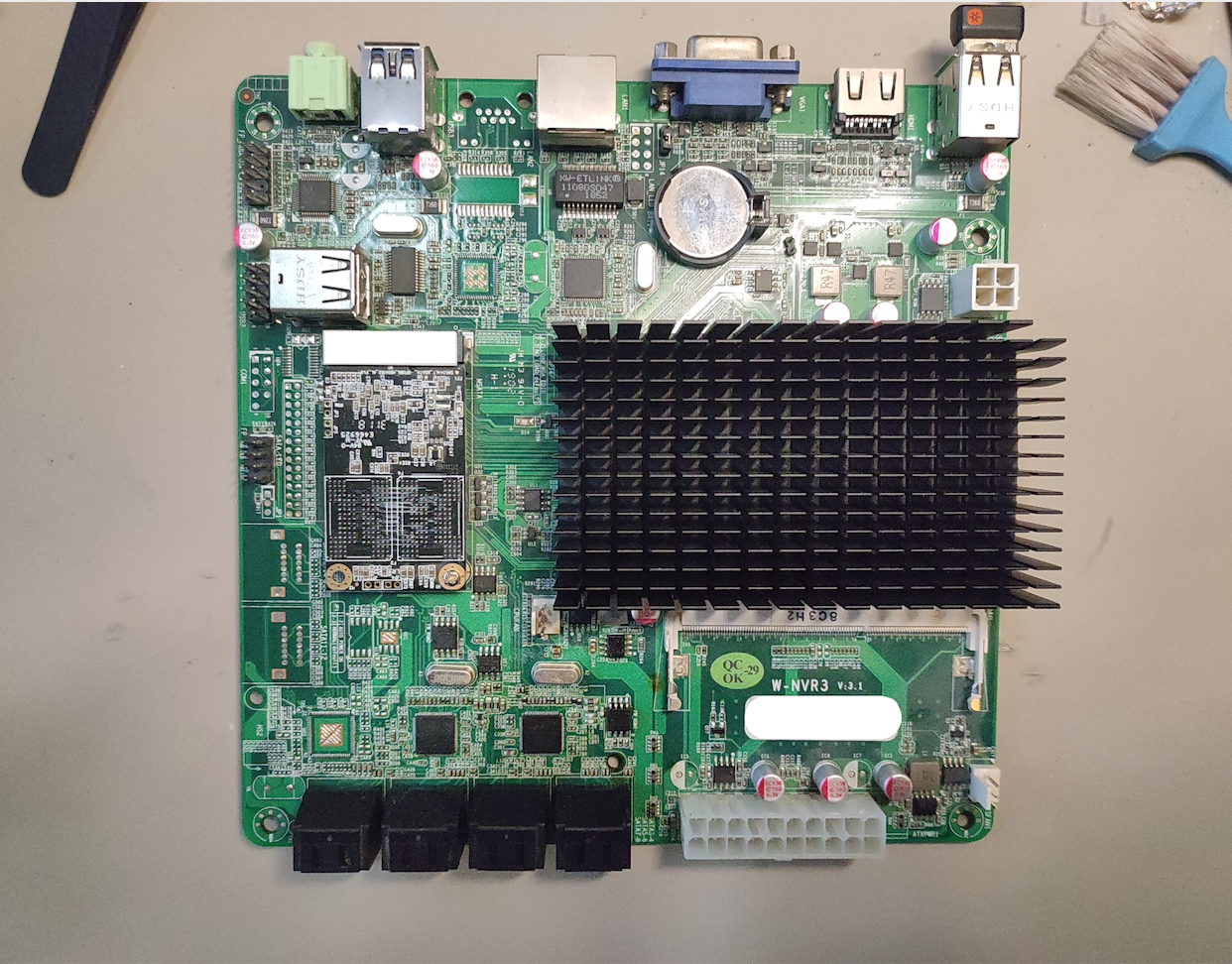

我的蜗牛星际A单主板版本是W-NVR3 v3.1，蜗牛还有其他版本的板子，改制方法都大同小异：

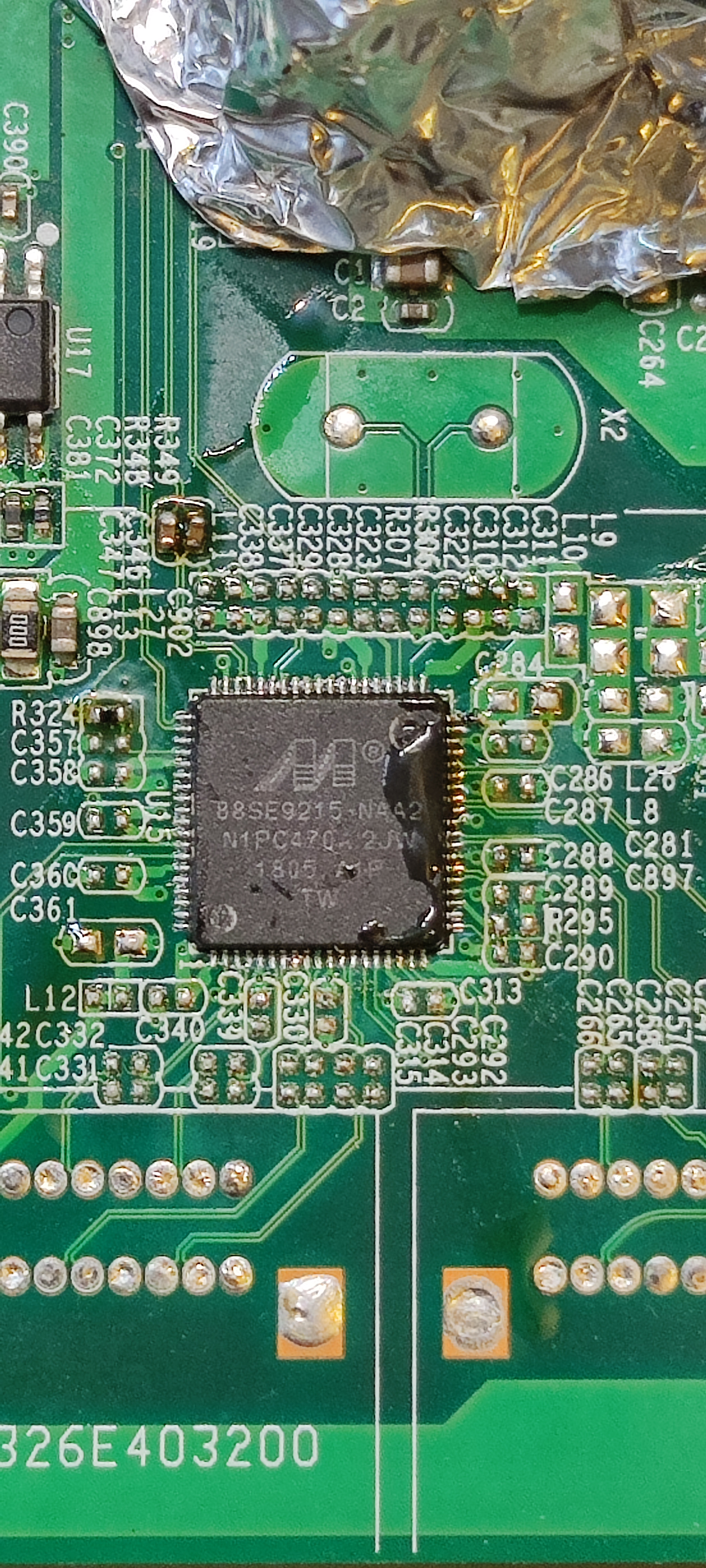

- 空板子做好隔热处理，上锡，上助焊剂，QFN封装焊接稍微复杂一些。
- 预热（如果有预热台更好），风枪300度，弱风。
- 上芯片，然后风枪450度，中高档风力，大火猛吹。
- 补焊，烙铁400度，引脚拖焊，并检查是否有虚焊。

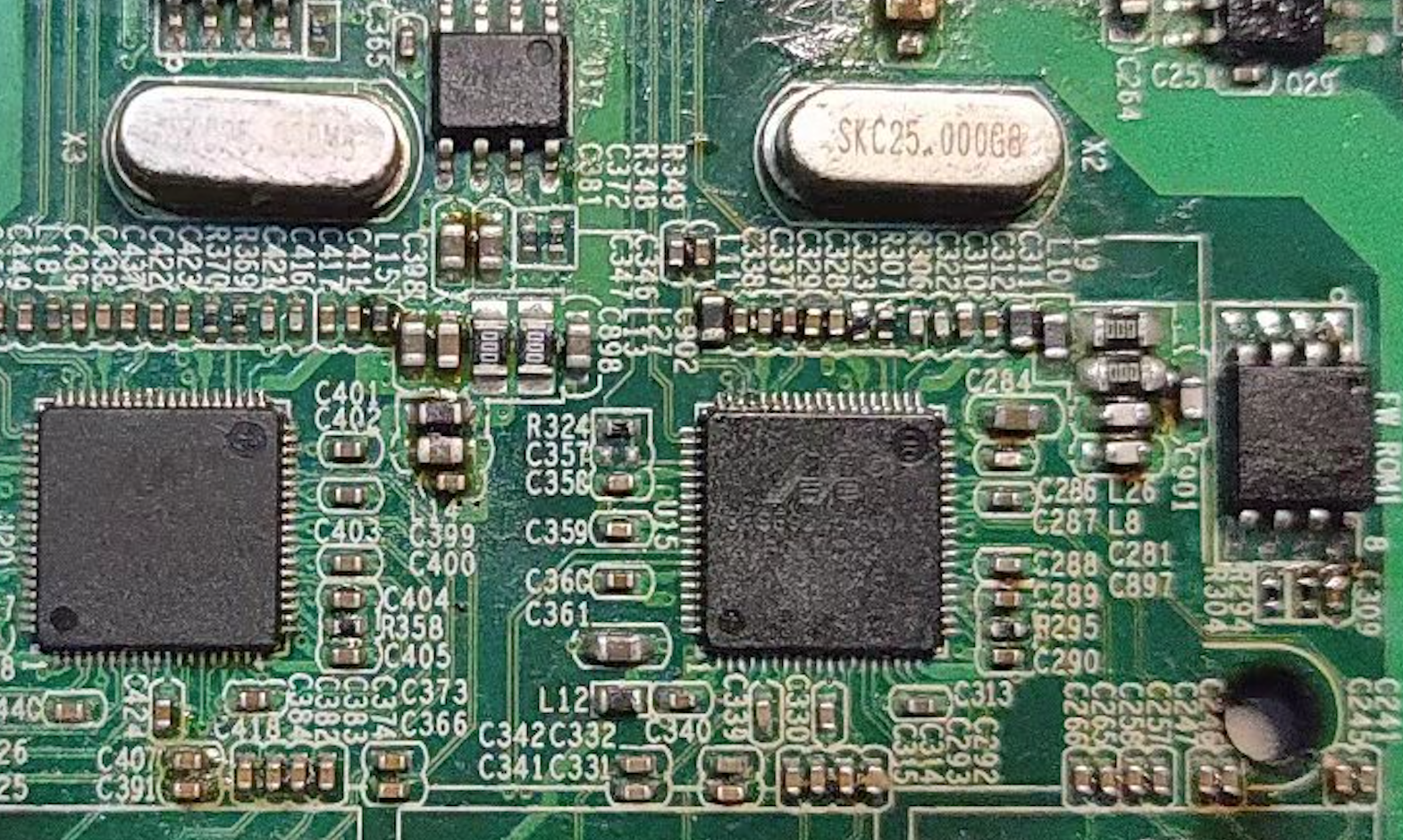

- 补齐外围电路。
- 完成！
结果验收

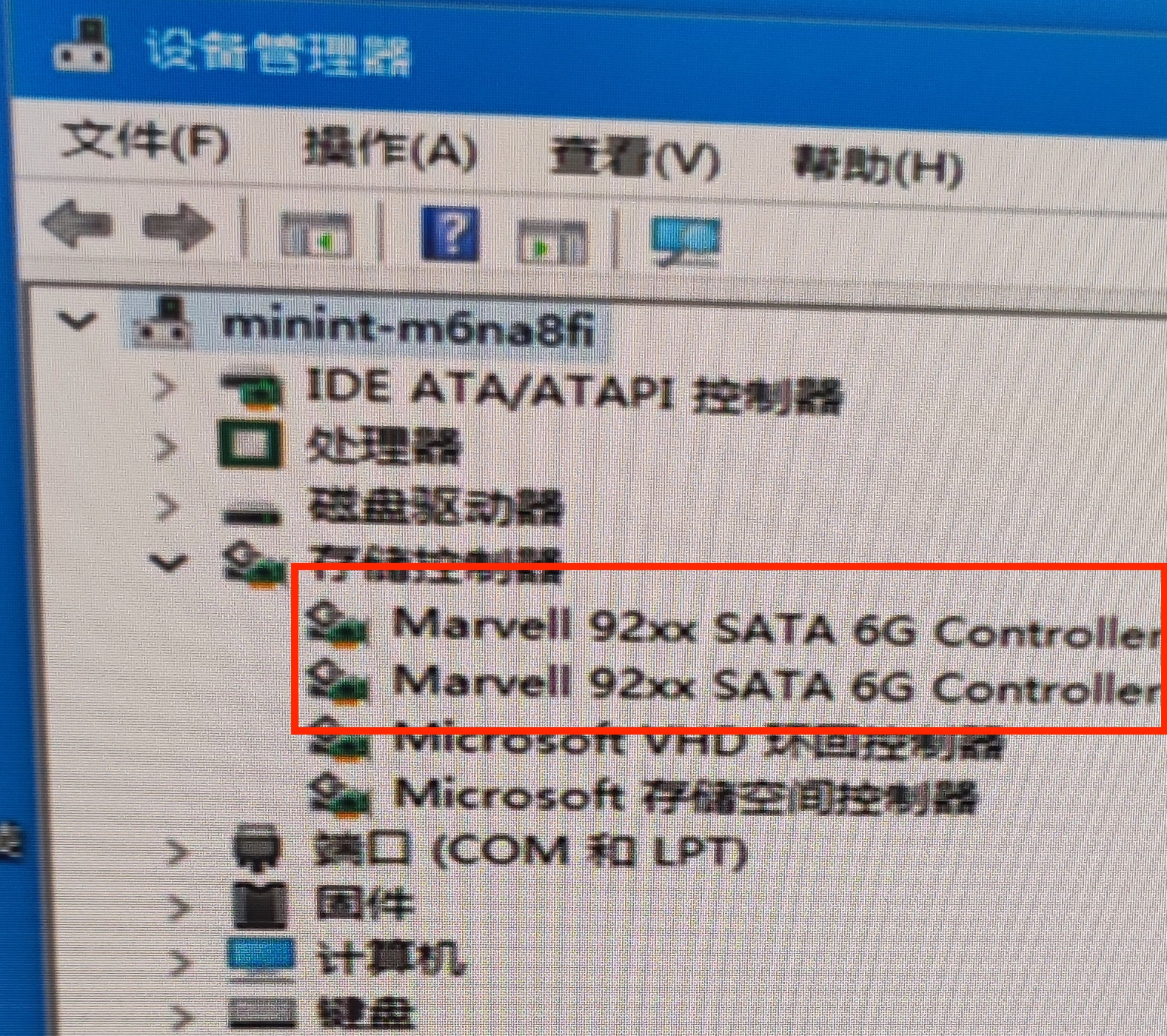

Windows下能看到两个9215芯片

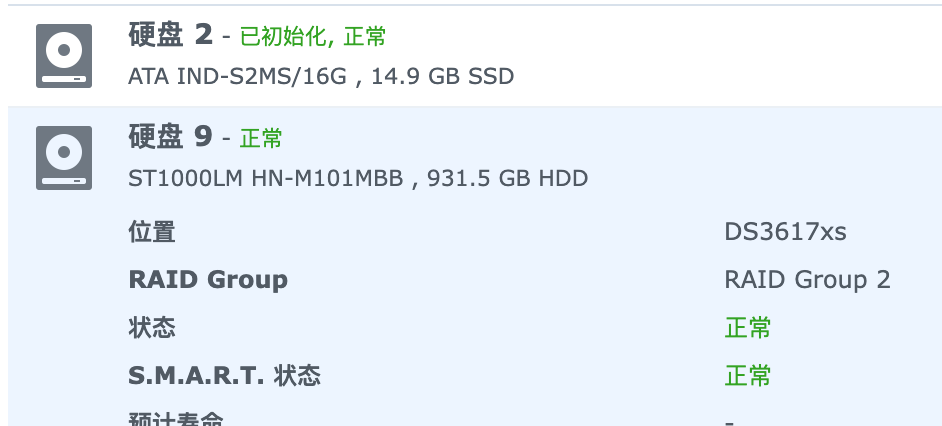

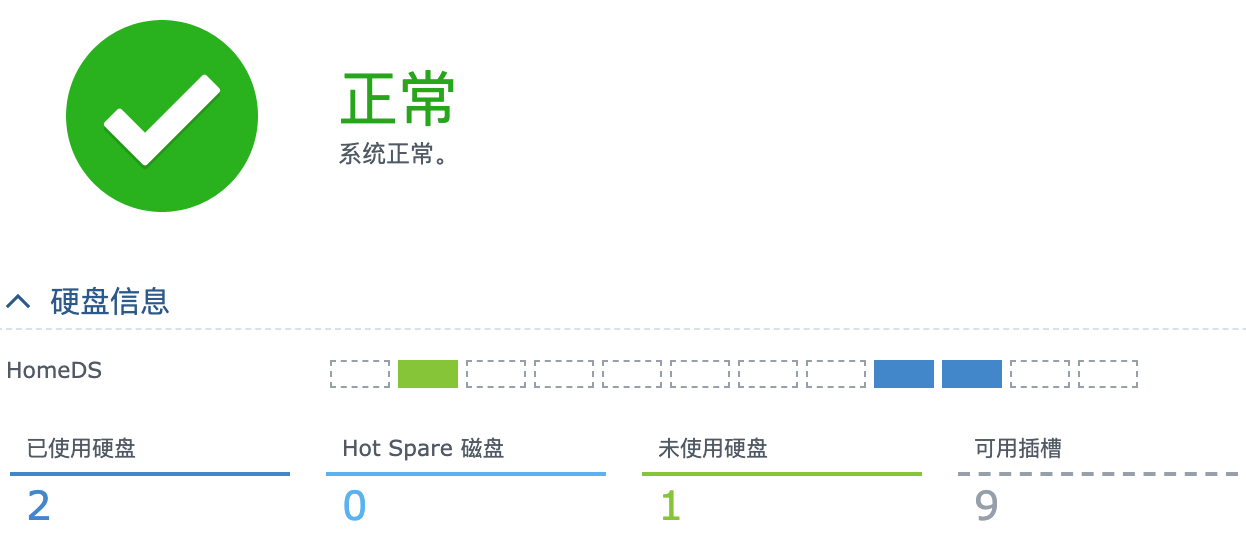

群辉能识别8个盘位且SMART信息可读

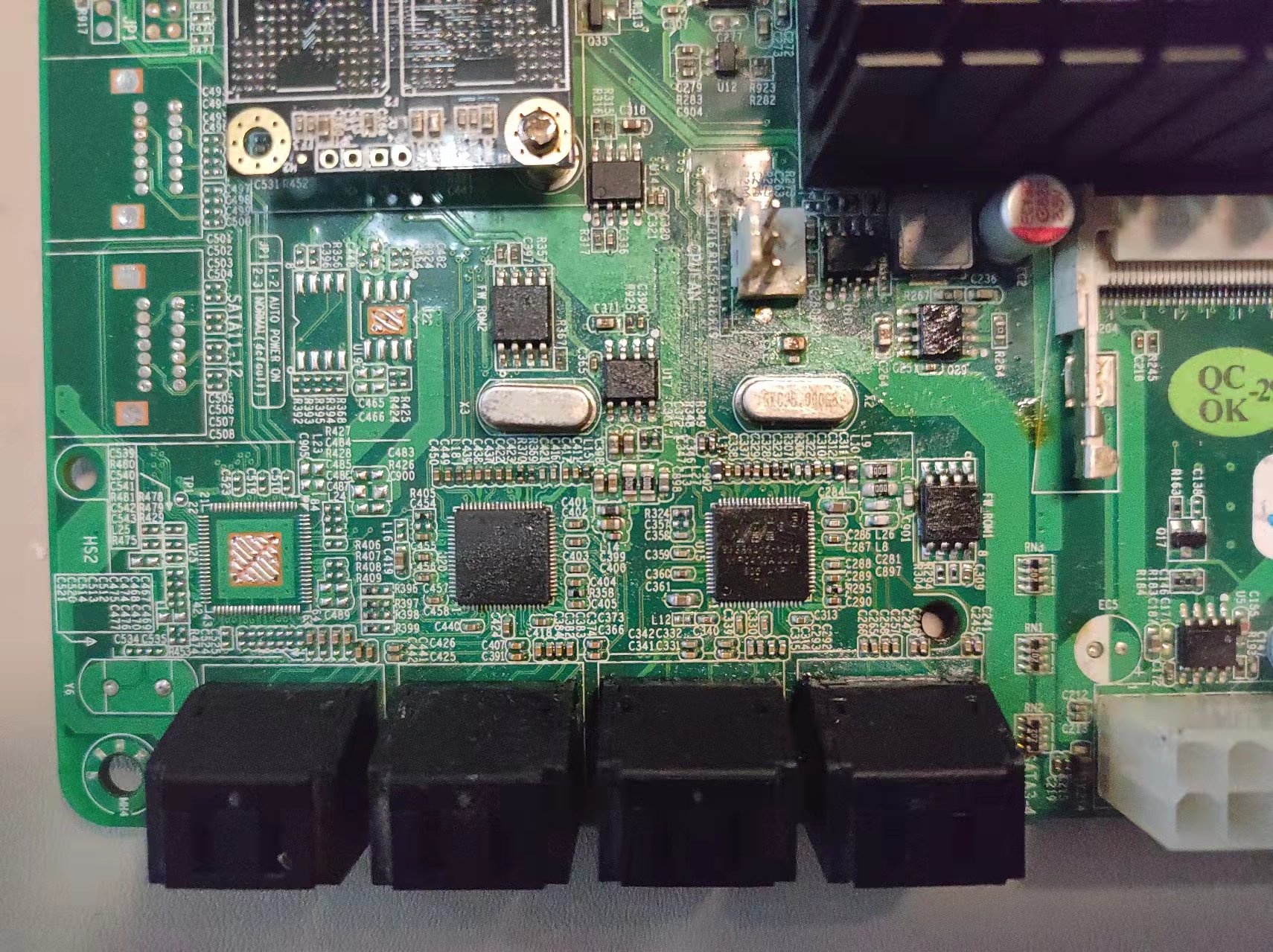

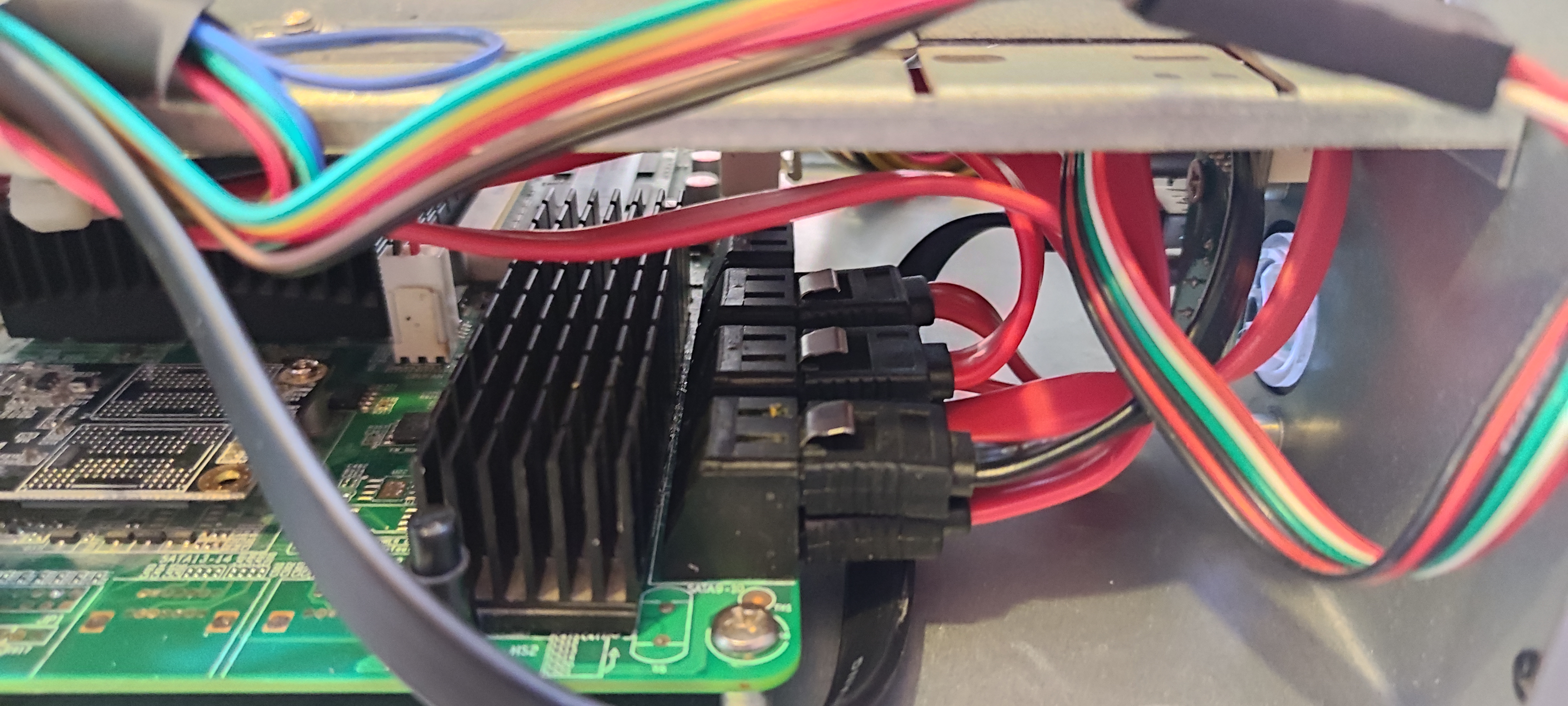

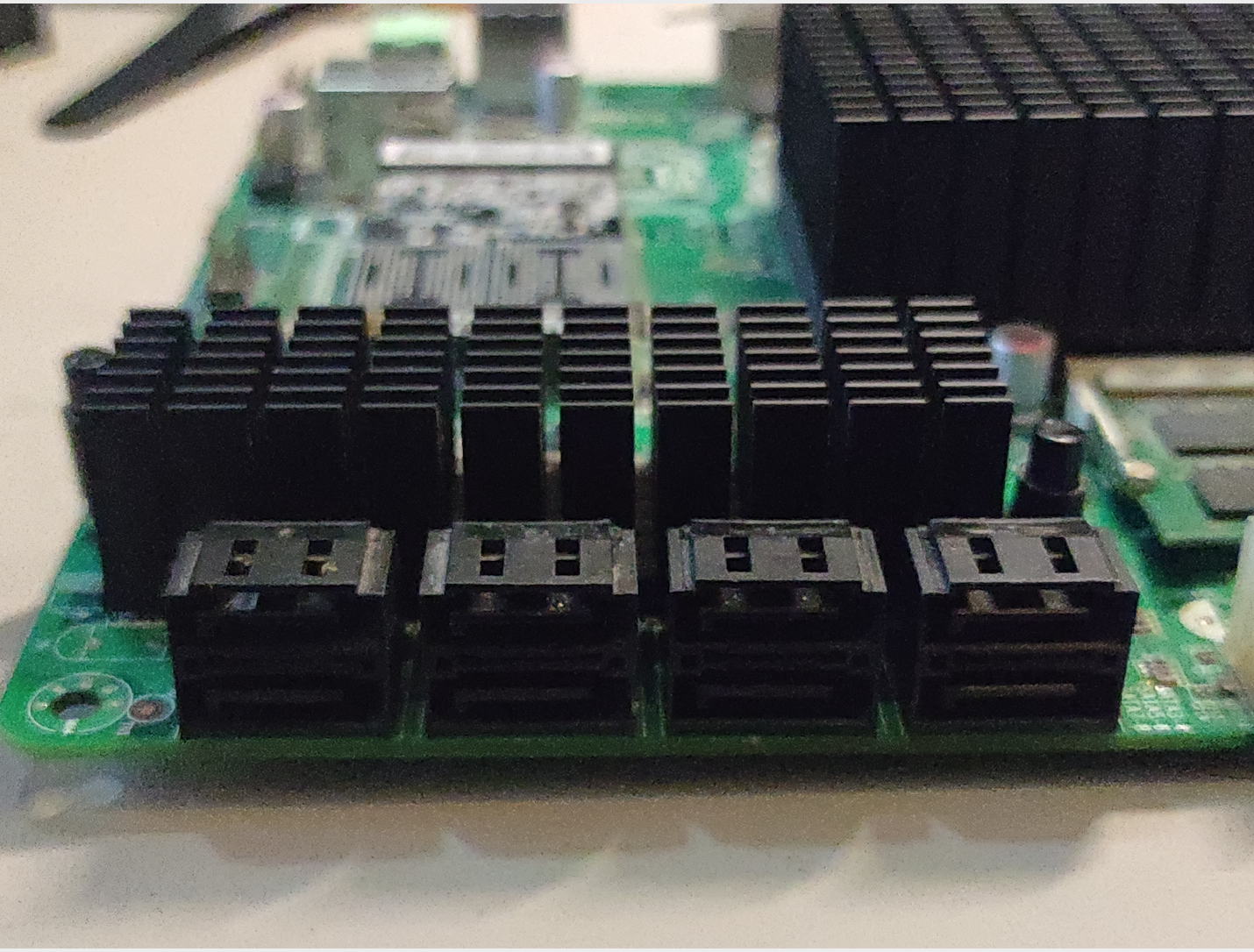

装机效果图
