目录
一、创建网络
（一）创建网络 - HTY2022
二、创建实例
（一）基于WindowsThinPC镜像创建HTY_win7实例
（二）基于centos7创建master实例
（三）基于centos7创建slave1实例
（四）基于centos7创建slave2实例
四、查看实例
（二）查看从节点slave1实例
（三）查看从节点slave2实例
（四）查看hw_win7实例
五、查看网络
（一）查看已有网络
（二）查看路由
（三）查看网络拓扑
一、创建网络
（一）创建网络 - HTY2022
单击“项目 - 网络 - 网络”

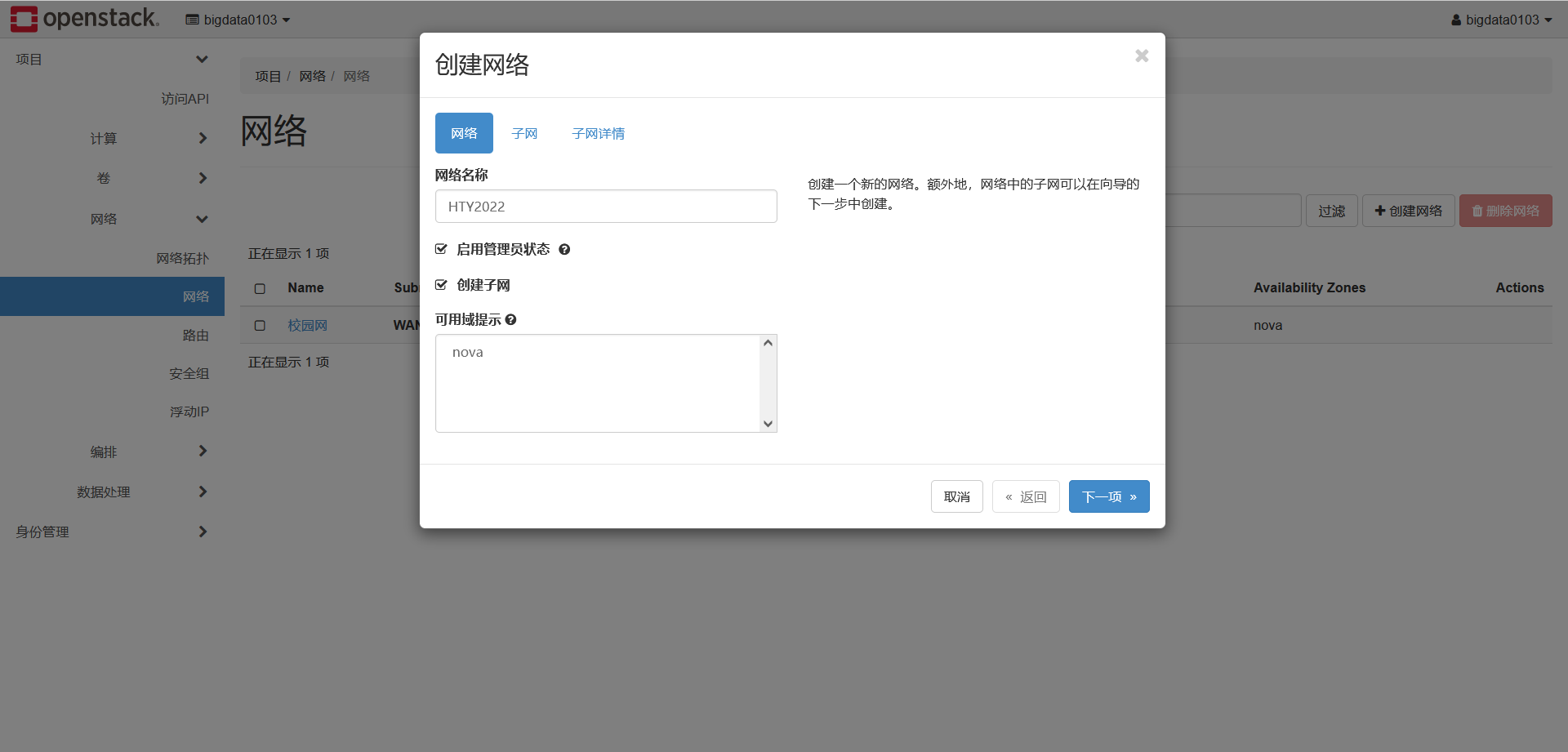

单击【创建网络】按钮，在弹出的对话框里输入网络名称

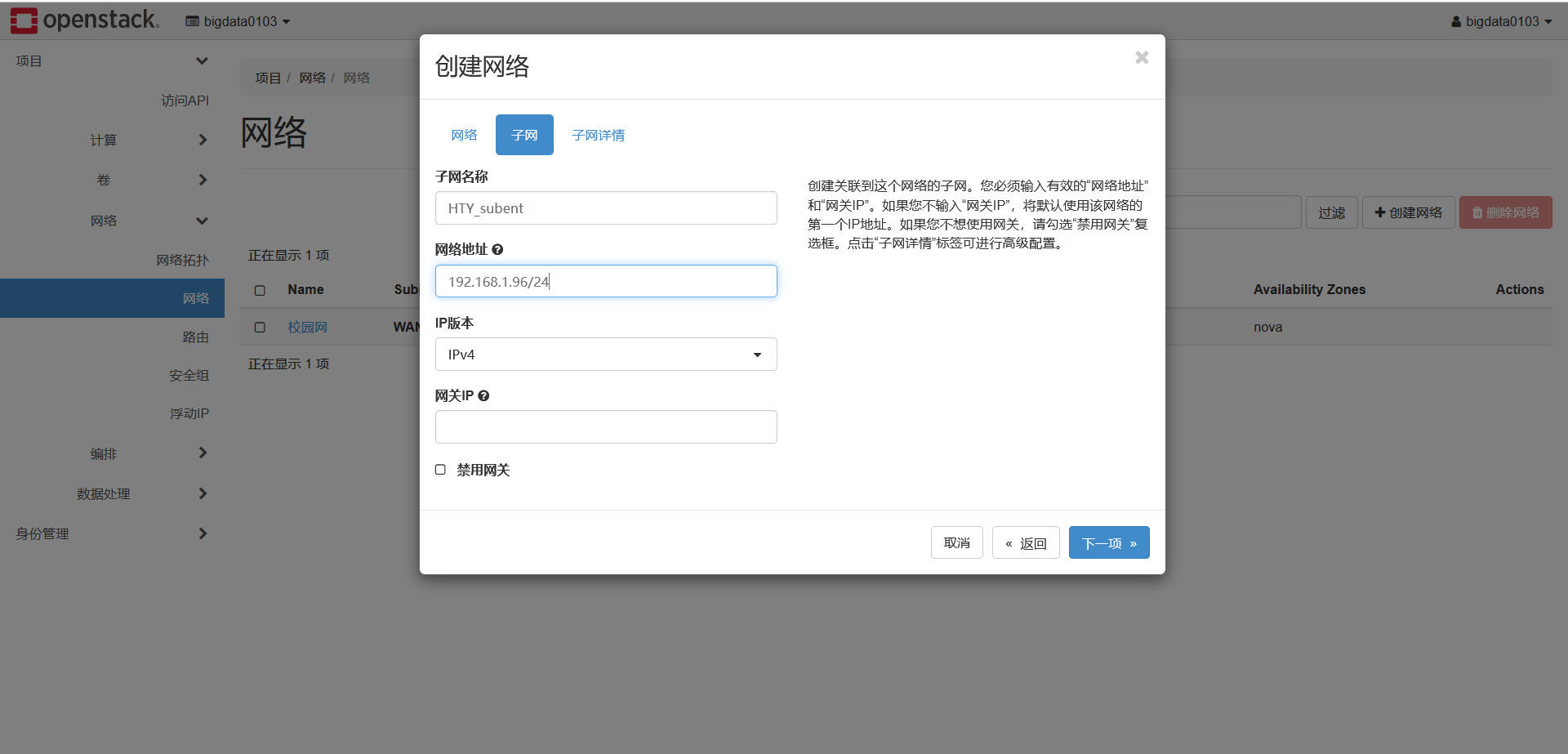

单击【下一项】按钮（IP地址后面跟/24表示掩码位是24位，子网掩码是255.255.255.0的IP地址，其主机位最多有254个）

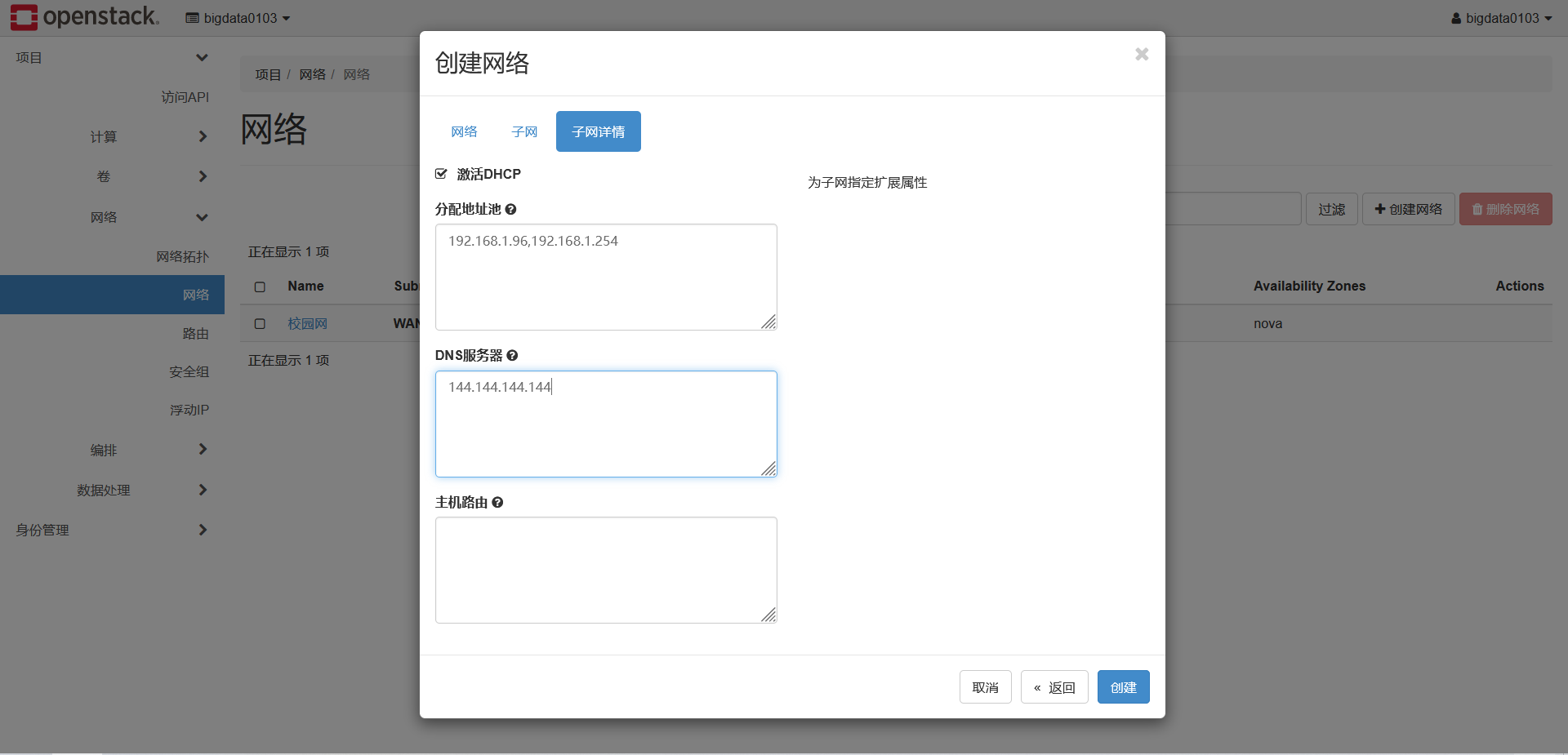

单击【下一项】按钮

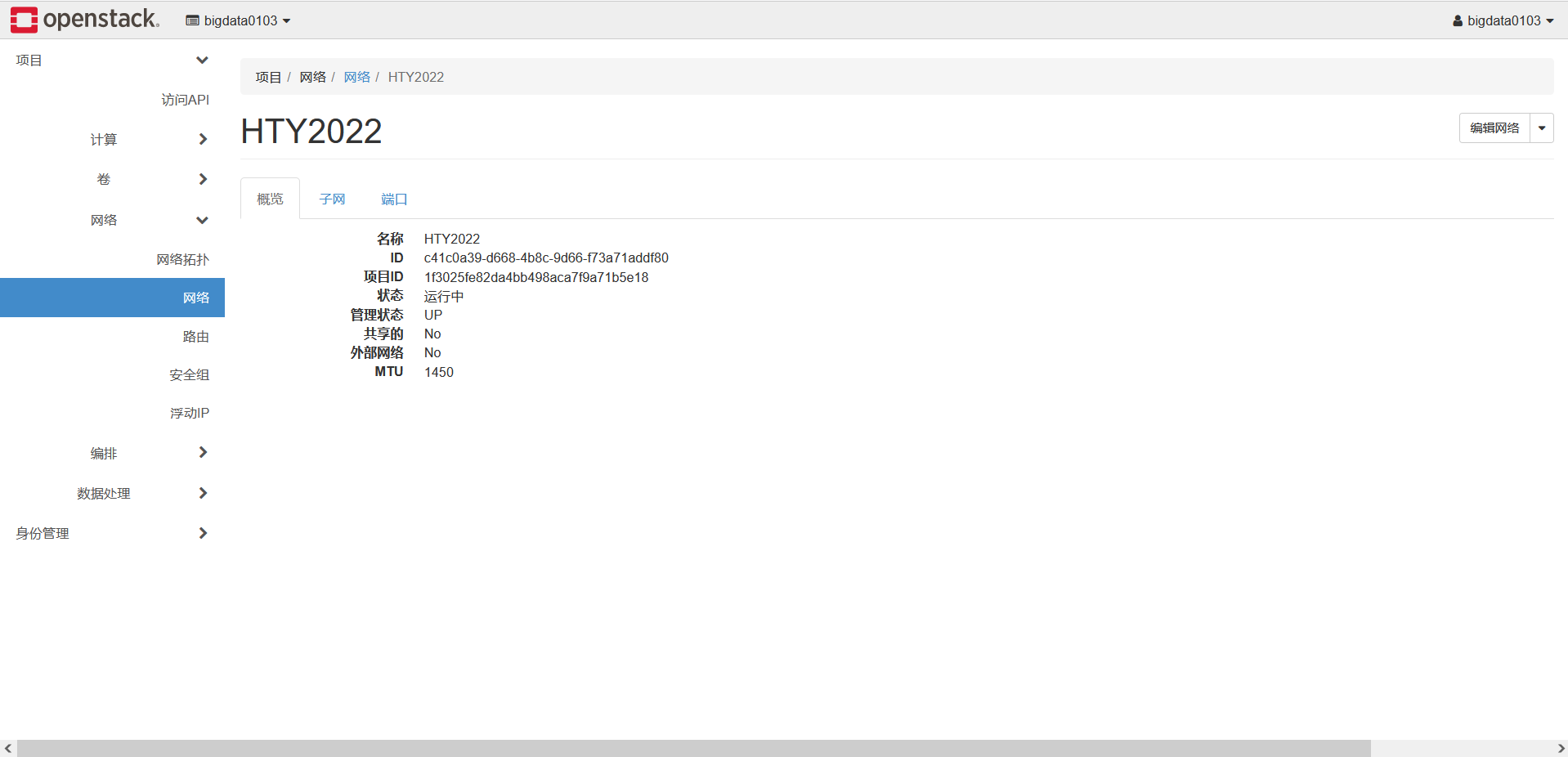

单击【创建】按钮

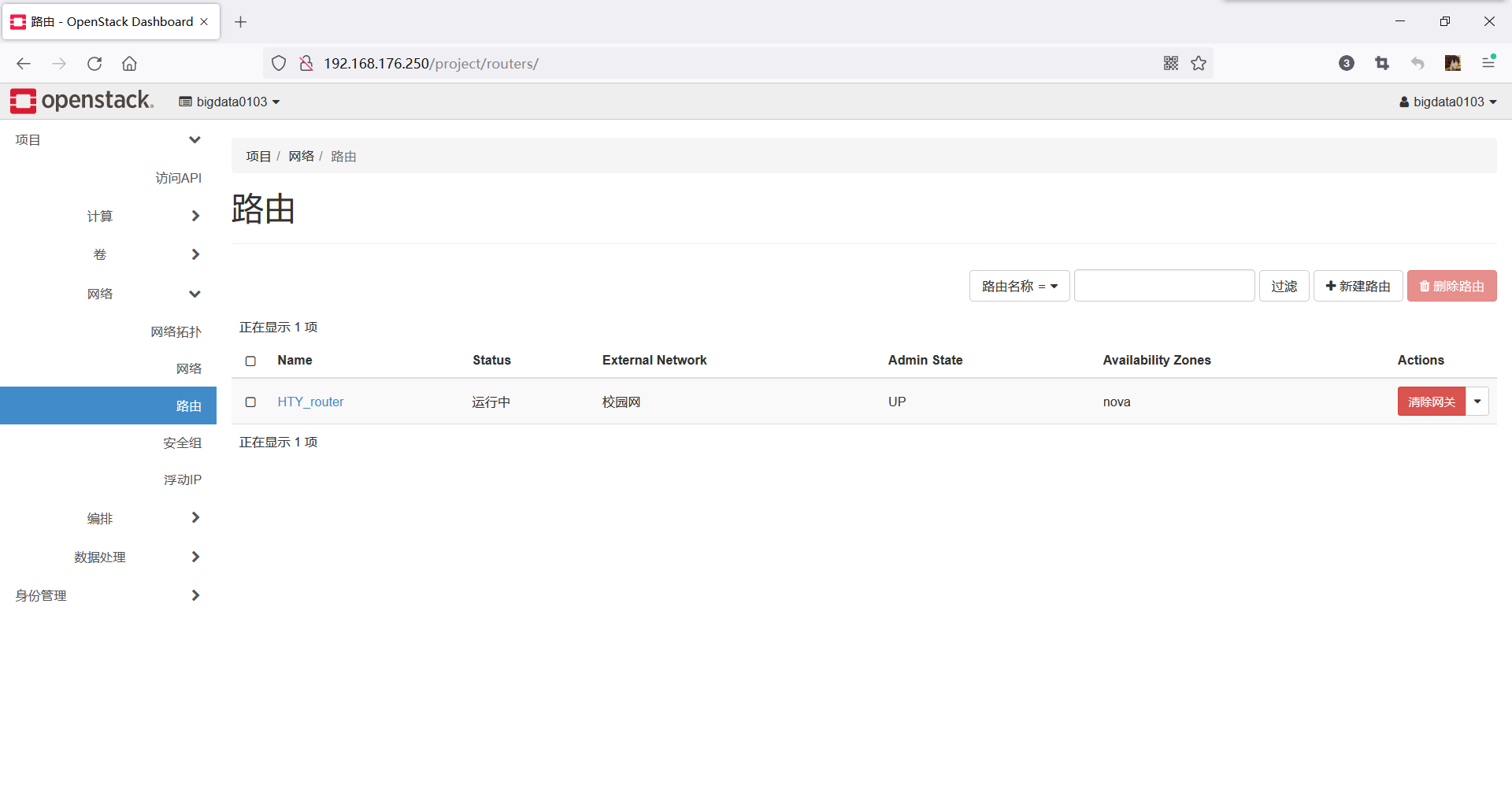

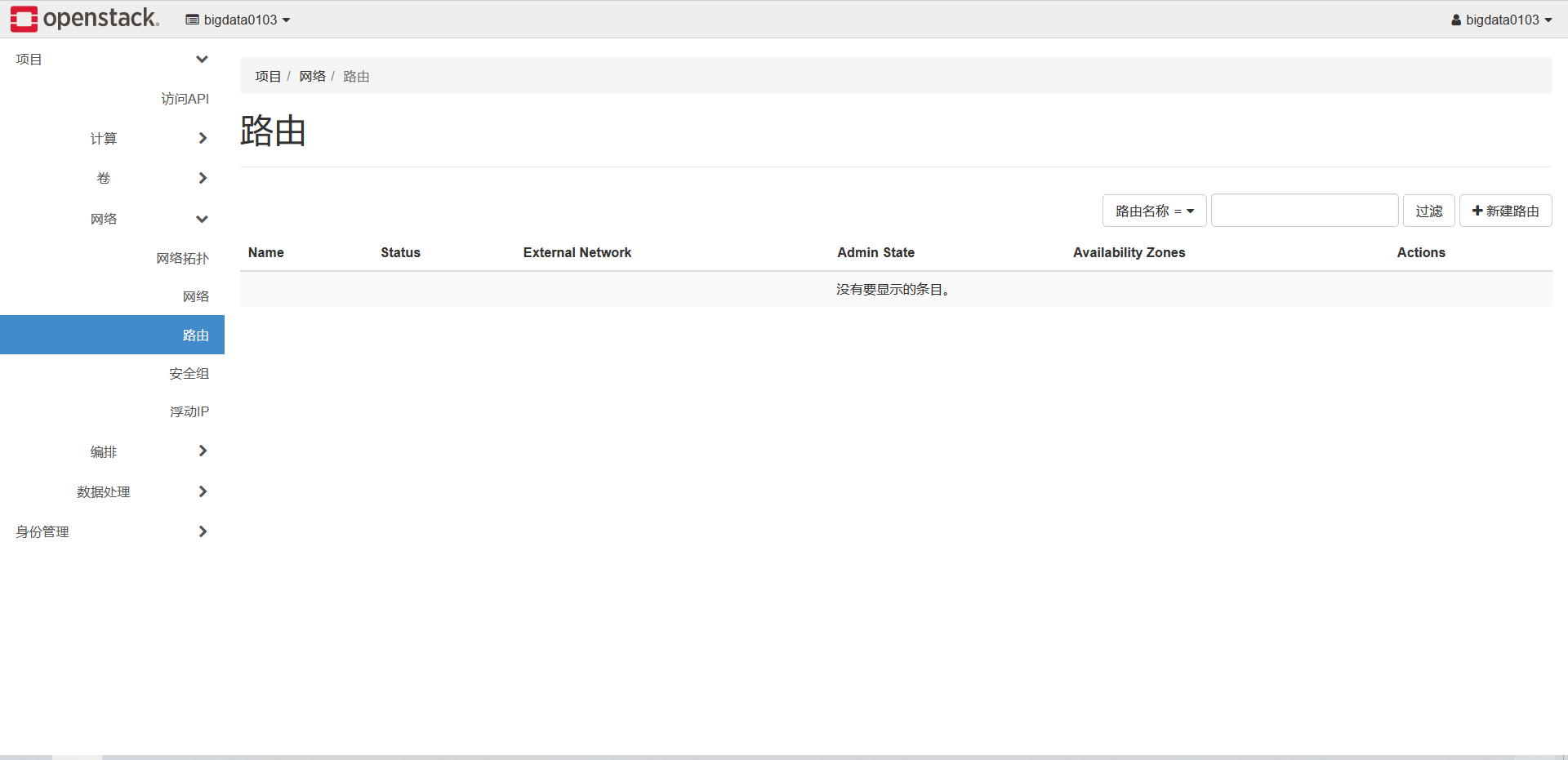

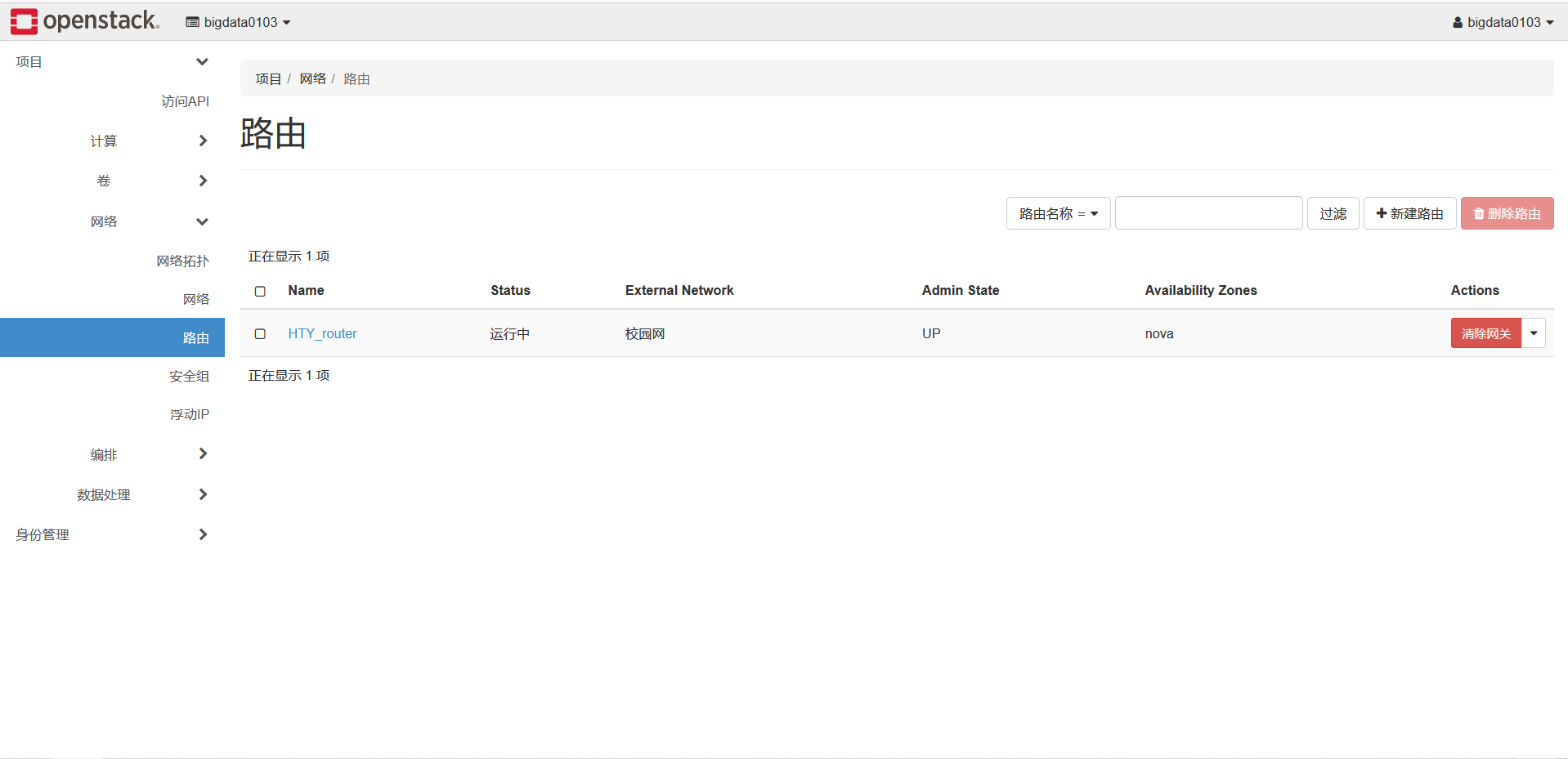

单击“项目 - 网络 - 路由”

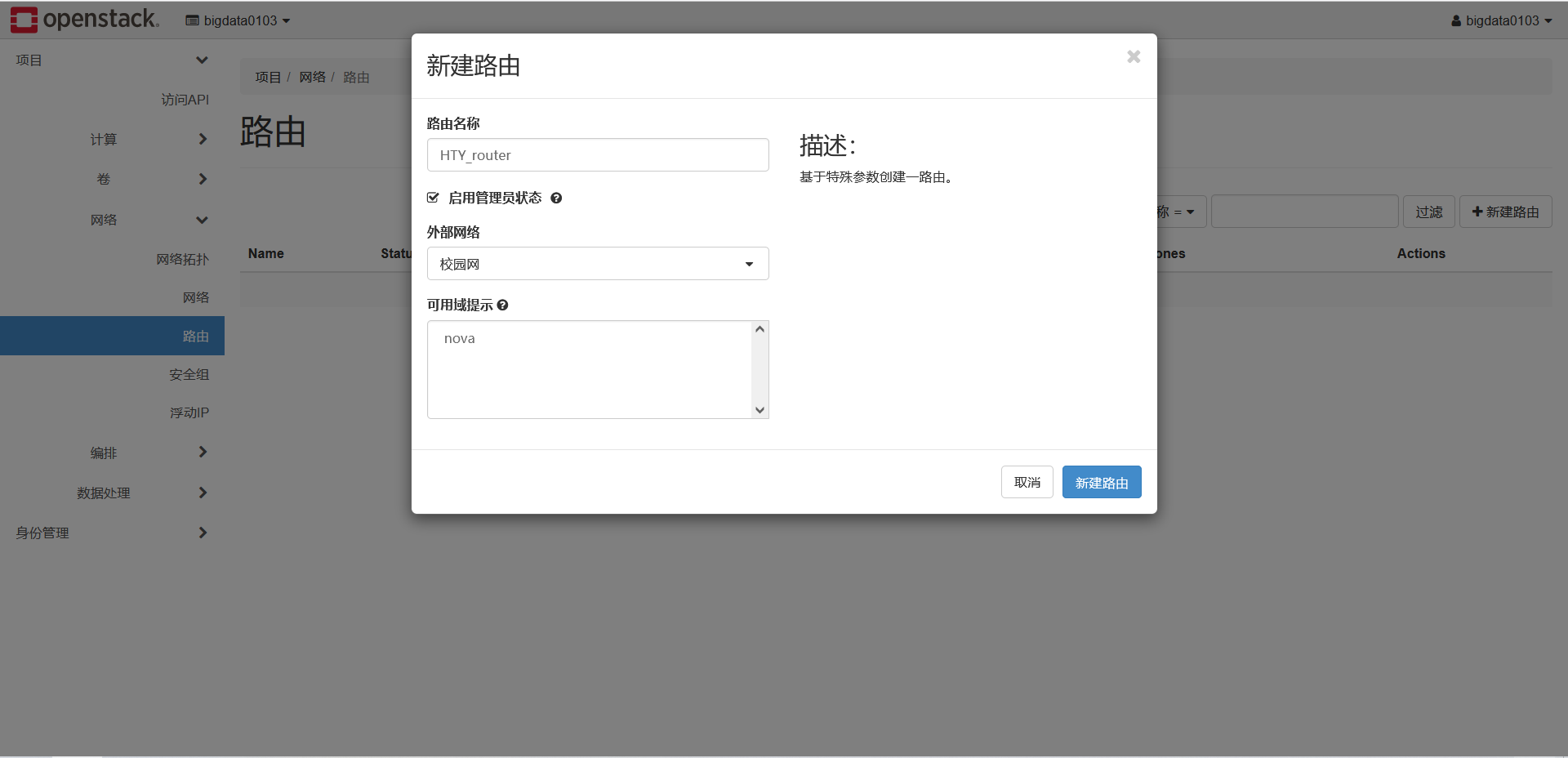

单击【新建路由】按钮，在弹出的对话框里设置路由名称和选择外部网络

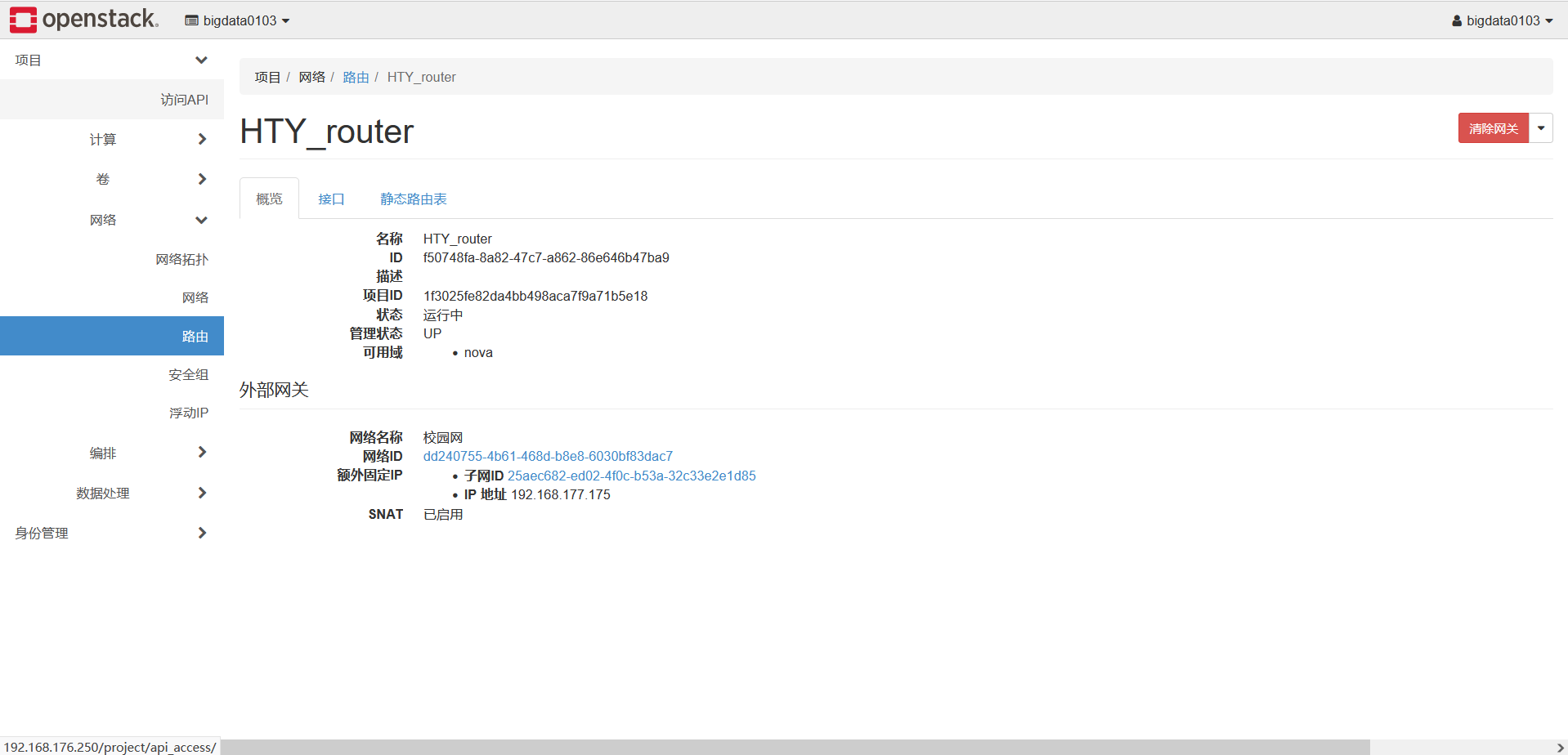

单击【新建路由】按钮

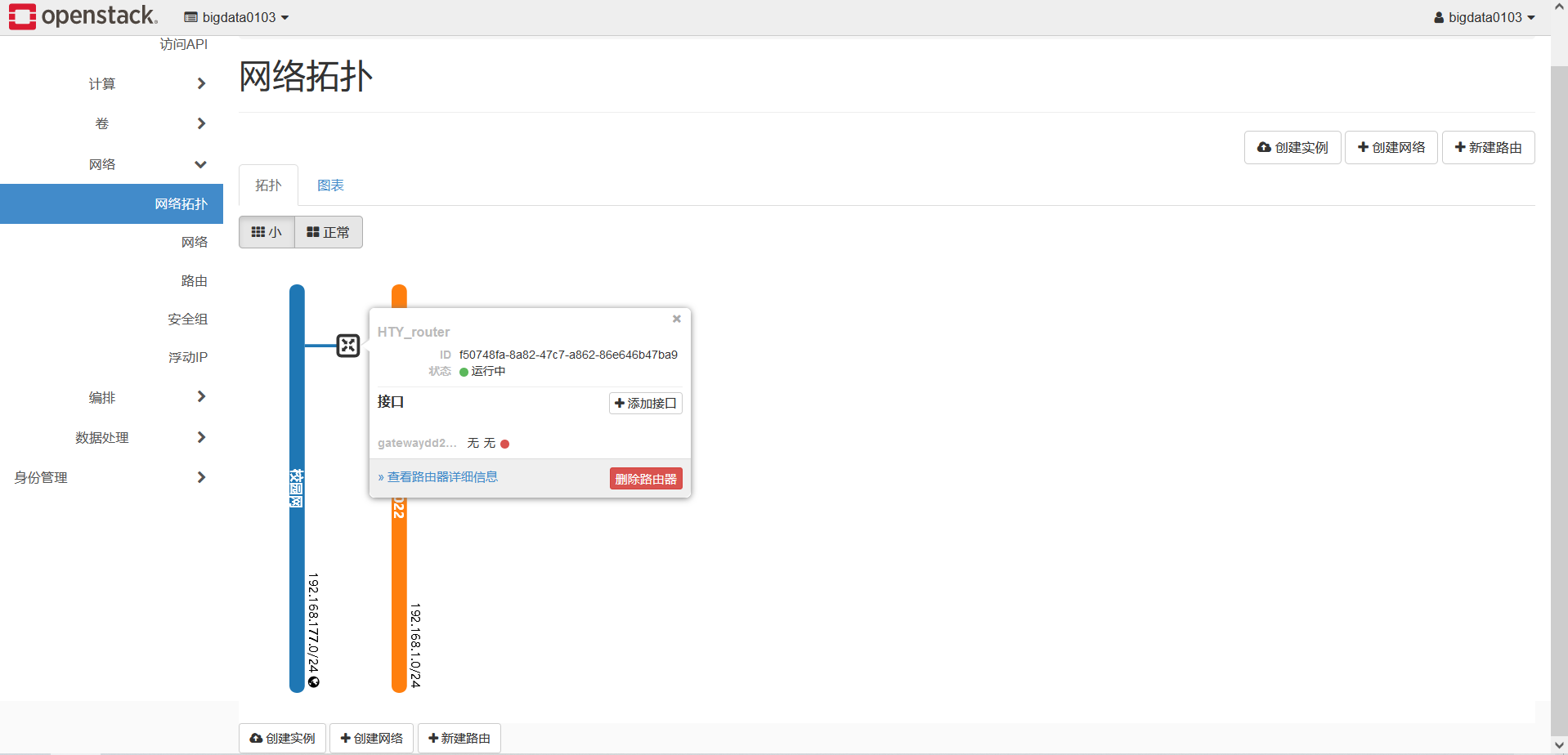

单击“项目 - 网络 - 网络拓扑”

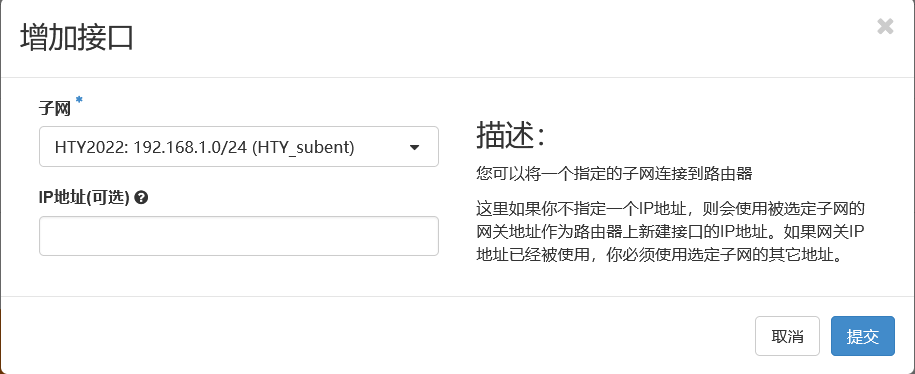

单击【添加接口】按钮，在弹出的对话框里选择子网
单击【提交】按钮

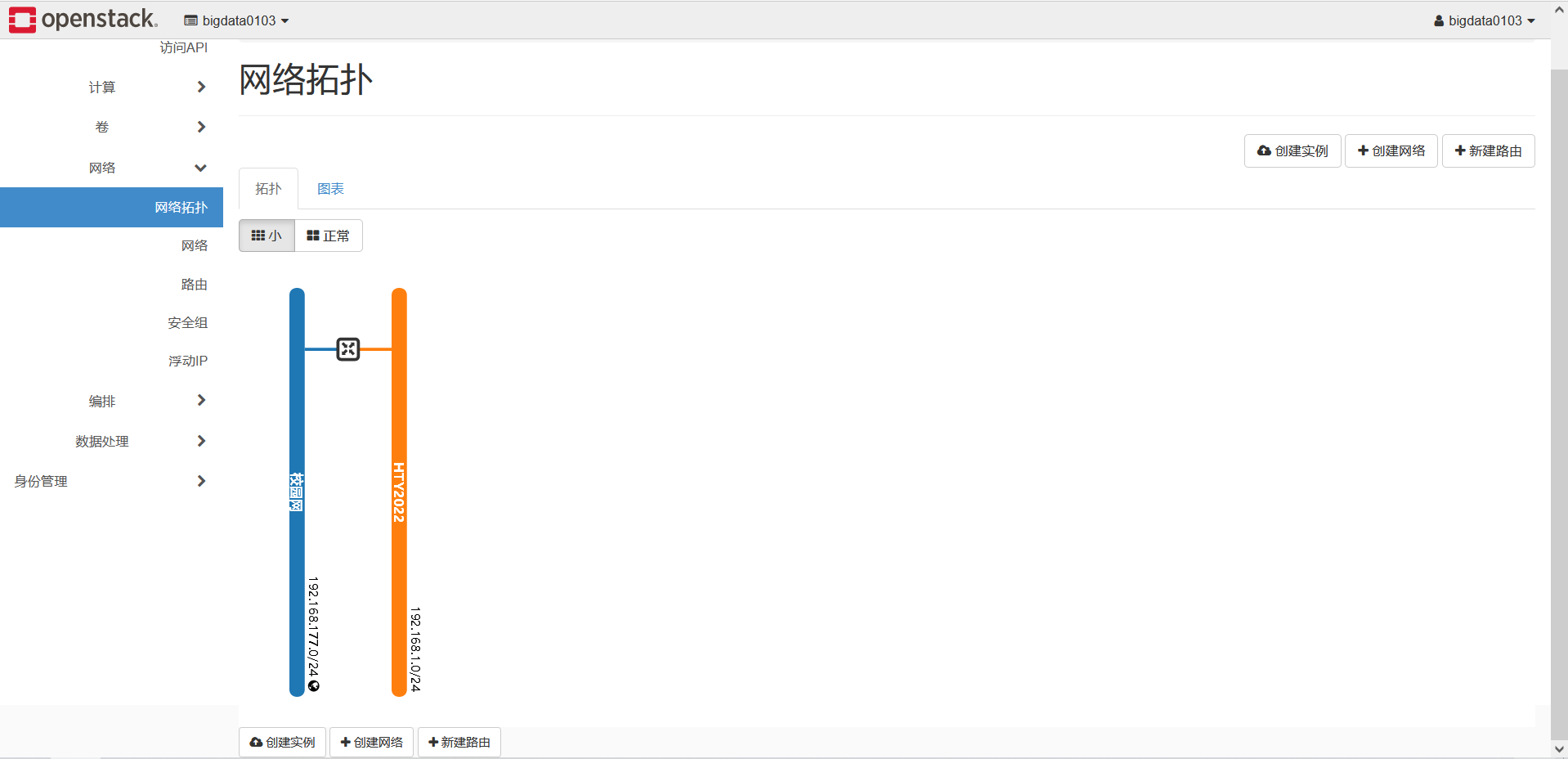

查看网络拓扑（校园网与子网成功建立了路由）
单击“项目 - 网络 - 网络”

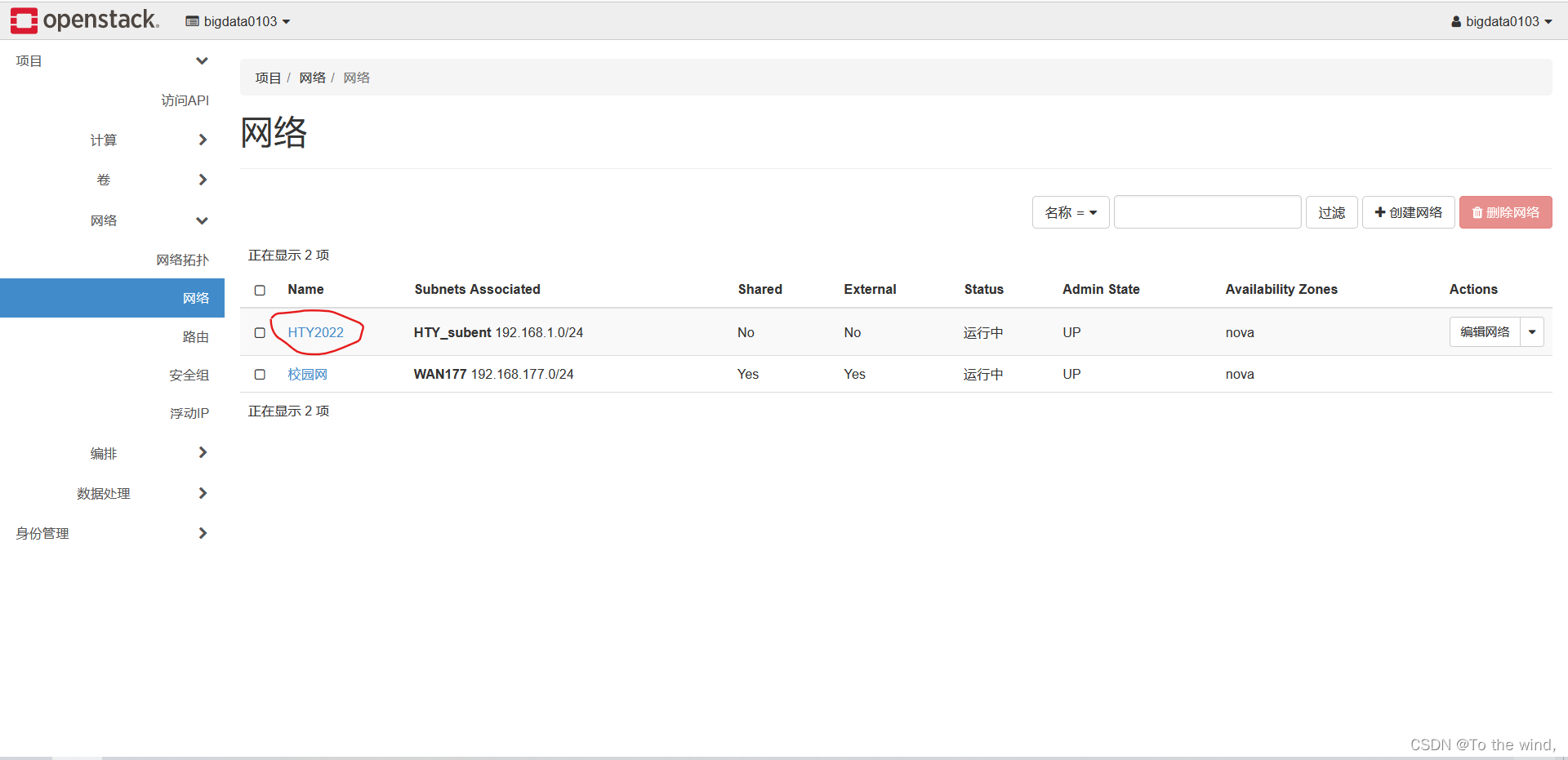

单击【LAN-HTY2022】

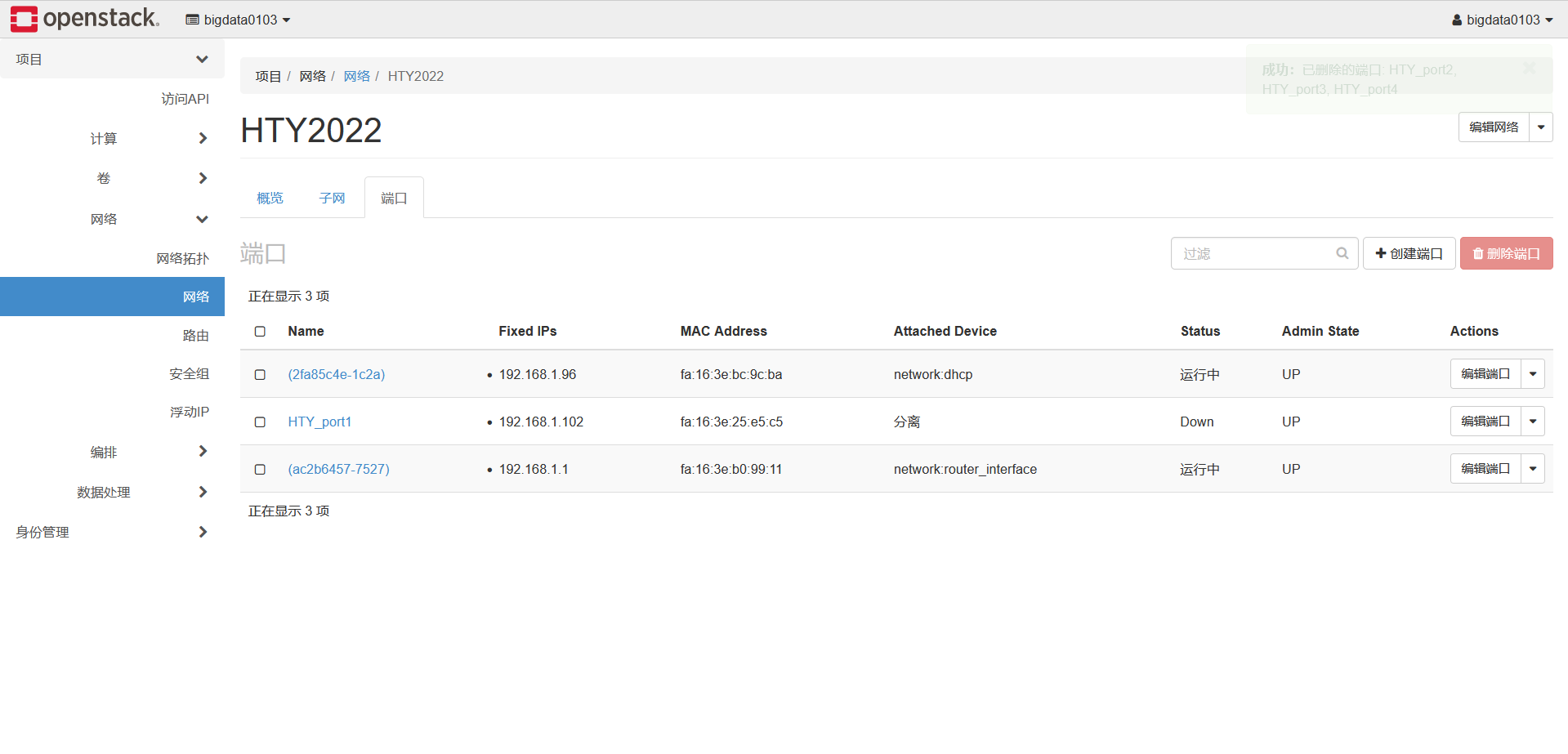

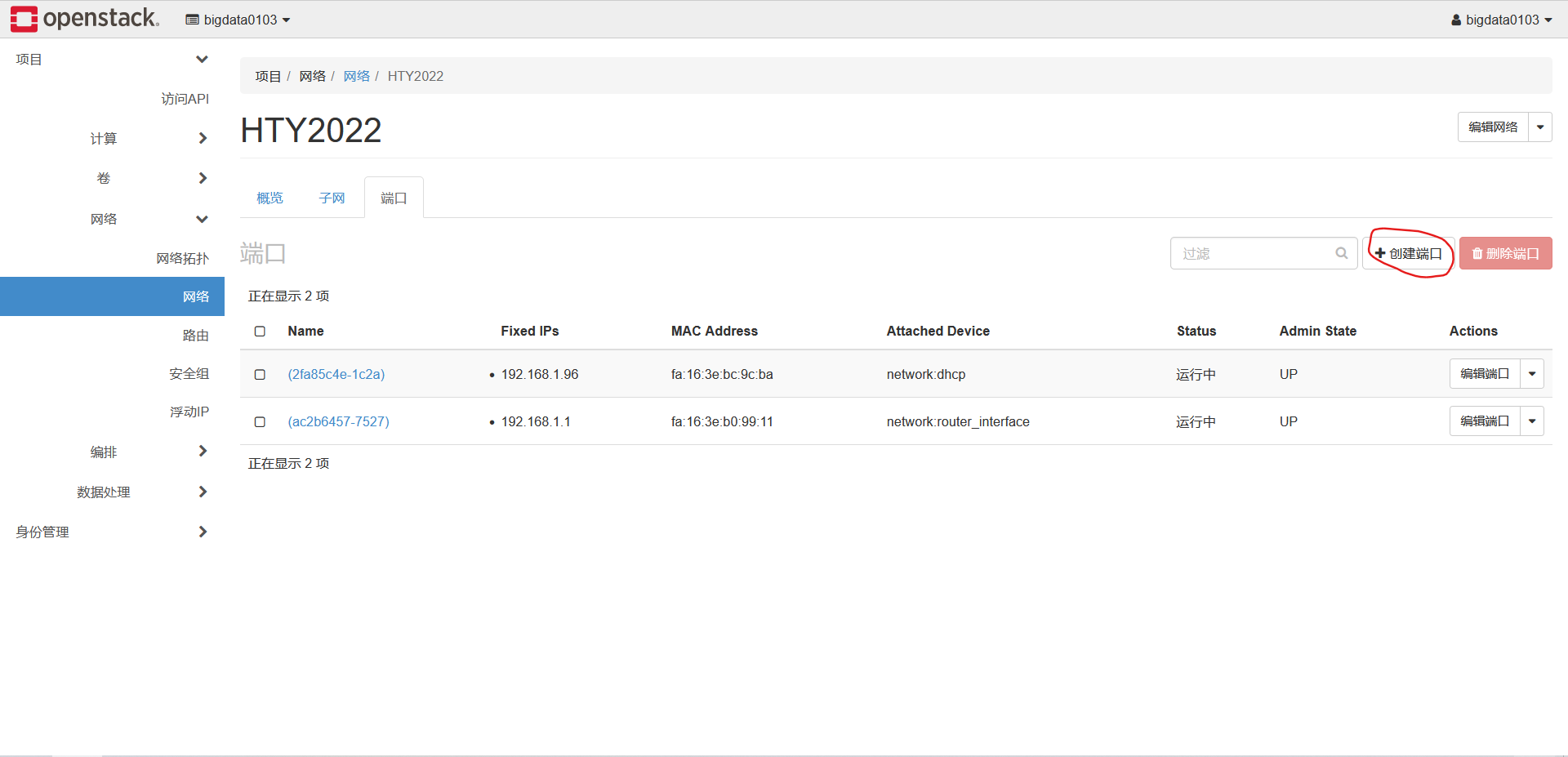

单击【端口】选项卡

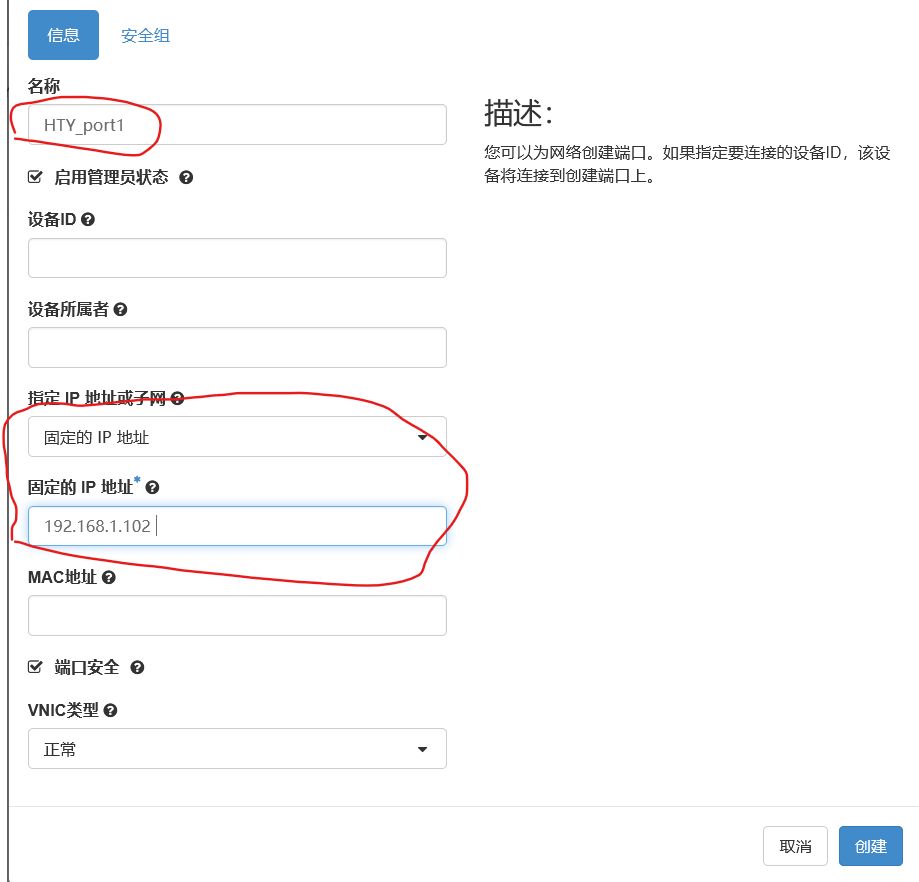

单击【创建端口】按钮，设置名称，指定IP地址
单击【创建】按钮

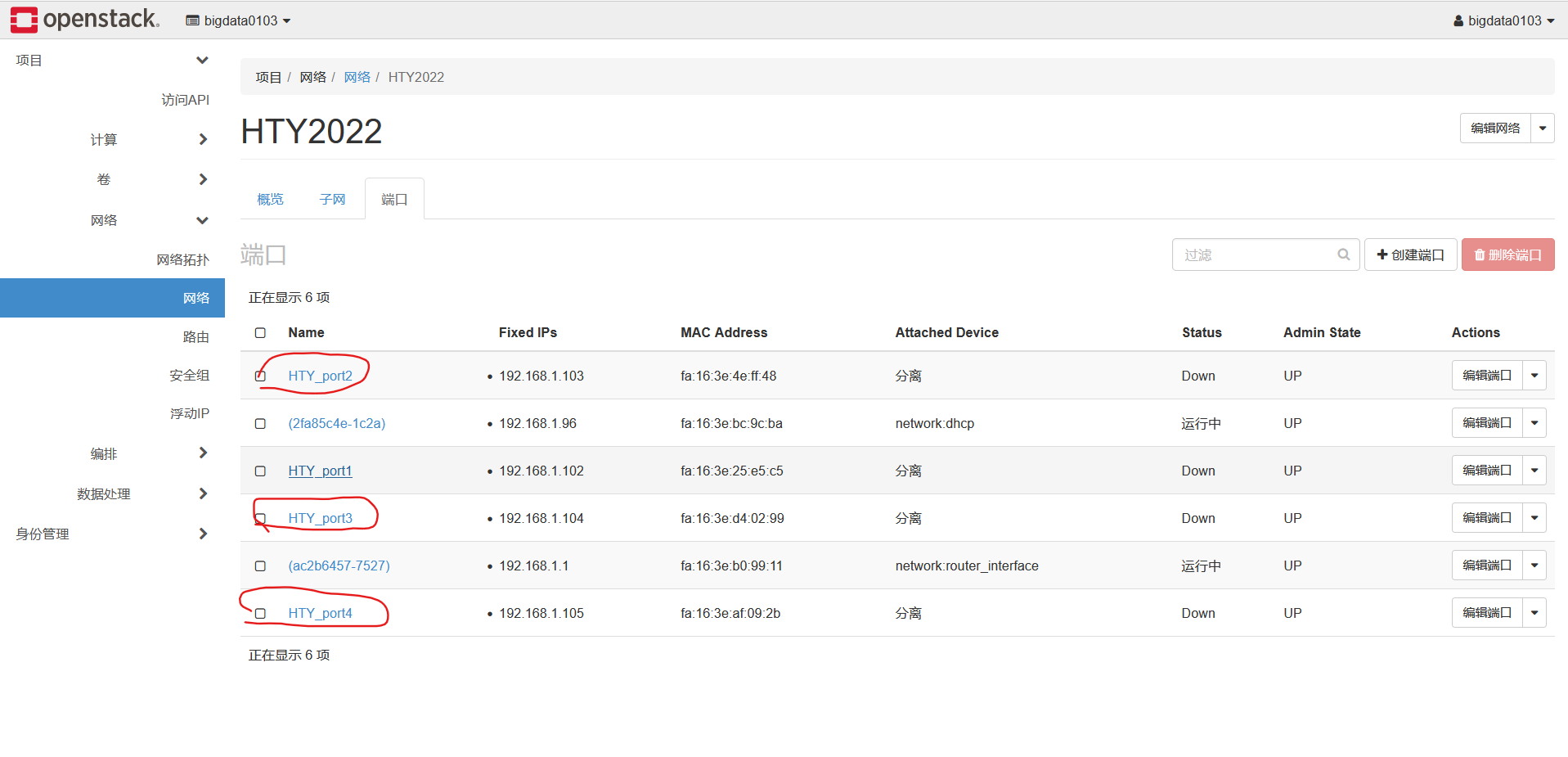

同理再创建三个端口 - hw_port2、hw_port3、hw_port4
二、创建实例
（一）基于WindowsThinPC镜像创建HTY_win7实例

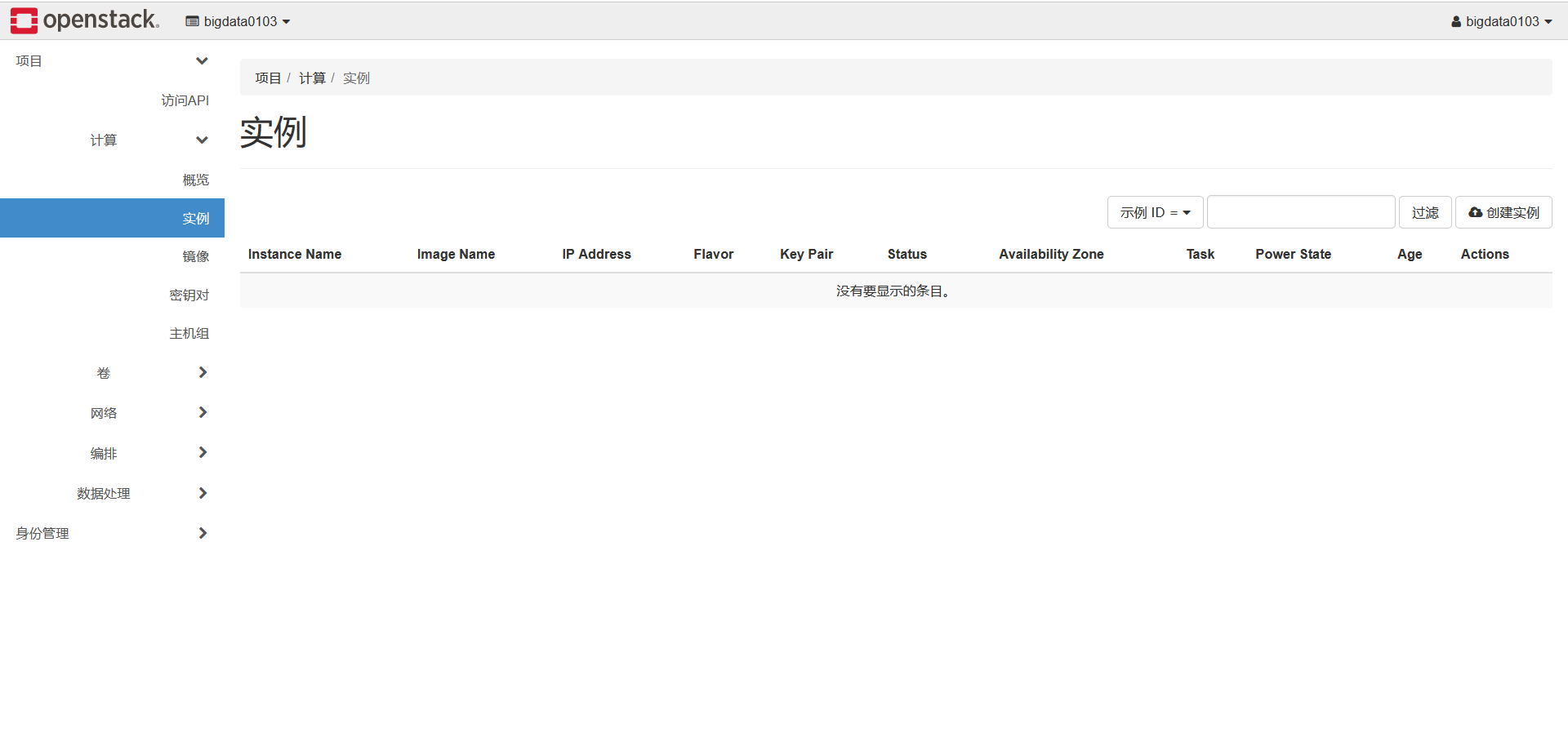

单击“项目 - 计算 - 实例”

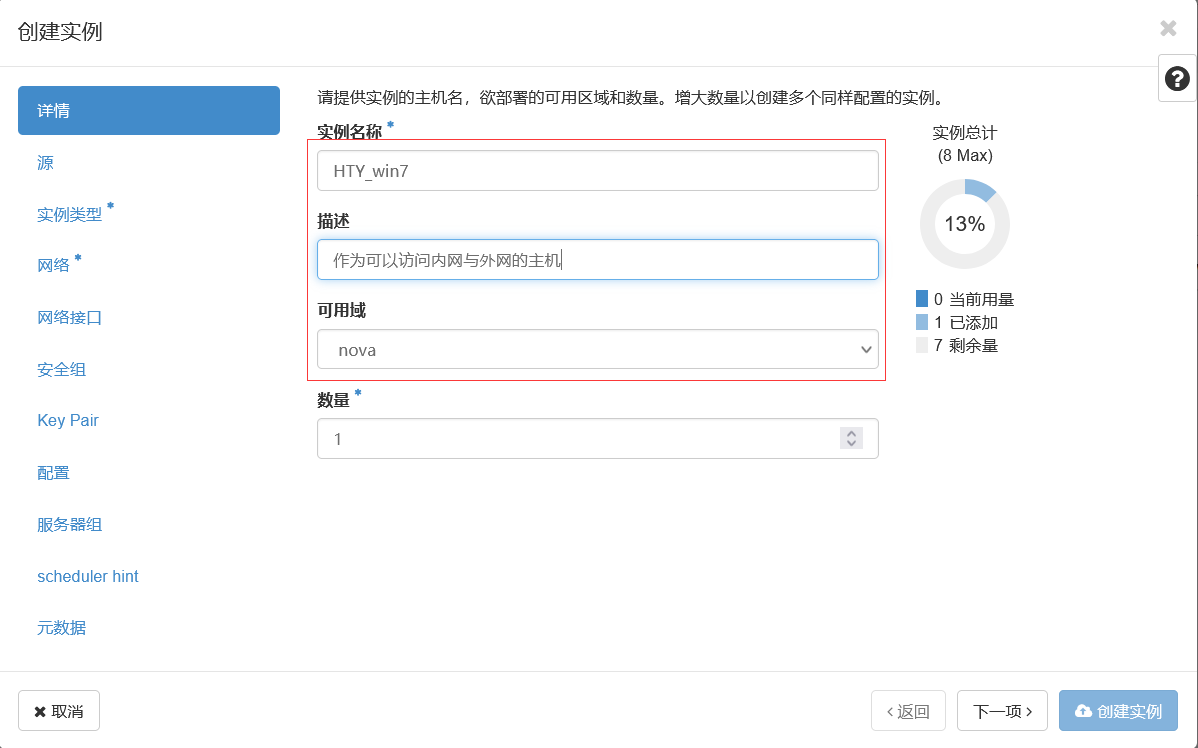

单击【创建实例】按钮，在弹出的对话框里输入实例名称，设置描述

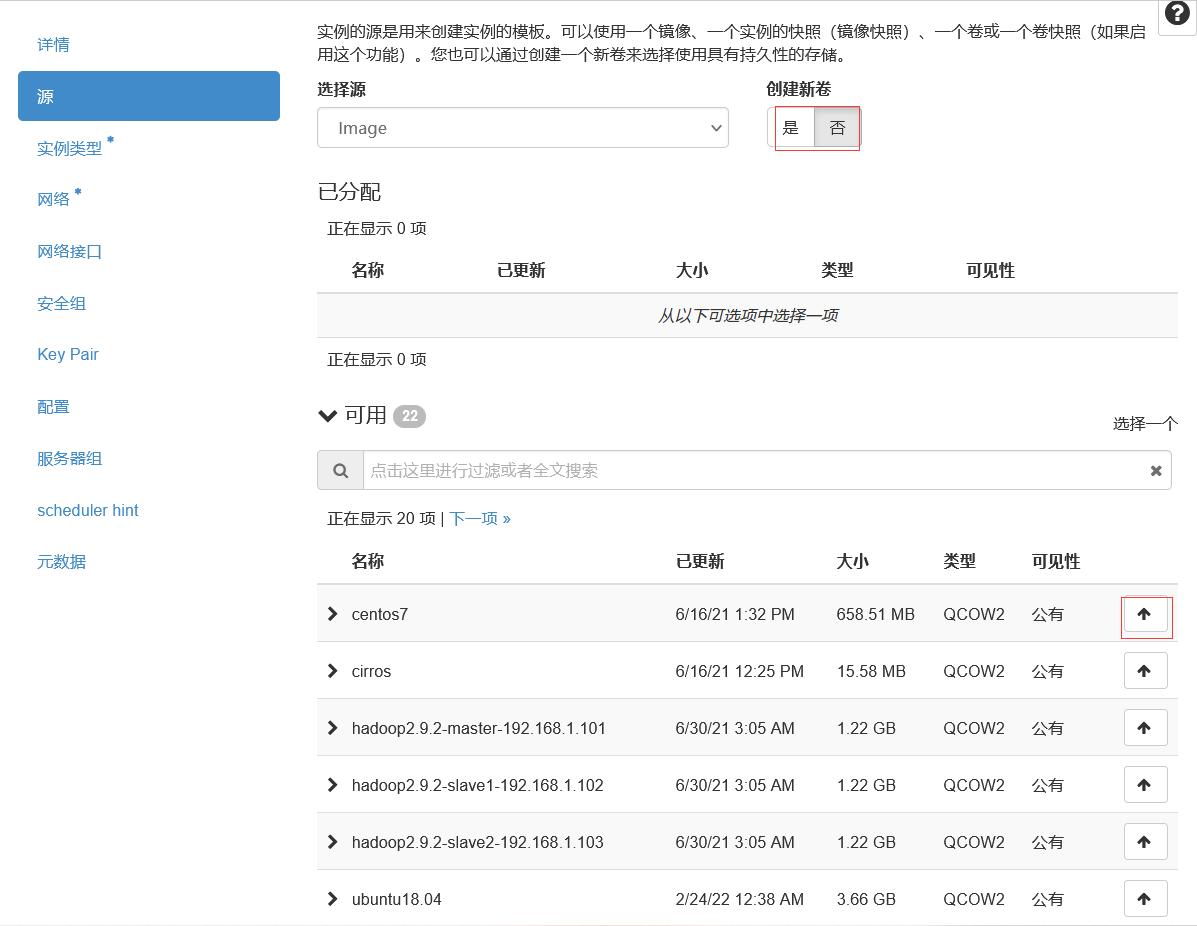

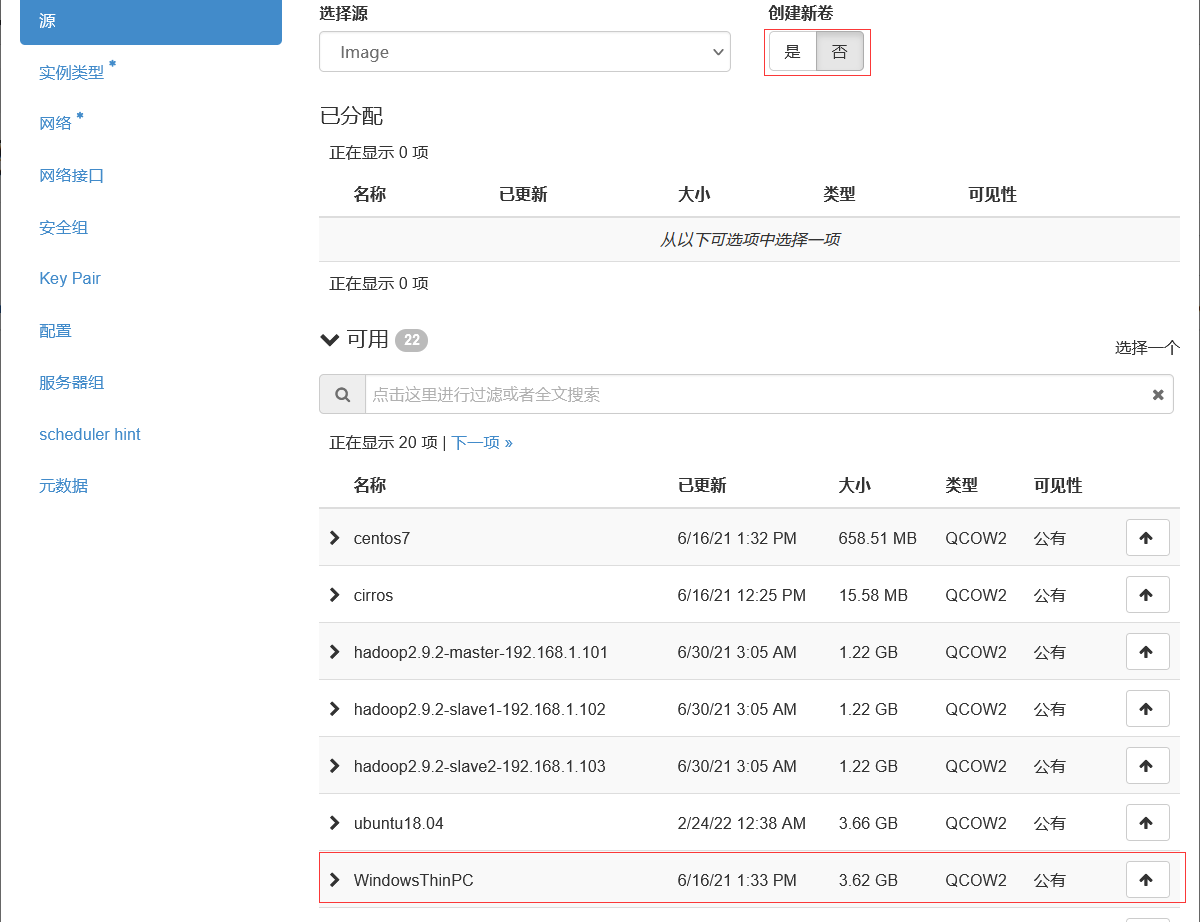

单击【下一项】按钮，选择镜像源的向上箭头，创建新卷选择“否”

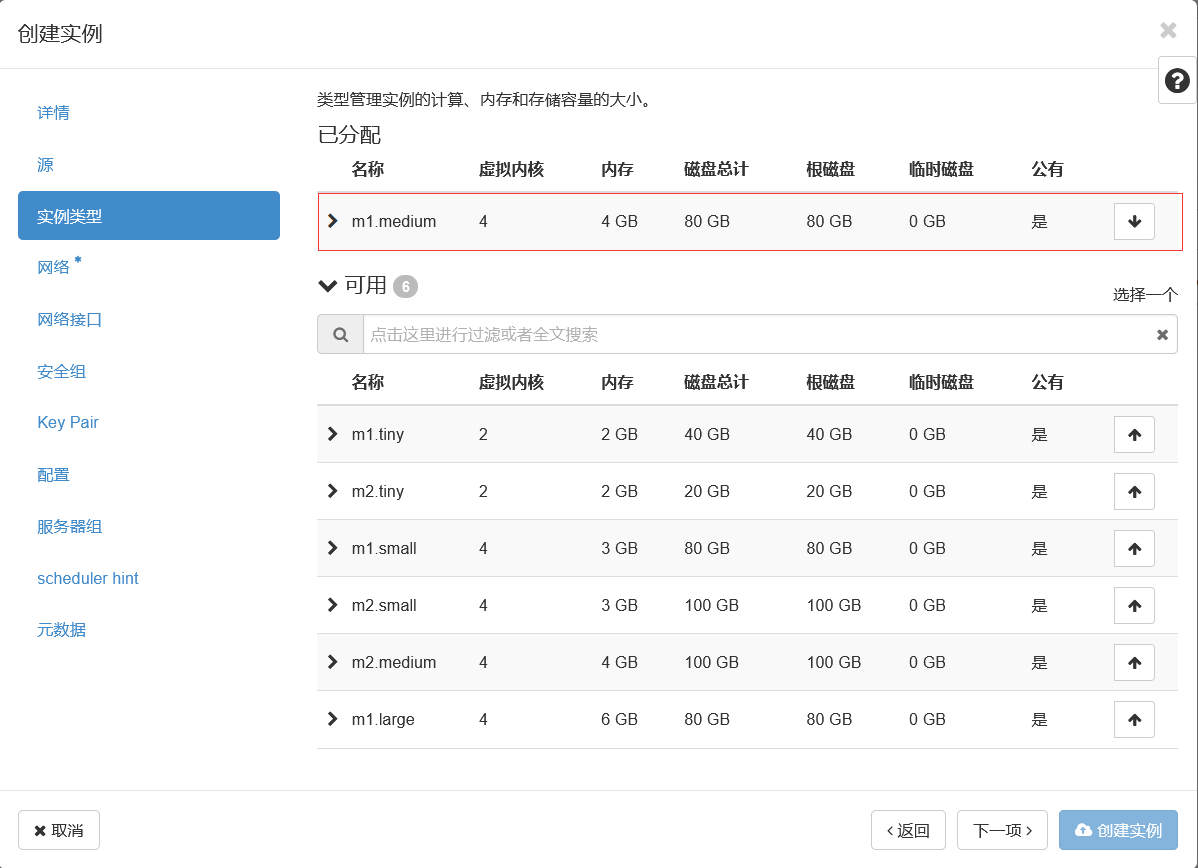

单击【下一项】按钮，分配实例类型 - m1.medium

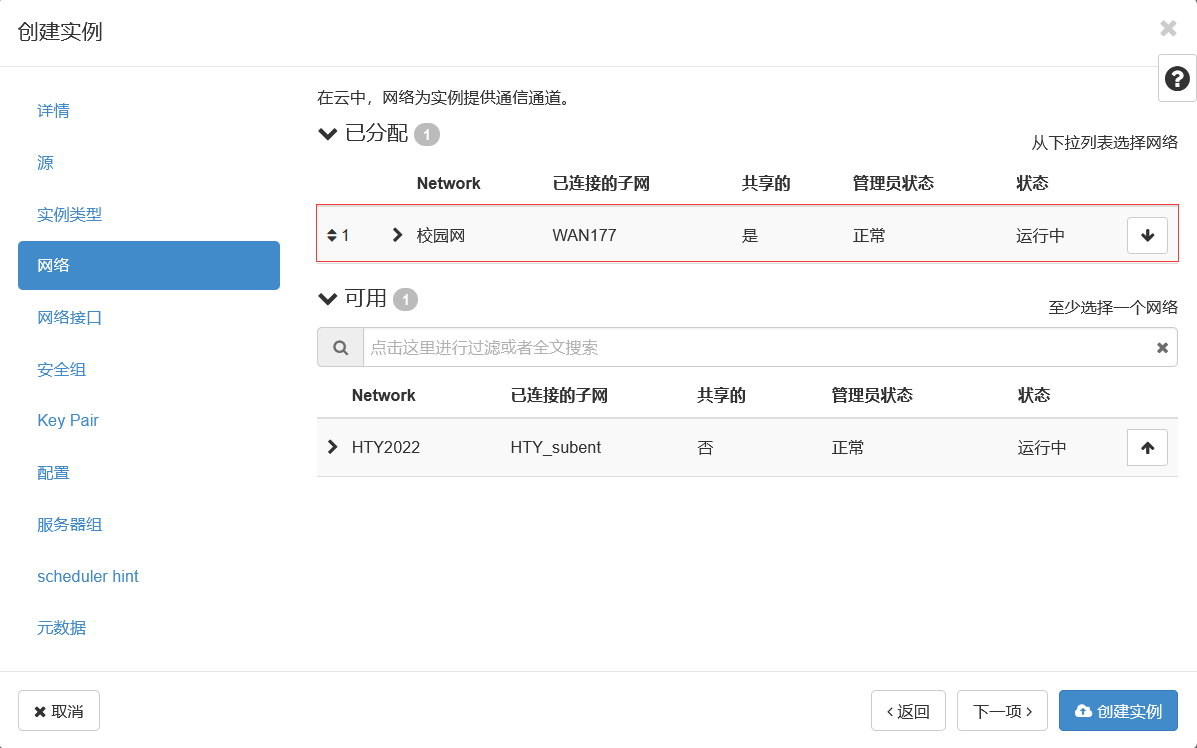

单击【下一项】按钮，分配网络 - 校园网（外网）

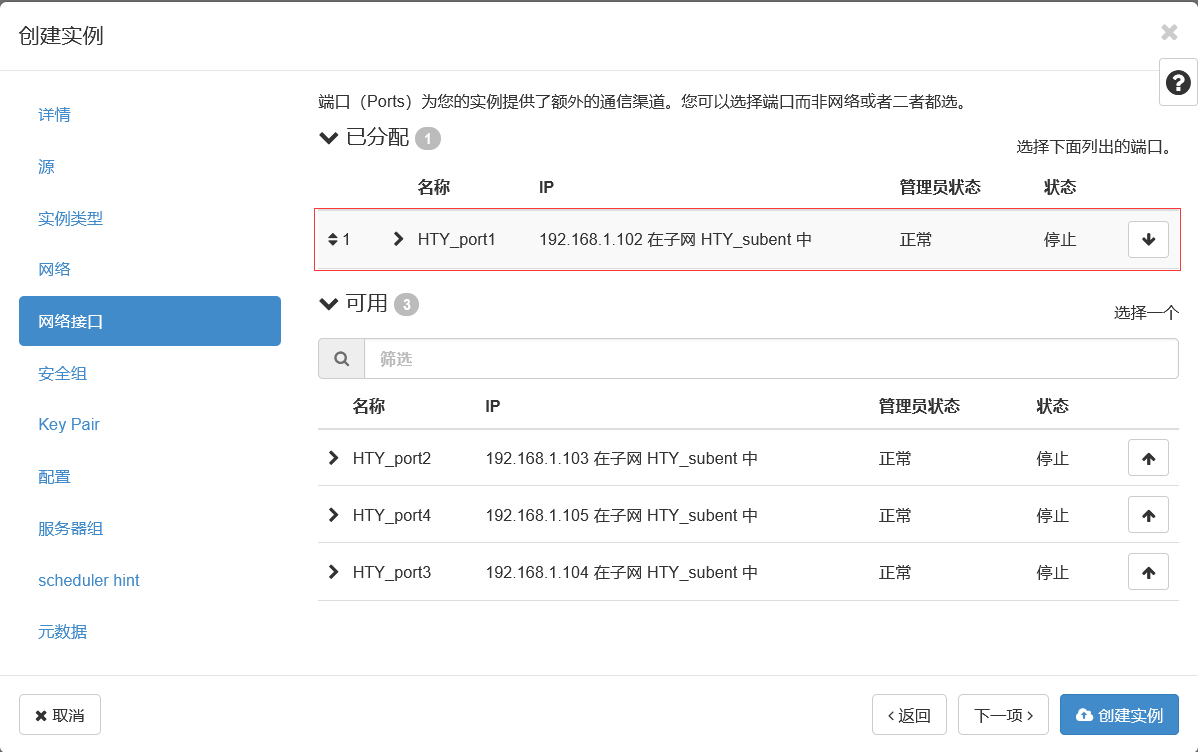

单击【下一项】按钮，分配网络接口 - HTY_port1
单击【创建实例】按钮
（二）基于centos7创建master实例

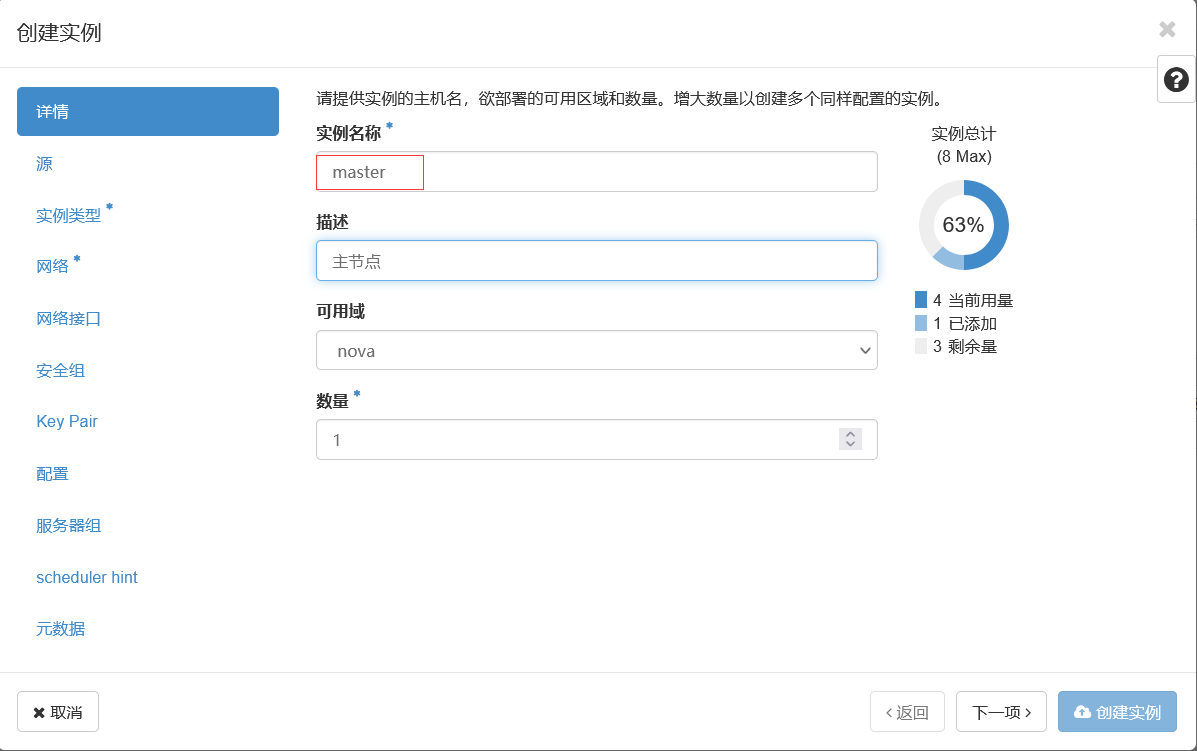

单击【创建实例】按钮，在【详情】页面输入实例名称 - master，描述 - 主节点
单击【下一项】按钮，查看【源】页面，单击可用栏目centos7的向上箭头
单击【下一项】按钮，显示【实例类型】页面 - m1.medium

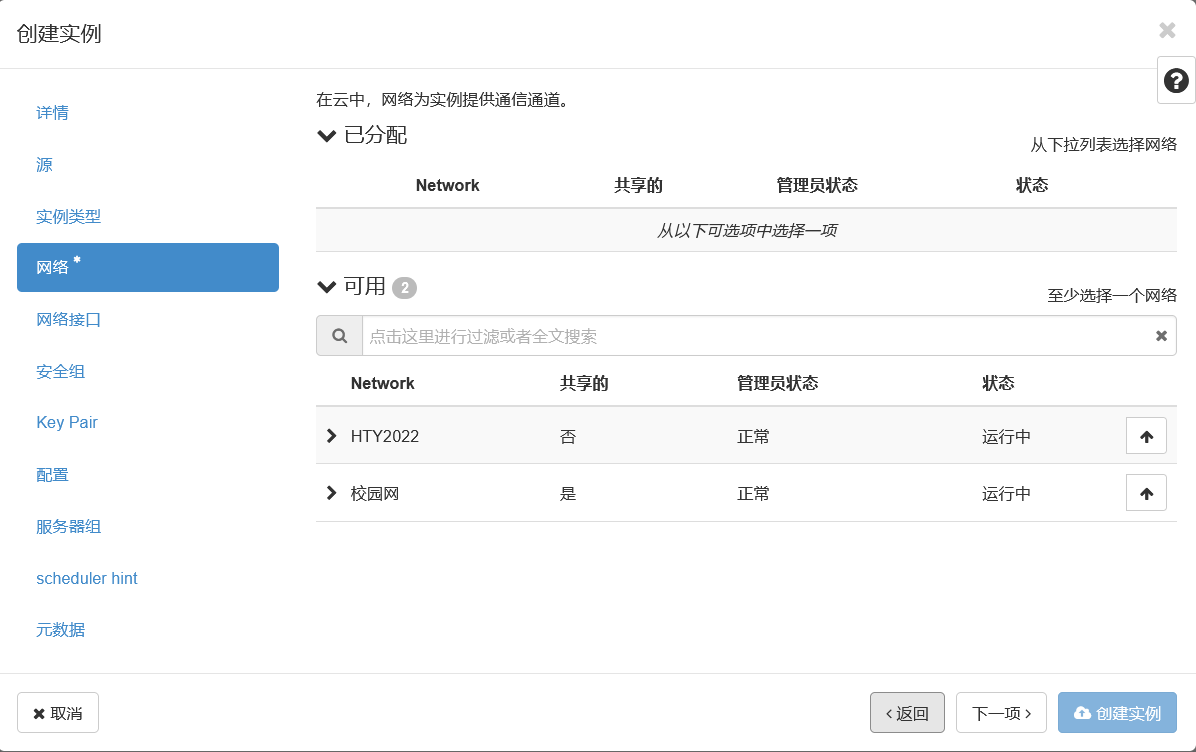

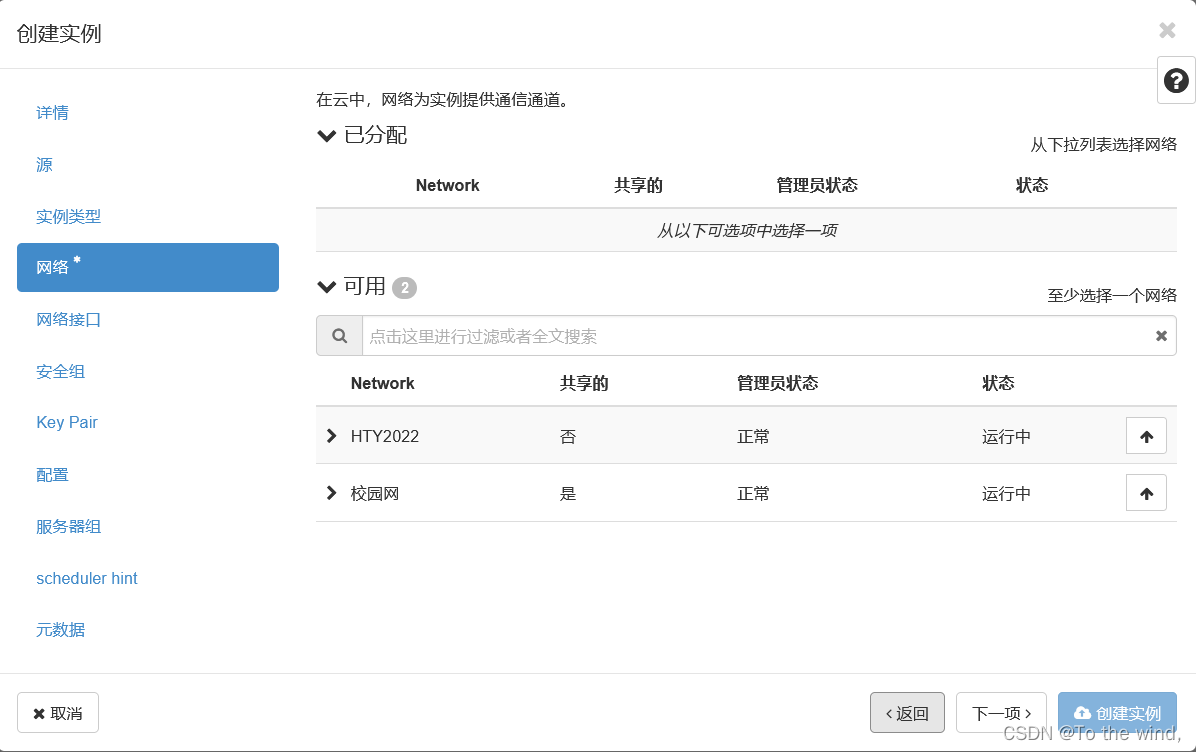

单击【下一项】按钮，显示【网络】页面，不分配子网，下一步设置网络接口，会有固定IP地址

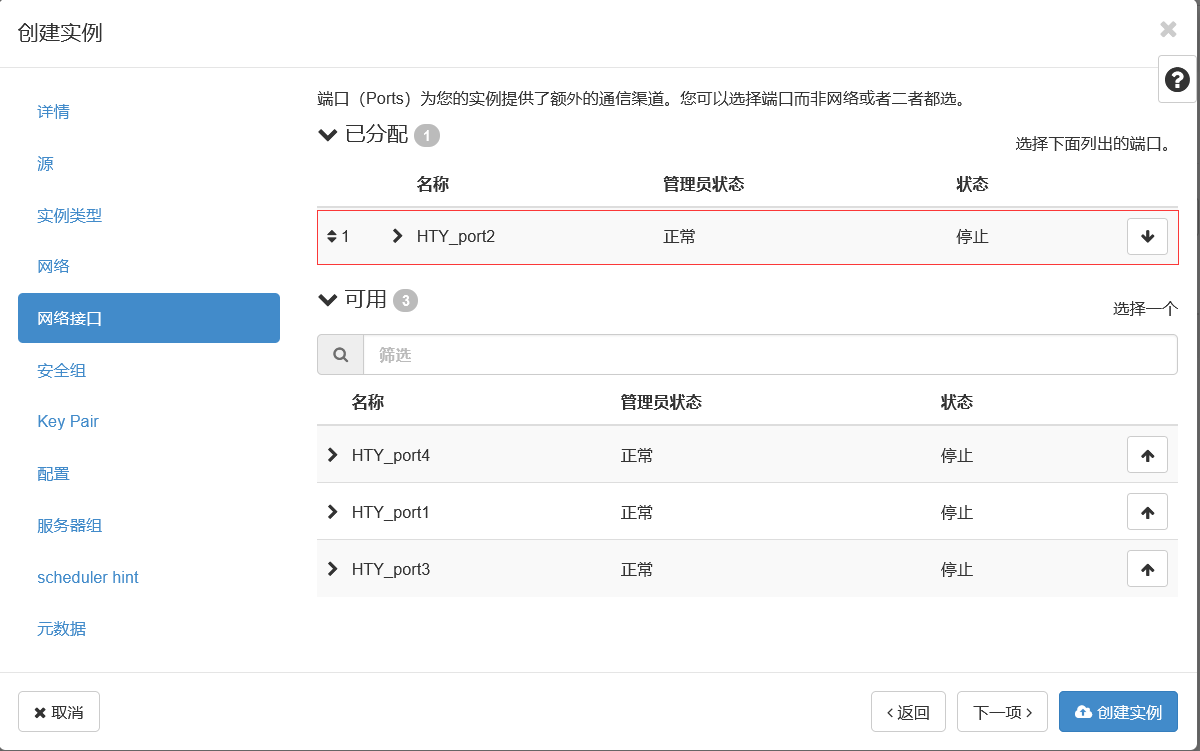

单击【下一项】按钮，分配网络接口 - HTY_port2
单击【创建实例】按钮
（三）基于centos7创建slave1实例
类似创建主节点，创建从节点slave1，实例类型选择了m1.small
（四）基于centos7创建slave2实例
类似创建主节点，创建从节点slave2，实例类型选择了m1.small

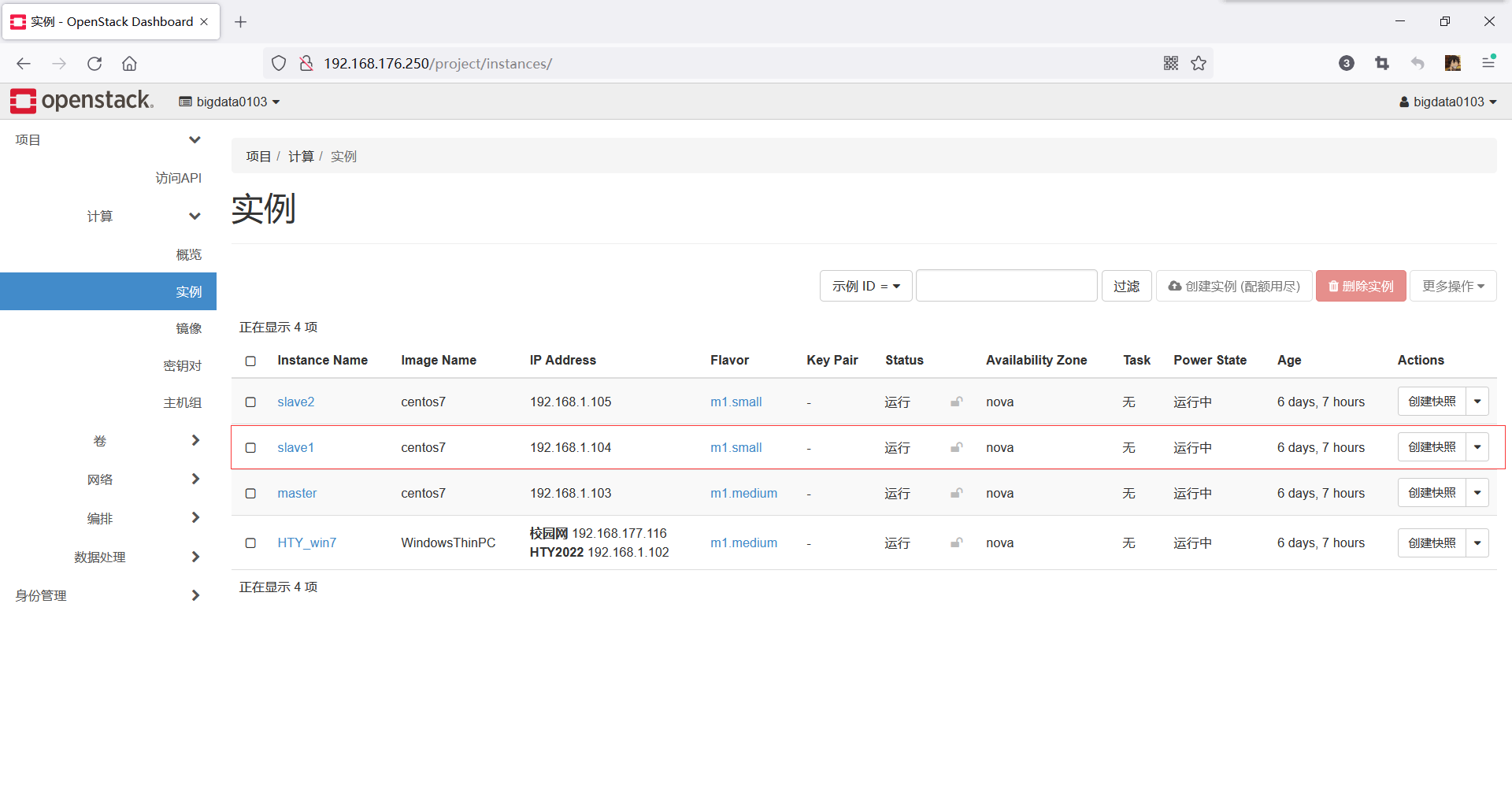

四、查看实例

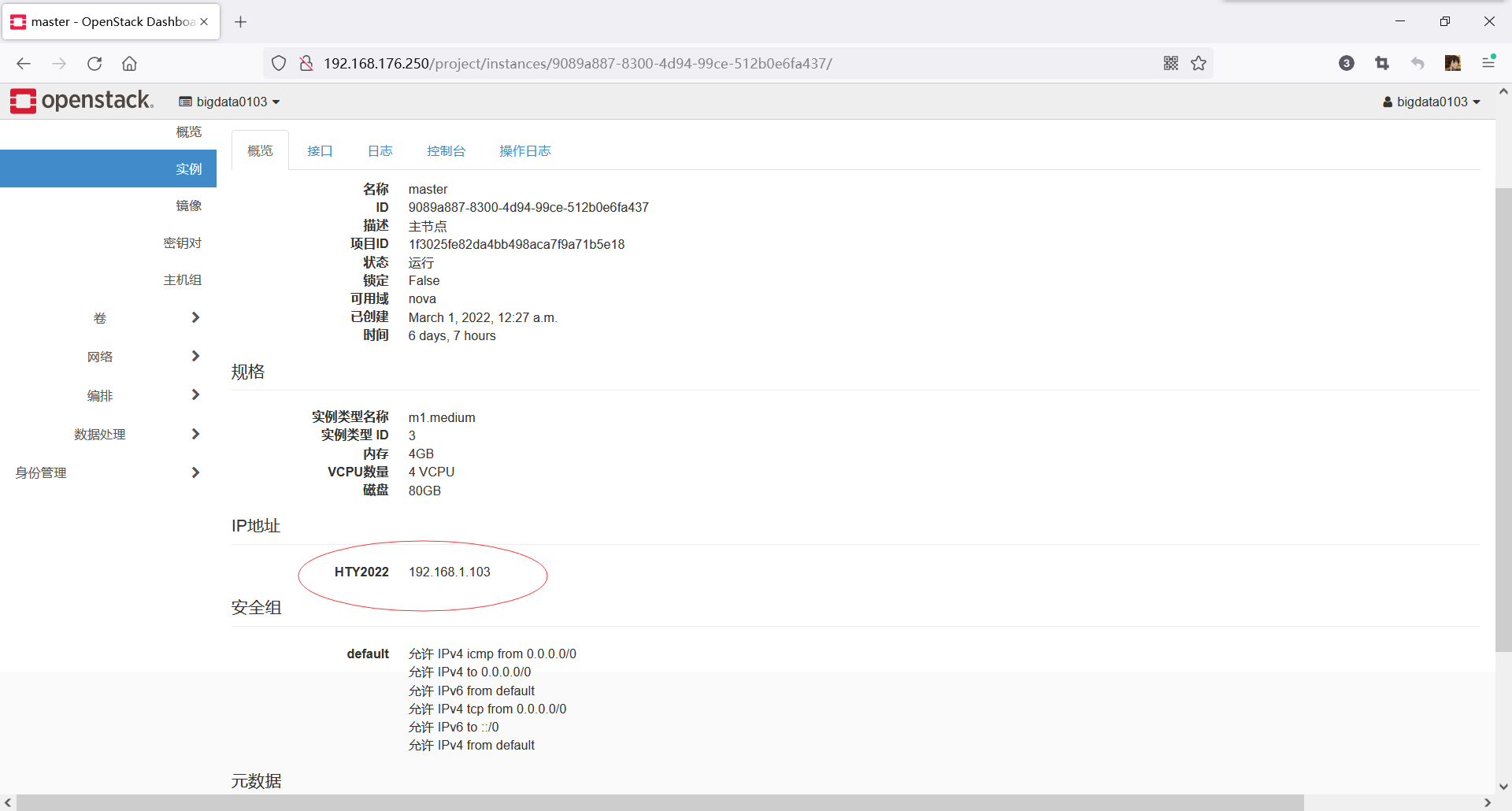

项目 - 计算 - 实例 - master - 概览
单击【接口】选项卡
主节点master实例有固定私有IP地址：192.168.1.103
（二）查看从节点slave1实例

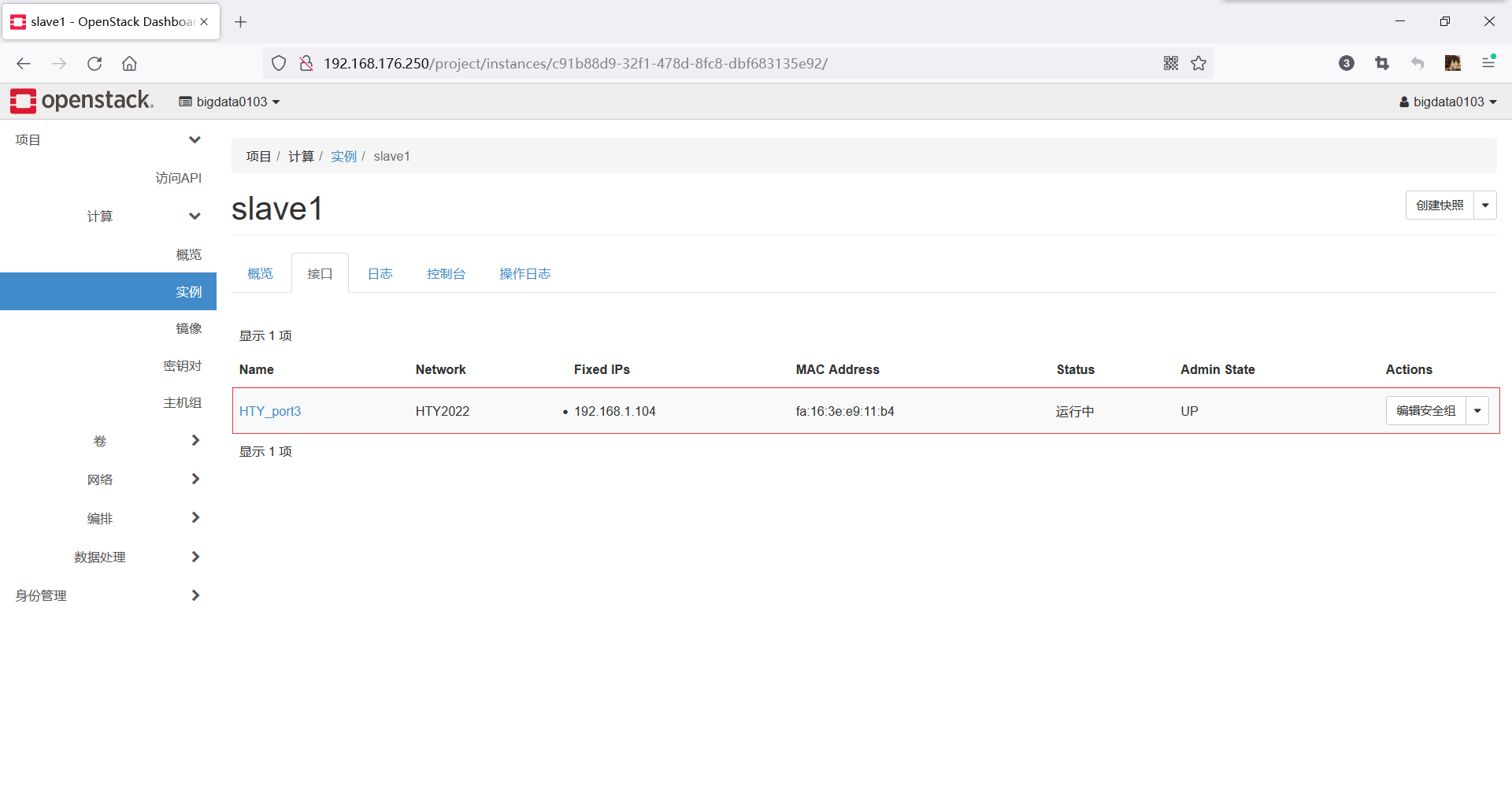

项目 - 计算 - 实例 - slave1 - 概览
单击【接口】选项卡
从节点slave1实例有固定私有IP地址：192.168.1.104
（三）查看从节点slave2实例

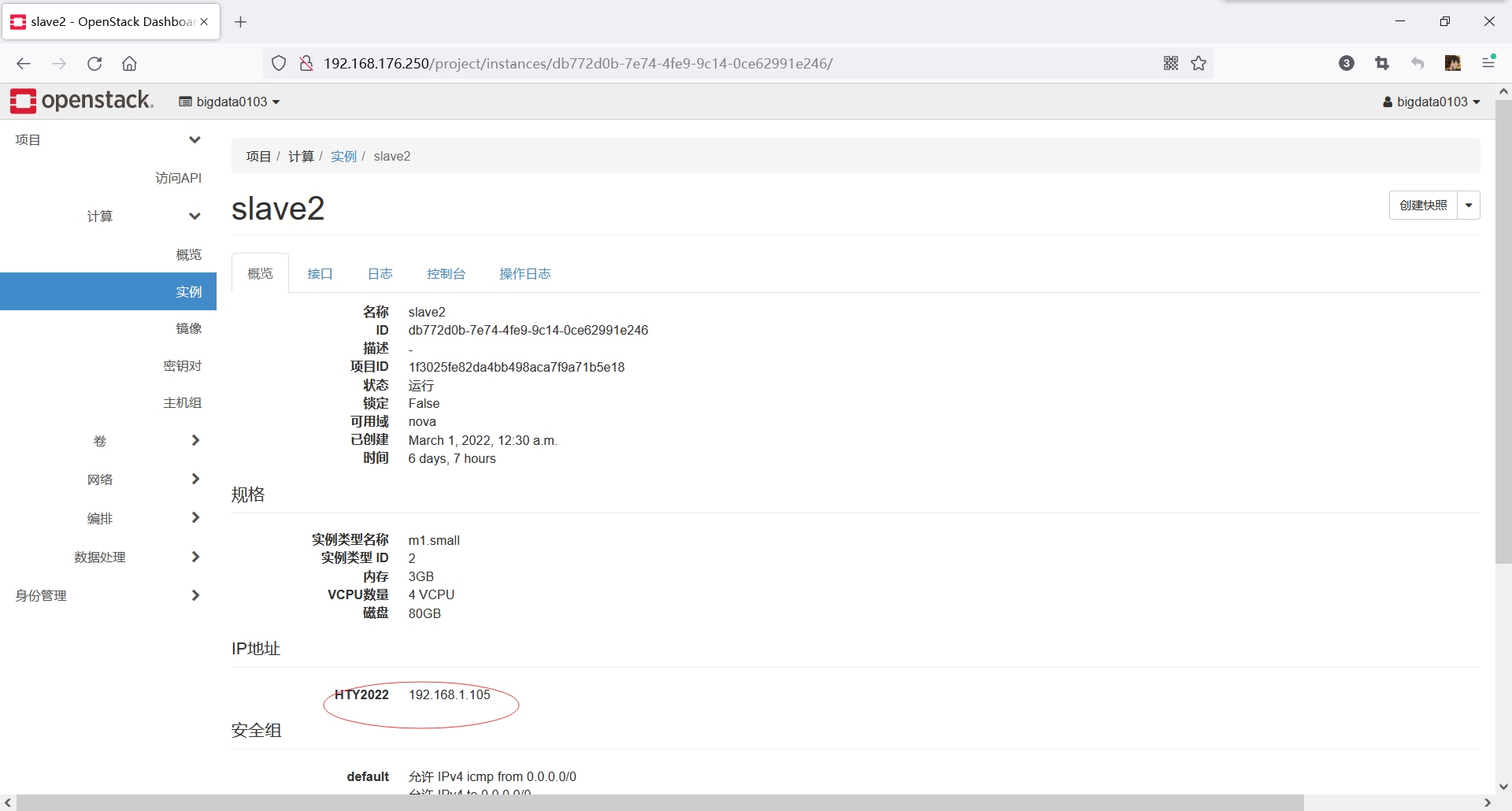

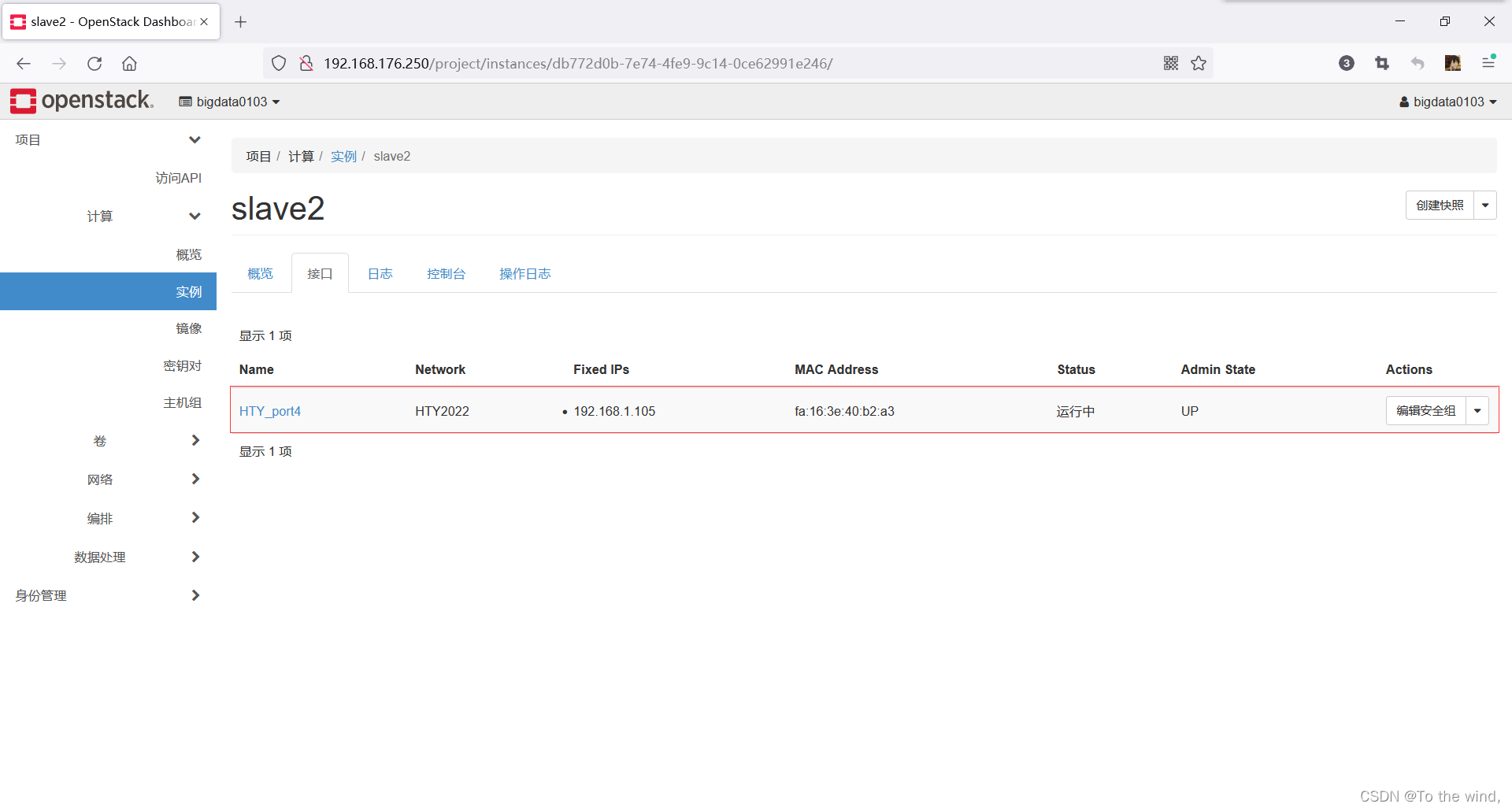

项目 - 计算 - 实例 - slave2 - 概览
单击【接口】选项卡
从节点slave2实例有固定私有IP地址：192.168.1.105
（四）查看hw_win7实例

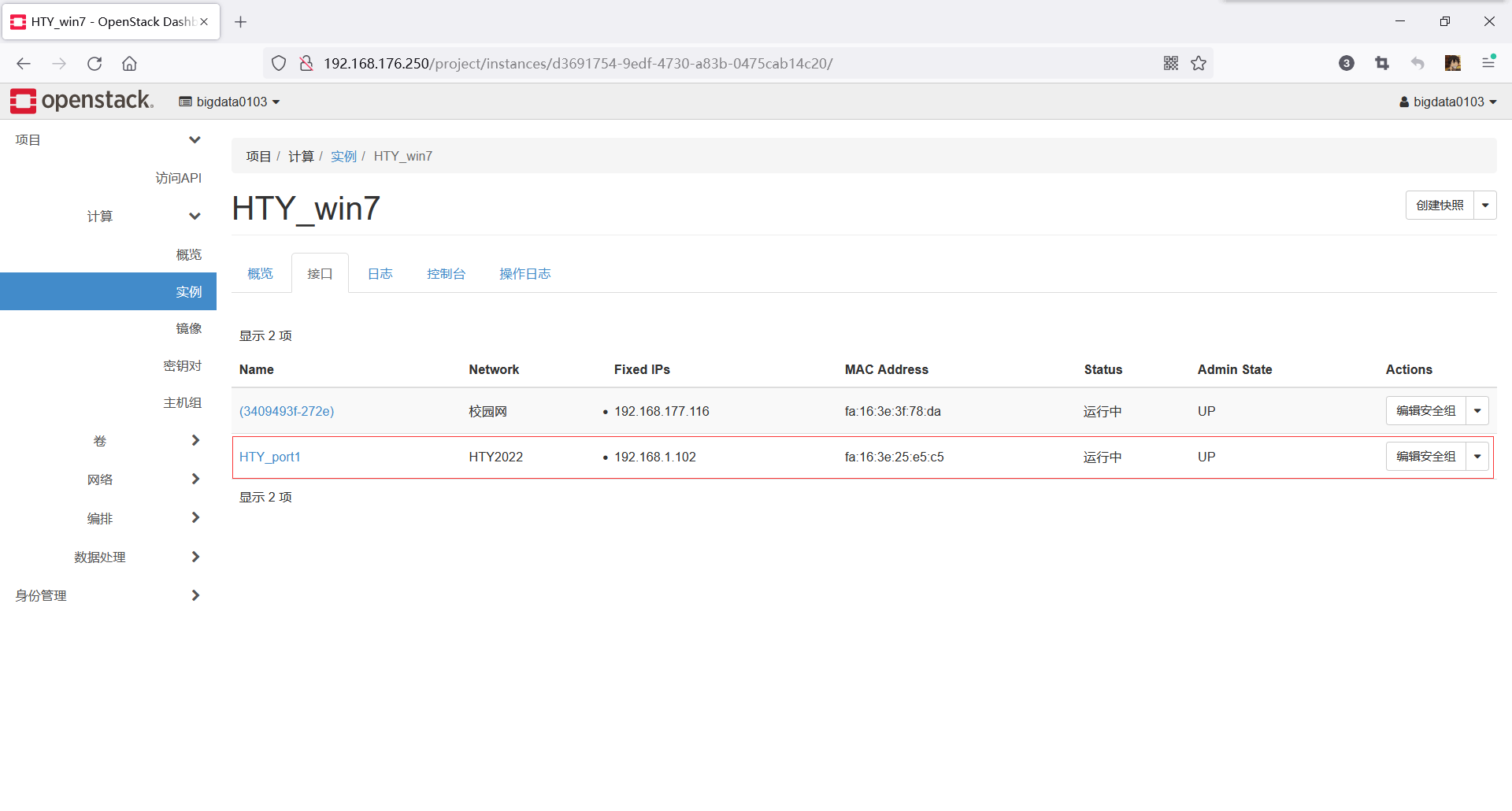

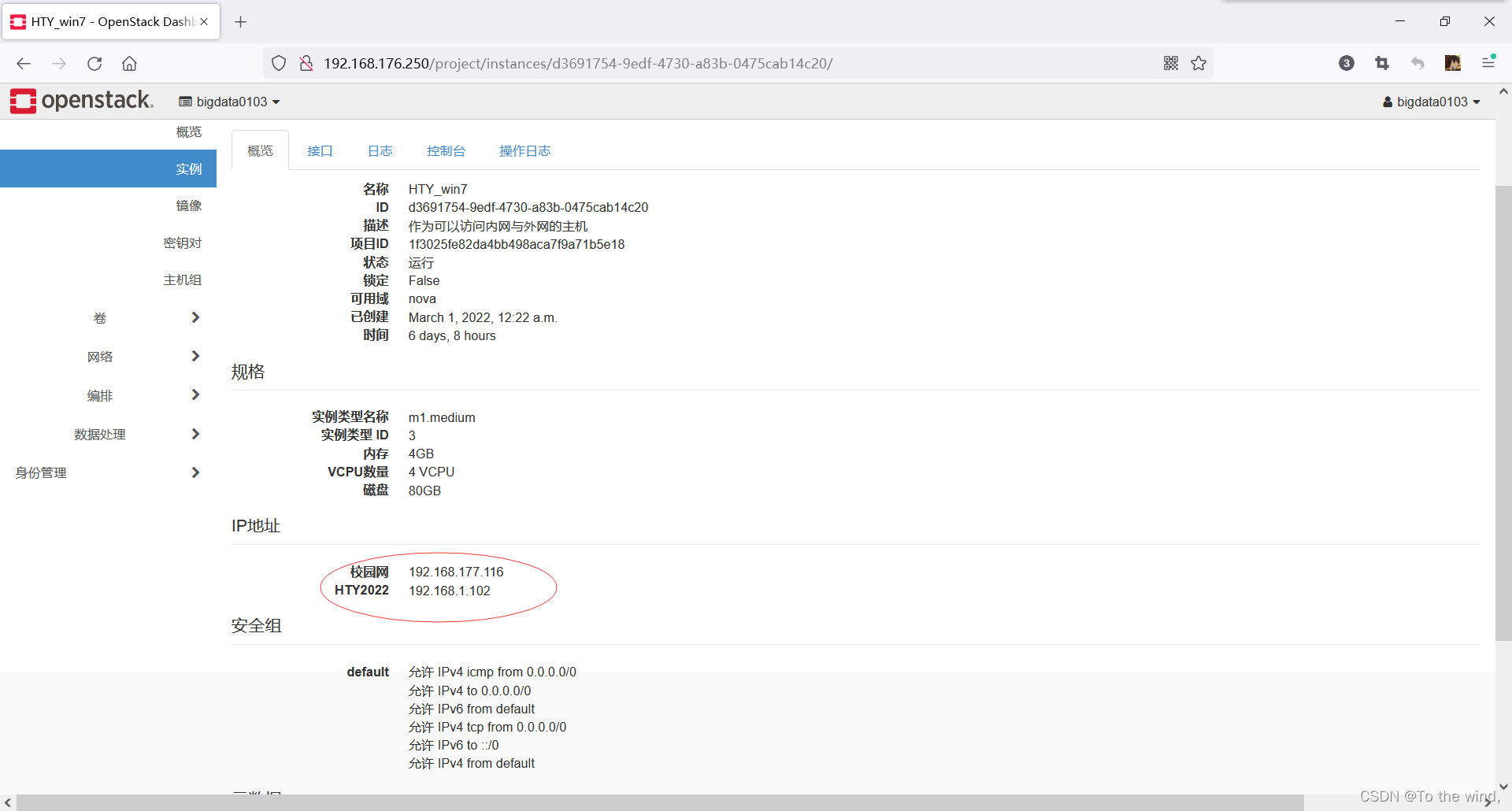

项目 - 计算 - 实例 - hw_win7 - 概览
单击【接口】选项卡
节点hw_win7实例有固定私有IP地址：192.168.1.102
五、查看网络
（一）查看已有网络

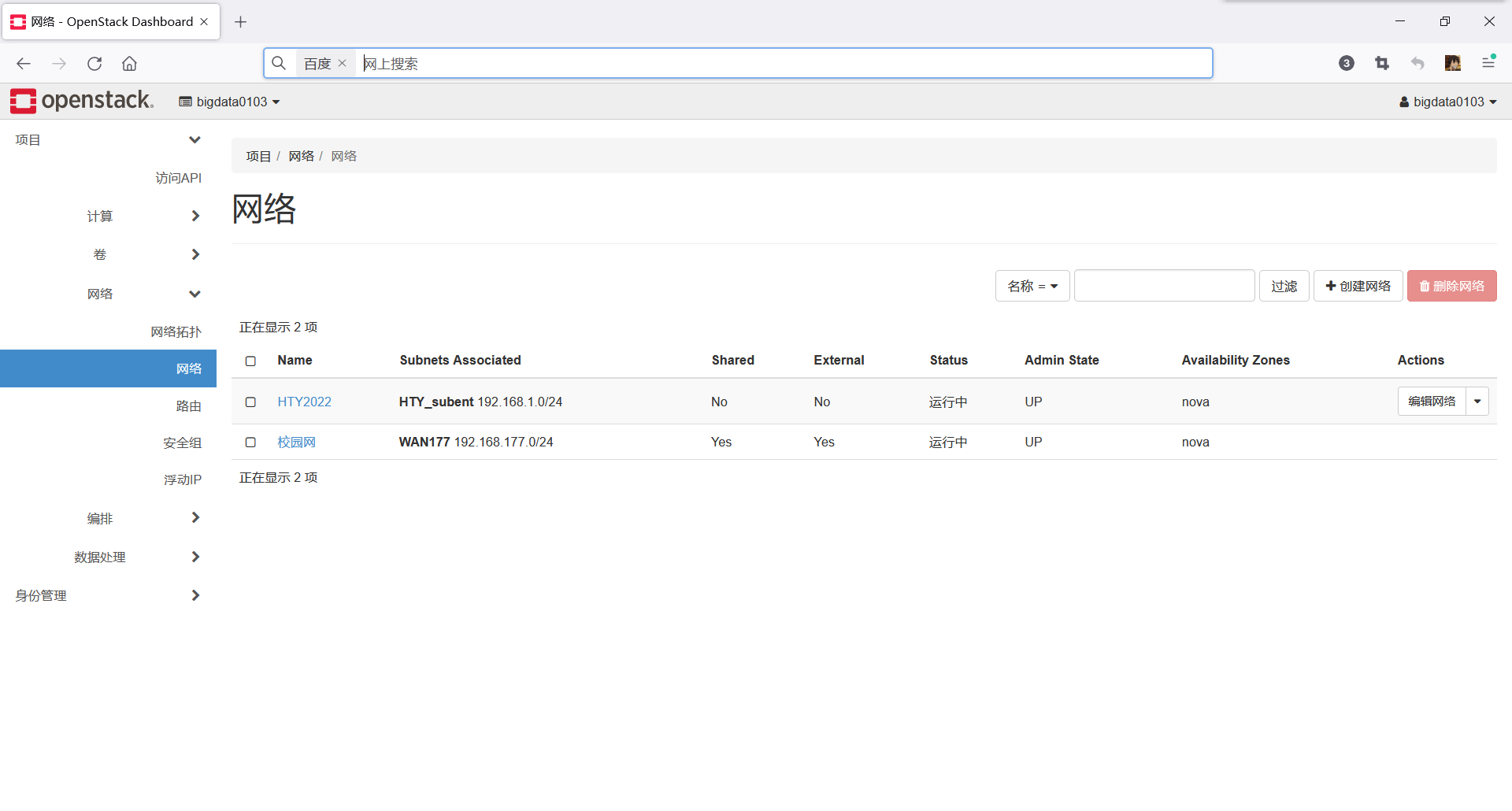

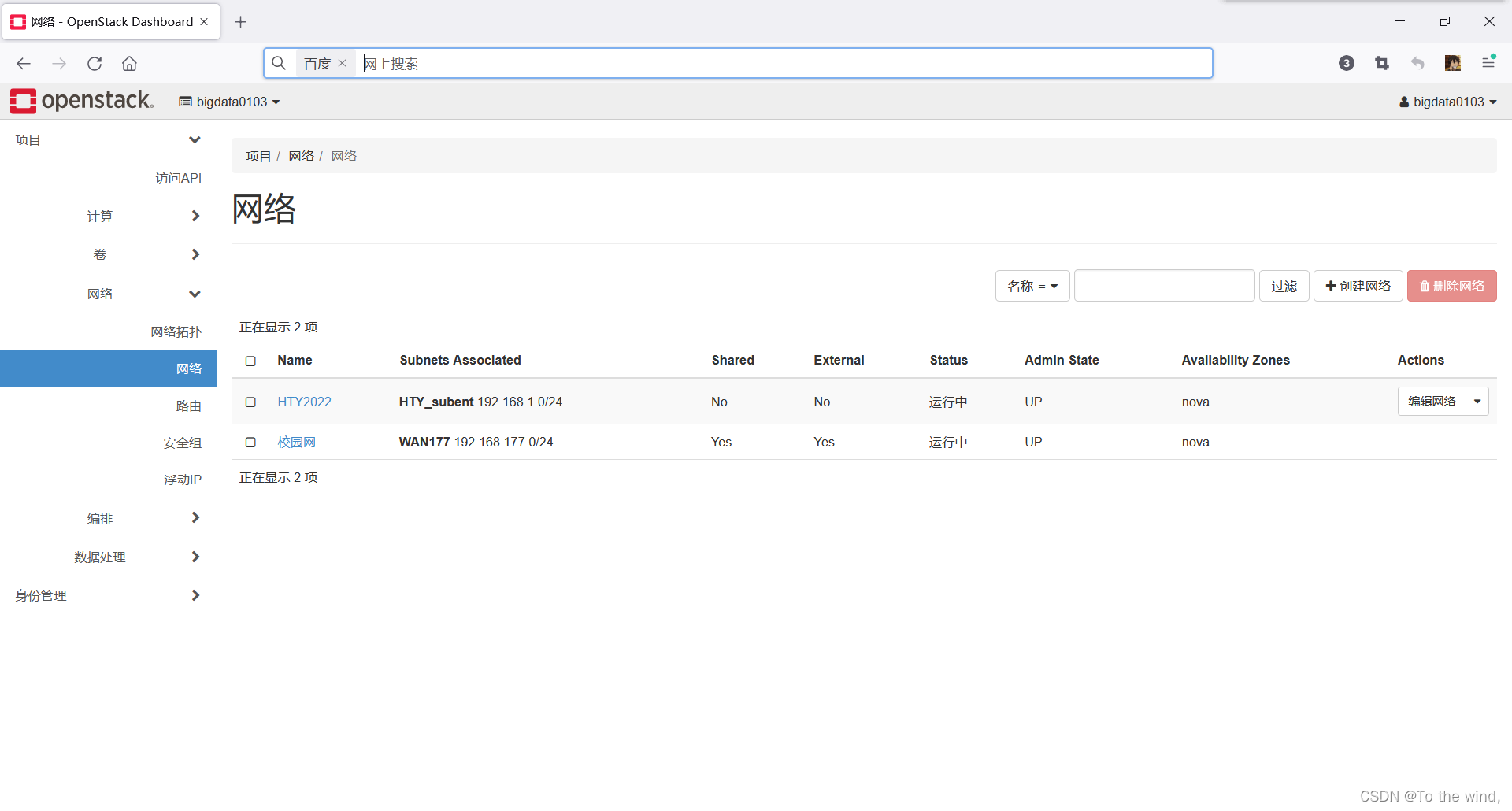

目前有两个网络：LAN192（内网）与校园网（外网）

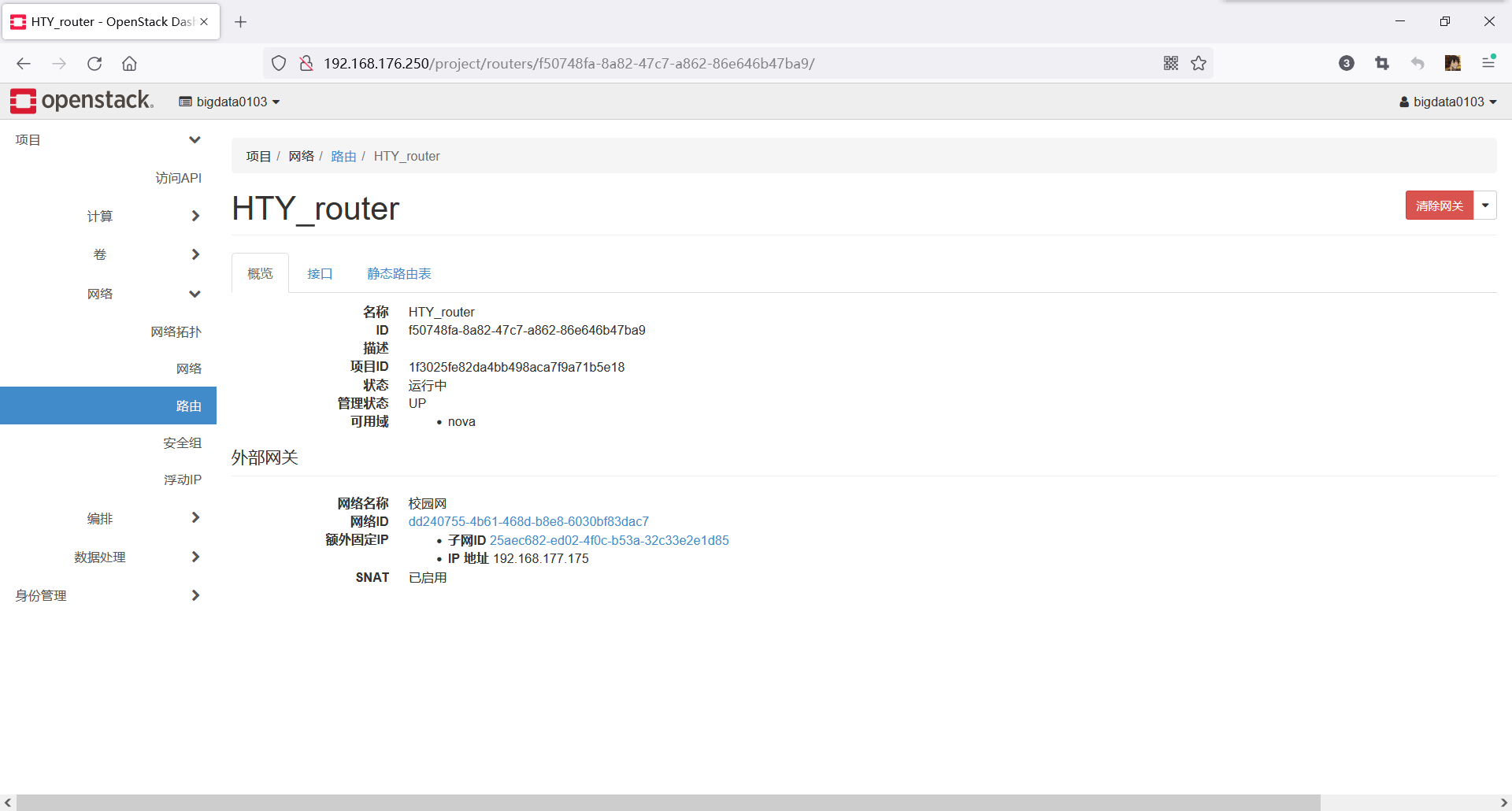

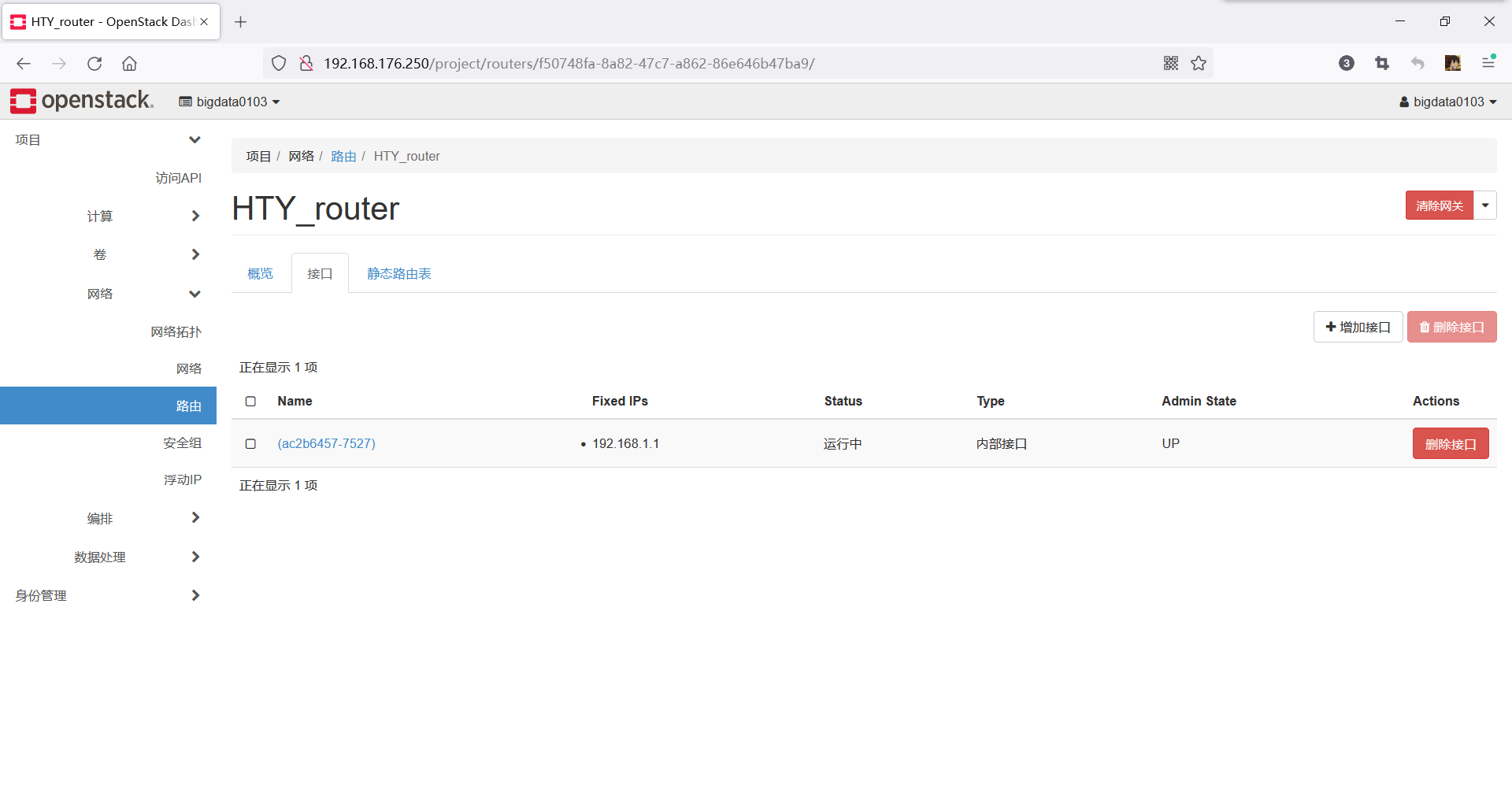

（二）查看路由
路由是指路由器从一个接口上收到数据包，根据数据包的目的地址进行定向并转发到另一个接口的过程。路由通常与桥接来对比，在粗心的人看来，它们似乎完成的是同样的事。它们的主要区别在于桥接发生在OSI参考模型的第二层（数据链路层），而路由发生在第三层（网络层）。这一区别使二者在传递信息的过程中使用不同的信息，从而以不同的方式来完成其任务。

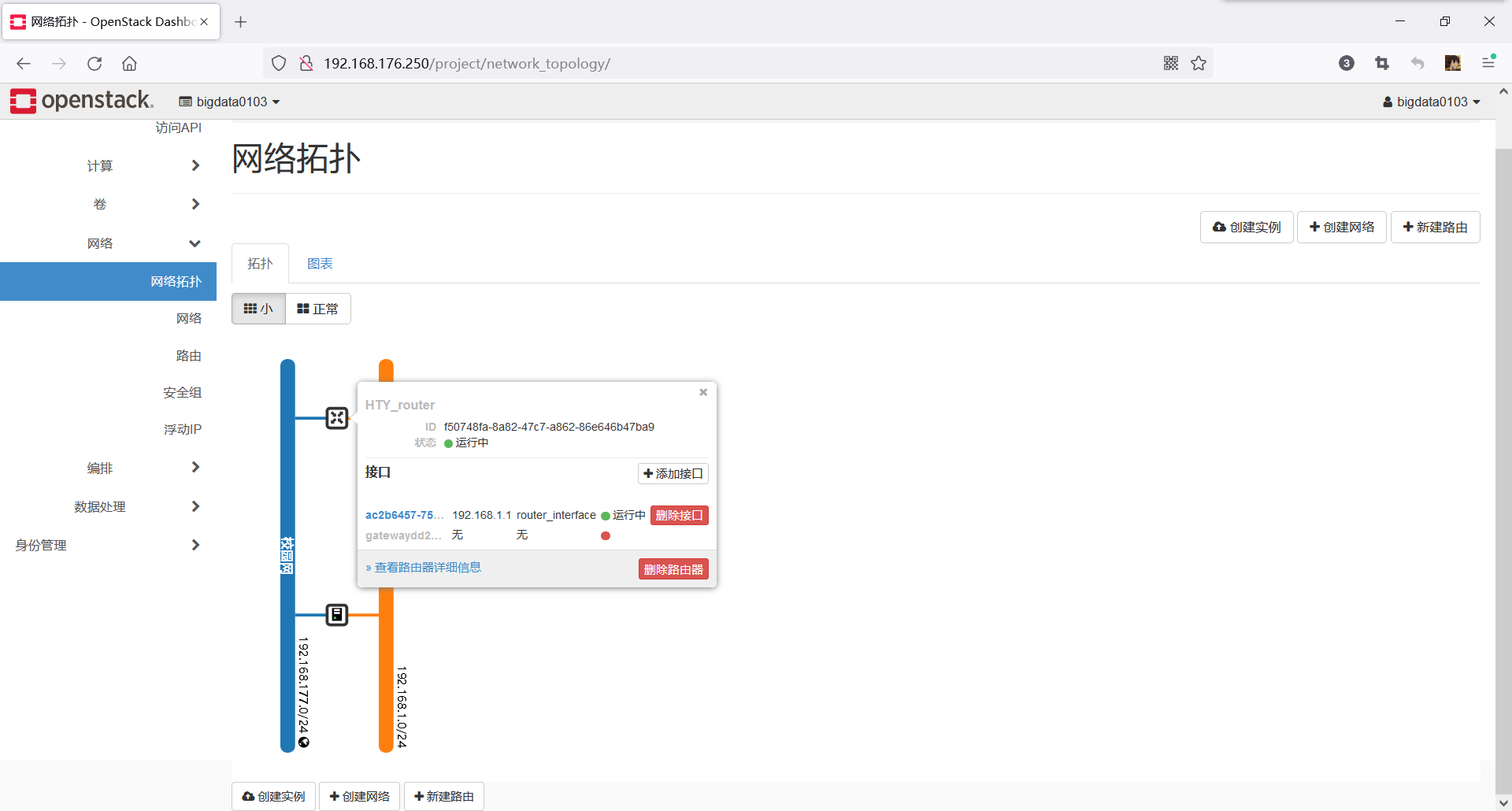

（三）查看网络拓扑
拓扑（Topology）学是一种研究与大小、距离无关的几何图形特性的方法。“网络拓扑结构”是由网络节点设备和通信介质通过物理连接所构成的逻辑结构图。网络拓扑结构是从逻辑上表示网络服务器、工作站的网络配置和互相之间的连接方式和服务关系。

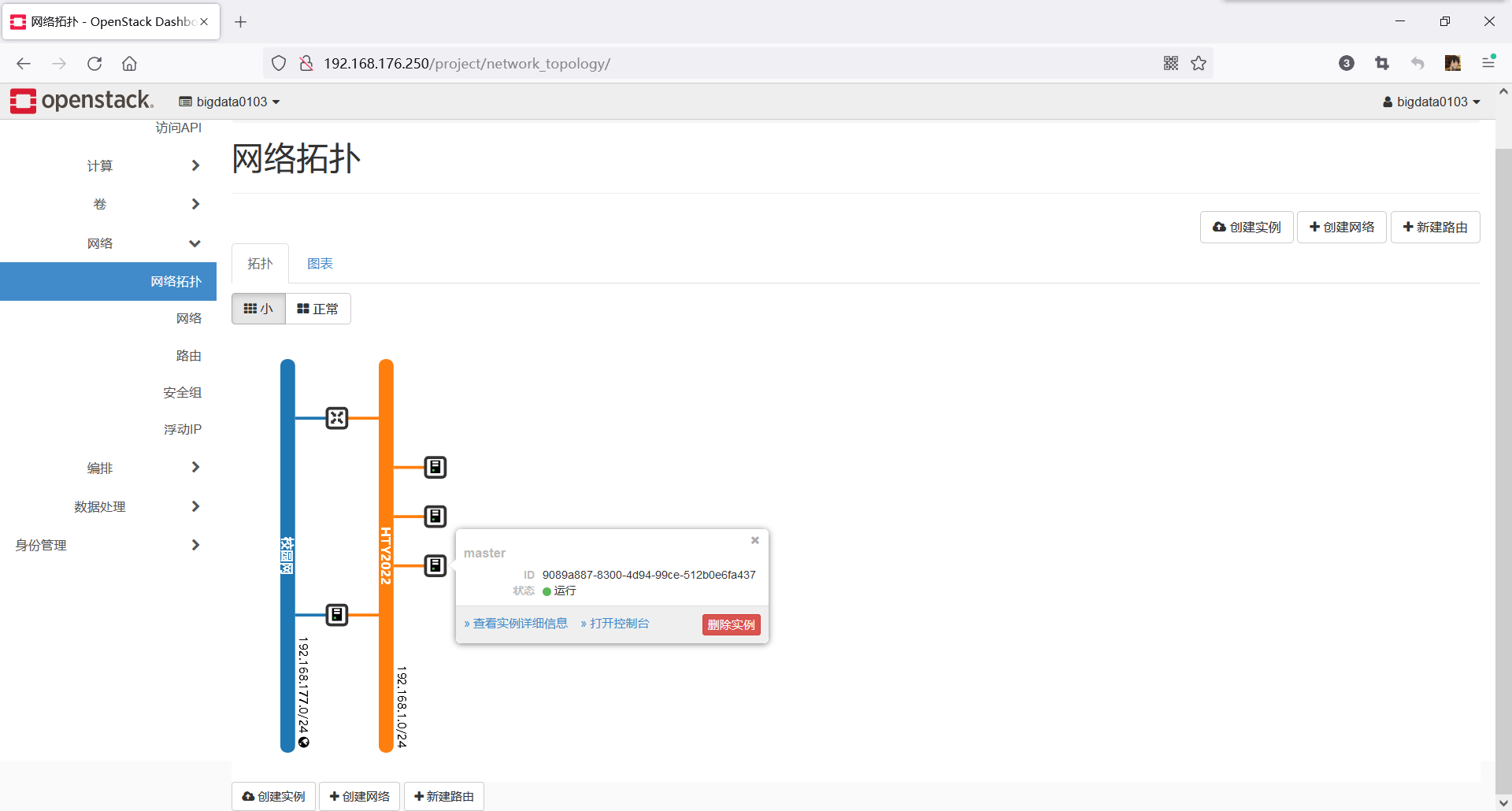

从网络拓扑结构可以看出，LAN192子网通过hw_router路由连接到校园网，从而可以访问外网。在设计网络拓扑结构时，我们经常会遇到如“节点”、“结点”、“链路”和“通路”这四个术语。它们到底各自代表什么，它们之间又有什么关系呢？
1、节点
“通路”从发出信息的节点到接收信息的节点之间的一串节点和链路的组合。也就是说，它是一系列穿越通信网络而建立起来的节点到节点的链路串连。它与“链路”的区别主要在于一条“通路”中可能包括多条“链路”。
到这里私有云上创建与配置就ok了！
