51单片机入门（第三讲）

科技前沿 • 2025-01-12 10:20 • 阅读 54

大家好，我是讯享网，很高兴认识大家。

共阳、共阴数码管显示原理、定时器工作方式介绍、重点讲述工作方式2、中断概念及中断函数写法、外部中断试验、定时器中断应用

讯享网

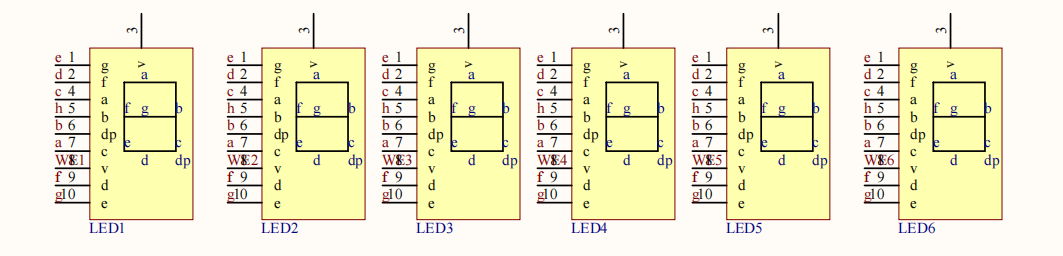

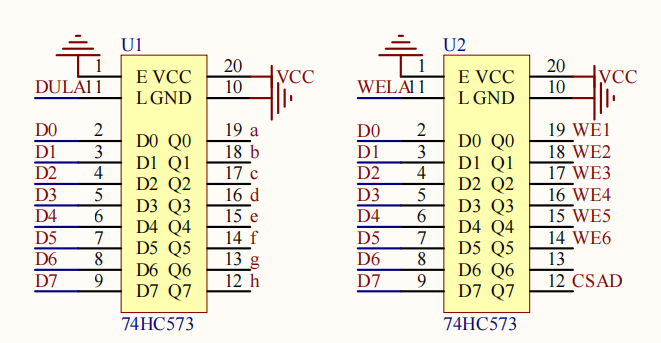

WE端为位选端即选中哪个数码管工作

a,b,c,d,e,f,g等为段选端即控制数码管上面那个段亮

WELA为位选的锁存端，先打开位选锁存端（给高电平），然后送入相应的值来控制哪个数码管工作然后关闭锁存端（给低电平），然后位选信号就保持住了。

然后打开段选锁存端DULA给高电平，然后送入相应的值给段选端，使得相应的数码管段亮，最后关闭段选端（给低电平），信号保持。

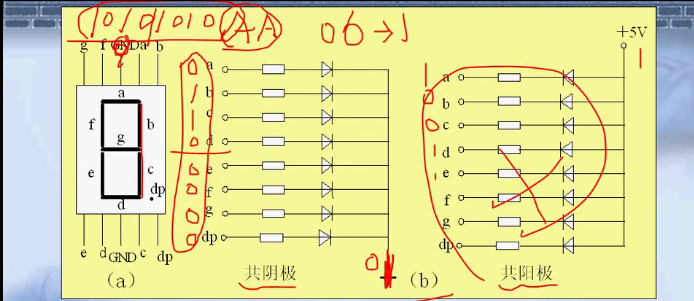

数码管采用共阴极这个公共端就是位选端，所以当你想选择某个数码管工作时，就令对应的WE端为0就可以了。

而想控制数码管上的某一段亮的话，因为是共阴极所以就需要给对应的段加高电平。

#include <reg52.h> sbit wela=P2^7; sbit dula=P2^6; void main() { wela=1; //打开位选锁存端 P0=0xfe; //给p0信号让第一个数码管工作 wela=0; //关闭位选锁存端 dula=1; //打开段选锁存端 P0=0x7f; //给p0信号控制 显示数字8 dula=0; //关闭段选端 while(1); //停留在此处 }

讯享网

实现了让第一个数码管显示数字8

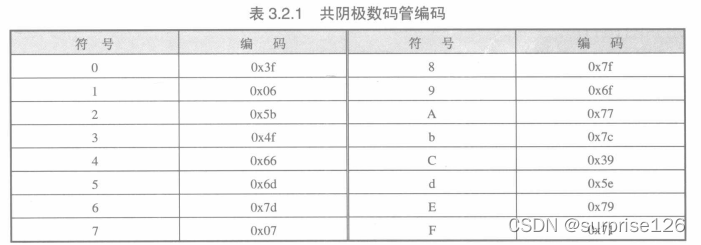

可以把这16个数字写成一个数组

讯享网uchar code table[]={ 0x3f,0x06,0x5b,0x4f, 0x66,0x6d,0x7d,0x07, 0x7f,0x6f,0x77,0x7c, 0x39,0x5e,0x79,0x71};

用的时候可以直接 table[0] table[3]这样调用

#include <reg52.h> #define uchar unsigned char #define uint unsigned int sbit wela=P2^7; sbit dula=P2^6; uchar sum; uchar code table[]={ // 建立数组 名字为 table 0x3f,0x06,0x5b,0x4f, 0x66,0x6d,0x7d,0x07, 0x7f,0x6f,0x77,0x7c, 0x39,0x5e,0x79,0x71}; void delay(uint z); //声明函数 void main() { wela=1; P0=0xc0; //让6个数码管全部工作 wela=0; while(1) { for(sum=0;sum<16;sum++) //循环 { dula=1; P0=table[sum]; //让P0口依次接收16个数字 dula=0; delay(1000); // 延时 } } } void delay(uint z) //延时函数 { uint x,y; for(x=z;x>0;x--) for(y=110;y>0;y--); }

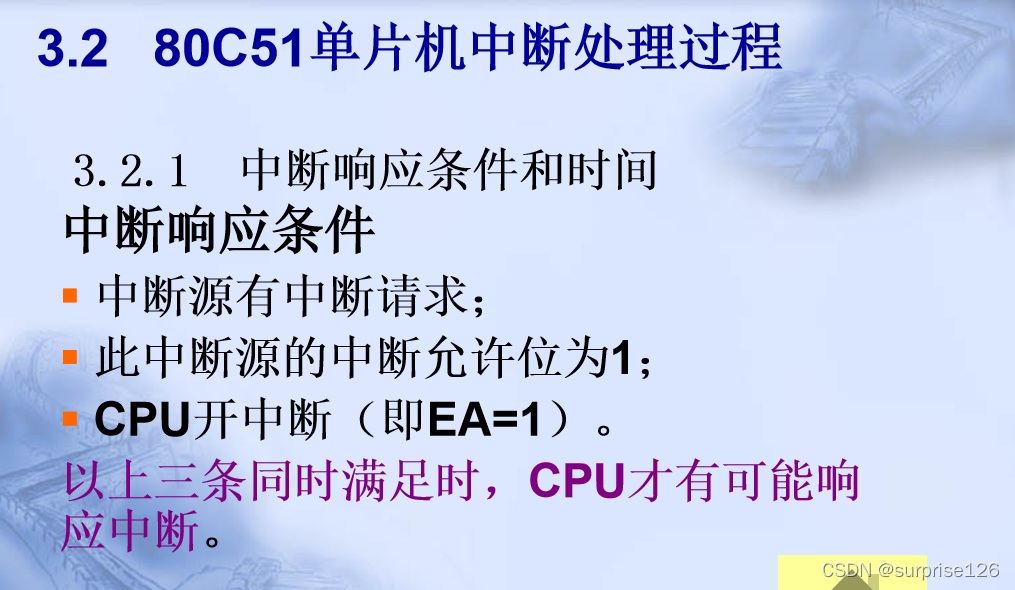

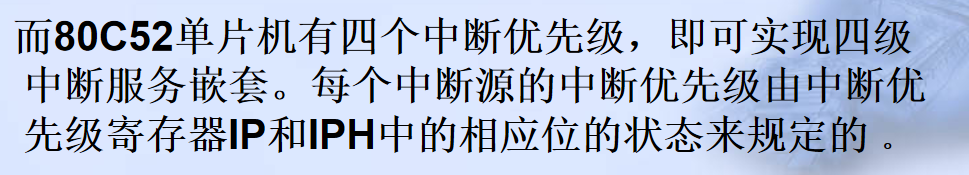

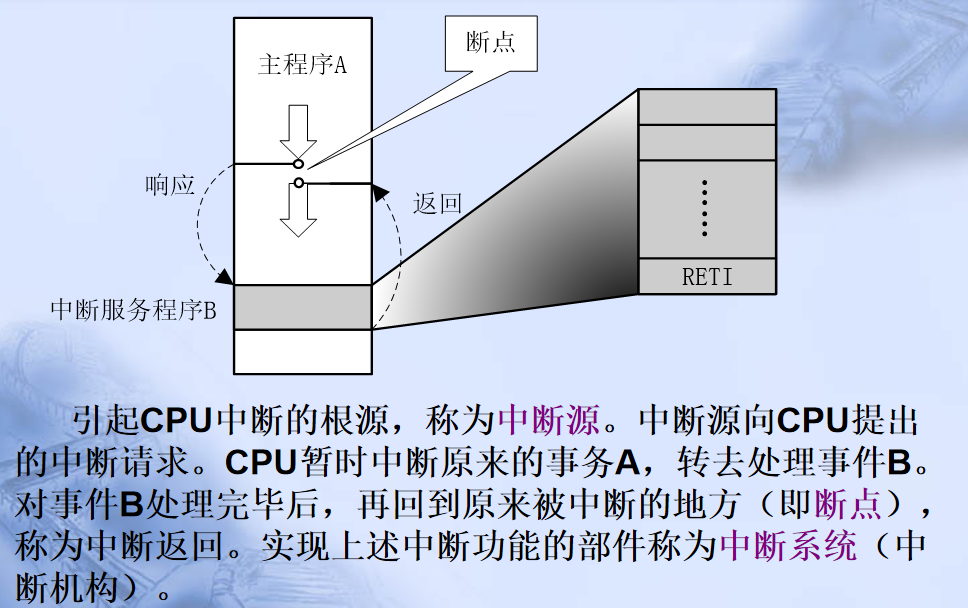

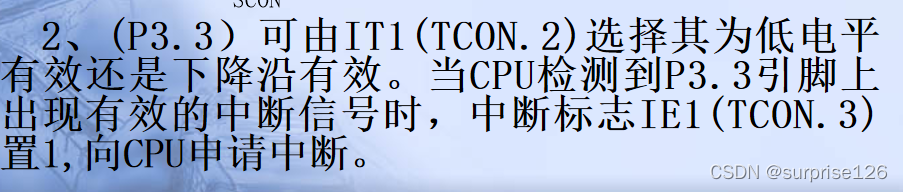

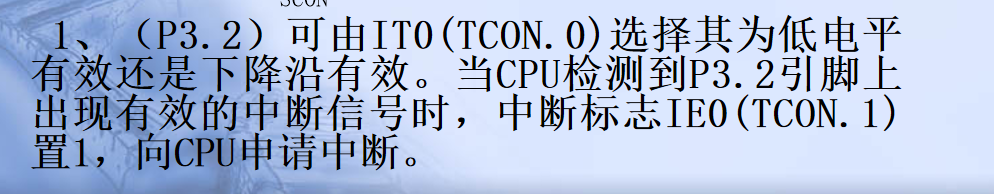

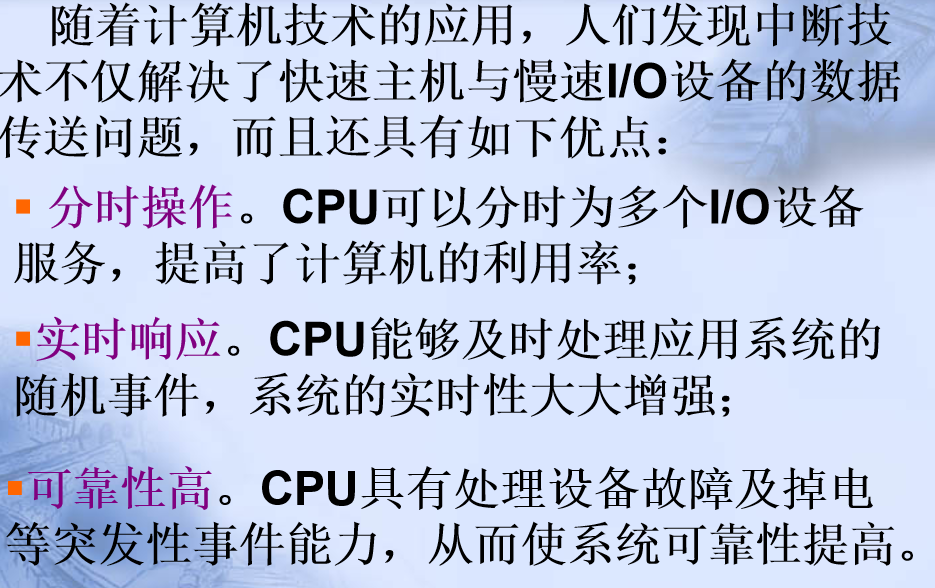

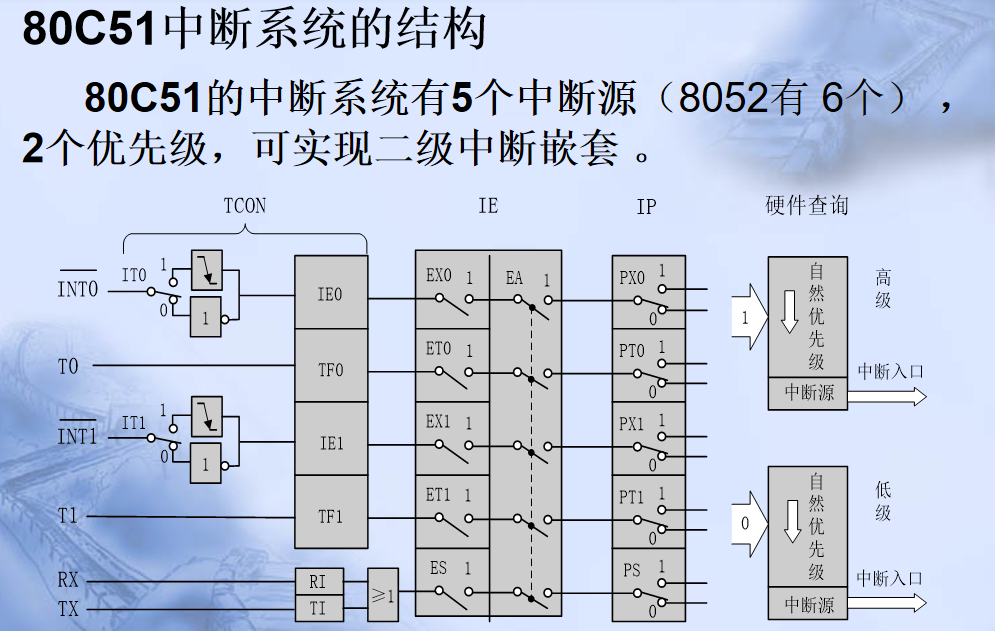

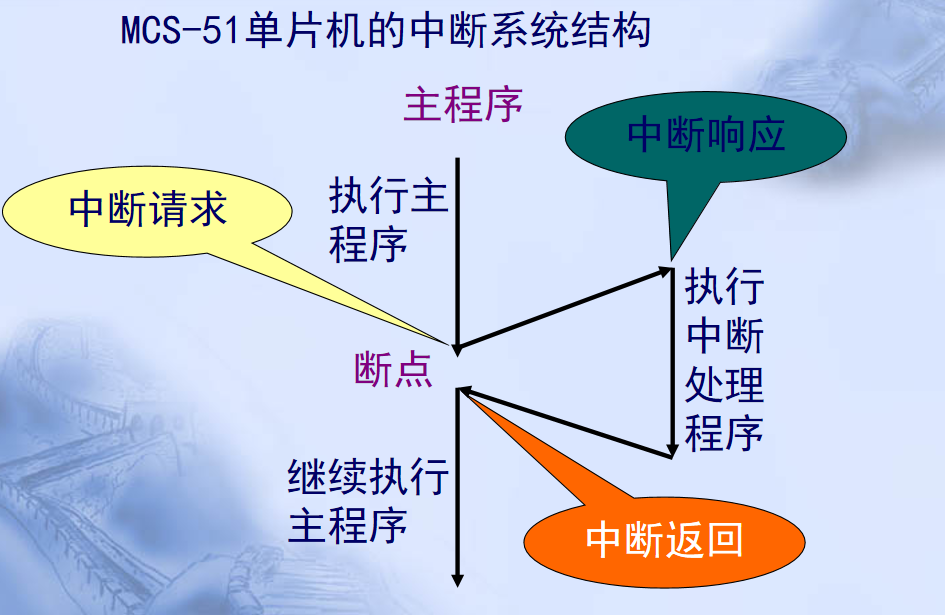

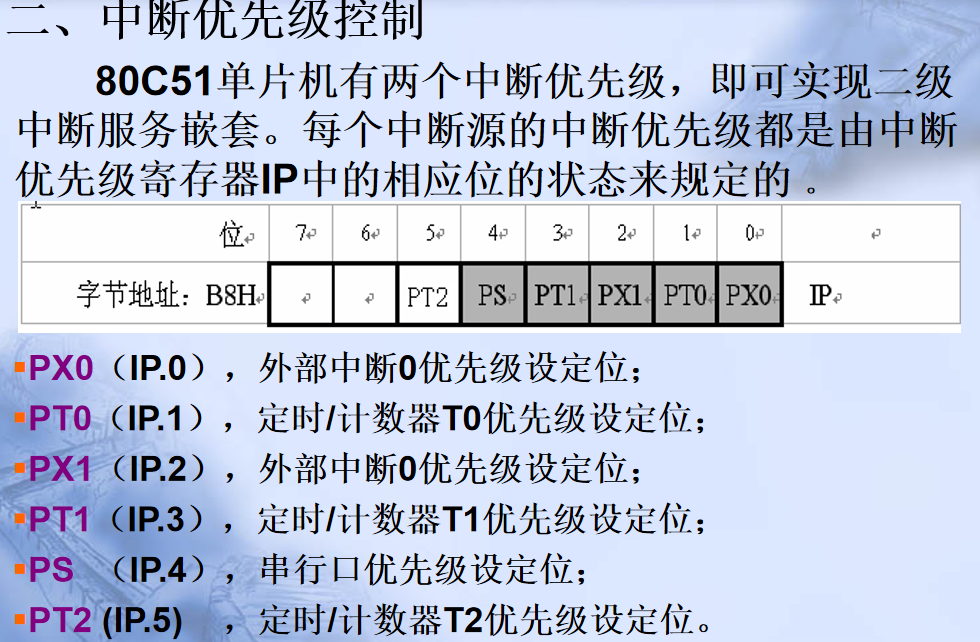

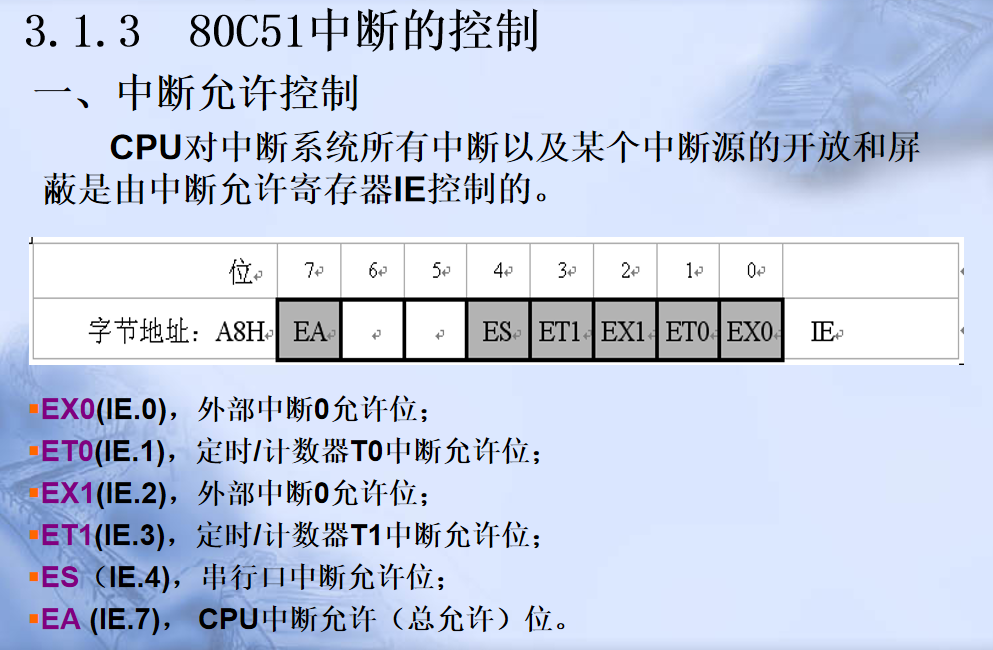

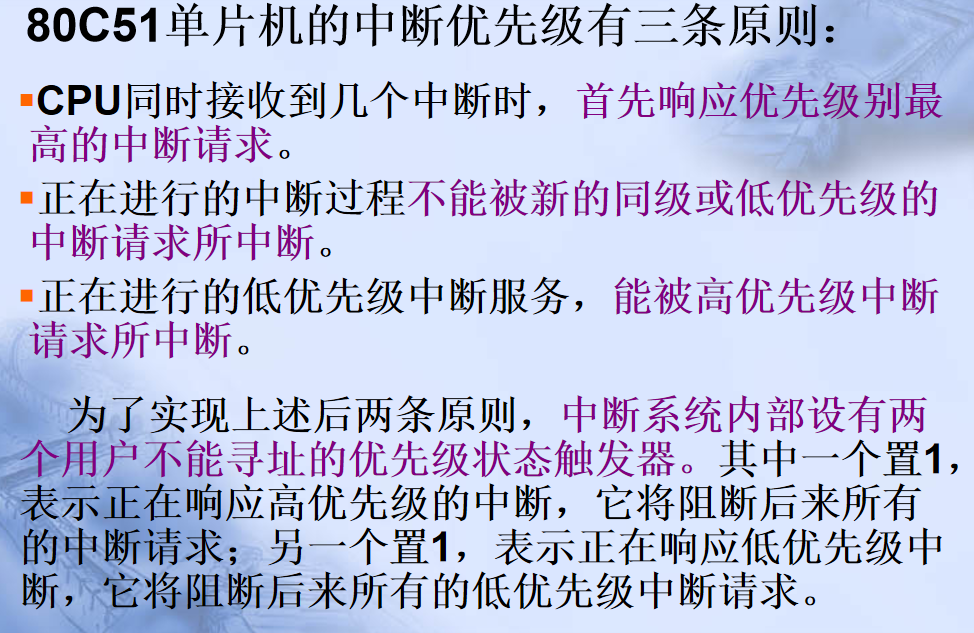

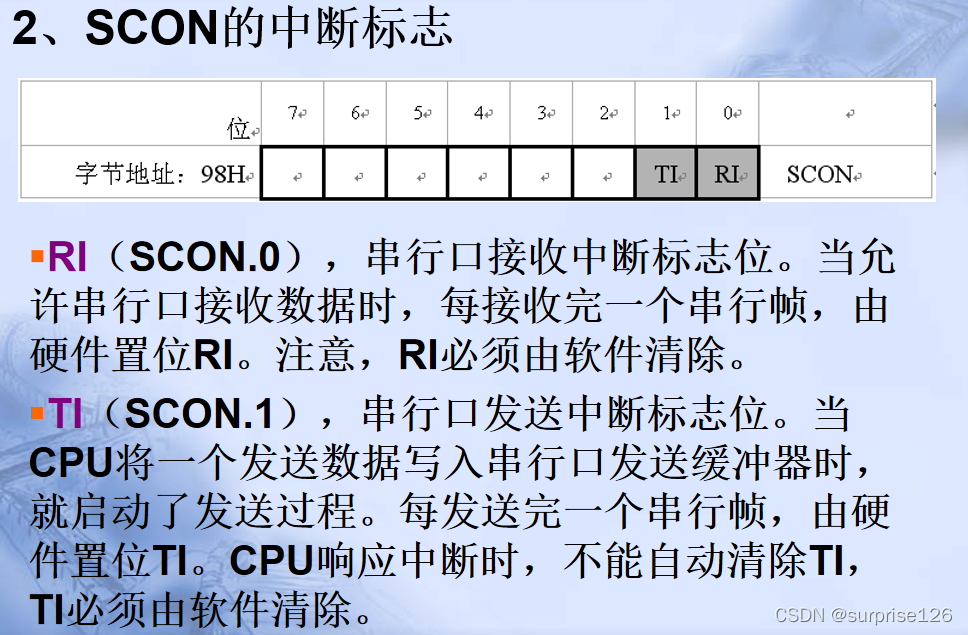

中断

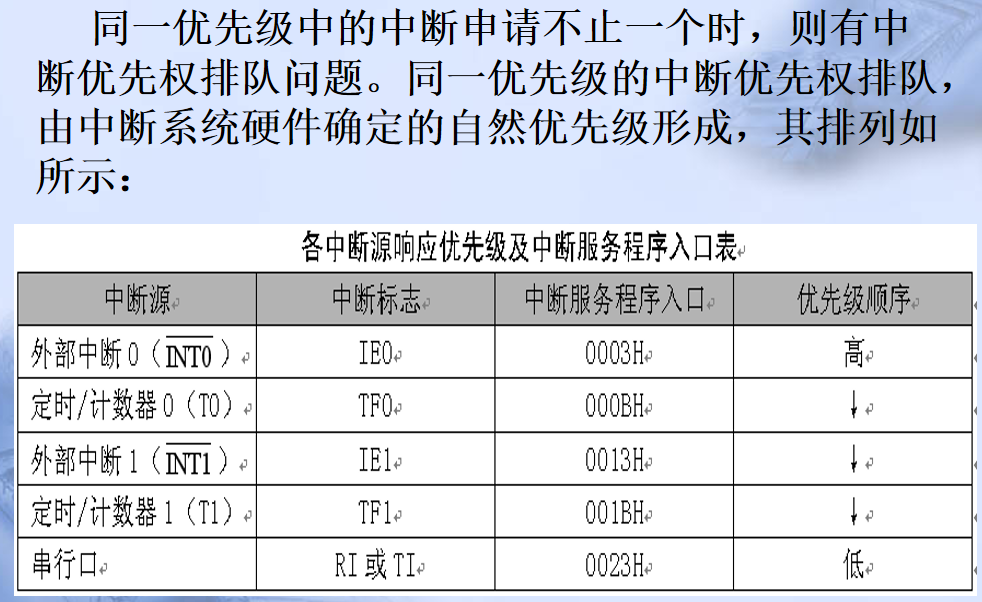

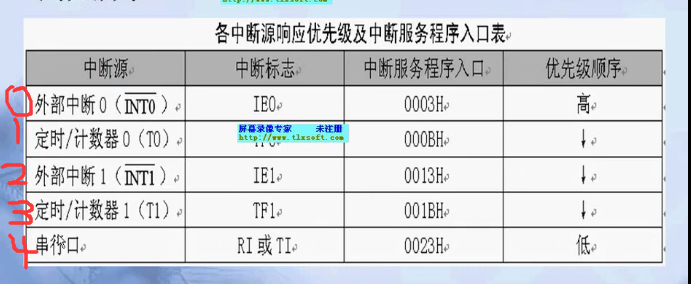

01234 用在写中断子程序的后面

void exter0() interrupt 0

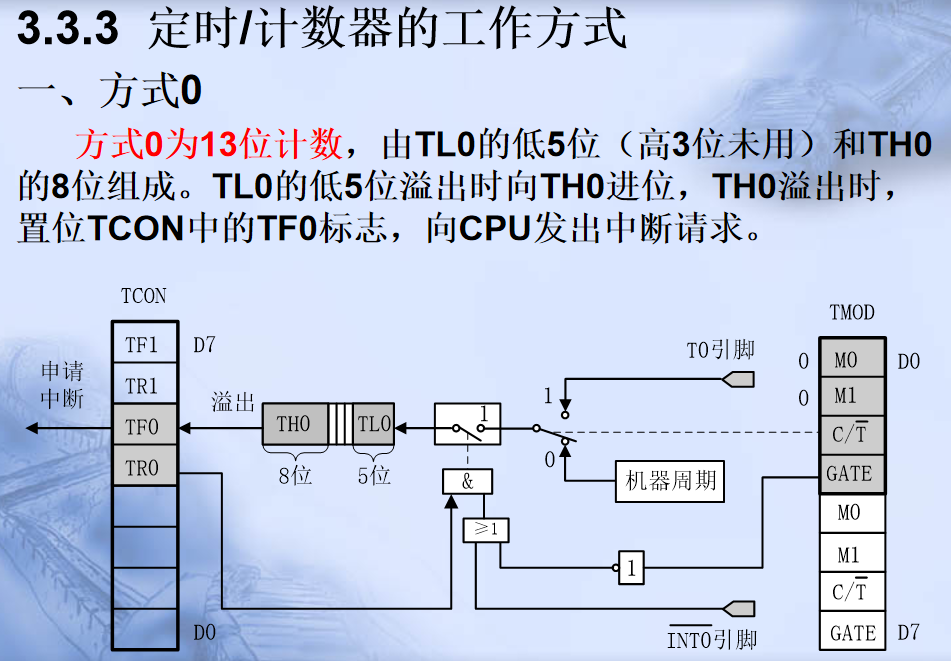

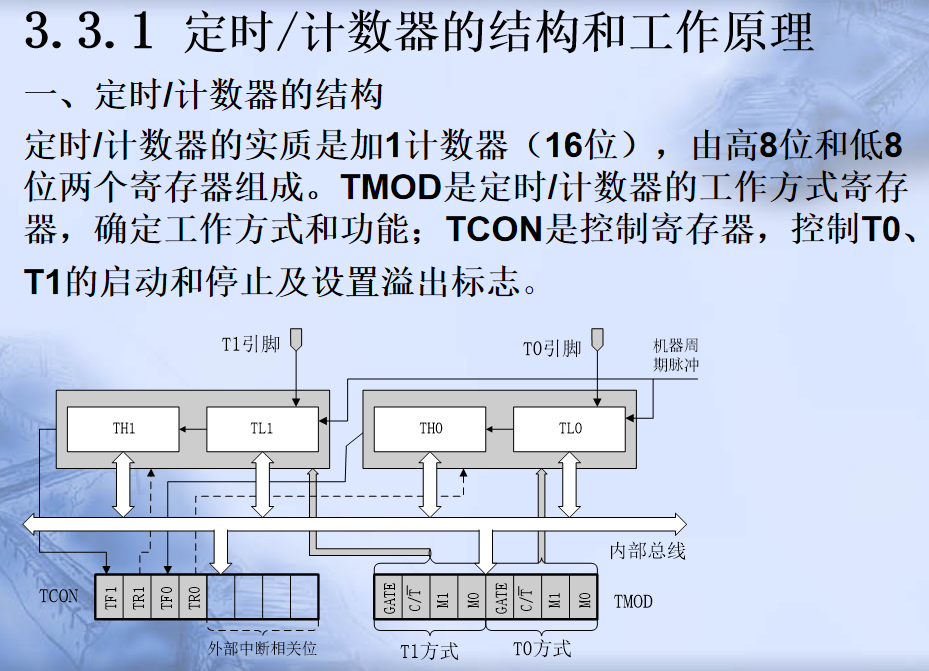

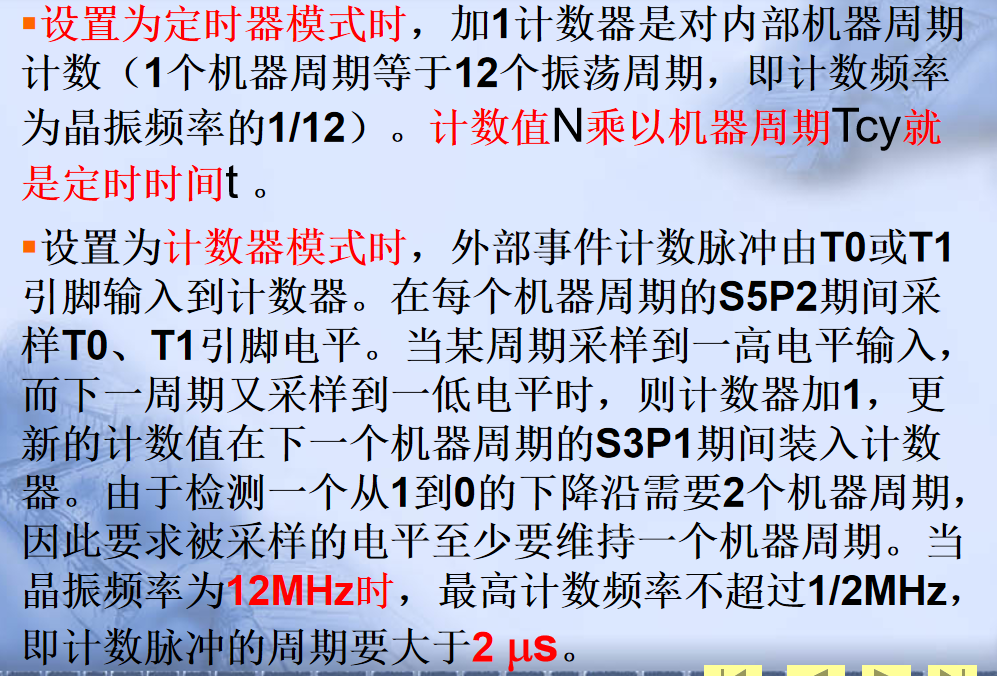

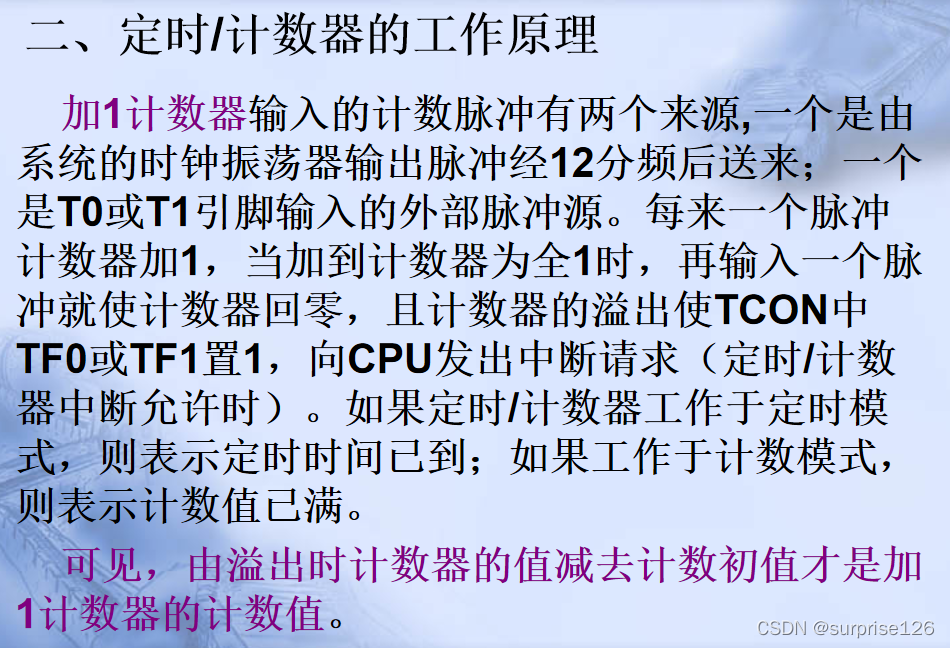

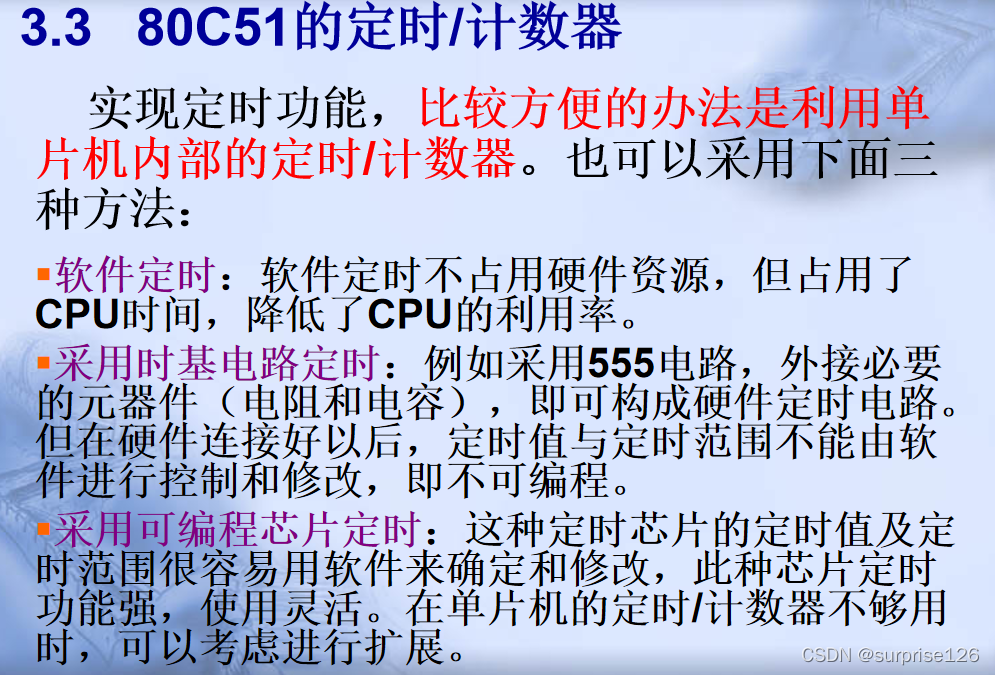

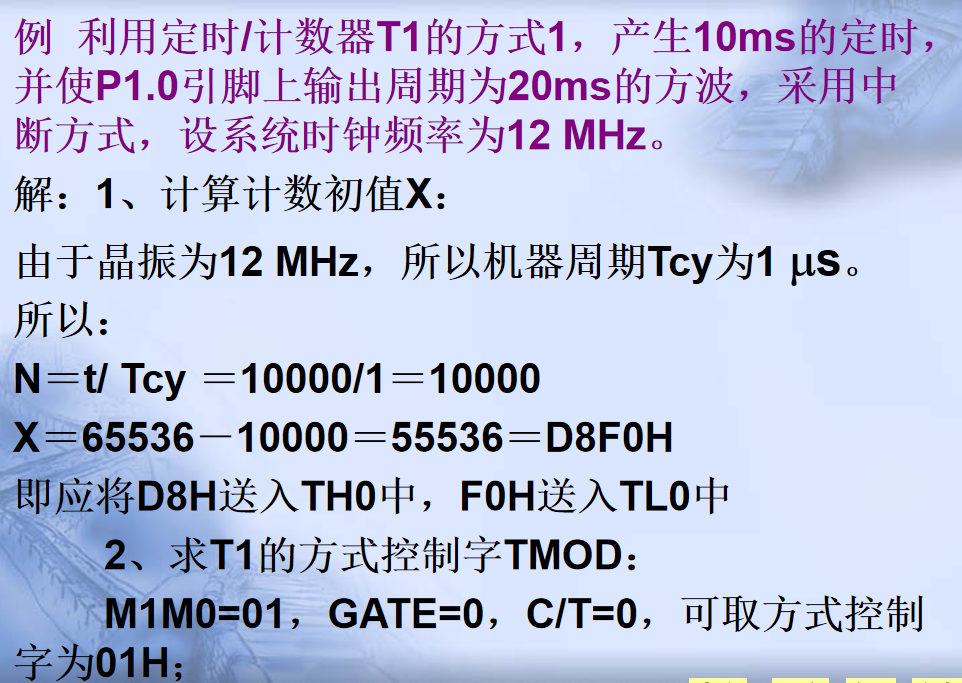

定时器

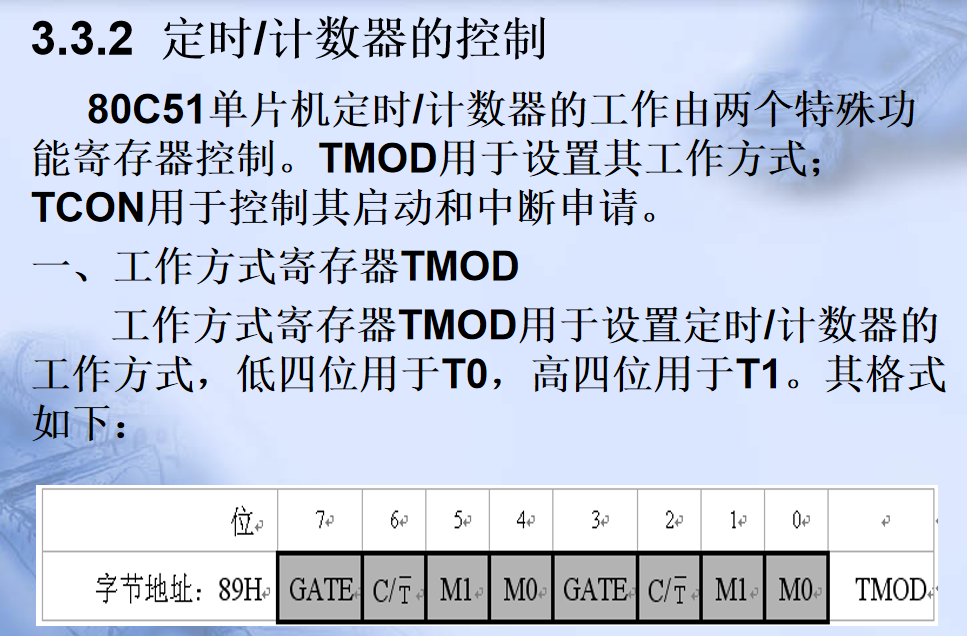

不可按位寻址只能直接对TMOD进行设置

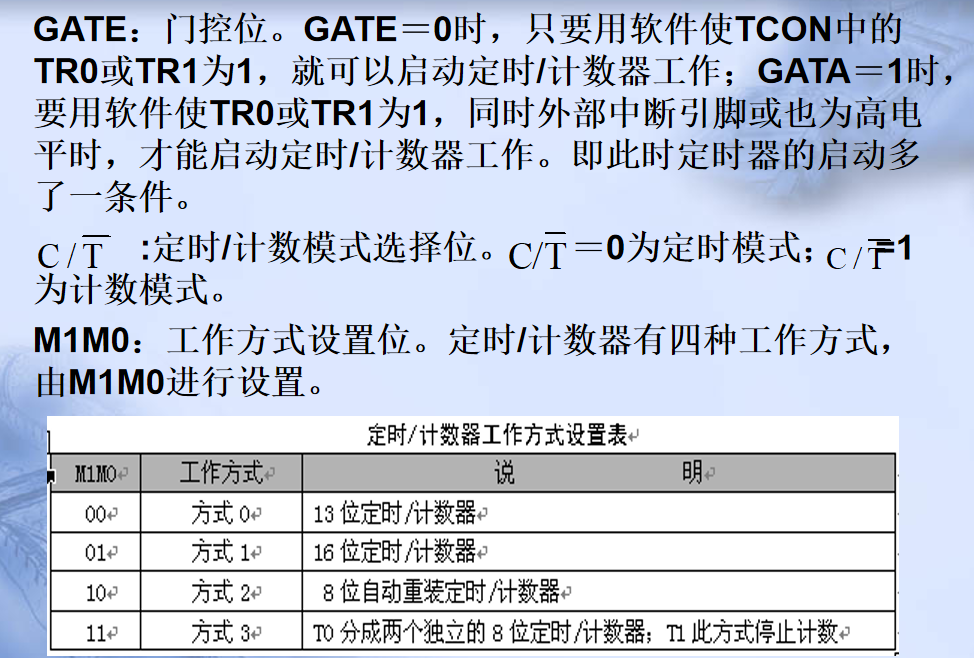

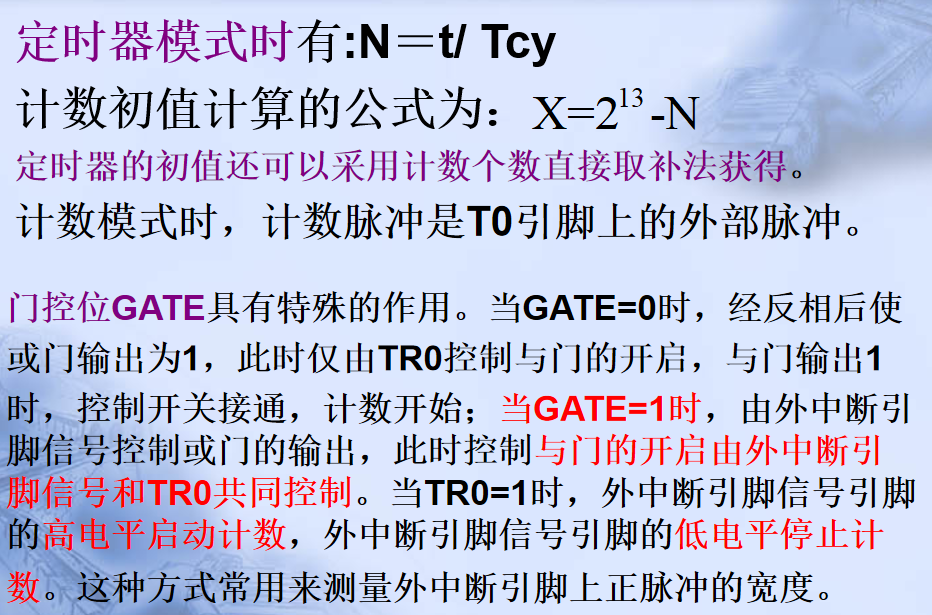

一般使GATE 为0

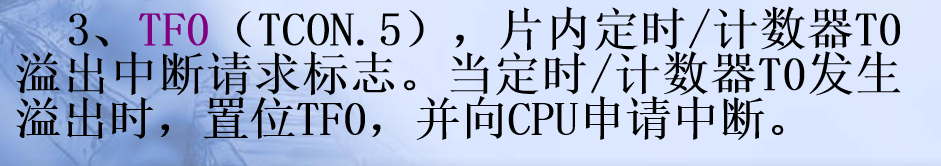

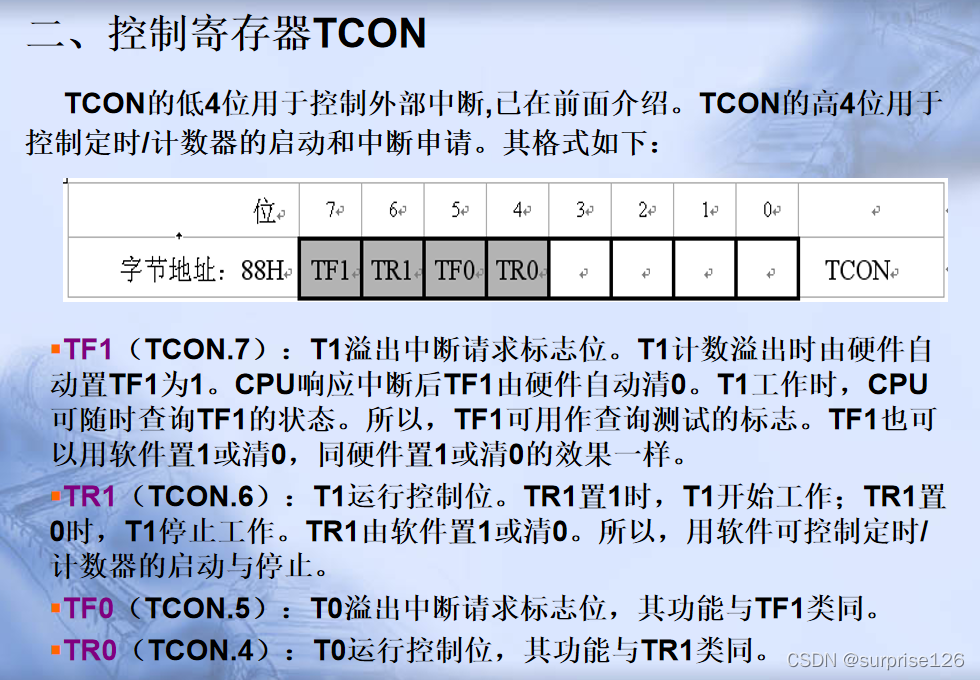

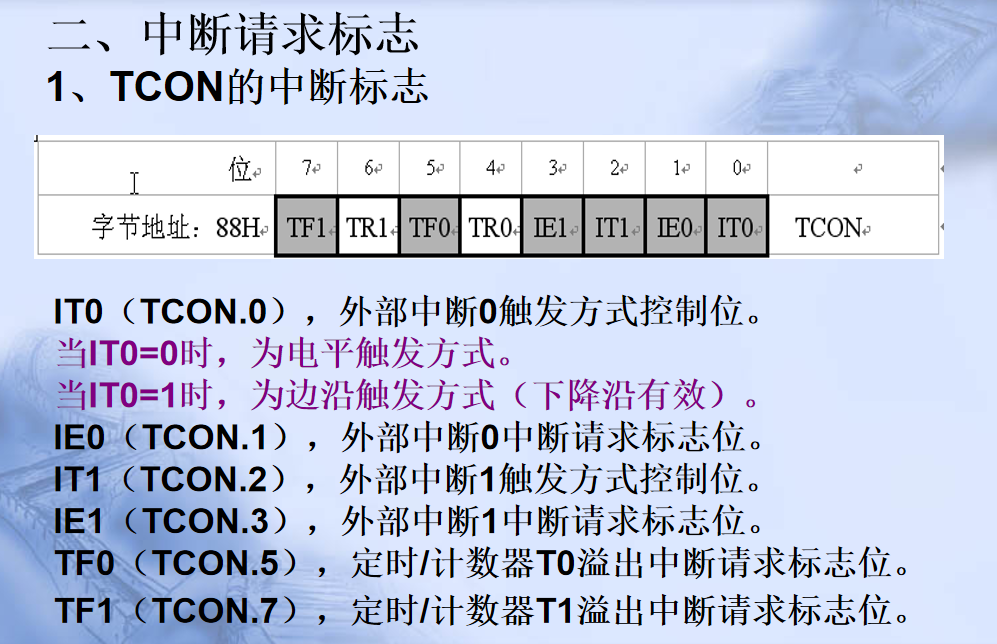

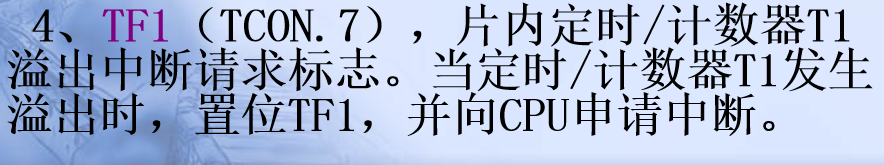

TCON可位寻址

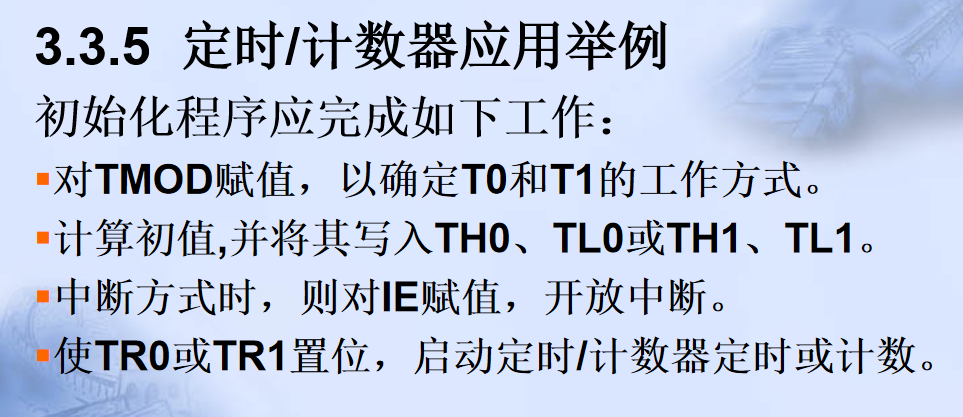

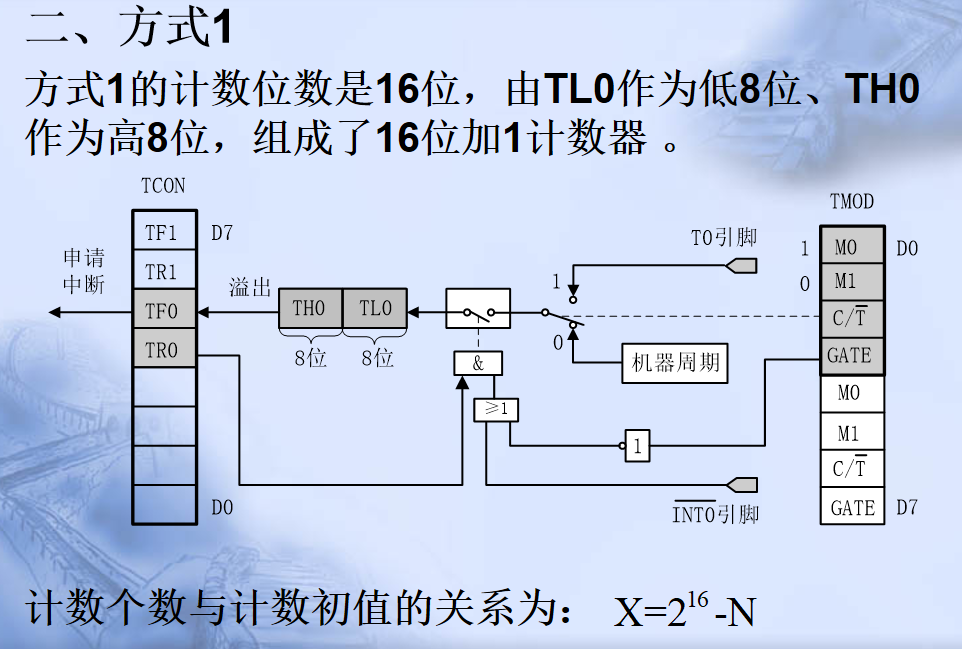

讯享网#include <reg52.h> #define uchar unsigned char #define uint unsigned int uchar sum; sbit led1=P1^0; void main() { TMOD=0x01; //设置工作方式 TH0=(65536-50000)/256;//设置初值 TL0=(65536-50000)%256; EA=1; //开启中断总开关 ET0=1; //开启定时器0中断开关 TR0=1; //开启定时器0 while(1); //等待 } void T0_time() interrupt 1 //中断子程序 { TH0=(65536-50000)/256; TL0=(65536-50000)%256; sum++; if(sum==20) { sum=0; led1=~led1; } }

51单片机入门（第三讲）

共阳、共阴数码管显示原理、定时器工作方式介绍、重点讲述工作方式2、中断概念及中断函数写法、外部中断试验、定时器中断应用

中 断

定时器
