本文作者：小烨

江湖告急令：

歪伯(Web)的认证消失了

大事不好了，你家隔壁的XX大学歪脖(Web)认证消失了，底下的众多小弟不能上网冲浪，要造反啦！

急死我了。浏览器里输入6.6.6.6都不行，上次输入后就可以溜得起飞，这次不管用了。

目测拿小米+步枪(某米手机)的人最近好像买了一些新装备(手机操作系统)，正要找歪伯炫耀，就发现怎么都找不到歪伯了。

莫慌，我给你传授几招 “四两拨千斤” 的掌法，保证给你找回歪伯。

1

招式一：分而治之定位法

我跟你说这一招啊，就是一刀下去，歪伯就两段。我呸……是一刀下去就知道歪脖消失在哪里了。

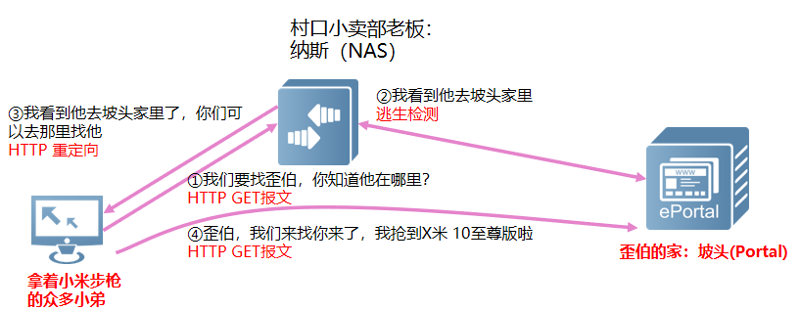

那这一刀要砍在哪里呢？我们来看一下昨天他们是怎么找到歪伯的：

很明显，村口的小卖部老板纳斯是个重要的角色，那就拿他“开刀”。

“一刀”口诀：

在浏览器里输入一个IP地址访问(例：6.6.6.6，和自己手机地址不同网段的，使报文可以发到NAS上)。

“一刀”的效果：

如果出现如下图，浏览器的地址栏变成了另一个地址(是WEB认证页面的URL地址) ，说明 纳斯看到过歪伯在坡头家里。

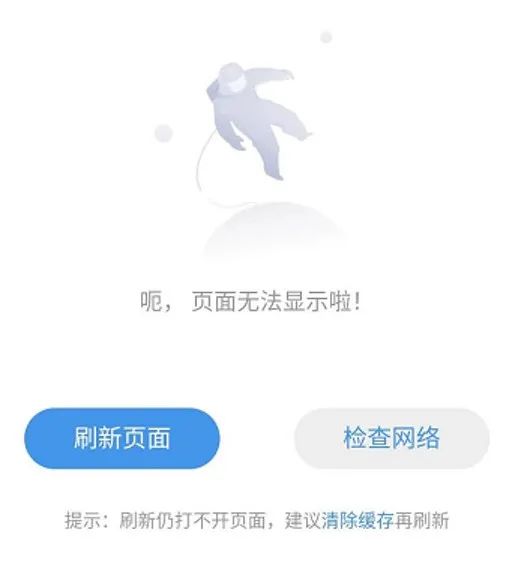

如果出现如下图，浏览器的地址栏内容没有变化，有时候直接显示“页面无法显示”，说明纳斯没有听到小弟们的问题。

Tips：如果我们输入域名(比如http://www.baidu.com)不能显示认证页面，而输入IP地址(比如6.6.6.6)能能显示认证页面， 则大概率是DNS解析问题，建议排查终端与DNS的连通性或更换DNS地址。

2

招式二：顺蔓摸瓜寻踪法

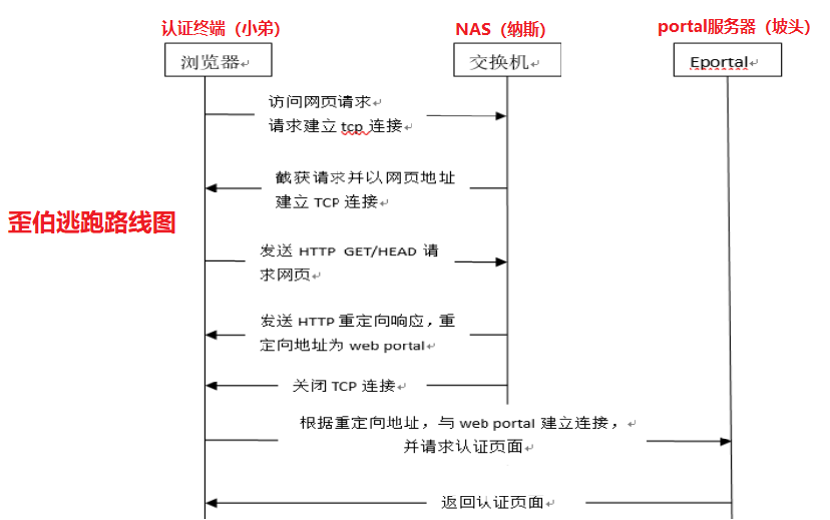

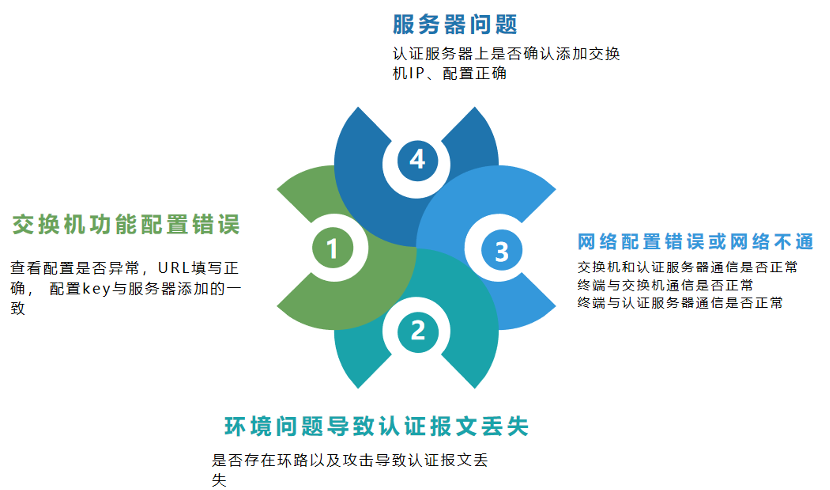

“带刀”去问过纳斯后，我们大概知道了原因了，但具体是哪里出问题了呢？我们就把全村的地图拿出来瞅瞅，看歪伯可能丢在哪个路口了。

1) 终端(小弟)通过 DHCP 协议获取到 IP 地址 。

2) 终端打开浏览器，发起 HTTP 请求(以 6.6.6.6 为例)。

3) 交换机将自己伪装成目标站点 6.6.6.6，与终端建立TCP连接(TCP三次握手) 。

4) 交换机收到终端发出的 HTTP GET报文后回应一个 HTTP 响应报文，报文中携带了重定向的 URL 等参数。

5) 终端收到交换机的 HTTP 回应之后，与URL参数中的Portal 服务器再次建立TCP连接，并获取认证页面(重定向URL)。

看了地图，我们就可以用一些探测器，探探路：

1)看一下路好不好走，会不会掉坑里了？

终端**问(PING)交换机 或 其他 直通地址(direct-vlan XX、 web-auth direct-host X.X.X.X、http redirect direct-site X.X.X.X、安全通道等)，哪里不通点哪里！

2)看一下路上的指示牌对不对，会不会被引到其他地方去了？

设备配置命令是遗漏，特别是URL、KEY和接口下调用的Portal名称。

3

招式三：草蛇灰线寻踪法

如果歪伯藏得太隐秘，上面的招数都没办法查到他藏身之处，那小锐也只能出动左膀右臂：第八阿哥(DEBUG)和抓包妹(镜像抓包)，他们可是我在纳斯家安插了两个卧底，他们早就告诉我歪伯经常和协姨(交互协议)有来有去，看看他们的本事：

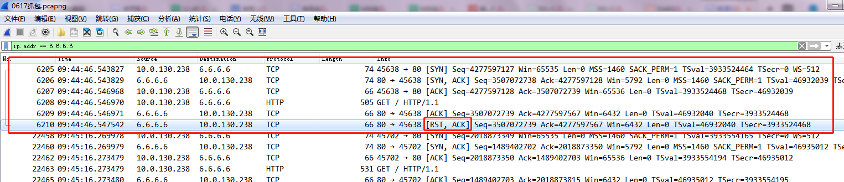

抓包妹在纳斯家的分店上下联的一台二层汇聚设备上抓包，发现：TCP连接被纳斯reset，也没有看到纳斯给小弟们响应200 OK报文：

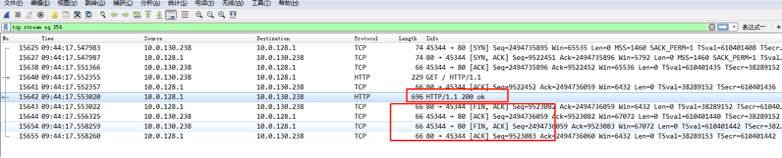

正常交互报文应该是这样的：纳斯响应200 ok报文后，TCP拆连接。

接下来我们就要去问问纳斯：为什么要重置(reset)。第八阿哥，该你出手了。

终于，发现纳斯家在歪伯消失时大量异常日志，如下：

[2020-06-16-172.168.200.1:31:11][2020-6-11 23:46:39][20213]Get the template failed

[2020-06-16-172.168.200.1:31:11][2020-6-11 23:46:39][20214]Get the template failed

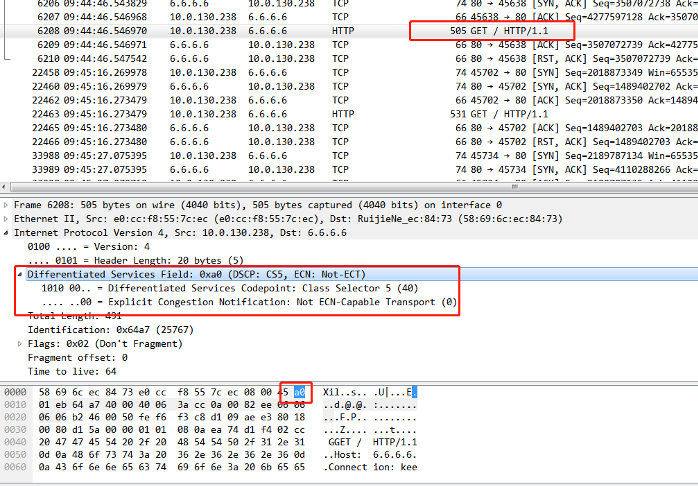

最后查出来，原来小弟们给纳斯问话的时候带了口音(GET报文的DSCP非0)，导致纳斯听不懂的情况，同时分析抓包的数据，发现无法重定向的情况，DSCP的值都是非0，如下：

因此根据上述分析看是小弟里最近来了一些口音比较重的(例如新款X米10 手机)，802.11E的优先级不为0，当GET报文通过无线AP， 由于AP缺省开启WMM，使AP会根据802.11E的优先级不同映射到DSCP上，导致DSCP值被AP修改成一个非0值， 从而导致纳斯(NAS)听不懂(发出的HTTP报文QoS字段不为0)就没有告诉他们歪伯在哪里(用户连接WiFi，获取到IP地址后发现无法重定向到Portal页面)。

后续我们设备上口音翻译器(交换机上将DCSP端口修改为0)， 将我们纳斯(NAS)听不懂的名称转换成能听得懂的口音(能够识别的报文)以后， 歪伯顺利回家了。

为了解决终端发送上来的GET报文中QoS字段不为0的问题， 我司提供了如下解决方案：

1、在汇聚设备上通过QoS功能，强制修改所有报文的DSCP值为0，具体汇聚上配置如下：

ruijie(config)#mls qos map ip-precedence-dscp 0 0 0 0 0 0 0 0  ===》全局配置修订DSCP值为全0

ruijie(config)#int ag 5

ruijie(config-if-AggregatePort 5)#mls

ruijie(config-if-AggregatePort 5)#mls qos trust ip-precedence  ===》接口配置信任配置

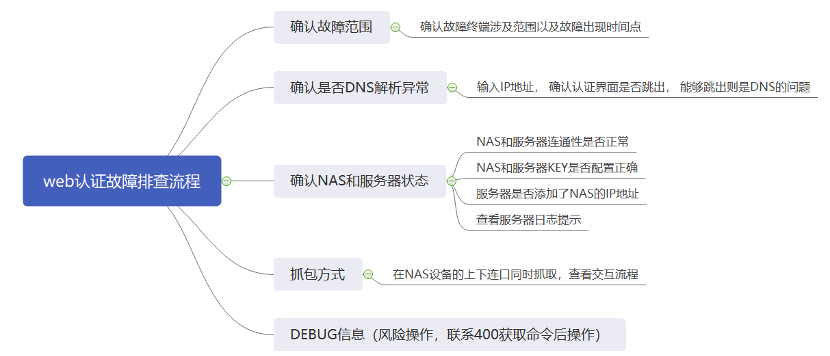

内功秘籍

这套“四两拨千斤”的武功秘籍教给你们了，祝大家早日修炼成为功夫大师！
