机械制图缺不了对形位公差的标注，具体标注方法小编在Auto CAD 2017上为大家分享一下：
1.打开需要标注形位公差的图纸，确定以哪一条线为基准，并绘制出基准符号。具体标注方法小编在之前的文章中有过分享：
Auto CAD绘制基准符号的方法_TitaHh的博客-CSDN博客

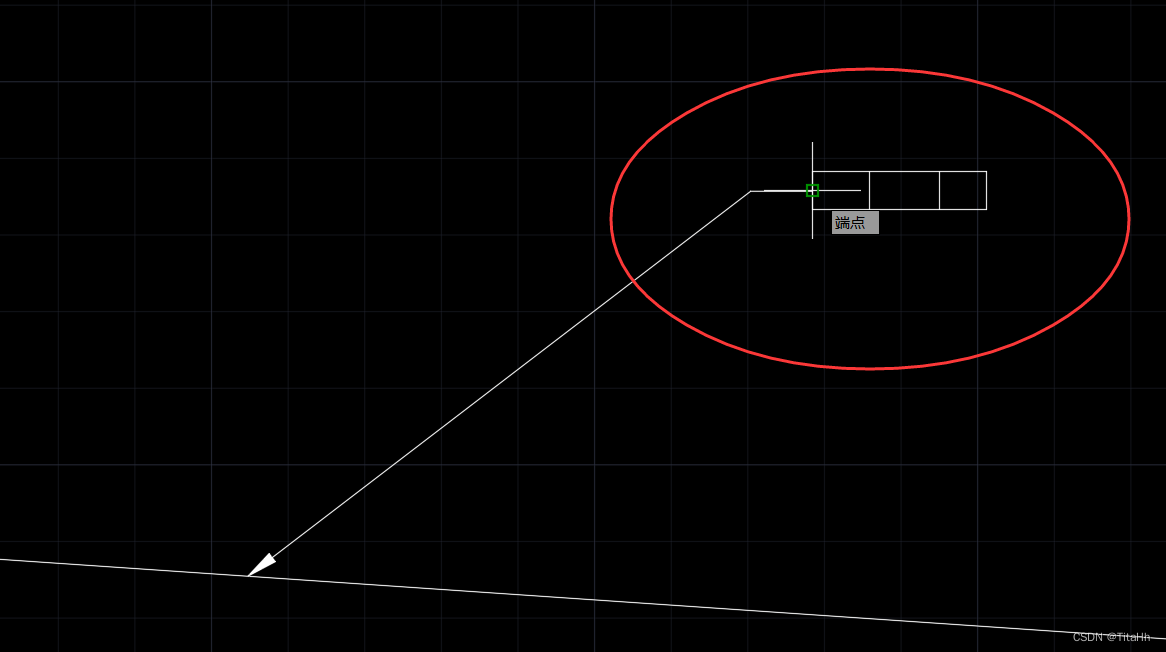

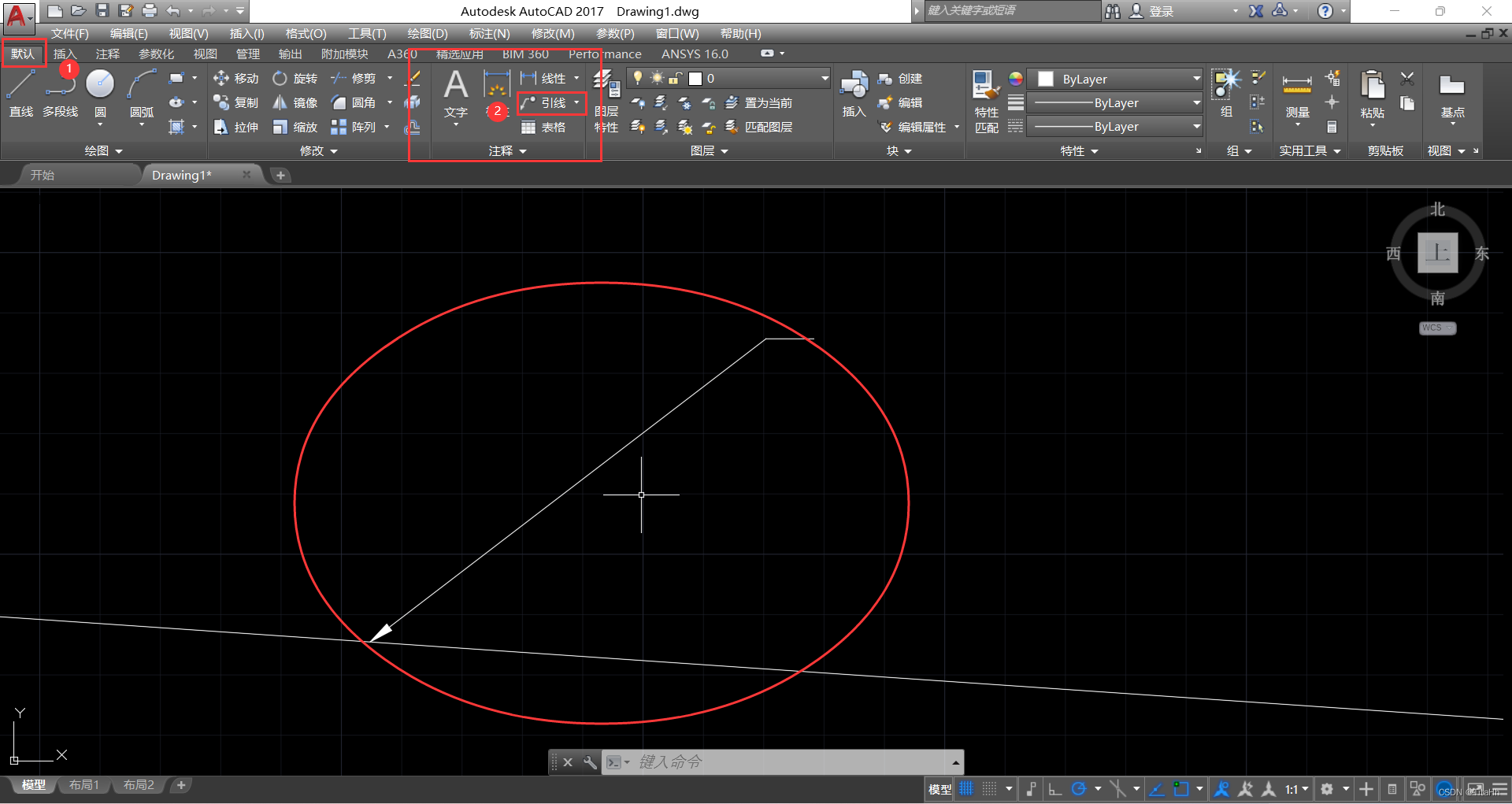

讯享网https://blog.csdn.net/_/article/details/?spm=1001.2014.3001.55012.点击“默认——注释”栏中的“引线”，将需要标注形位公差的地方用引线引出。

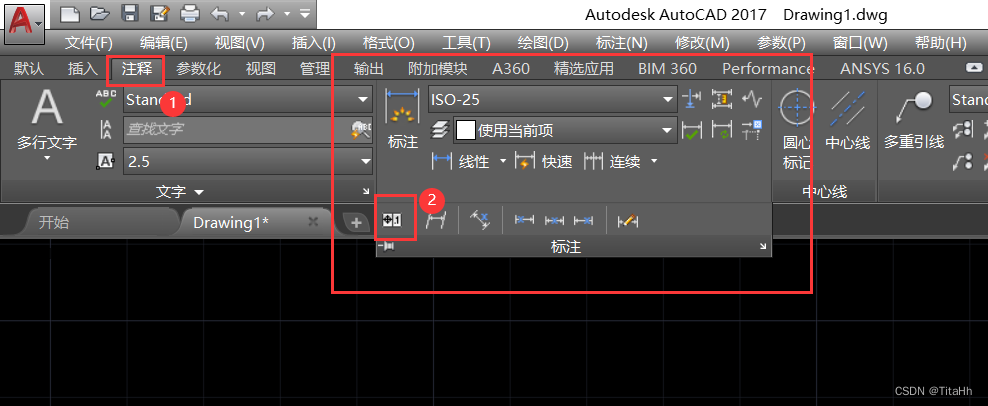

3. 点击“注释——标注”栏中的“公差”。

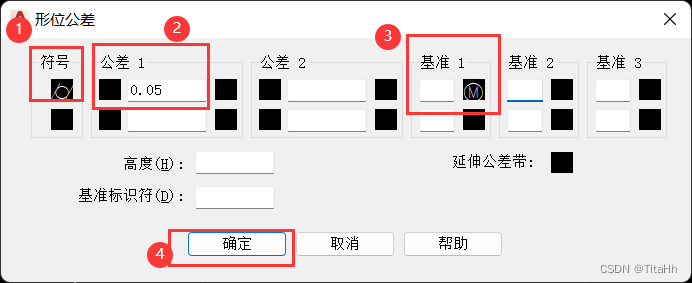

4.在弹出的对话框中，点击“符号”选择形位公差类别，在“公差1”输入公差，在“基准1”选择相应的参考基准，然后点击“确定”。
5.此时再将公差标注置于引线末端即可完成形位公差的添加。
