1.尺寸线及尺寸界线

1)尺寸和尺寸界均以细实线画出。
2)尺寸线的两个终端为向外的箭头。

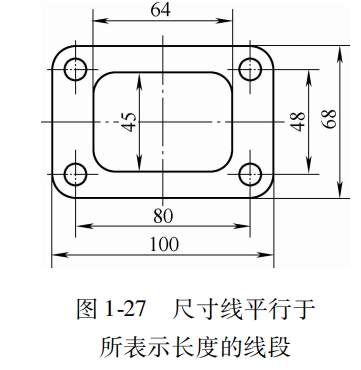

3)线性尺寸的尺寸线应平行于所表示长度的线段,如图1-27所示。
在这里插入图片描述
讯享网

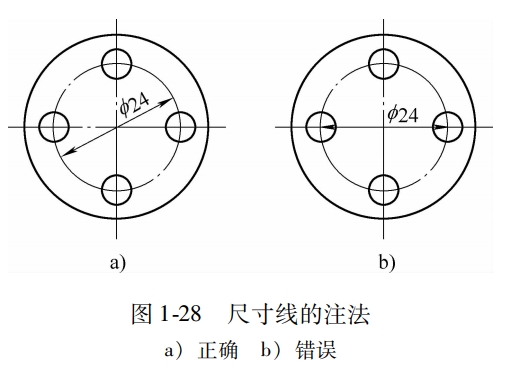

4)图形的轮廓线、中心线或它们的延长线,可以用作尺寸界线,但不能用作尺寸线,如图1-28所示。

在这里插入图片描述
5)对于未完整表示的图形,可仅在尺寸线的一端画出箭头,但尺寸线应超过该图形的中心线或断裂处,如图1-29所示。

在这里插入图片描述

2.尺寸数字

3)水平方向的尺寸线标注尺寸时数字要朝上,垂直方向的尺寸线数字应朝左。对于倾斜的尺寸线,应以垂直方向的标注法为标准而向左倾斜,这与水平方向的标注法相比,方向不同。尺寸数字的标注如图1-30所示。

在这里插入图片描述

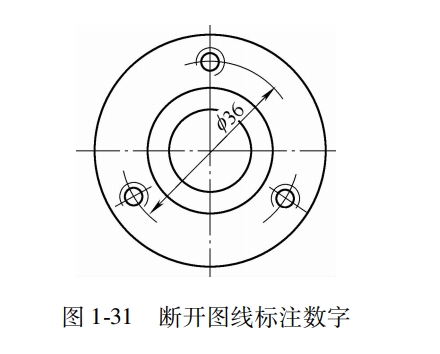

4)尺寸数字不可被任何图线通过,不可避免时,需要把图线断开,如图1-31所示。

在这里插入图片描述

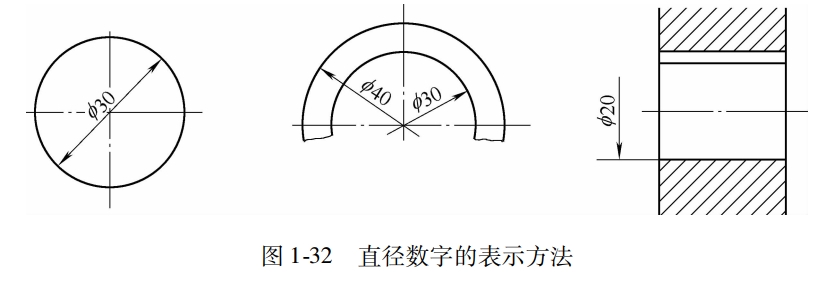

5)直径尺寸的数字之前应加注符号“中”,如图1-32所示。

在这里插入图片描述

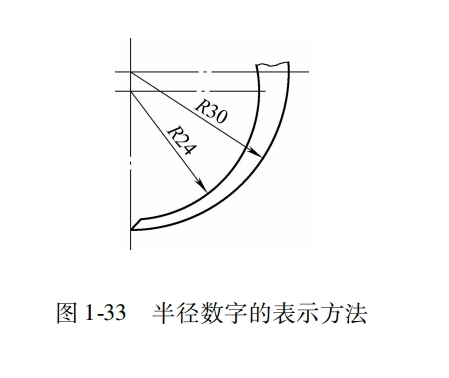

6)半径尺寸的数字之前应加注符号“R",如图1-33所示。
在这里插入图片描述

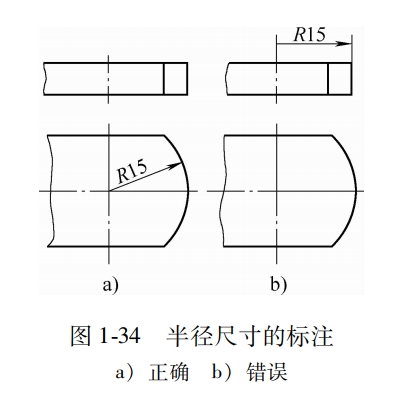

7)半径尺寸应注在投影为圆弧的视图上,如图1-34所示。

在这里插入图片描述

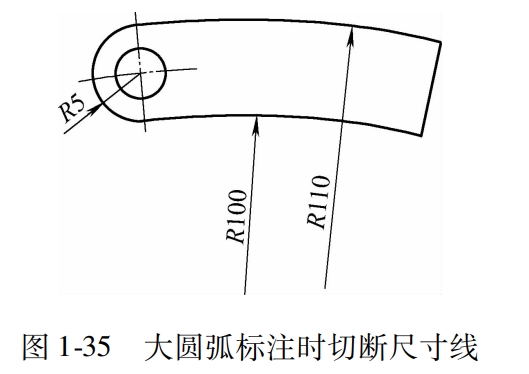

8)在圆弧的圆心很远、半径很大的情况下,如果把尺寸线画到圆心,就会画到图样的外面,这时就不必把尺寸线画到圆心,可以从中间切断尺寸线,如图1-35所示。

在这里插入图片描述

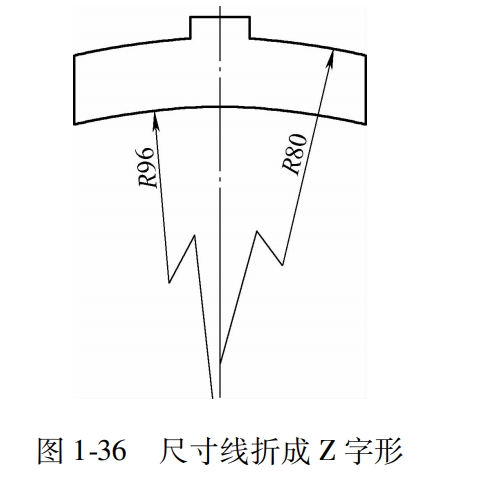

9)在半径很大时,又要把尺寸线的一端放到中心线上,可以把尺寸线折成Z字形,如图1-36所示。

在这里插入图片描述

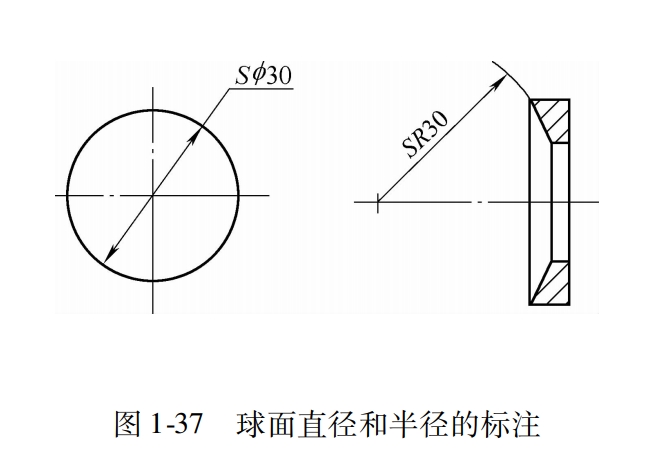

10)标注球面的直径和半径时,应在符号“ Φ”、“R"前再加注符号“S",如图1-37所示。

在这里插入图片描述

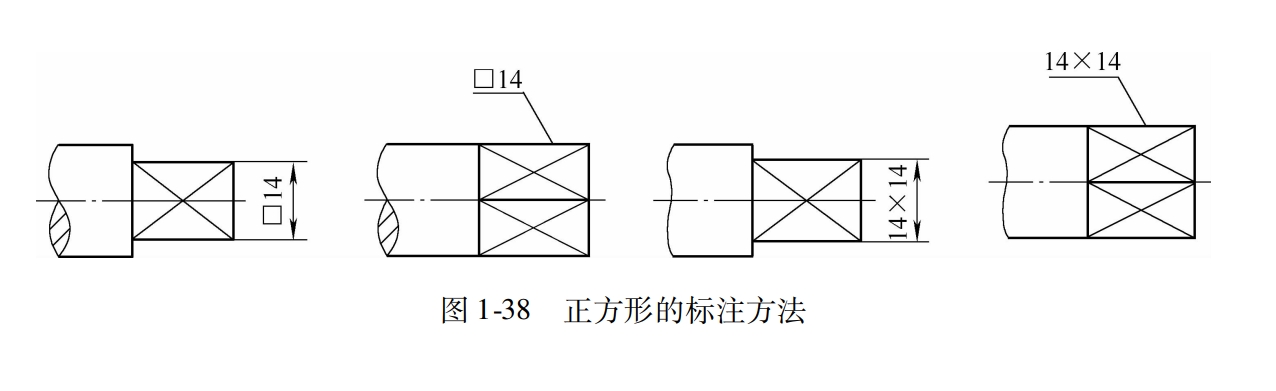

11)对于截面为正方形的结构,可在正方形边长尺寸前加注符号“□",或以“边长×边长”的形式标注其尺寸,如图1-38所示。

在这里插入图片描述

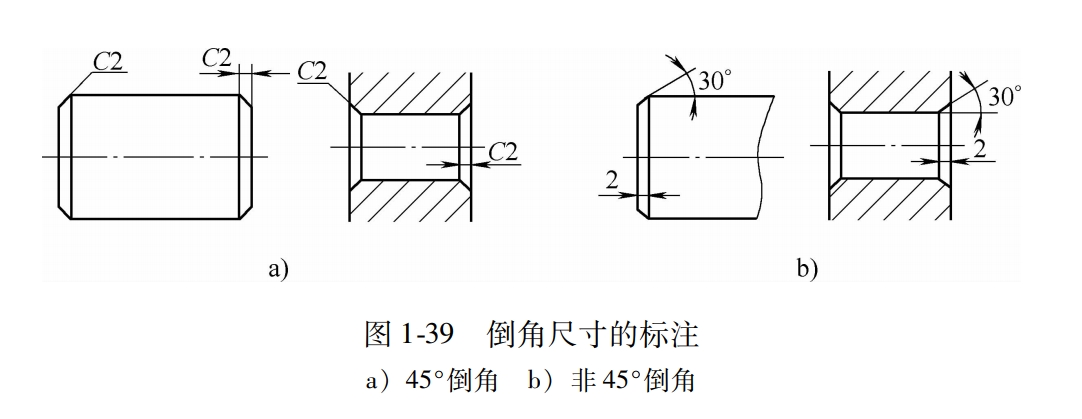

12)倒角尺寸的标注如图1-39所示。

在这里插入图片描述

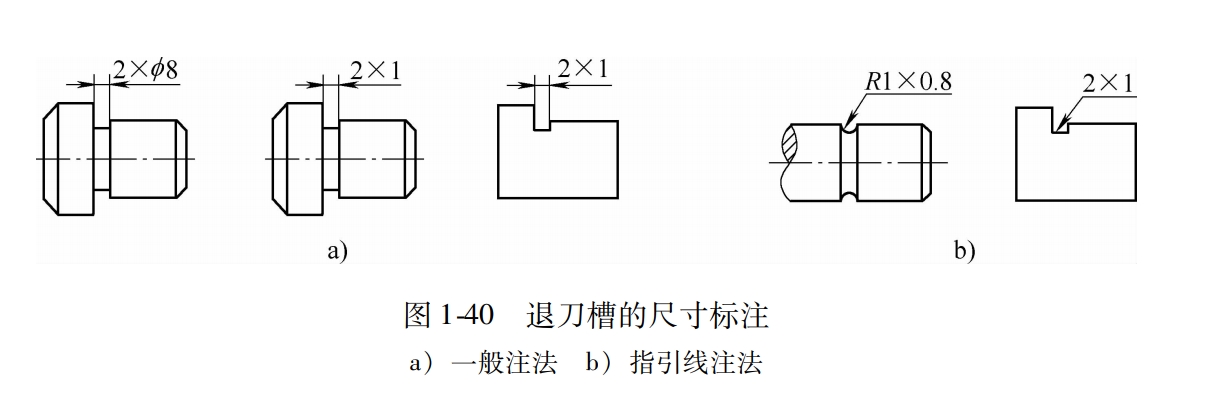

13)一般退刀槽的尺寸可按“槽宽×直径”或“槽宽 槽深”的形式标注,若图形较小,也可用指引线的形式标注,指引线应由轮廓线引出,如图140所示。

在这里插入图片描述

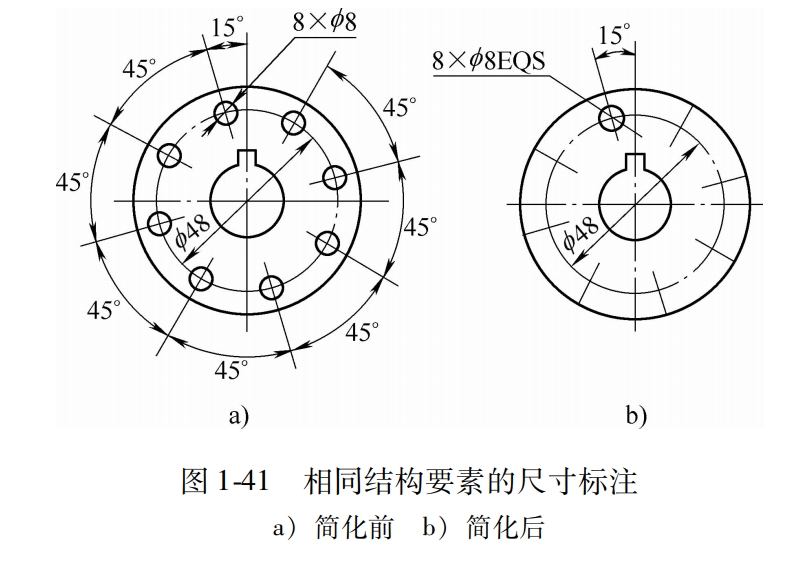

14)“EQS"是均布的意思,如图141所示。

在这里插入图片描述

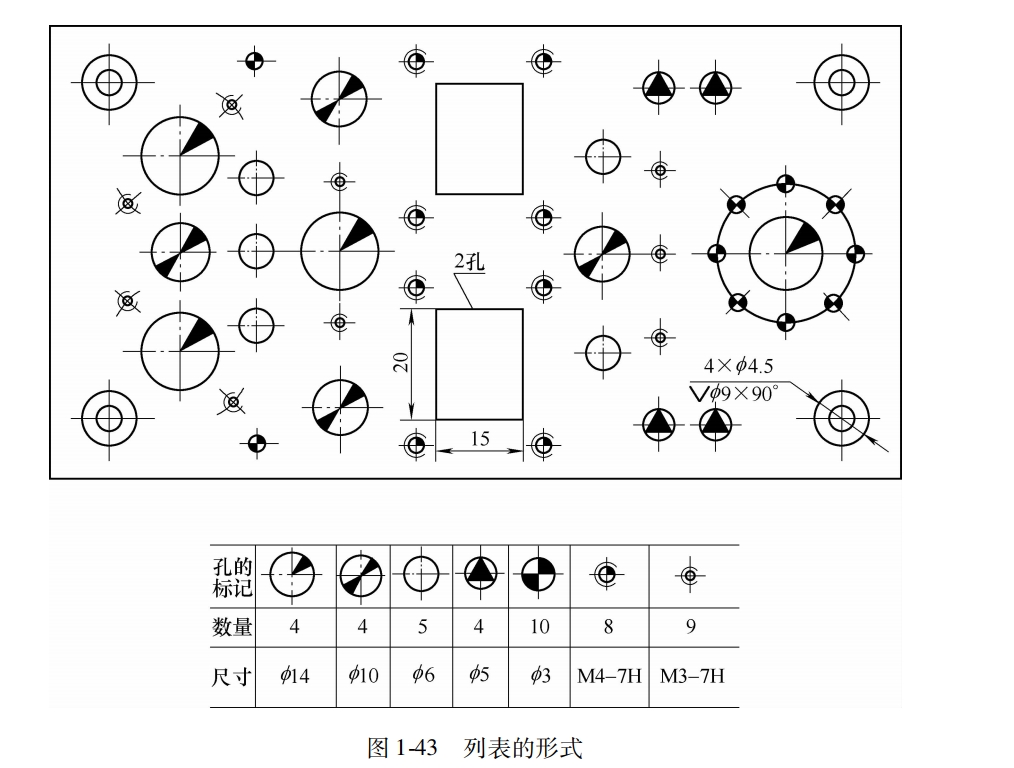

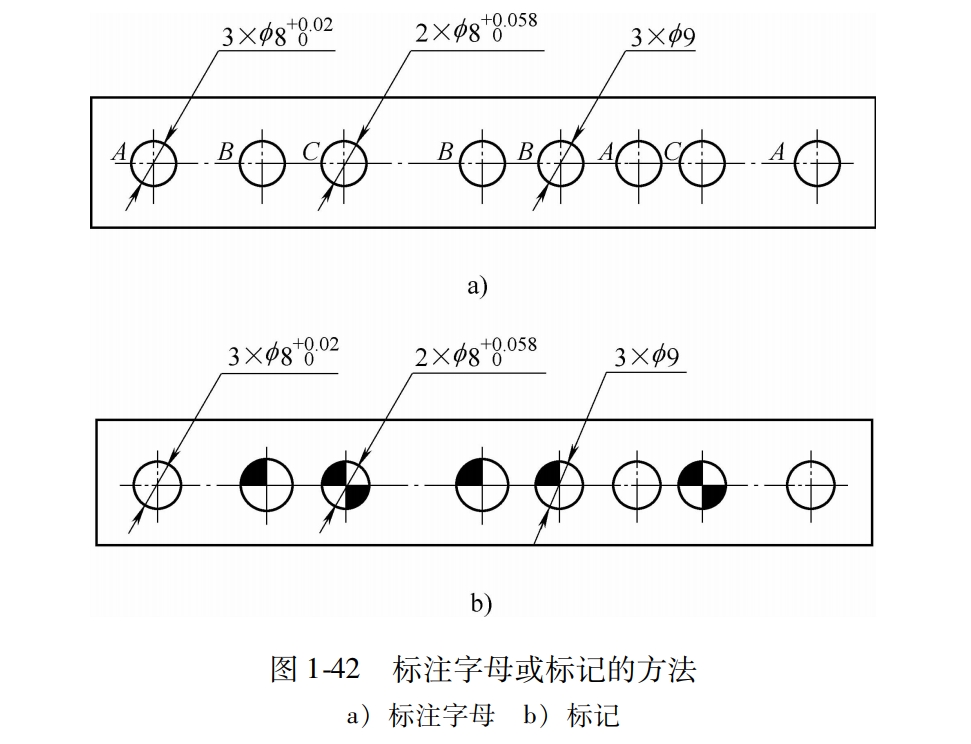

15)在同一图形中,尺寸数值不同而又重复的同类要素,可采用标记(如涂色)或标注字母的方法标注其尺寸(见图142),也可用列表的形式表明其尺寸(见图143)。

在这里插入图片描述
在这里插入图片描述

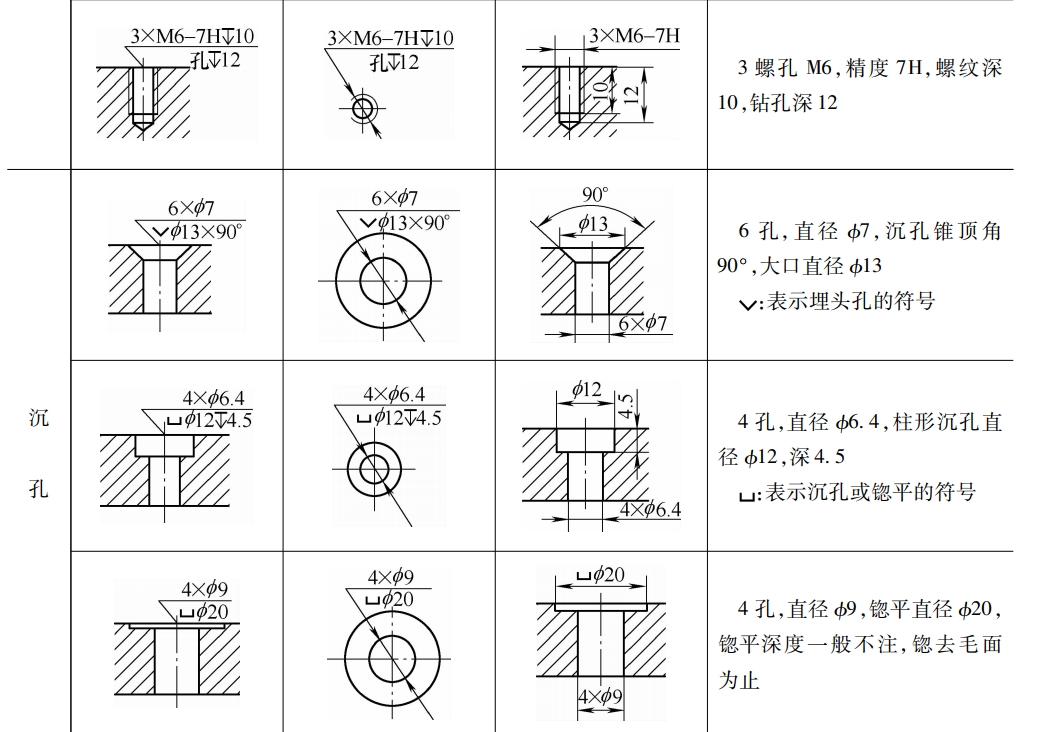

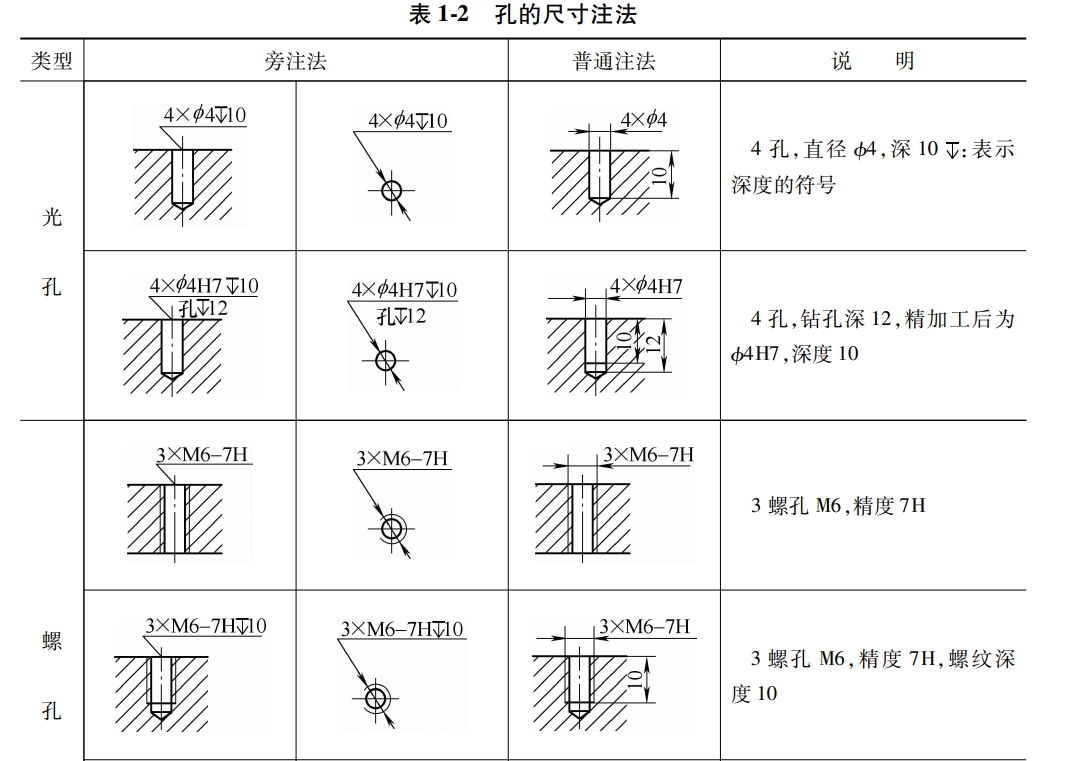

16)孔的尺寸注法如表1-2所示。

在这里插入图片描述
在这里插入图片描述
