我们知道，数字电源控制核心对输入输出参数进行采集后，利用控制算法进行分析从而产生PWM控制信号，PWM信号将经过驱动电路的进行功率放大和隔离，随后接入功率开关器件从而完成电源的输出控制。
本课就接着对电源的驱动电路给大家进行讲解啦。
驱动电路概述
▍驱动电路的作用

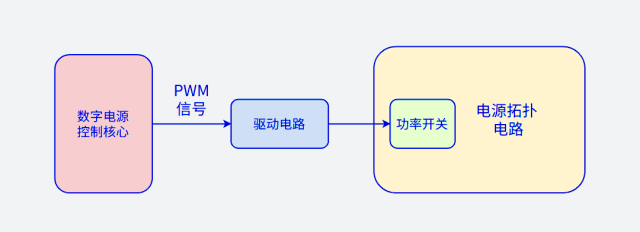

驱动电路位于电源主电路和数字控制核心之间，其本质是将数字控制核心产生的PWM信号进行功率放大，以驱动功率开关器件的开断。
优良的驱动电路能够提高数字电源的可靠性，减少器件的开关损耗，提高能量转换效率并降低EMI/EMC。

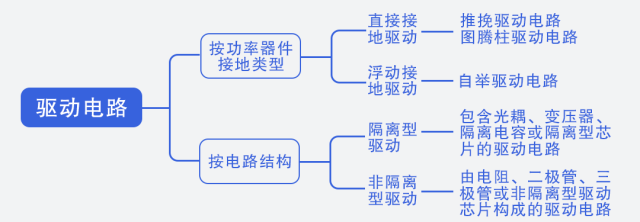

▍驱动电路的分类
驱动电路按照功率器的件接地类型分为：
直接接地驱动电路中功率器件的接地端电位恒定，常用的有推挽驱动以及图腾柱驱动等。
浮动接地驱动的功率器件接地端电位会随电路状态变化而浮动。典型的浮动接地驱动电路为自举驱动电路，它通过电平位移电路连接驱动电路与器件接
