概述
OC5860 是一款内置功率 MOSFET的单片降压型开关模式转换器。OC5860在 5.5-60V 宽输入电源范围内实现 0.6 A峰值输出电流，并且具有出色的线电压和
负载调整率。
OC5860 采用 PWM 电流模工作模式，环路易于稳定并提供快速的瞬态响应。
OC5860 集成了包括逐周期电流限制和热关断等保护功能。
OC5860 采用 SOT23-6 封装，且外围元器件少。
特点
 0.6A 的峰值输出电流
 0.9Ω 的内部功率 MOSFET
 可采用大输出电容启动
 低 ESR 陶瓷电容输出稳定
 效率高达 90%
 固定 1 MHz 频率
 热关断
 逐周期过流保护
 宽输入电压范围：5.5~60V
 采用 SOT23-6 封装
应用
 电表
 分布式电源系统
 电池充电器
 线性稳压器的预调节器

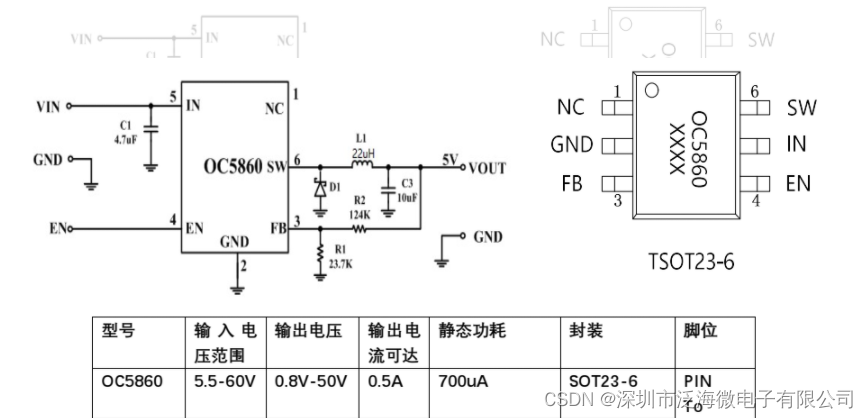

典型应用电路图
