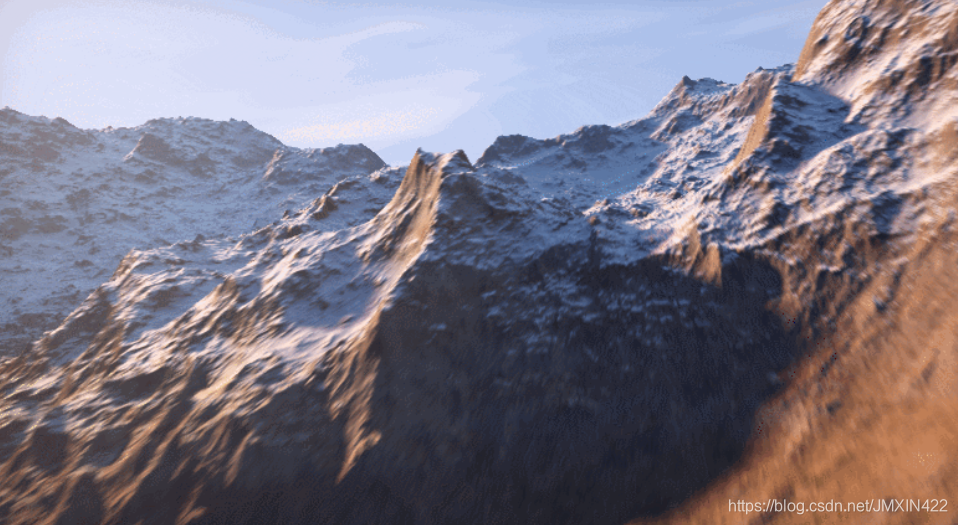

Elevated代码解析

作者：iq，网址：https://www.shadertoy.com/view/MdX3Rr

标签：procedural, 3d, raymarching, distancefield, terrain, motionblur

总共两个部分：Image，Buffer A

讯享网


void mainImage( out vec4 fragColor, in vec2 fragCoord ) { vec2 uv = fragCoord/iResolution.xy; vec4 data = texture( iChannel0, uv ); vec3 col = vec3(0.0); if( data.w < 0.0 ) { col = data.xyz; } else { // decompress velocity vector float ss = mod(data.w,256.0)/255.0; float st = floor(data.w/256.0)/255.0; // motion blur (linear blur across velocity vectors vec2 dir = (-1.0 + 2.0*vec2( ss, st ))*0.25; col = vec3(0.0); for( int i=0; i<32; i++ ) { float h = float(i)/31.0; vec2 pos = uv + dir*h; col += texture( iChannel0, pos ).xyz; } col /= 32.0; } // vignetting col *= 0.5 + 0.5*pow( 16.0*uv.x*uv.y*(1.0-uv.x)*(1.0-uv.y), 0.1 ); col = clamp(col,0.0,1.0); col = col*0.6 + 0.4*col*col*(3.0-2.0*col) + vec3(0.0,0.0,0.04); fragColor = vec4( col, 1.0 ); }

• 读取BufferA的计算结果，据此来说，xyz分量存储的是最终计算结果（color），w存的是速度向量。

  讯享网 vec4 data = texture( iChannel0, uv );

• 如果速度小于0，则说明场景静止，直接取xyz分量，否则进行运动模糊（motion blur）
• 进行运动模糊时，首先进行对速度矢量进行解压缩。

  float ss = mod(data.w,256.0)/255.0; float st = floor(data.w/256.0)/255.0;

  第一个是用w分量对256求模，然后除以255，第二个是用w分量除以246，取整后除以255，为什么这样解码，估计答案在Buffer A里面。

• 利用解码得到的ss，st计算速度向量，区间重映射为[-0.25,0.25]，这里为什么是0.25？我在测试中改为[-1,1]后，运动模糊效果过于眼中，场景明显有条纹以及晕眩感，这里可能是调节的结果

  讯享网vec2 dir = (-1.0 + 2.0*vec2( ss, st ))*0.25;

• 接下来是简单的运动模糊，累加32次后平均

  for( int i=0; i<32; i++ ) { float h = float(i)/31.0; vec2 pos = uv + dir*h; col += texture( iChannel0, pos ).xyz; } col /= 32.0;

• 然后是Vignetting效果（渐晕；光晕，光损失；暗角）

  讯享网col *= 0.5 + 0.5*pow( 16.0*uv.x*uv.y*(1.0-uv.x)*(1.0-uv.y), 0.1 );

  这个效果是这样的



• 这行代码的呈现结果是：场景由黄，变白亮，有点像黄昏和白天的区别。

  col = col*0.5 + 0.5*col*col*(3.0-2.0*col) + vec3(0.0,0.0,0.04);

总体来说，Image是对Buffer A的结果进行运动模糊，以及色彩调节等处理，比较简单，我们可以参考的是 简单的运动模糊 和 vignetting 效果。

Buffer A

这里的代码是主要功能的实现，有几百行，就不在开头贴出来了，我们从主函数开始分析。

一开始，对运行时间进行处理，用作之后的相机移动，这里还用了鼠标输入，用作加速移动（可以理解为瞬移）

讯享网float time = iTime*0.1 - 0.1 + 0.3 + 4.0*iMouse.x/iResolution.x;

照相机的处理

然后我们进入了moveCamera函数，参数为：时间，观看位置，观看方向，cr和fl不知道是什么，然后其中使用的全局变量 SC 为 250.0

void moveCamera( float time, out vec3 oRo, out vec3 oTa, out float oCr, out float oFl ) { vec3 ro = camPath( time ); vec3 ta = camPath( time + 3.0 ); ro.y = terrainL( ro.xz ) + 22.0*SC; ta.y = ro.y - 20.0*SC; float cr = 0.2*cos(0.1*time); oRo = ro; oTa = ta; oCr = cr; oFl = 3.0; } vec3 camPath( float time ) { return SC*1100.0*vec3( cos(0.0+0.23*time), 0.0, cos(1.5+0.21*time) ); }

• 对于camPath，明显是计算相机的x，z位置，这里的问题的常量SC和1100为什么这么大，暂且不知。推测原因是采样扩大，坐标范围极大，毕竟我们这里显示的是无边的地形。此外，SC是全局变量，是有很多意义的，但调节的效果无法归纳其作用，暂时可以理解为某个值的单位变量，而1100这个常量根据调整的结果，可以理解为相机的移动速度。



• 然后根据terrainL计算此时相机xz位置对应的地形高度。（这里的算法就不做介绍了，个人估计是额外的地形生成算法），然后往上面做一个偏移，求出观察位置的Y（高度）以及视线向量的Y。有三个函数，本质是相同的，后缀L，M，H分别对应地形生成的精度等级。

  讯享网float terrainL( in vec2 x ) { vec2 p = x*0.003/SC; float a = 0.0; float b = 1.0; vec2 d = vec2(0.0); for( int i=0; i<3; i++ ) { vec3 n = noised(p); d += n.yz; a += b*n.x/(1.0+dot(d,d)); b *= 0.5; p = m2*p*2.0; } return SC*120.0*a; }

回到主函数，得到了几个相机采数之后，就是设置相机，获得反V矩阵。比较简单和常见，就是通过叉乘进行计算求值。然后cr的作用就出现了。

mat3 setCamera( in vec3 ro, in vec3 ta, in float cr ) { vec3 cw = normalize(ta-ro); vec3 cp = vec3(sin(cr), cos(cr),0.0); vec3 cu = normalize( cross(cw,cp) ); vec3 cv = normalize( cross(cu,cw) ); return mat3( cu, cv, cw ); }

然后进入抗锯齿的循环之中，将屏幕坐标p重映射回裁剪空间，然后使用fl和得到的相机矩阵，计算射线在世界空间的值。因此fl可以理解为裁剪平面的位置。

讯享网vec3 rd = cam * normalize(vec3(s,fl));

天空，雪和山地的处理

在之后，进入渲染的总函数Render中

 vec4 res = render( ro, rd ); t = min( t, res.w );

• 这一部分是进行加速，缩小[tmin,tmax]的区间范围

  讯享网float maxh = 300.0*SC; float tp = (maxh-ro.y)/rd.y; if( tp>0.0 ) { if( ro.y>maxh ) tmin = max( tmin, tp ); else tmax = min( tmax, tp ); }

• 然后分析interesct函数，这里也是进行了常规的相交测试，或者说距离场测试，返回射线移动的距离。关于terrainM函数，和之前一样暂不讨论。

  float interesct( in vec3 ro, in vec3 rd, in float tmin, in float tmax ) { float t = tmin; for( int i=0; i<300; i++ ) { //RayMarching vec3 pos = ro + t*rd; //计算高度插值 float h = pos.y - terrainM( pos.xz ); //0.0015*t起到一个优化加速的效果 if( abs(h)<(0.0015*t) || t>tmax ) break; t += 0.4*h; } return t; }

  如果返回结果大于tmax，这说明没有击中地形，我们要渲染天空，这里的天空渲染实在巧妙，可以借鉴

  讯享网 // sky 根据Y的坐标模拟天空渐变的蓝色 ，第二行和海平面处理近似，但变化没有那么急剧，效果相对于给蓝天套了一层由下至上逐渐稀释的白雾 col = vec3(0.3,0.5,0.85) - rd.y*rd.y*0.5; col = mix( col, 0.85*vec3(0.7,0.75,0.85), pow( 1.0-max(rd.y,0.0), 4.0 ) ); // sun 增光来达到模拟太阳光晕的效果，有点像经典高光的计算 col += 0.25*vec3(1.0,0.7,0.4)*pow( sundot,5.0 ); col += 0.25*vec3(1.0,0.8,0.6)*pow( sundot,64.0 ); col += 0.2*vec3(1.0,0.8,0.6)*pow( sundot,512.0 ); // clouds 不太懂的云模拟 vec2 sc = ro.xz + rd.xz*(SC*1000.0-ro.y)/rd.y; col = mix( col, vec3(1.0,0.95,1.0), 0.5*smoothstep(0.5,0.8,fbm(0.0005*sc/SC)) ); // horizon 逻辑简单但适用的地平线模拟，在海平面0处附近生效 col = mix( col, 0.68*vec3(0.4,0.65,1.0), pow( 1.0-max(rd.y,0.0), 16.0 ) ); t = -1.0;

  其中，fbm代表分数布朗运动

  float fbm( vec2 p ) { float f = 0.0; f += 0.5000*texture( iChannel0, p/256.0 ).x; p = m2*p*2.02; f += 0.2500*texture( iChannel0, p/256.0 ).x; p = m2*p*2.03; f += 0.1250*texture( iChannel0, p/256.0 ).x; p = m2*p*2.01; f += 0.0625*texture( iChannel0, p/256.0 ).x; return f/0.9375; }

  如果返回结果小于tmax，则开始渲染地面，首先简单的计算击中点的法线，这是地形计算法线的版本，具体法线计算的各种情况可见IQ6

  讯享网vec3 calcNormal( in vec3 pos, float t ) { vec2 eps = vec2( 0.001*t, 0.0 ); return normalize( vec3( terrainH(pos.xz-eps.xy) - terrainH(pos.xz+eps.xy), 2.0*eps.x, terrainH(pos.xz-eps.yx) - terrainH(pos.xz+eps.yx) ) ); }

  然后，计算岩石的颜色，这里的核心代码是第一行和第二行，后续都是一些优化和增加随机性，但是确实看不太懂，最后一行是添加细节的颜色变化。

 float r= texture( iChannel0, (7.0/SC)*pos.xz/256.0 ).x; col = (r*0.25+0.75)*0.9*mix( vec3(0.08,0.05,0.03), vec3(0.10,0.09,0.08), texture(iChannel0,0.00007*vec2(pos.x,pos.y*48.0)/SC).x ); //在效果上体现为：增加后，颜色由泛白变得正常 col = mix( col, 0.20*vec3(0.45,.30,0.15)*(0.50+0.50*r),smoothstep(0.70,0.9,nor.y) ); //无明显效果 col = mix( col, 0.15*vec3(0.30,.30,0.10)*(0.25+0.75*r),smoothstep(0.95,1.0,nor.y) ); //相当于细节贴图 col *= 0.1+1.8*sqrt(fbm(pos.xz*0.04)*fbm(pos.xz*0.005));

雪的计算。首先，对于参数h，我们知道的是他跟地形的高度有关，除以单位值SC得到高度的无符号数值，然后加上一个分数布朗的相关随机值，关于参数内部除以SC，这个是无所谓的，对于效果没有影响，窃以为是统一格式，毕竟前面除了。总结来说，这个参数决定了海拔越高，越容易被雪覆盖的真实场景特性。对于参数e，则是和地形的法向量相关，当然还会有高度的影响：这里的规则是，海拔越高，出现雪所要求的地形法向量范围越大——海拔高的情况，除非是峭壁，不然都有很大概率被雪覆盖，而在海拔低的地区，则很难出现雪，除非法向量无限接近（0,1,0）的平地，而这里，据我观察，会有一个问题，那就是会导致零星雪（海拔低但完全平行的点会出现雪，但是因为地形是随机生成的，它的周围的点大概率不会平行，那么就不会被雪覆盖。这样就会很奇怪）。对于参数o，就公式而言，和法向量的x分量和海拔高度有关（正相关），就效果而言，有无，雪的分布基本无变化。但是仔细分析会有这样的想法：场景中，太阳的x坐标是-0.8，那么nor.x是负值的情况下，则说明该点所在坡是正对着太阳的，那么很明显，这种雪的覆盖率应该会降低，在通过海拔进行修正（只要海拔够高，管你有没有对着太阳，当然，峭壁除外）。最后，这三个参数进行相乘，决定该点是否被雪覆盖。

讯享网float h = smoothstep(55.0,80.0,pos.y/SC + 25.0*fbm(0.01*pos.xz/SC) ); float e = smoothstep(1.0-0.5*h,1.0-0.1*h,nor.y); float o = 0.3 + 0.7*smoothstep(0.0,0.1,nor.x+h*h); float s = h*e*o; col = mix( col, 0.29*vec3(0.62,0.65,0.7), smoothstep( 0.1, 0.9, s ) );

光照计算

//环境光：越水平，环境光的强度越强 float amb = clamp(0.5+0.5*nor.y,0.0,1.0); //漫反射 float dif = clamp( dot( light1, nor ), 0.0, 1.0 ); // float bac = clamp( 0.2 + 0.8*dot( normalize( vec3(-light1.x, 0.0, light1.z ) ), nor ), 0.0, 1.0 ); //阴影参数计算 float sh = 1.0; if( dif>=0.0001 ) sh = softShadow(pos+light1*SC*0.05,light1);

首先，计算环境光，这里简单的进行了模拟：越水平，环境光越强。然后计算漫反射，比较简单。然后对参数bac，待定，暂时不知道其含义。之后，计算阴影，具体函数如下：明显是RayMarching中比较常见的柔和阴影计算，没有什么意料之外的操作。（这一点，在IQ博客系列阅读中有过分析和介绍）

讯享网float softShadow(in vec3 ro, in vec3 rd ) {
    float res = 1.0; float t = 0.001; for( int i=0; i<80; i++ ) {
    vec3 p = ro + t*rd; float h = p.y - terrainM( p.xz ); res = min( res, 16.0*h/t ); t += h; if( res<0.001 ||p.y>(SC*200.0) ) break; } return clamp( res, 0.0, 1.0 ); }

在之后，是光强lin的具体计算，依次计算了实际具体的环境光，漫反射（当然，阴影参数应该在这里使用到），还有bac，最后和col相乘。这里比较意外的是，在阴影参数的使用上，对RGB三个通道进行了不同的变化——R通道的衰减速度是要慢于G，B通道，虽然这个处理对于整个场景的表现没有明显影响，但还是要注意。此外，关于bac，其有无同样对于场景表现无影响。

vec3 lin = vec3(0.0); lin += dif*vec3(8.00,5.00,3.00)*1.3*vec3( sh, sh*sh*0.5+0.5*sh, sh*sh*0.8+0.2*sh ); lin += amb*vec3(0.40,0.60,1.00)*1.2; lin += bac*vec3(0.40,0.50,0.60); col *= lin;

下面两行公式的意义不知。在效果上，增删与否对于表现无明显影响。参数s的再次使用，应该是让雪和山地的光照计算产生一定的差异，毕竟是不同的物质，雪的光吸收应该弱于山地，所以雪覆盖的地方，是1，而山地则是0.7。

讯享网col += (0.7+0.3*s)*(0.04+0.96*pow(clamp(1.0+dot(hal,rd),0.0,1.0),5.0))* vec3(7.0,5.0,3.0)*dif*sh* pow( clamp(dot(nor,hal), 0.0, 1.0),16.0); col += s*0.65*pow(fre,4.0)*vec3(0.3,0.5,0.6)*smoothstep(0.0,0.6,ref.y);

雾的计算。比较简单，比较常规的雾的幂计算方法。注释的地方是让雾的颜色和太阳位置挂钩。

float fo = 1.0-exp(-pow(0.001*t/SC,1.5) ); vec3 fco = 0.65*vec3(0.4,0.65,1.0);// + 0.1*vec3(1.0,0.8,0.5)*pow( sundot, 4.0 ); col = mix( col, fco, fo );

最后，映射回伽马空间，返回最终Color和射线步进的距离。

讯享网// sun scatter col += 0.3*vec3(1.0,0.7,0.3)*pow( sundot, 8.0 ); // gamma col = sqrt(col); return vec4( col, t );

运动模糊的处理

// old camera position float oldTime = time - 0.1 * 1.0/24.0; // 1/24 of a second blur vec3 oldRo, oldTa; float oldCr, oldFl; moveCamera( oldTime, oldRo, oldTa, oldCr, oldFl ); mat3 oldCam = setCamera( oldRo, oldTa, oldCr ); // world space #if AA>1 vec3 rd = cam * normalize(vec3(p,fl)); #endif vec3 wpos = ro + rd*t; // camera space vec3 cpos = vec3( dot( wpos - oldRo, oldCam[0] ), dot( wpos - oldRo, oldCam[1] ), dot( wpos - oldRo, oldCam[2] ) ); // ndc space vec2 npos = oldFl * cpos.xy / cpos.z; // screen space vec2 spos = 0.5 + 0.5*npos*vec2(iResolution.y/iResolution.x,1.0); // compress velocity vector in a single float vec2 uv = fragCoord/iResolution.xy; spos = clamp( 0.5 + 0.5*(spos - uv)/0.25, 0.0, 1.0 ); vel = floor(spos.x*255.0) + floor(spos.y*255.0)*256.0;

首先，时间time减去1/24，然后依据之前说明的相机相关函数，得到坐标系变化矩阵。

讯享网// old camera position float oldTime = time - 0.1 * 1.0/24.0; // 1/24 of a second blur vec3 oldRo, oldTa; float oldCr, oldFl; moveCamera( oldTime, oldRo, oldTa, oldCr, oldFl ); mat3 oldCam = setCamera( oldRo, oldTa, oldCr );

然后，依靠t得到当前点的世界坐标wpos，在依据常规流程计算出该点在旧时间的屏幕空间坐标

// camera space vec3 cpos = vec3( dot( wpos - oldRo, oldCam[0] ), dot( wpos - oldRo, oldCam[1] ), dot( wpos - oldRo, oldCam[2] ) ); // ndc space vec2 npos = oldFl * cpos.xy / cpos.z; // screen space vec2 spos = 0.5 + 0.5*npos*vec2(iResolution.y/iResolution.x,1.0);

最后，压缩速度

讯享网// compress velocity vector in a single float vec2 uv = fragCoord/iResolution.xy; spos = clamp( 0.5 + 0.5*(spos - uv)/0.25, 0.0, 1.0 ); vel = floor(spos.x*255.0) + floor(spos.y*255.0)*256.0;
