- 概述
1.1：测试概述
在硬件测试中，温升测试也是很重要的一项测试，产品各项器件在稳定的环境温度下满载工作的芯片温度，根据测试情况评估散热需求。
1.2：产品图片
1.3：使用设备
| 名称 |
厂家 |
型号 |
| PC电脑 |
不限 |
不限（带USB接口） |
| 多路温度测试仪 |
Jinko |
JK-8C |
- 操作说明
2.1：软件安装
- 首先安装购买时候厂家附带的电脑监控软件，这个基本上会附赠一个光盘，里面由软件安装及视频操作，安装很简单，双击之后一步一步安装即可，不再描述。

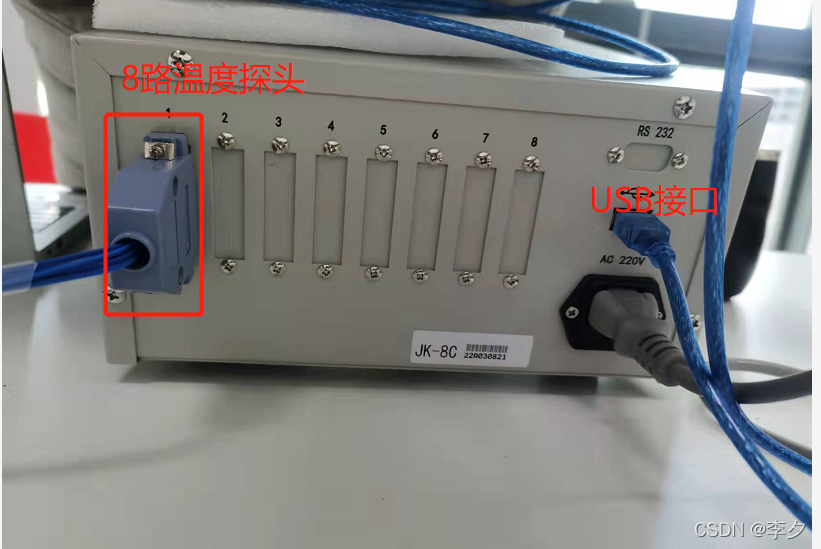

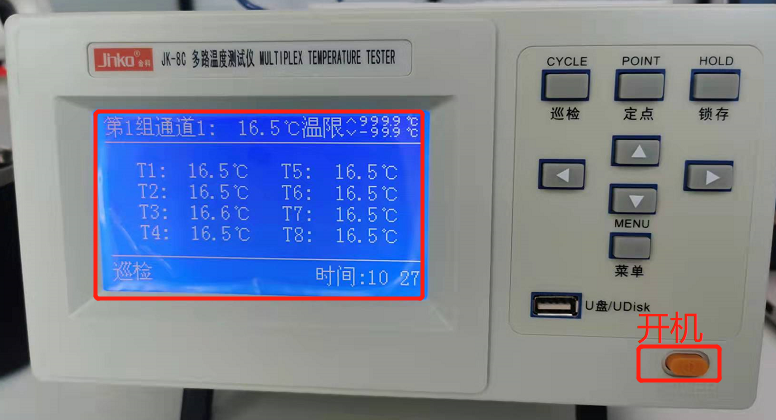

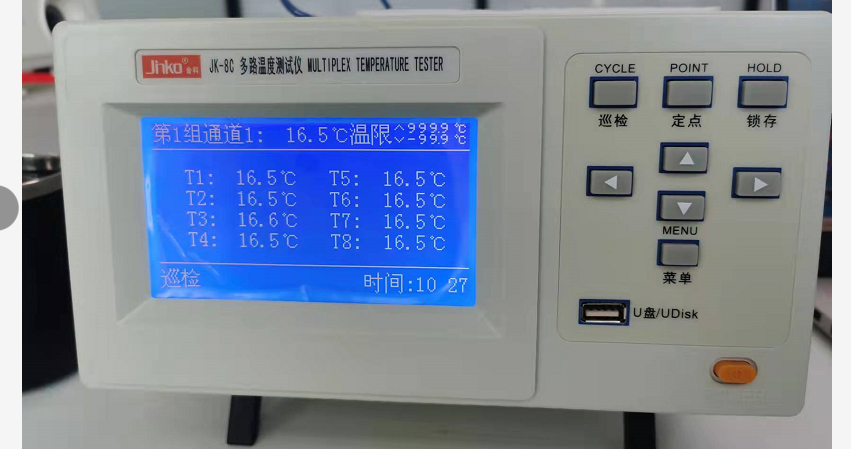

- 温度测试仪在设备后面先把测温探头接上再进行开机，在面板右下角由一个黄色的开机键，按下后设备开机。

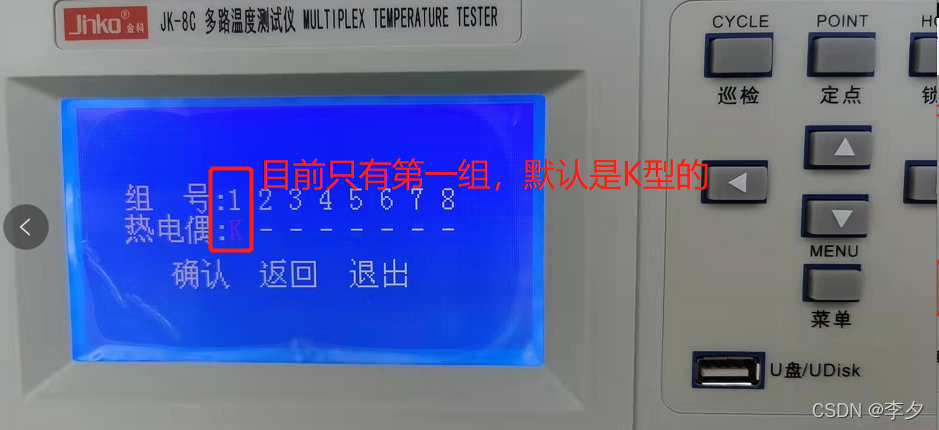

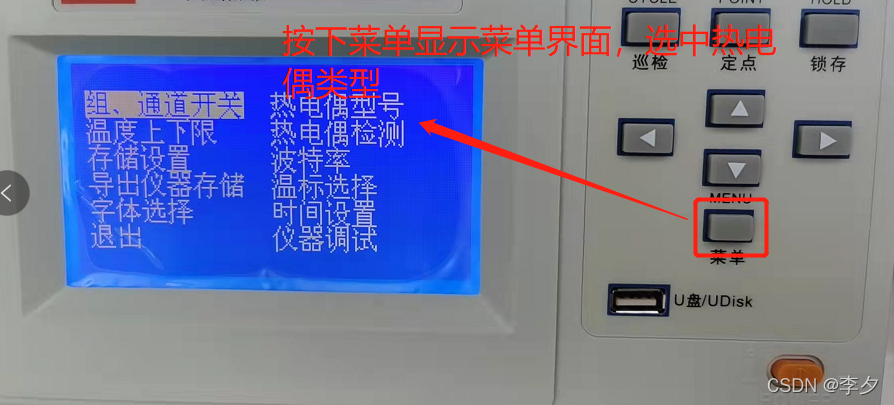

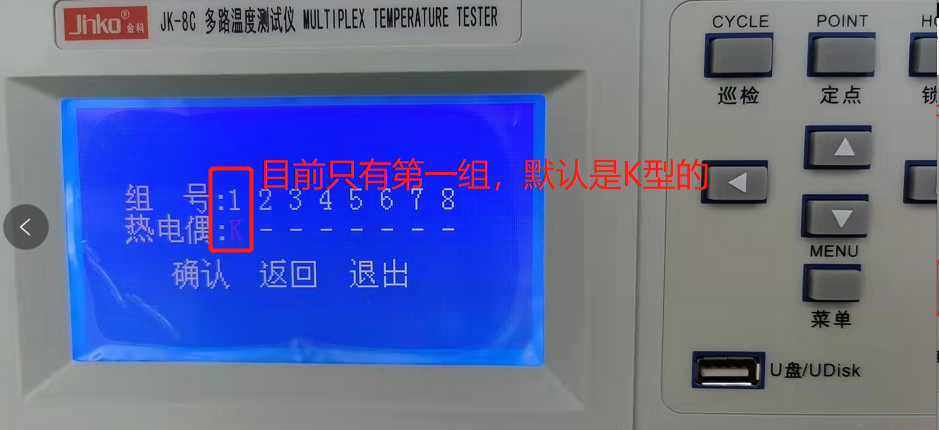

- 先查看温度探头使用的类型，点击“菜单”按键调到“热电偶型号”，默认是k型的，支持T/J/K型热偶探头，具体T/J/K可以百度搜索有相关说明，这里我们测试基本上是使用K型即可。
- 退出先按下菜单按键跳到“确认”，再次按键菜单表示修改当前配置并返回上层目录，可通过上、下、左、右按键进行操作。
- 测试多路温度仪与电脑串口连接是否正常，产品自带了一条USB接口线连接到电脑上，再电脑的管理器上查看是否有串口，目前使用的是COM7，注意该产品目前仅支持COM1~COM4，所以如果接入的COM7超过了他的范围，需要修改端口。

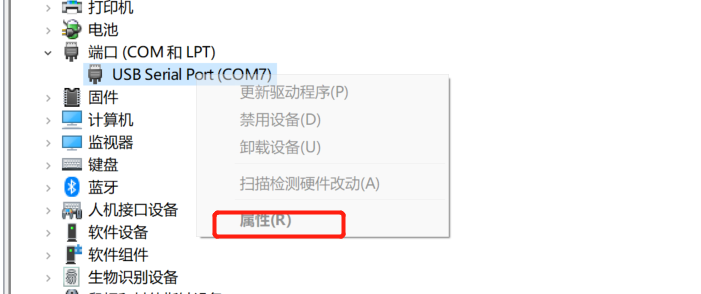

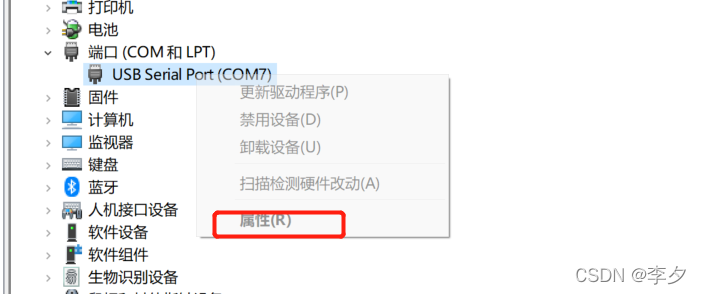

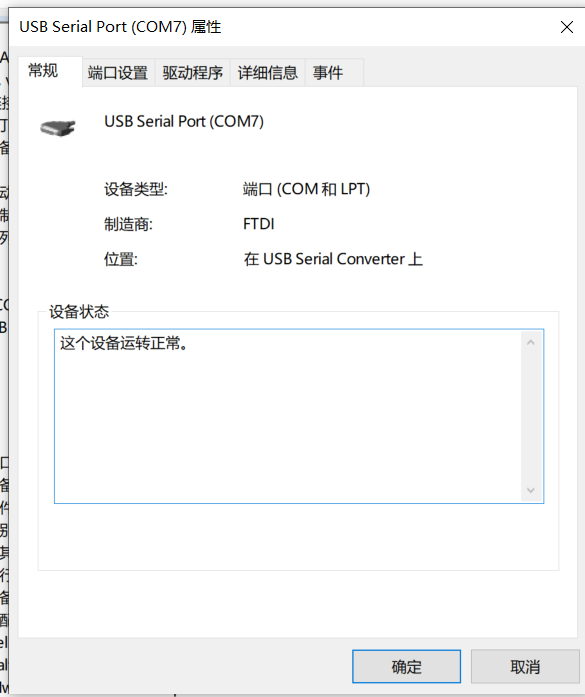

- 右键“USB Serial Port(COM7)”，选择属性。

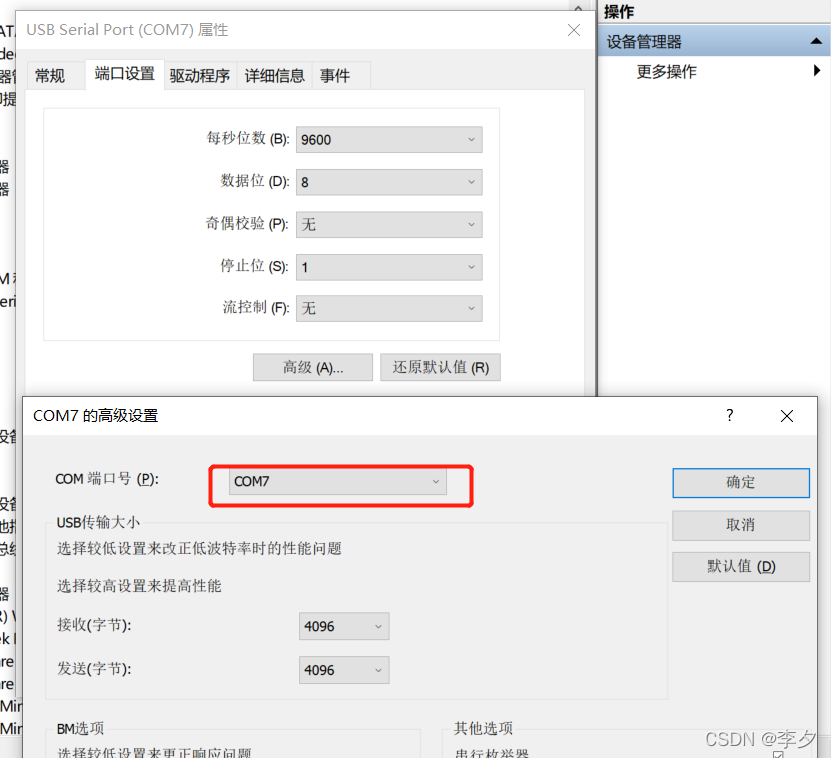

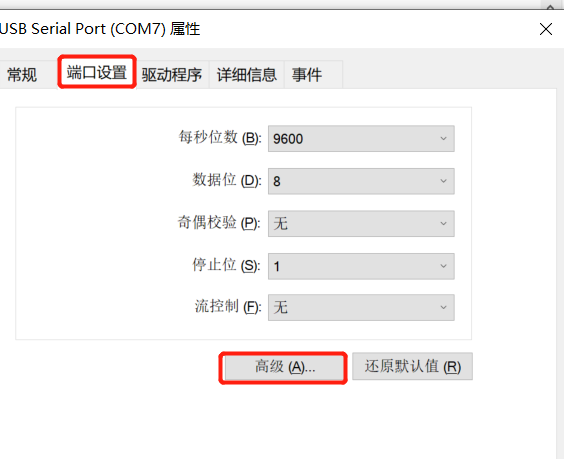

- 选择“端口设置”，默认的波特率是9600，这个不需要修改了。点击“高级”。

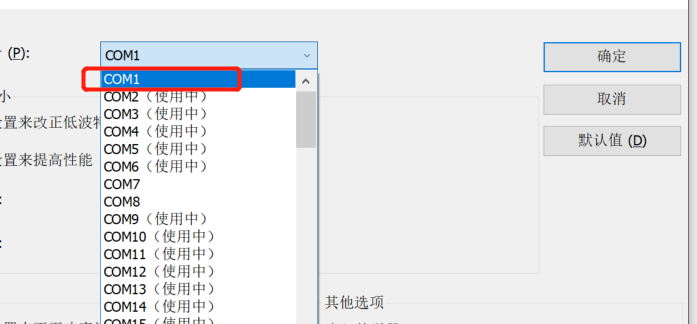

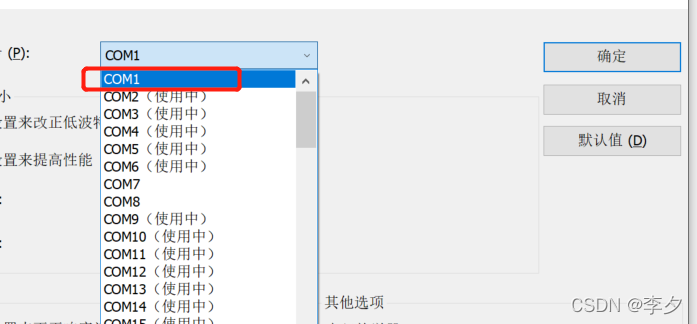

再高级里面，下拉COM端口号，选择COM1到COM4中没有被占用的串口号。

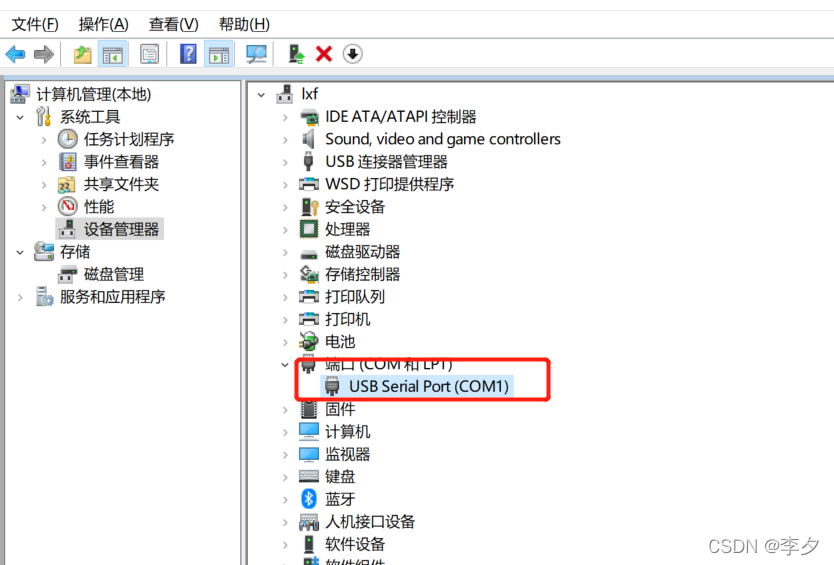

- 点击确定，再次观察设备管理器里面的串口就会变成COM1。

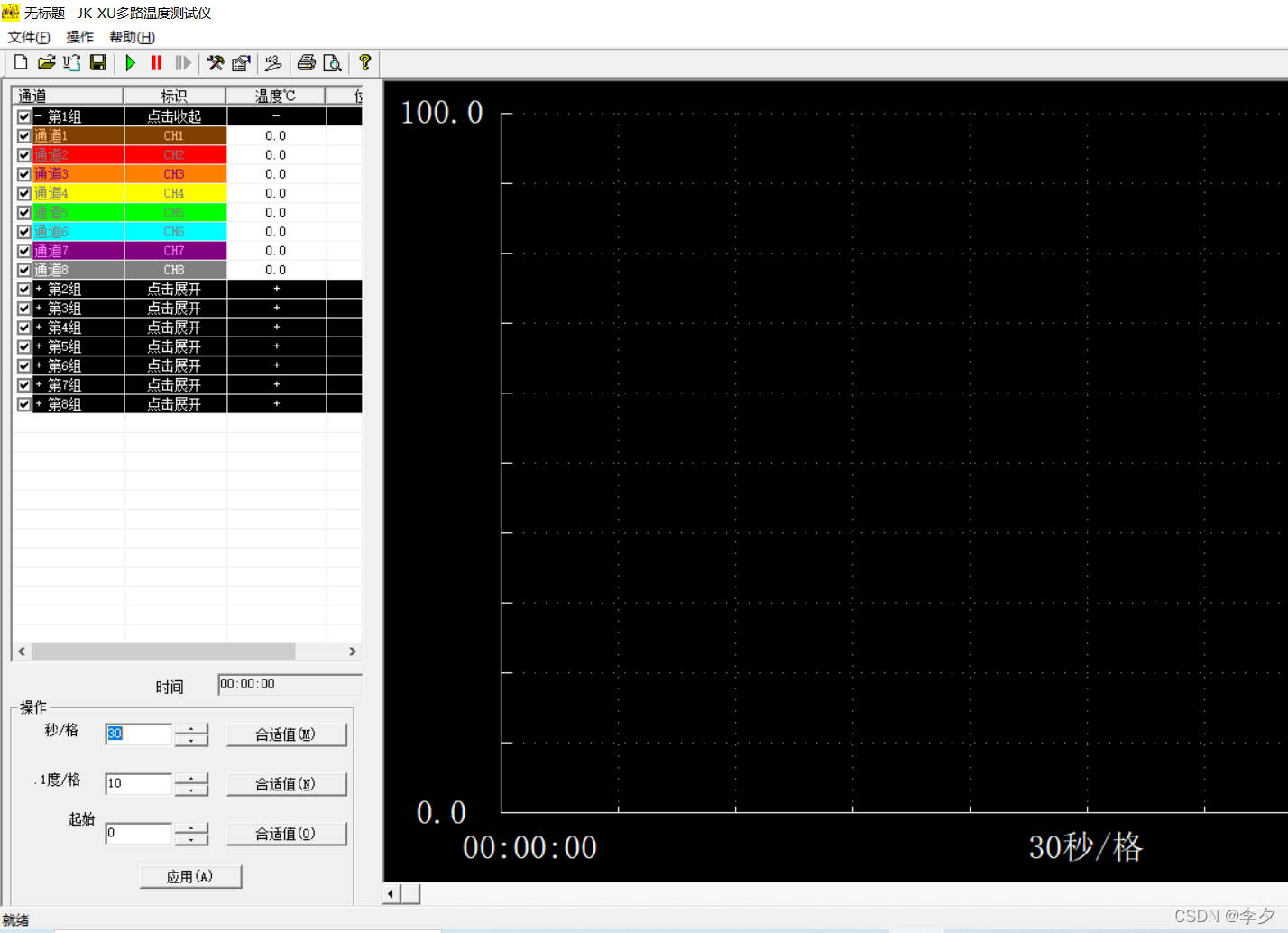

- 打开电脑上的多路温度测试仪的程序。如图：

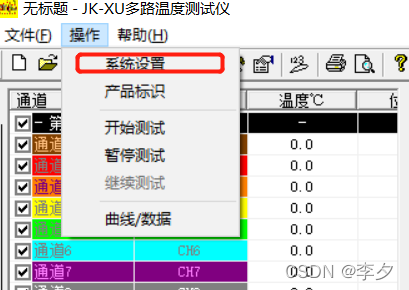

- 在上面的菜单栏里面点击“操作”，下拉选择“系统设置”，仪器型号“JK-U”，组数根据购买的产品组数来选择，这里选择1组，通讯端口就选择在设备管理器看到的端口，点击确定。

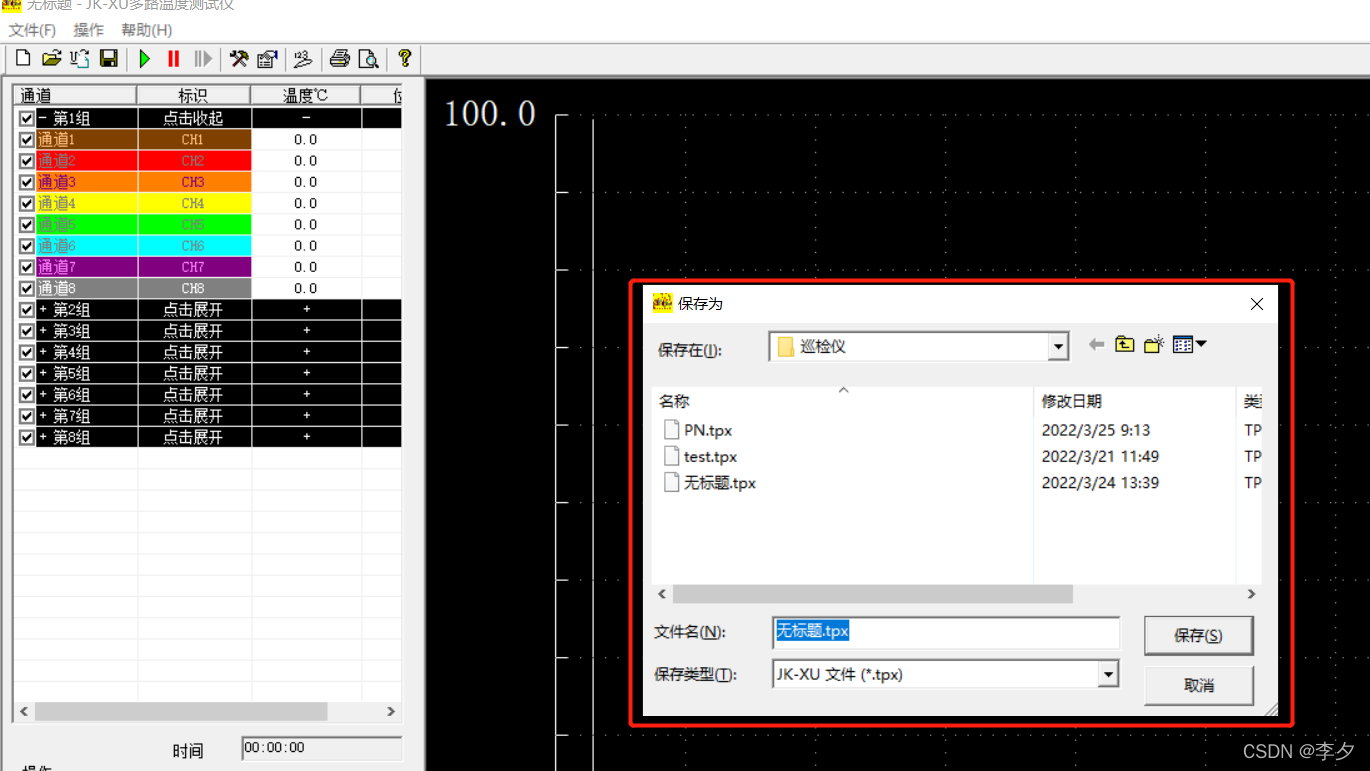

11）在“操作”选择开始测试，弹出一个对话框选择保存的记录文件。自定义一个名字后选择保存就开始进行监控测试。
- 多路温度测试仪的配置已经完成了，接下来就是将温度探头接到设备上进行测试，使用高温胶带或者点温胶把温度探头接触到芯片表面。
- 将设备整机放在密闭的环境下，建议使用箱子或者玻璃器皿罩住测试设备，分出一个温度探头放在与测试设备的环境中。

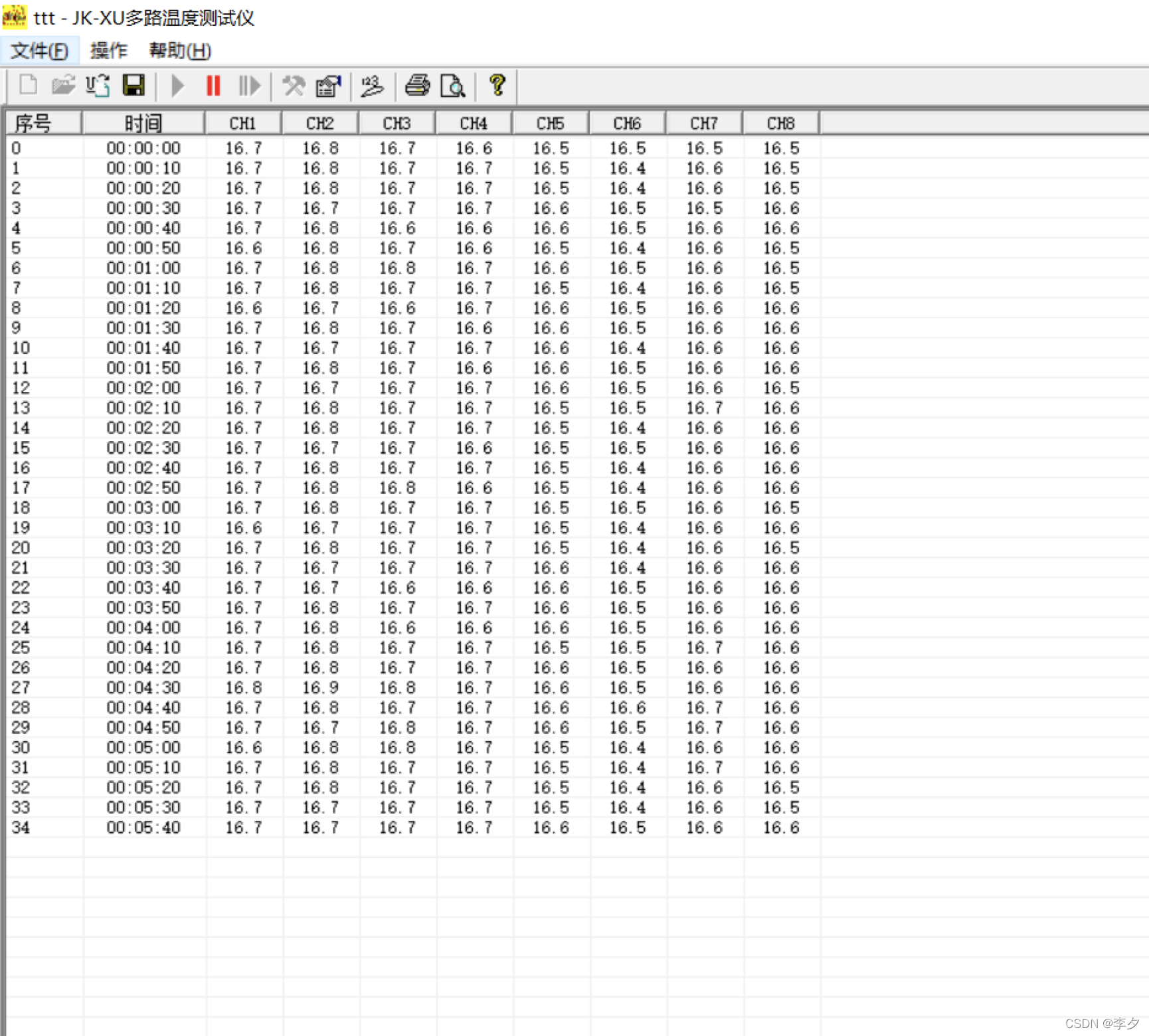

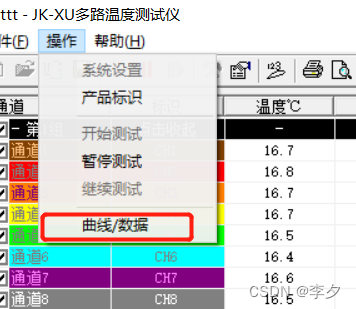

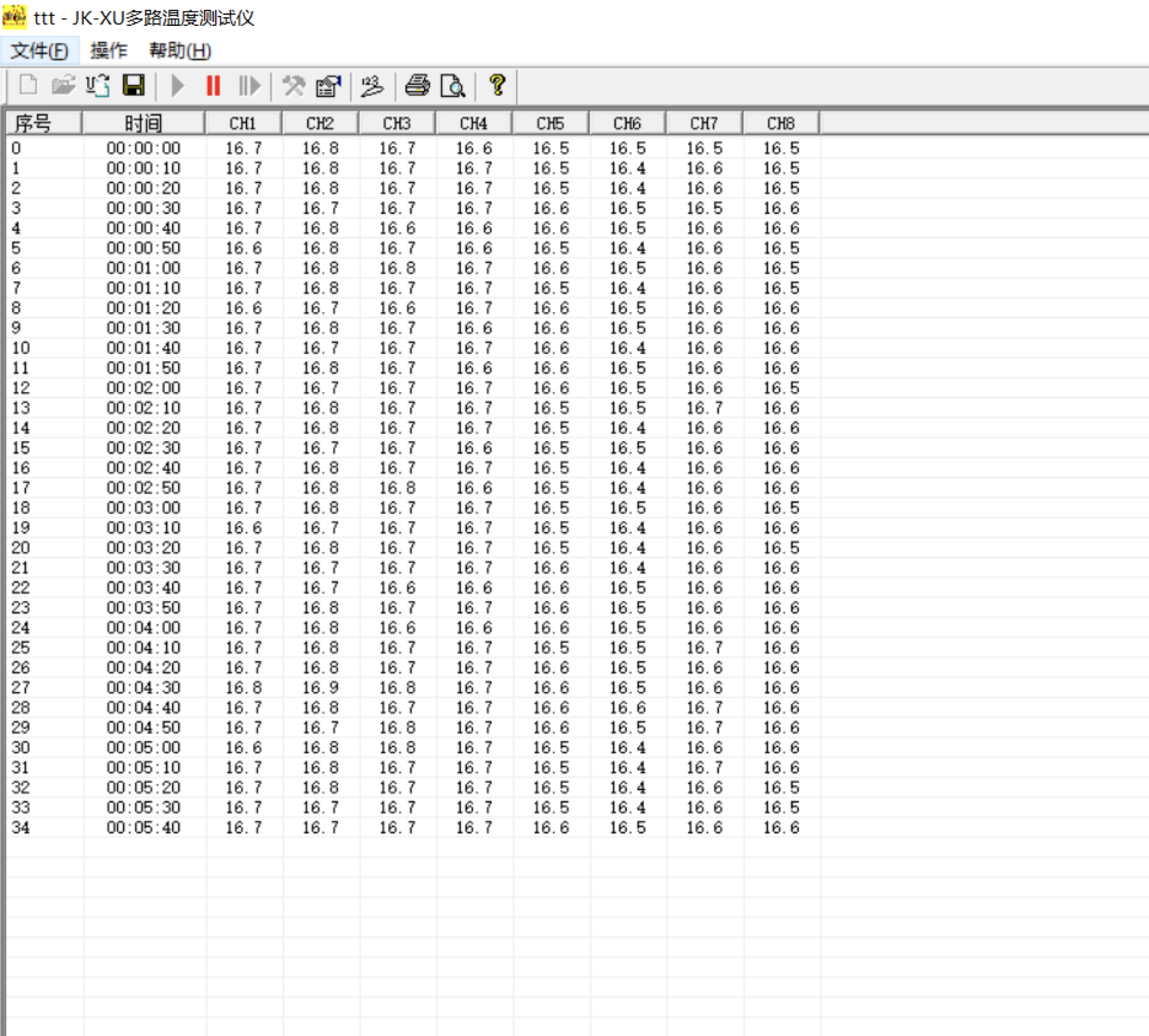

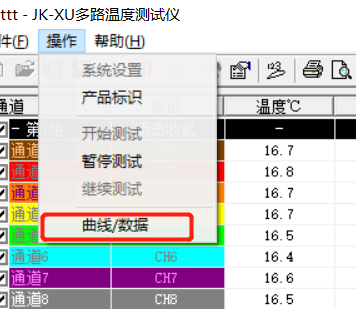

- 在“操作”选择曲线/数据可以查看间隔10s记录的数据。

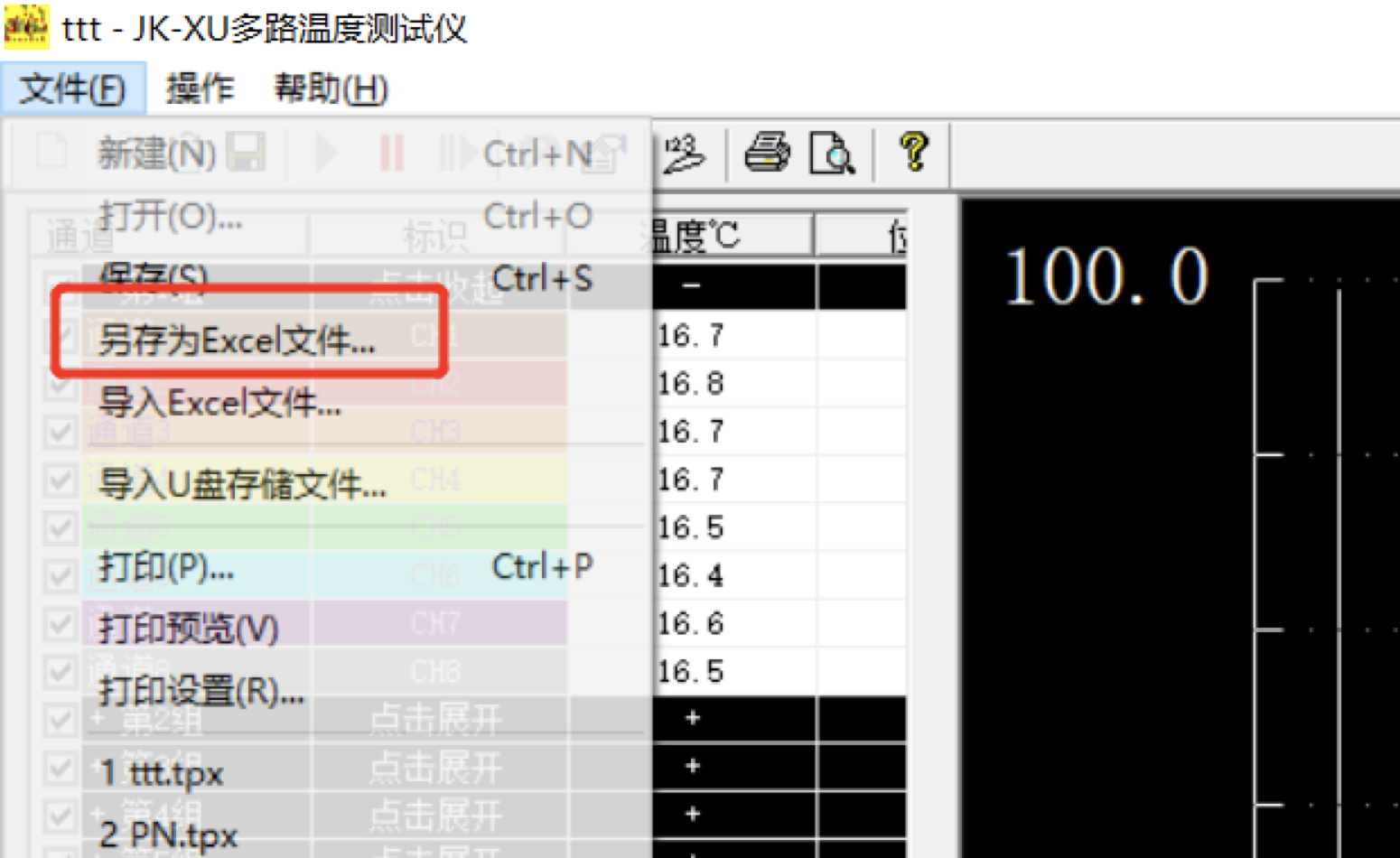

14）测试完成后，保存的格式TPX格式。一般不能正常打开。在文件中可以选择另存为Excel文件。
15）以上测试能完成产品的温升测试，如有其他比如插入U盘、菜单配置等操作目前就不在继续说明。
