一、   设备仪器：
示波器、Current Probe、单一信号产生器、Power Meter、Current Meter、三用电表、Chroma 2402、Power Converter、Load Meter、温度记录器。
二、   测试目的：
针对产品之设计验证
三、   温度量测方式：
使用温度记录器需搭配热感应线(Type T)做温度量测。如下图

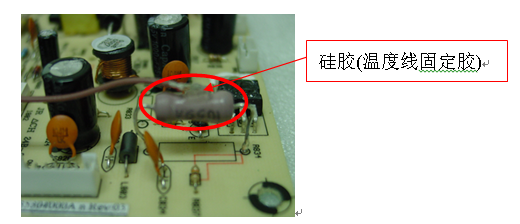

   温度胶(硅胶)

讯享网
   催化剂

   热感应线(Type T)

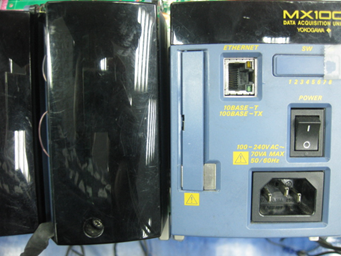

   温度记录器

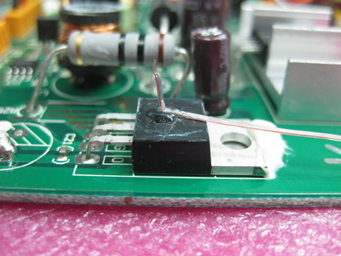

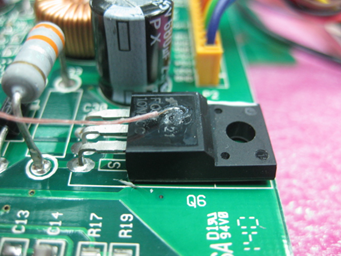

   Tc量测

   Ta量测

四、   零件验证：
1.   电阻(Resistor)：

1-1   量测资料：

1-2 量测方式：
A.   电压量测：
使用万用表，量测两端电压值。

B.   功率量测：
将量测之电压值平方除上电阻之阻抗值。 Power = (Vrms)2/R
C.   温度量测：
使用温度记录器记录电阻本体温度。

2.   二极管(Diode)：

2-1   量测资料：

2-2 量测方式：
A.   VRRM电压量测：

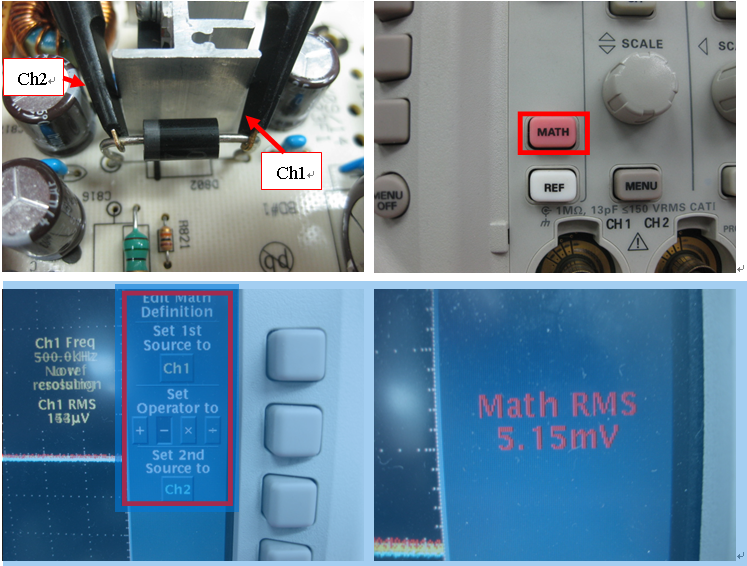

使用示波器ch1 & ch2分别量测两端电压，再使用示波器上的MATH功能键做ch1 – ch2的运算后会显示VRRM

B.   电流量测：

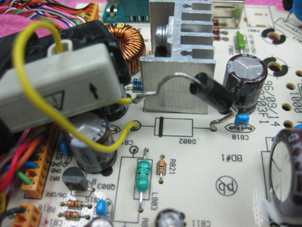

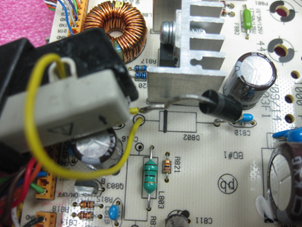

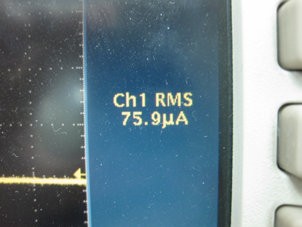

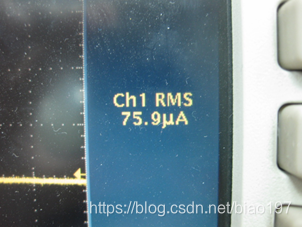

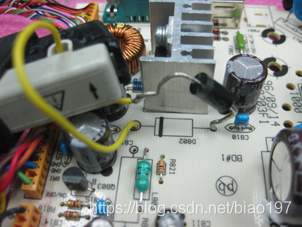

   Iav 顺向电流，先将DIODE 的负端脚移除后，再用WIRE做两端连接，使用电流勾表勾住WIRE然后设定示波器之Irms，量测电流值。

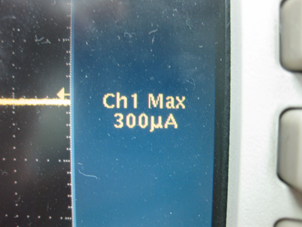

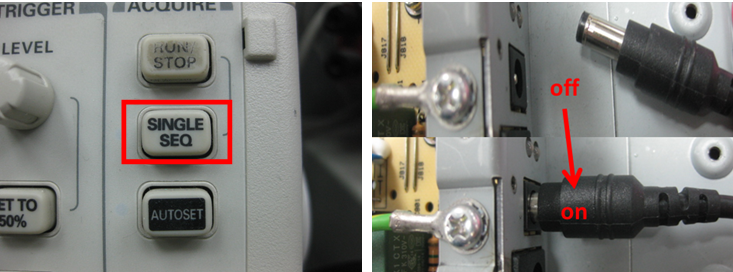

   Ip瞬间电流，使用电流勾表勾住WIRE后设定示波器之Imax再按下Single SEQ，电源做off-on动作，示波器显示最大电流值。

C.   温度量测：

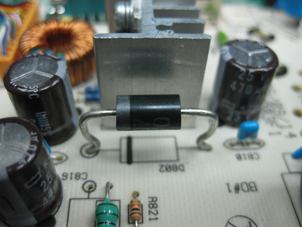

使用温度记录器记录DIODE本体温度。
D.   功率量测：
顺向电压(Vf)乘上顺向电流(Iav)。Pd = Vf * Iav
E.   温度换算Tj：
使用Tj换算公式 Tj = Tc * ( Pd * Θjc)

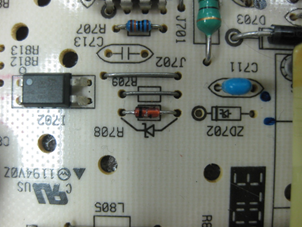

3.   齐纳二极管(Zener Diode)：

3-1   量测资料：

3-2   量测方式：
A.   Vf电压量测：
使用万用表，量测两端电压值。
