qt_visualizer

简介

代码借鉴的pcl官网tutorials。

visualizer模块的API见：这里

实现点云的标注功能，调用的的pcl中的这个函数

boost::signals2::connection registerAreaPickingCallback (void(*callback)(const pcl::visualization::AreaPickingEvent &, void *), void *cookie=nullptr)

讯享网

操作

1、软件界面

1-1
讯享网

软件由工具栏、左侧的一些常用按钮以及两个可视化的交互界面组成

操作如下：
按下"x"按键触发区域选择，框选要标注的区域，左侧交互界面内的被选中点云消失;点击label下的语义标签，右侧交互框出现对应颜色的点云。

2、单次标注

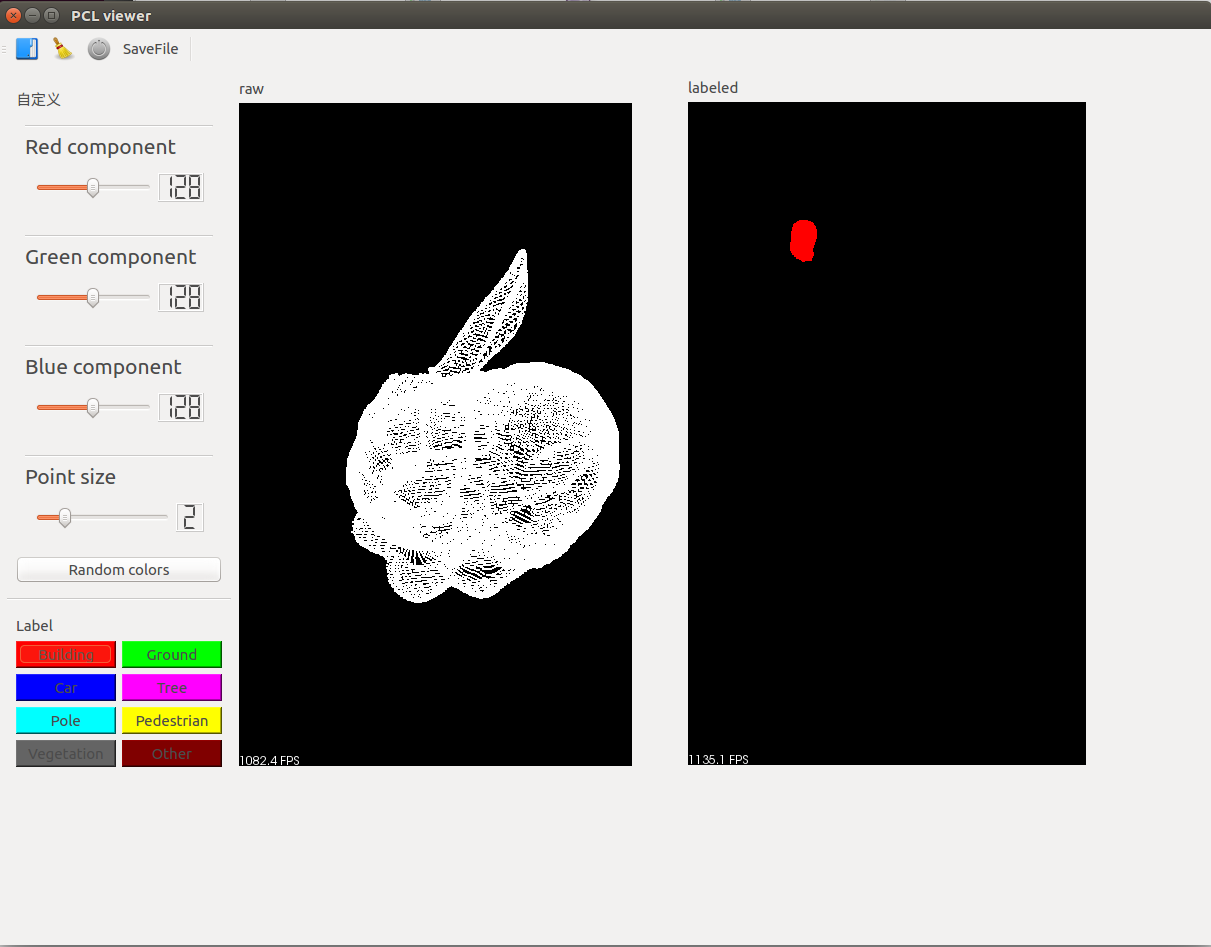

标注后界面如下：
1-2

3、多次标注结果

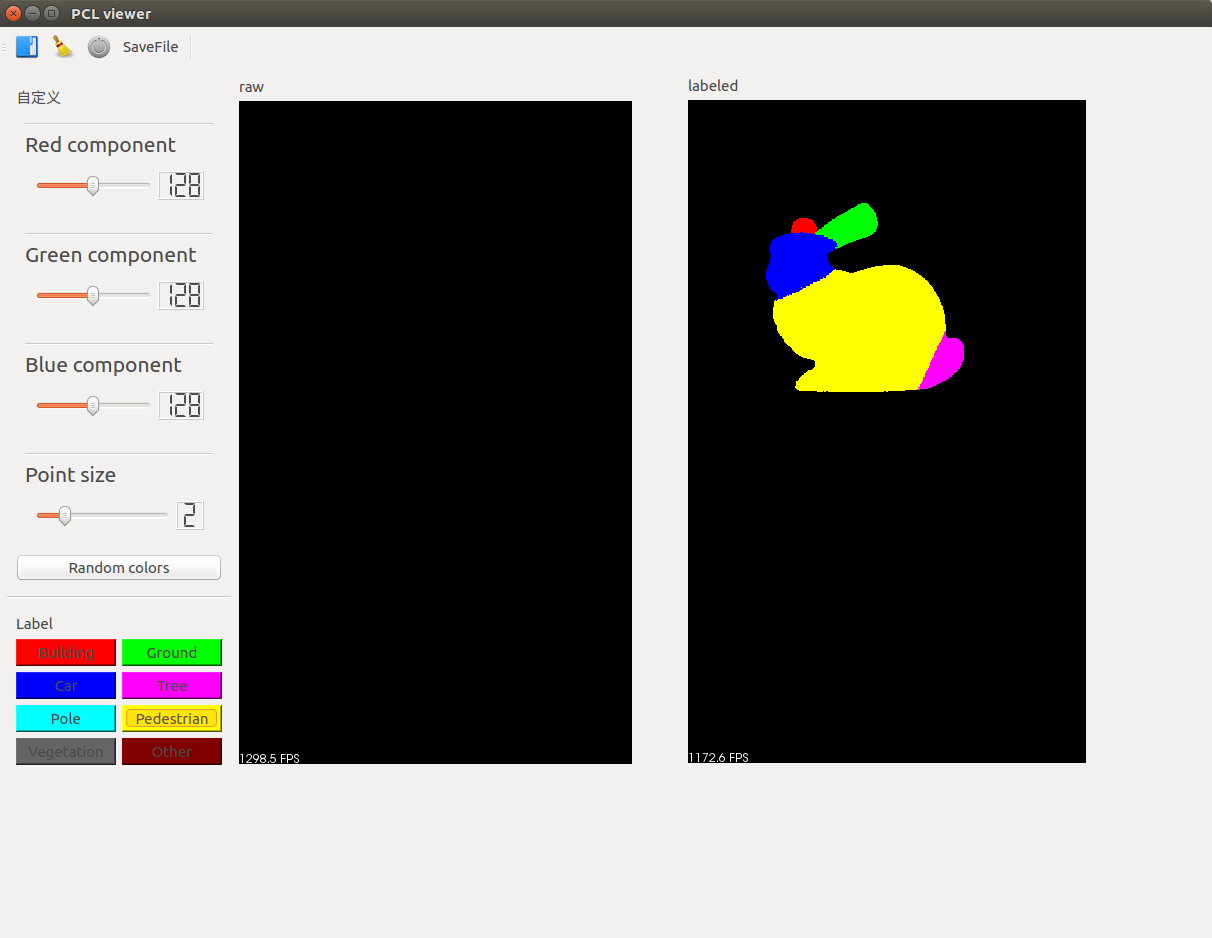

1-3

4、保存

点击工具栏上SaveFile按钮实现标注文件的保存，在标注的pcd文件的同目录下会生成一个*_label.pcd文件。

使用pcl_viewer命令打开该文件如下：

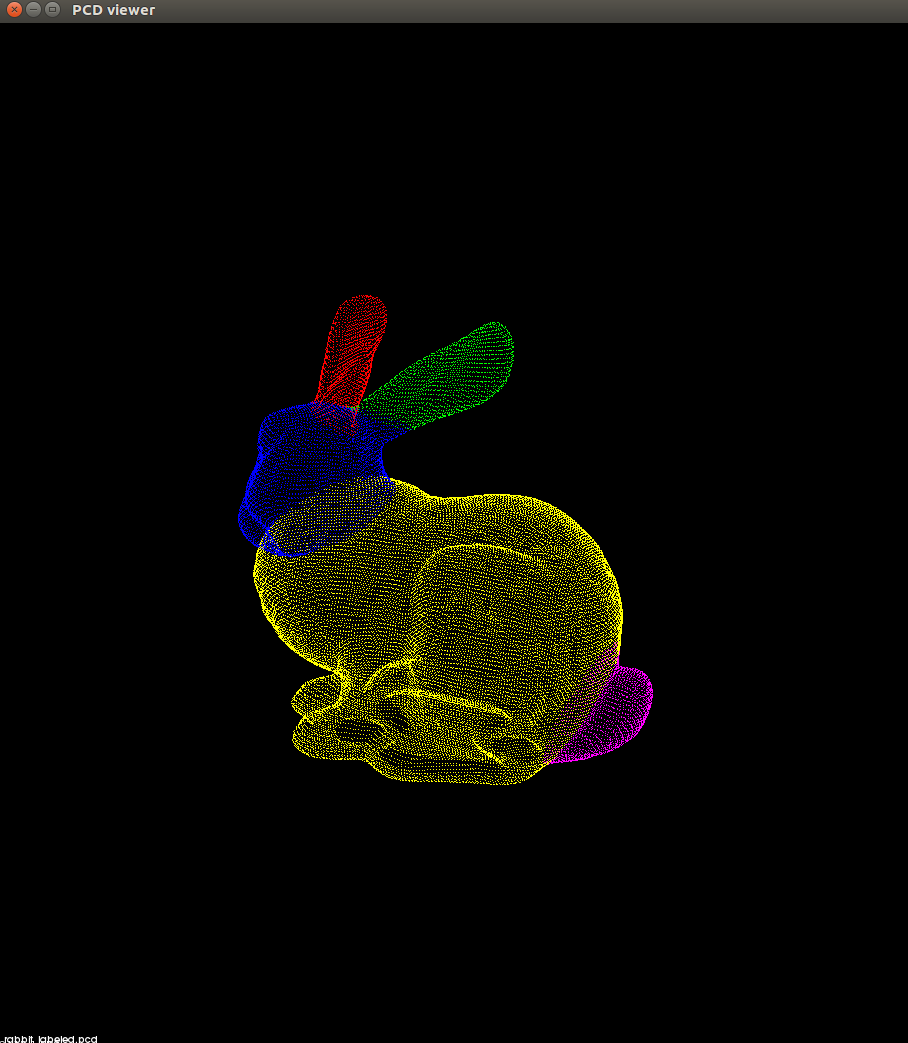

1-4

2022/3/31 update

实现多种聚类分割算法的辅助标记，首先对输入点云进行聚类分割，然后对分割后的点云按住Shift选点进行标记，此时会将所选点对应的cluster选中，以此提高标注效率

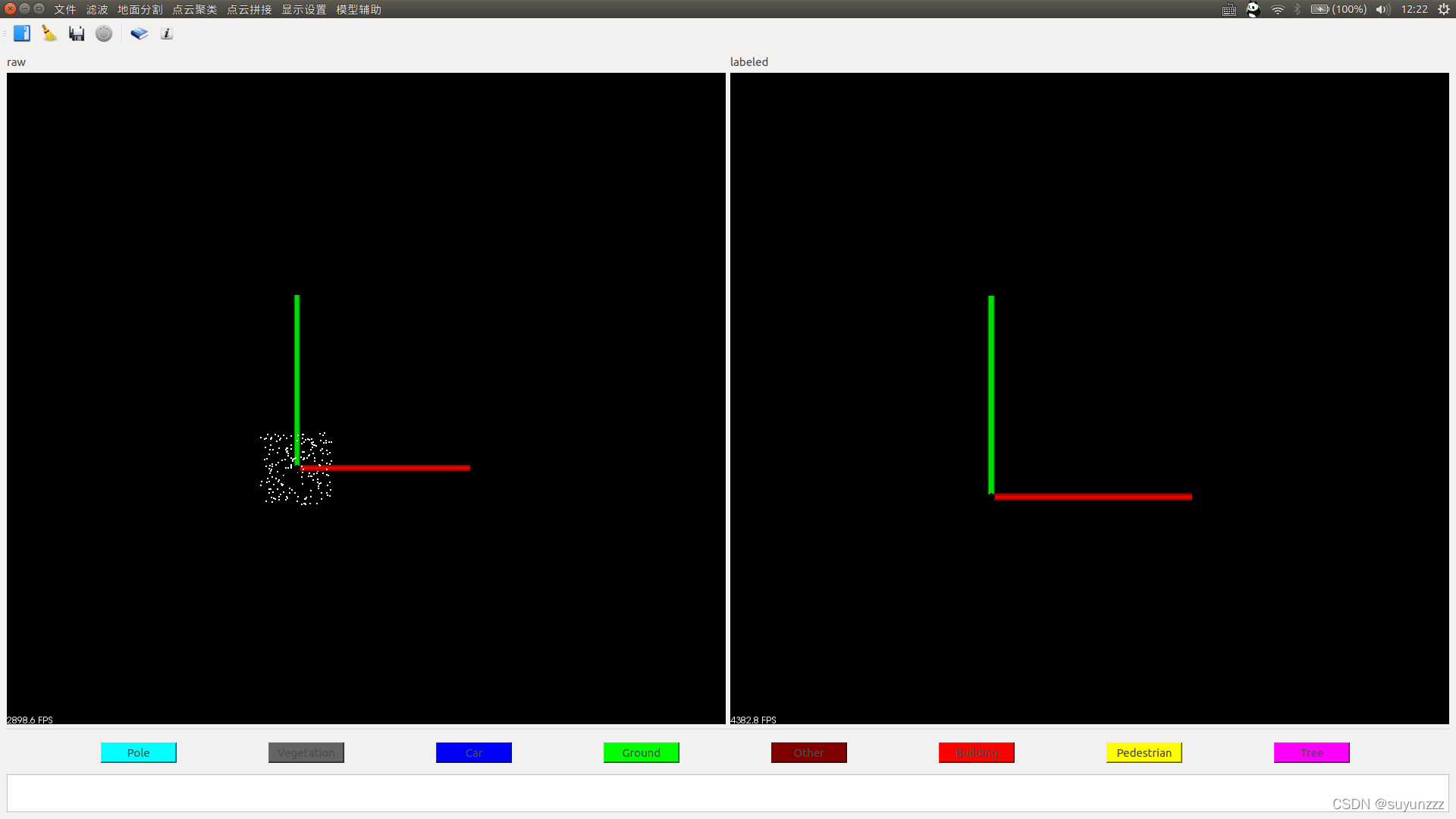

软件界面

在这里插入图片描述

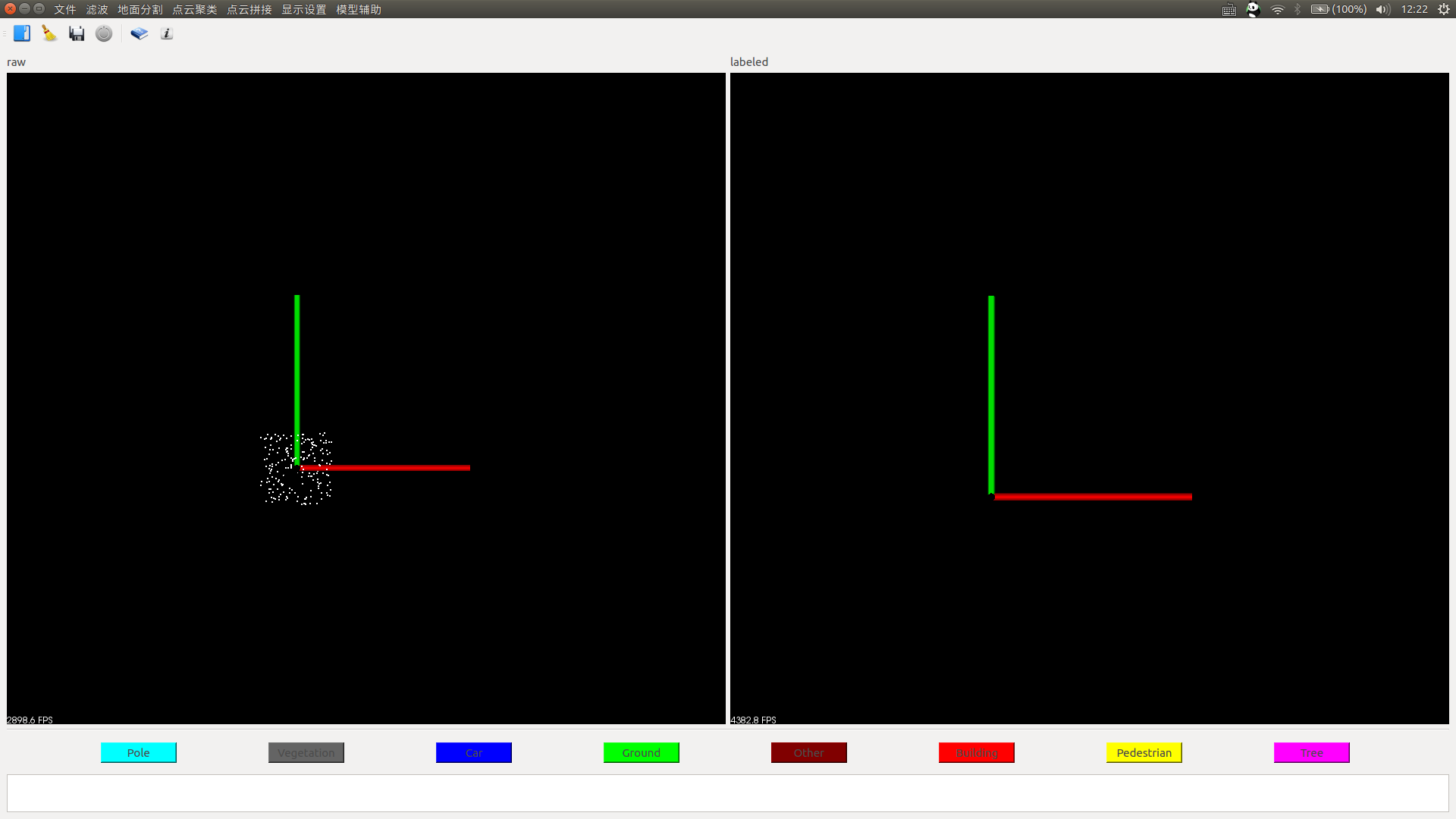

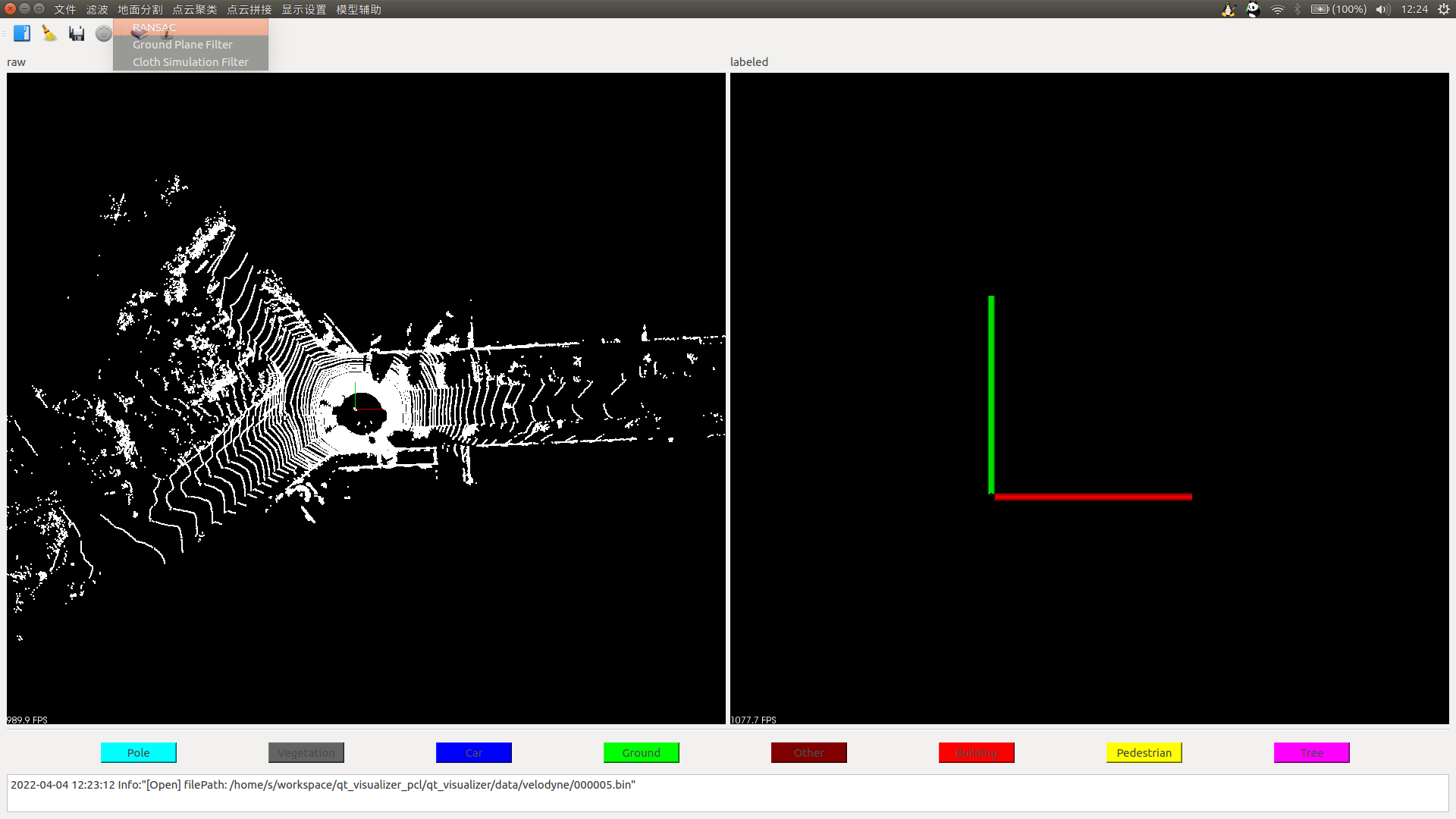

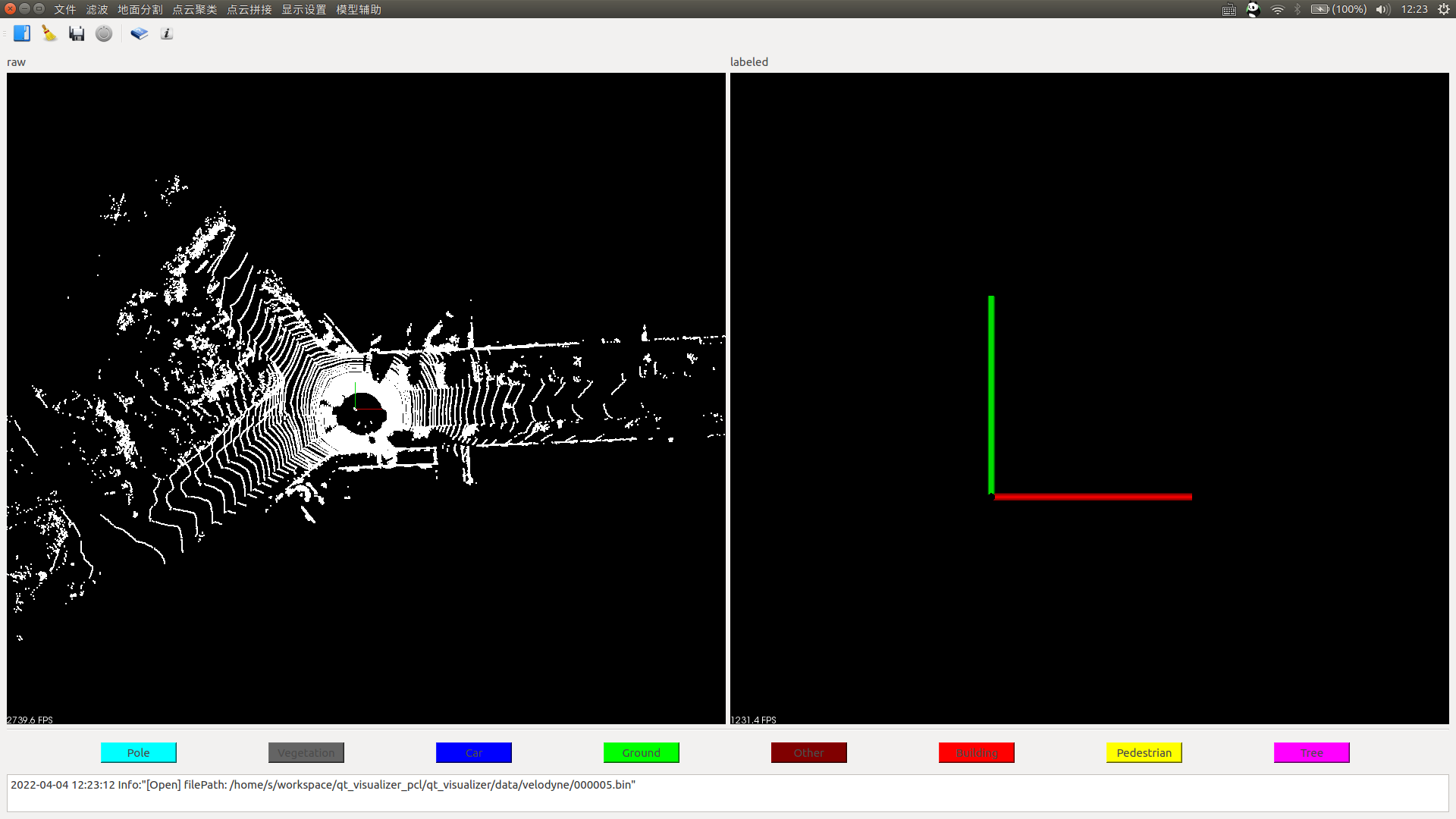

读取数据

在这里插入图片描述

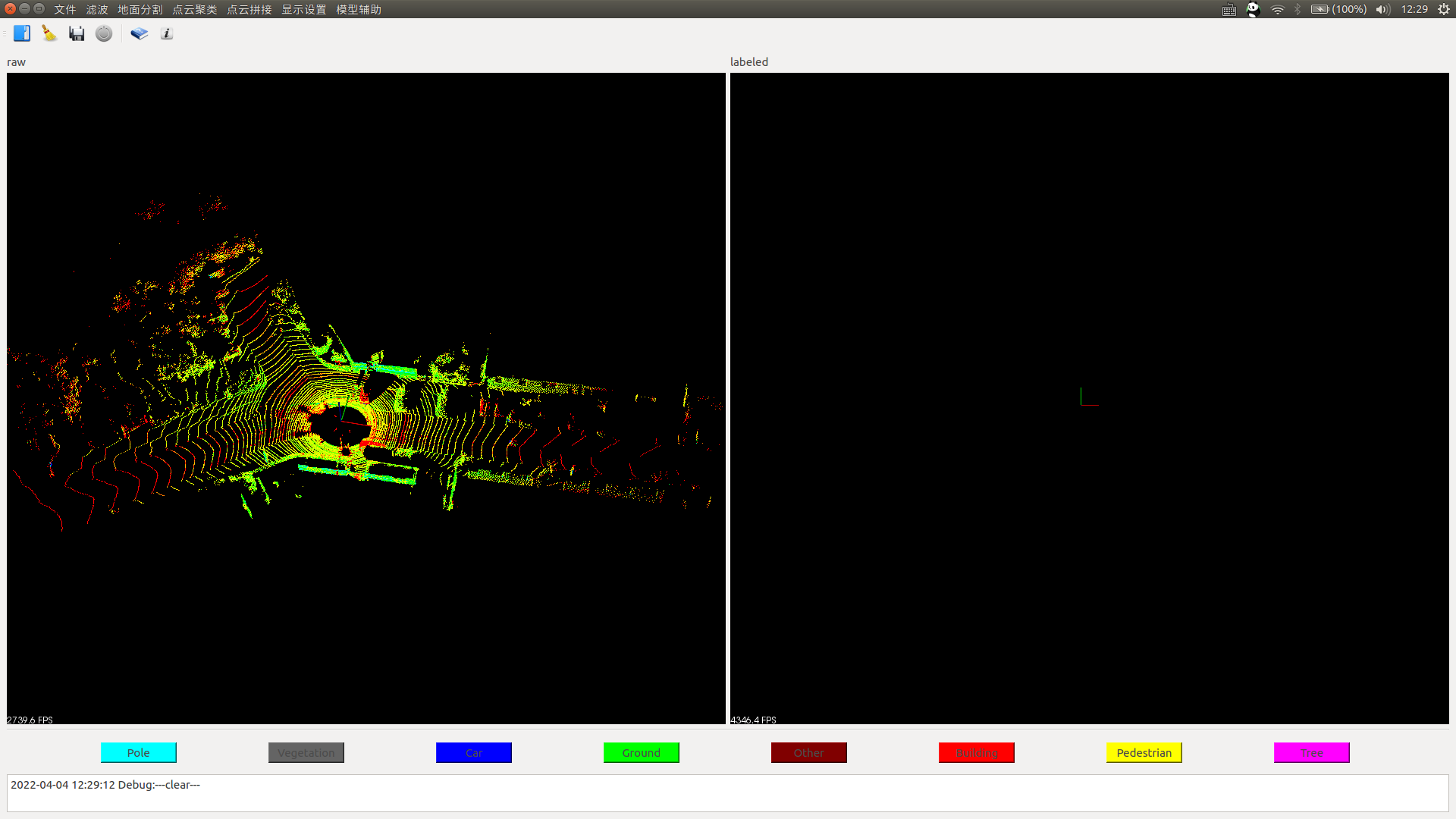

根据点云属性显示

在这里插入图片描述

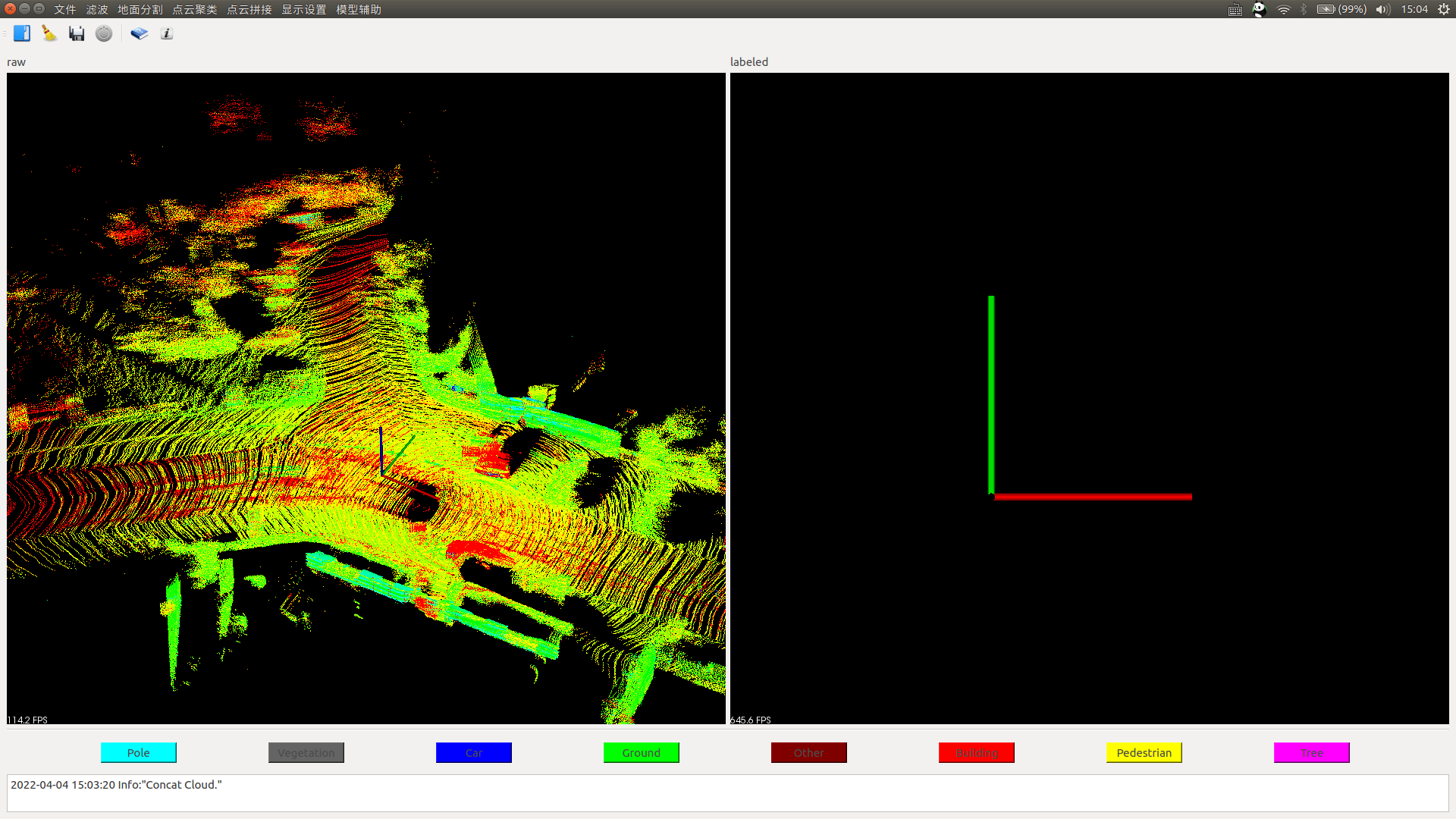

点云拼接

在这里插入图片描述
拼接代码如下：地址

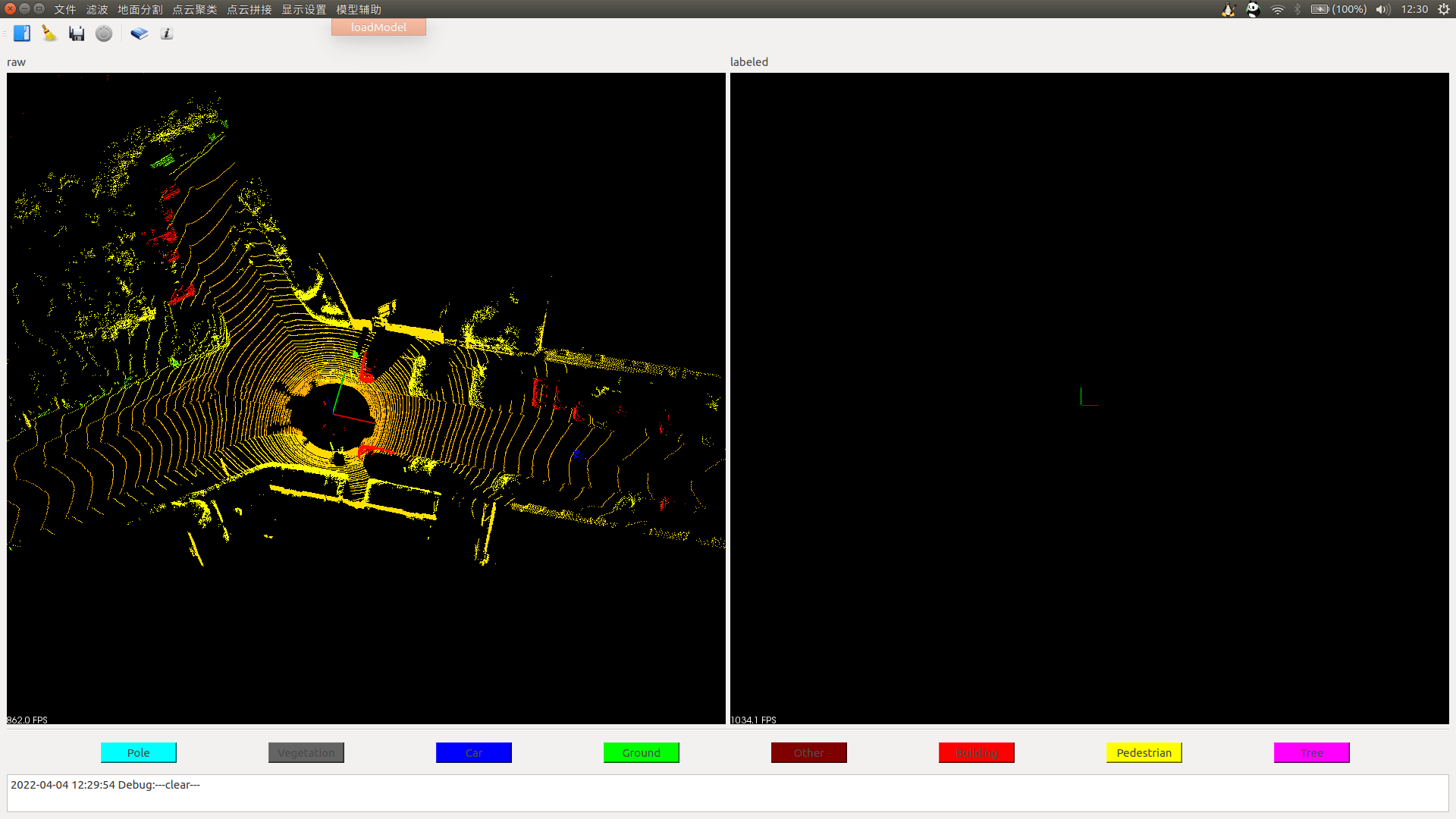

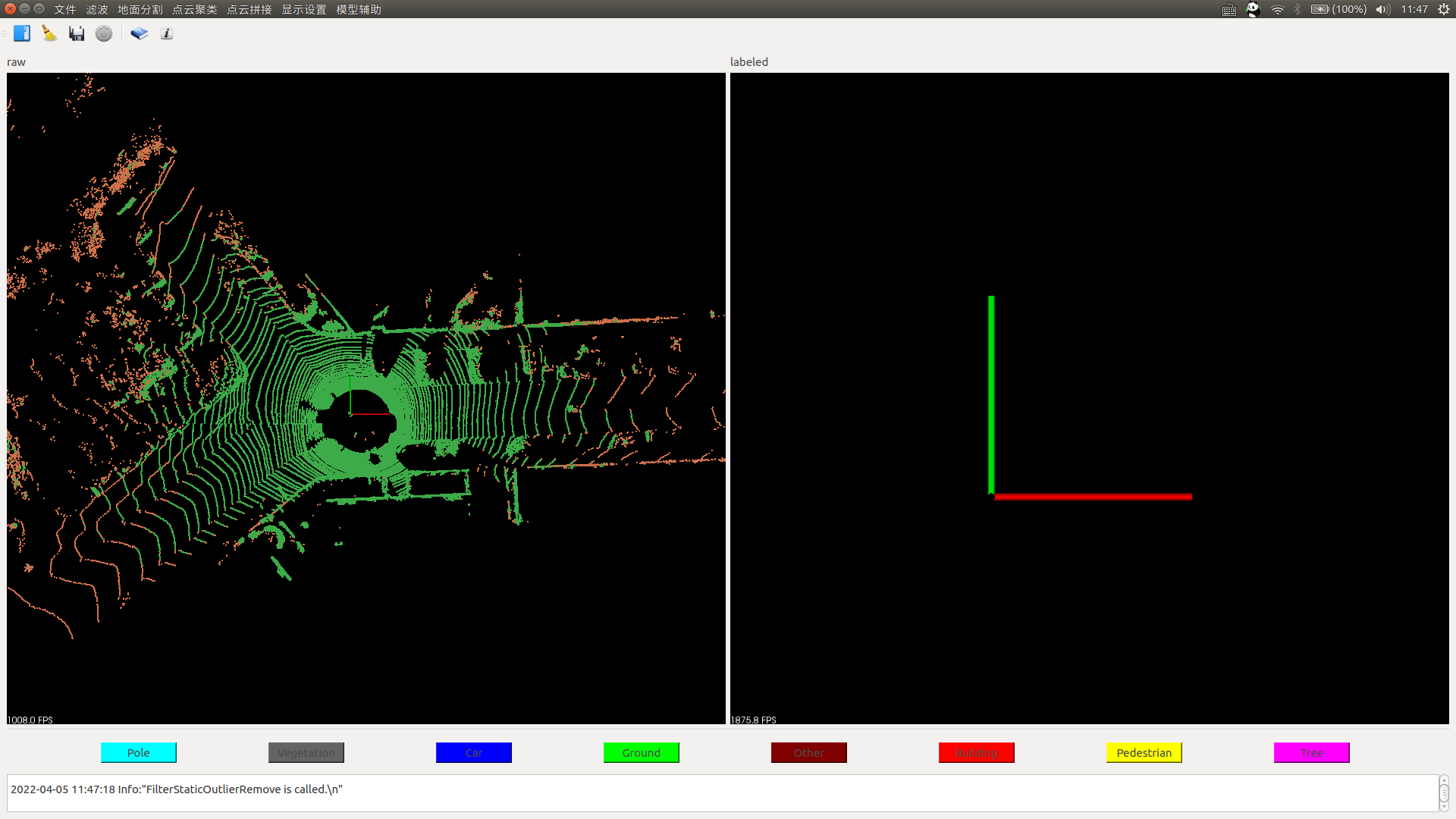

点云滤波

在这里插入图片描述

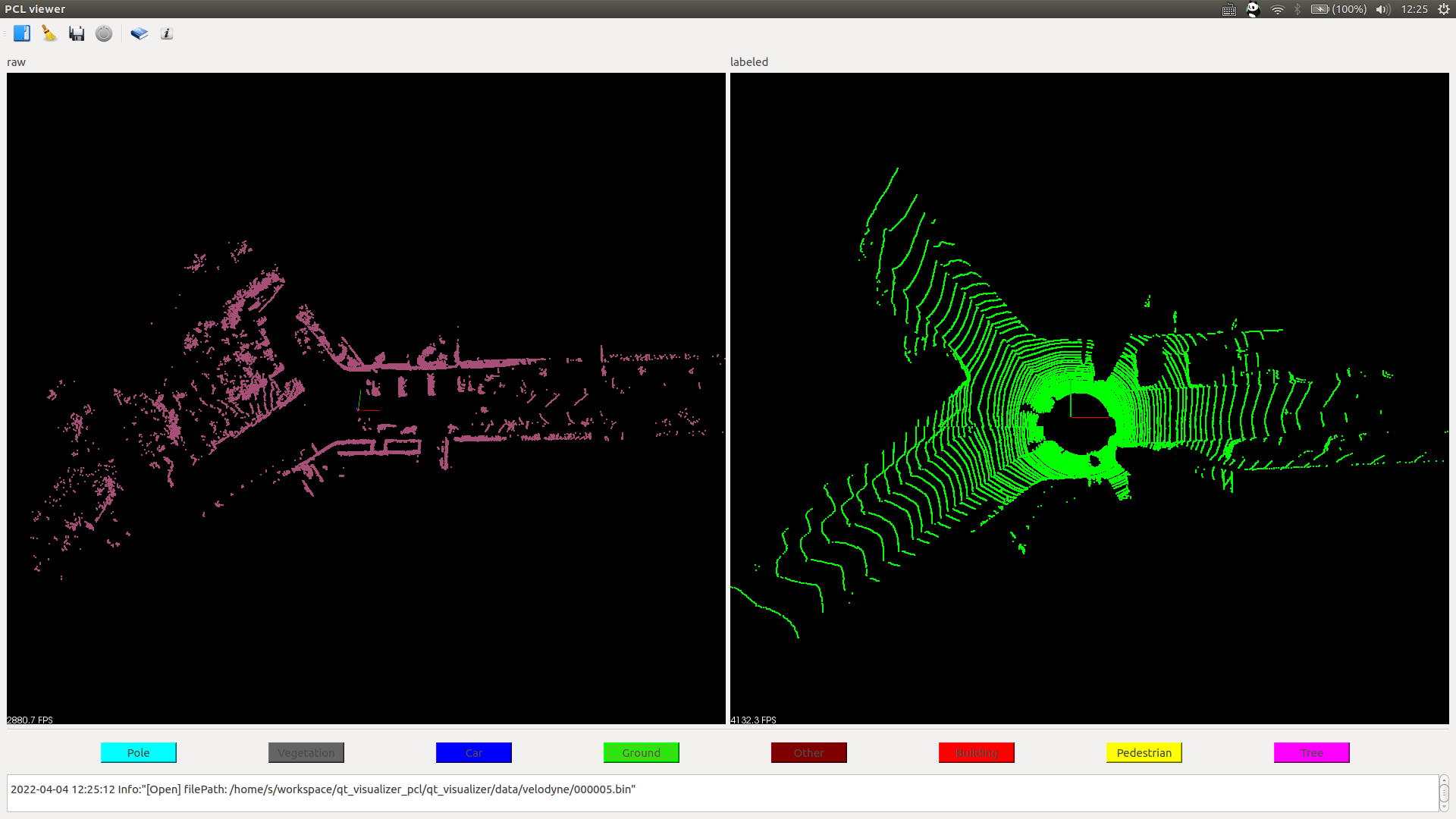

地面分割+标注

在这里插入图片描述

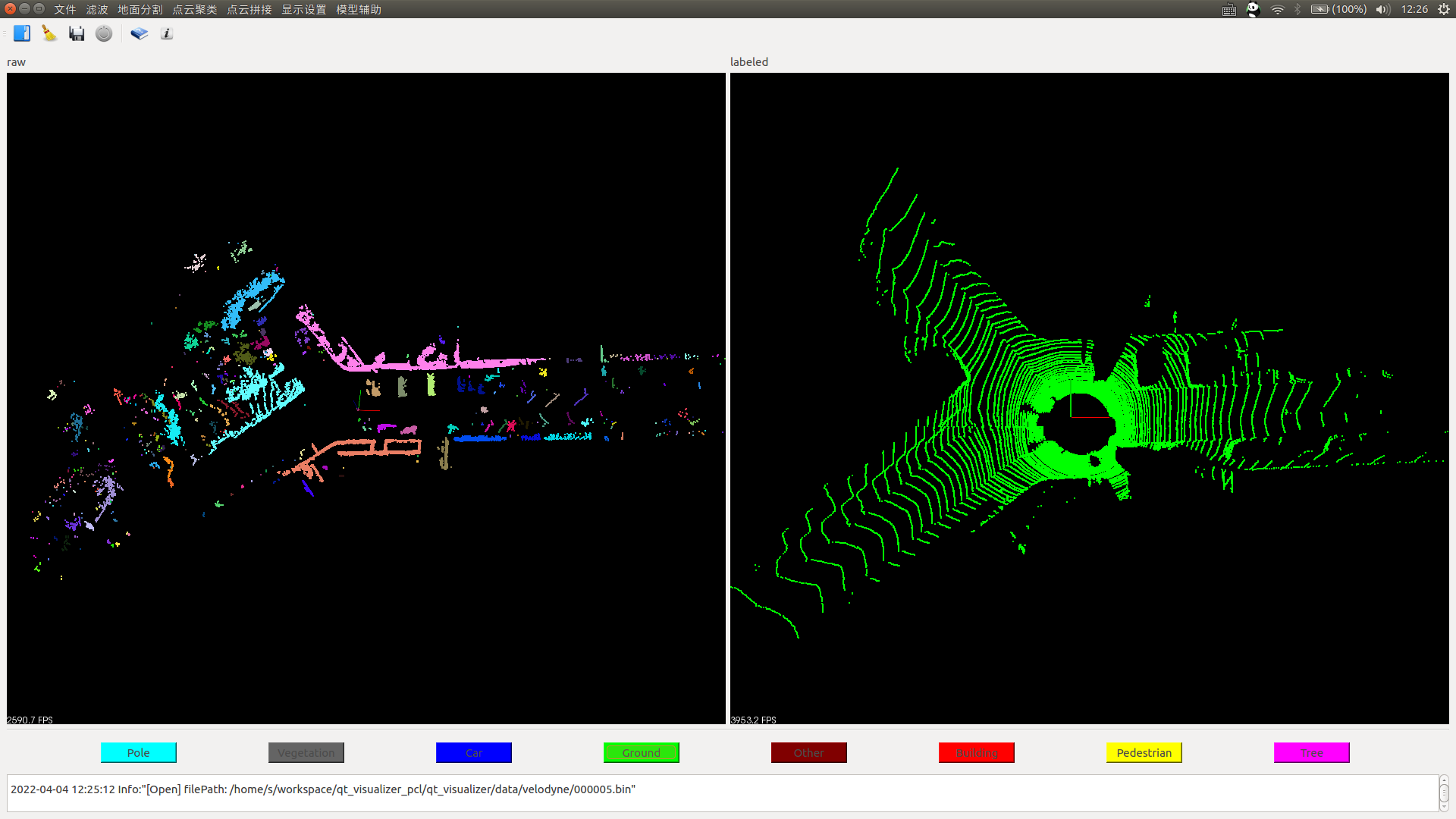

聚类+标注

在这里插入图片描述

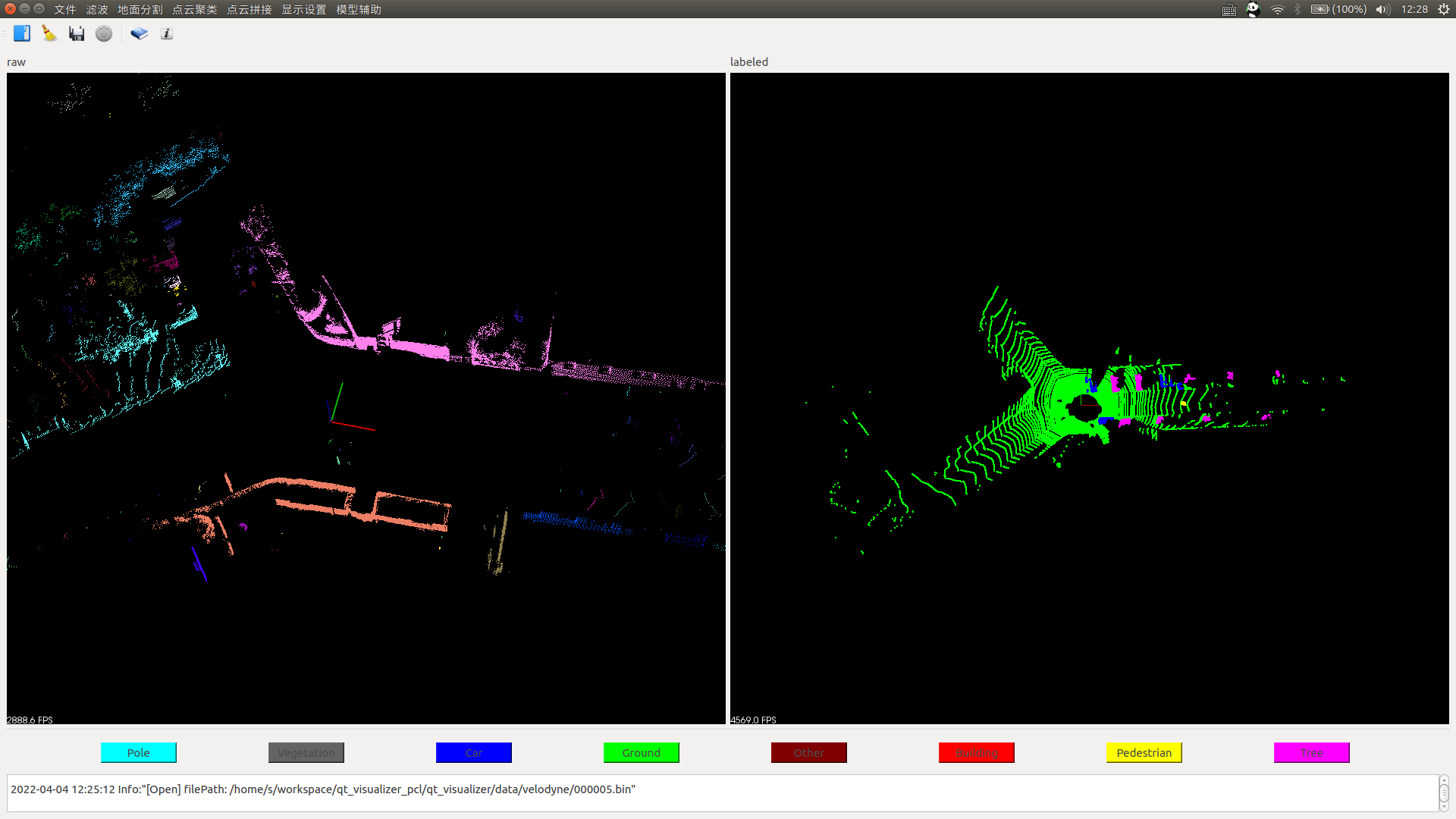

基于模型辅助标注

在这里插入图片描述
