什么是扰码

扰码就是对原始的用户数据进行扰乱，得到随机化的用户数据。连续扰码两次就能得到原始数据，通常是发送电路在发送数据时先对数据进行随机扰乱，接收电路使用相同的扰乱算法就可以重新恢复出原始的数据。如图所示：

扰码器的优点和作用

扰码器产生伪随机的比特序列，它和输入的数据进行异或（相加模二），从而实现对输入串行数据的随机化，伪随机序列也是周期重复的，周期长度取决于反馈多项式中触发器的级数和所选择的多项式。接收电路本地有一个和发送电路相同的伪随机序列产生器，它产生的数据和接收数据进行异或，可以恢复出发送端原始的串行数据。

反馈多项式通常是f(x) = x^n + x^(n-1) + ... + x^2 + x + 1结构，多项式含有x的几次方，在扰码器中就需要对第几个寄存器进行抽头然后异或（即相加模二）。

扰码器举例

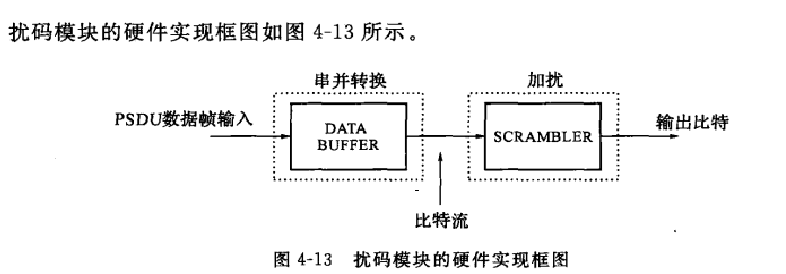

通常情况下，扰码器都是串行扰码，即下面举出的例子，每周期进行单bit的扰码和更新。如果输入是串行的数据，那么则可以在扰码器之前加一个串并转换模块，如下图所示。

下面以乐鑫科技领跑者实习笔试题为例写一个扰码器，题目描述：用verilog写一段代码，实现如下的扰码功能，其中扰码生成器的初始种子X7~X1=7'b,每拍输入，输出和扰码器更新一次。初始种子就是扰码器在一开始，从X7~X1寄存器锁存的数据初值。

输入的数据data_in是串行的单bit数据，每次输入都会被从扰码器第4个位置和第7个位置的数据异或，从数据的箭头我们可以看出，每次单bit输入的data_in都要进行如下计算：

data_in_new = data_in ^ (x4 ^ x7)

又因为移位寄存器每周期输入的数据是需要左移1bit的，所以我们可以将组成扰码器的移位寄存器结构，用“位拼接”的方式更新，代码如下：scramble_reg是一个7bit的寄存器

scramble_reg <= {scramble_reg[5:0],scramble_reg[3]^scramble_reg[6]};

低位的组成可以看图上的箭头知道，x1是由x4和x7相加得到的，相加对2取模，可以用异或操作实现。

代码

module scramble( input clk , input rstn , input data_in , //输入单bit数据 input data_in_en , //输入数据有效位 input [6:0] ini_seed , //7bit 初始种子 input seed_en , //种子有效使能信号 output reg data_out //输出单bit数据 ); reg [6:0] scramble_reg; //扰码器为7bit的移位寄存器结构 always @(posedge clk)begin if(!rstn)begin scramble_reg <= 7'd0; end else if(seed_en)begin scramble_reg <= ini_seed; //种子有效，读入初始种子 end else if(data_in_en)begin //输入数据有效时，扰码器每周期更新 scramble_reg <= {scramble_reg[5:0],scramble_reg[3]^scramble_reg[6]}; end end always @(posedge clk)begin if(!rstn)begin data_out <= 1'd0; end else if(data_in_en)begin //输出数据是多项式抽头的值和data_in的异或 data_out <= (scramble_reg[3] ^ scramble_reg[6]) ^ data_in; end end endmodule

讯享网

testbench

讯享网module tb(); reg clk,rstn; reg data_in,data_in_en,seed_en; reg [6:0] ini_seed; wire data_out; initial begin forever #5 clk = ~clk; end initial begin rstn <= #1 1'b0; clk <= #1 1'b0; data_in <= #1 1'b0; data_in_en <= #1 1'b0; #15 rstn <= #1 1'b1; data_in_en <= #1 1'b1; repeat(10) #10 data_in <= $random%2; #50 $finish(); end initial begin //initial seed #15 seed_en <= #1 1'b1; ini_seed <= #1 7'b; end scramble u_scramble( .clk (clk ), .rstn (rstn ), .data_in (data_in ), .data_in_en (data_in_en ), .ini_seed (ini_seed ), .seed_en (seed_en ), .data_out (data_out ) ); initial begin $fsdbDumpfile("scramble.fsdb"); $fsdbDumpvars(0); end endmodule
