STM32F429与陶晶驰串口屏数据传输(1)

大家好，我是讯享网，很高兴认识大家。

这几天正好参加2019年电赛国赛，为了节约io口的使用量，开始考虑使用串口屏；使用串口屏的好处不仅能够充当显示屏用，而且还内置了数字键盘，无需腾出io口给矩阵键盘。
我所使用的串口屏型号为：TJC4832K035
单片机型号为：STM32F429 (使用正点原子的HAL库)

硬件连接：
GND---->GND
TX------>PA10(USART1_RX)
RX------>PA9 (USART1_TX)
+5------->+5

串口指令：指令+0xff 0xff 0xff

串口屏学习：USART HMI软件--------->左上角工具栏---------->帮助----------->入门指南、指令集

讯享网

最为重要：波特率
串口屏的波特率应和单片机波特率保持一致（串口屏的默认波特率为9600）
但是如果想要修改串口屏的波特率为来提高传输速度，可以使用系统变量baud来改变
在这里插入图片描述

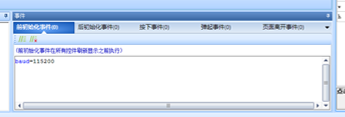

修改方式可以参考如下图来修改串口屏波特率：在事件框里的“前初始化事件”里加上baud=就可以完成修改

单片机传输数据给串口屏

单片机方面：

因为需要用到printf(" "),所以需要使用串口通信实验，包含huart.h头文件
注意：printf只能UART1使用；
要了解单片机的一些函数
在stm32f103标准库中的发送函数：
void USART_SendData(USART_TypeDef USARTx, uint16_t Data)*
等待发送结束：
while(USART_GetFlagStatus(USART1,USART_FLAG_TXE)==RESET){};
而在stm32f429的HAL库中的发送函数：
HAL_UART_Transmit(*UART_HandleTypeDef *huart, uint8_t pData, uint16_t Size, uint32_t Timeout)
等待发送结束：
while((__HAL_UART_GET_FLAG(&UART1_Handler,UART_FLAG_TXE)==RESET)){};
向串口屏发送指令是需要以3个0xFF结束指令，这就需要编写发送十六进制数的函数
即：void HMISend(u8 k)
附上编写的代码（主要是f429的）

void HMISend(u8 k) //字节发送函数 {
    u8 i; for(i=0;i<3;i++) {
    if(k!=0) {
    HAL_UART_Transmit(&UART1_Handler,&k,1,1000); //stm32f103:USART_SendData(USART1,k); //发送一个字节  delay_ms(10); while((__HAL_UART_GET_FLAG(&UART1_Handler,UART_FLAG_TXE)==RESET)){
   }; //stm32f103:while(USART_GetFlagStatus(USART1,USART_FLAG_TXE)==RESET){};//等待发送结束 delay_ms(10); } } }

讯享网

串口屏方面

选用陶晶驰的串口屏需要用USART HMI来编写，界面如图1所示
在这里插入图片描述

这里我所选用的是数字控件和虚拟浮点数控件(数字：n0 ;虚拟浮点数：x0)
如图2所示

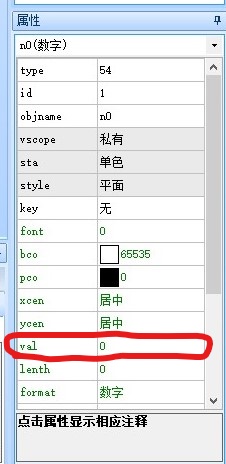

先介绍数字控件，我们只需要看其属性列表的val那栏如图2所示
val:初始值最小-,最大
发送指令的书写格式可参考指令集（例：n0.val=1000）
对于虚拟浮点数，实际上就是小数，我们需要看val,vvs0,vvs1这三栏，如图3所示
val:初始值最小-,最大
vvs0:整数位数(0为自动,最大10位)
vvs1:小数位数(0为无小数,最大8位)
显示小数（例：2.555）的方法：
假如vvs0设置为：1;
vvs1设置为：3；
发送指令：x0.val=2555
其中：2存放在整数位，555存放在小数位

附上我的代码：

讯享网#include "sys.h"  #include "delay.h"  #include "usart.h"  #include "led.h"  void HMISend(u8 k); int main(void) {
    HAL_Init(); //初始化HAL库  Stm32_Clock_Init(360,25,2,8); //设置时钟,180Mhz delay_init(180); //初始化延时函数 uart_init(9600); //初始化USART LED_Init(); while(1) {
    LED0=!LED0; //检验程序是否被卡住 printf("x0.val=%d",5233); //5.233 HMISend(0xff); printf("n0.val=%d",265); //265 HMISend(0xff); delay_ms(500); } } void HMISend(u8 k) //字节发送函数 {
    u8 i; for(i=0;i<3;i++) {
    if(k!=0) {
    HAL_UART_Transmit(&UART1_Handler,&k,1,1000); //发送一个字节  delay_ms(10); while((__HAL_UART_GET_FLAG(&UART1_Handler,UART_FLAG_TXE)==RESET)){
   }; //等待发送结束 delay_ms(10); } } }

附上陶晶驰USART HMI资料链接

串口屏资料
