目录

存储传输协议的类型

iSCSI传输协议

iSCSI的基本概念

iSCSI逻辑架构图

iSCSI启动器类别

FCoE传输协议

FCoE基本概念

FCoE协议栈

增强型以太网CEE

IB传输协议

IB基本概念

IB体系架构

存储网络中的IB协议位置

IB接口--通道适配器

RDMA传输协议

RDMA基本概念

RDMA承载网络

NVME传输协议

基本概念

PCIE和NVME之间的关系

NVMe-oF

NVME-oF基本概念

NVME-oF承载网络类型

---

存储传输协议的类型

个人认为传输协议分为两种

接口和存储之间的传输协议、在网络中传输的传输协议

接口和存储之间的传输协议

SCSI、PCIE、NVME

在网络中传输的传输协议

iSCSI、FC、FCoE、IB、SMB/CIFS、NFS、FTP、HTTP、NVME-oF、RDMA

讯享网

关于SCSI、PCIE、FC的介绍看以下文章

存储接口协议——SCSI、FC、SAS、PCIE协议讲解-CSDN博客

---

iSCSI传输协议

iSCSI的基本概念

iSCSI就是基于IP网络的SCSI，iSCSI只是帮助SCSI能够在以太网络中进行传输，将SCSI命令和块状数据封装在TCP中的IP网络中进行传输

iSCSI作为SCSI的传输层协议，基本出发点是利用成熟的IP网络技术来实现和延伸SAN；IP-SAN就是使用iSCSI协议实现主机服务器与存储设备的互联

iSCSI使用TCP端口号3260

iSCSI协议栈--处于TCP/IP的应用层

iSCSI启动器、目标器模型

发起端（Initiator）--可以是软件Initiator驱动程序、硬件的TOE（TCP Offload Engine）、iSCSI HBA卡

SCSI协议负责生成CDB（命令描述符块），并将其送到iSCSI协议层

iSCSI协议层进一步封装为PDU（协议数据单元）

TCP/IP将其封装为IP数据包，经IP网络传输给Target

目标器（Target）--通常为iSCSI磁盘阵列、iSCSI磁带库

TCP/IP将其解封装，将PDU发送给iSCSI层

iSCSI层收到PDU，将CDB传给SCSI层

SCSI层负责解析CDB的意义，根据处理结果发送相应的响应状态码

iSCSI逻辑架构图

iSCSI节点将SCSI指令和数据封装为iSCSI包，然后将数据包传输给TCP/IP层，再将iSCSI包封装为IP协议数据包，以便其在IP网络中传输

iSCSI启动器类别

NIC（普通网卡）+initiator软件（iSCSI软件）

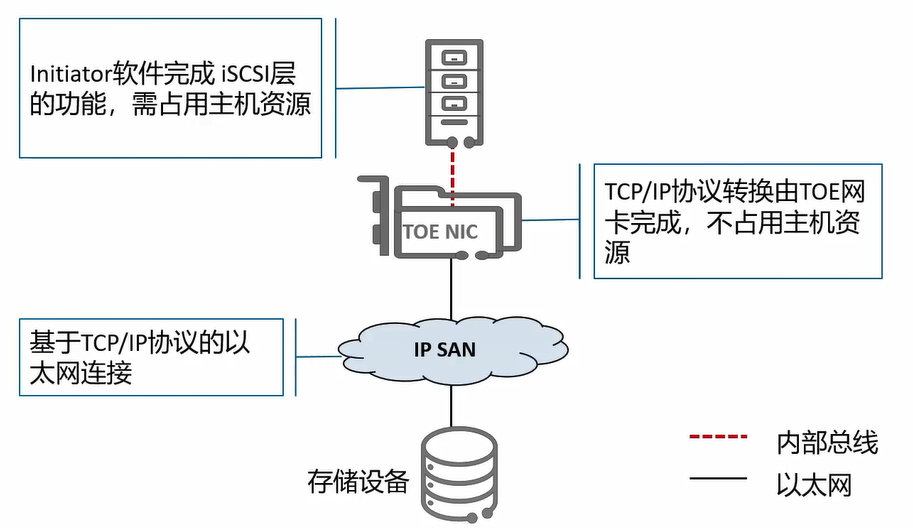

TOE网卡+initiator软件（iSCSI软件）

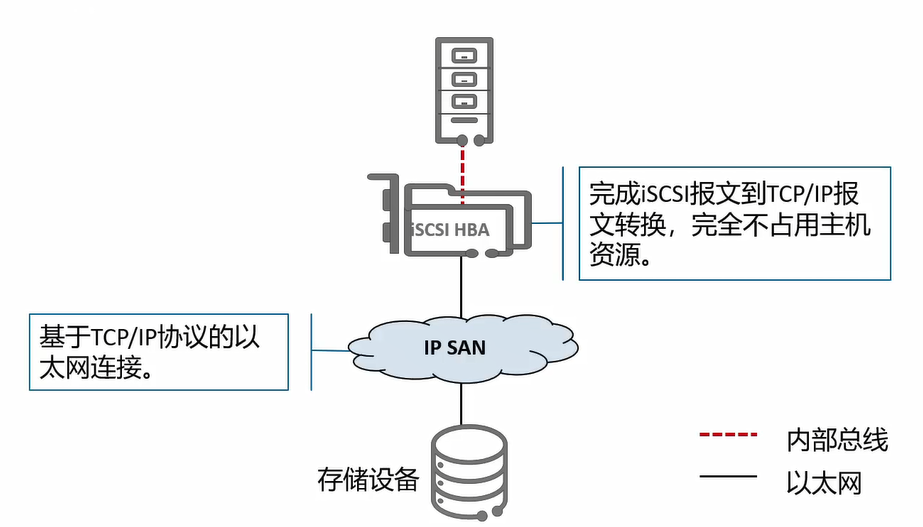

iSCSI HBA卡

---

FCoE传输协议

FCoE基本概念

FCoE是在增强型无损以太网基础设施上传输光纤信道信号功能的协议

将FC封装在以太网中，允许LAN和SAN业务流量在同一个以太网中传输

FCoE可以利用以太网的拓展性，降低FC网络的成本，不过对于FC的兼容性差以及不支持远距离传输这两大问题无法解决

FCoE协议栈

FC和FCoE协议栈的区别

FCoE保留了FC-2以上的协议栈，把FC中的FC-0和FC-1用以太网的链路层取代

为什么取代了FC的FC-0和FC-1

FC-0在FC中定义承载介质类型，FC-1定义帧编解码方式，是用于FC SAN网络传输的

而FCoE是在以太网传输的，所以不需要这两层，将其替换为数据链路层

增强型以太网CEE

为什么要提出CEE

以太网能够容忍网络丢包，但是FC不允许出现丢包

而FCoE同样继承了FC这一特点不允许出现丢包，所以要使得FCoE正常的运行在以太网中就需要对以太网做一定的增强来避免丢包

这种技术就是增强型以太网CEE（Converged Enhanced Ethernet）

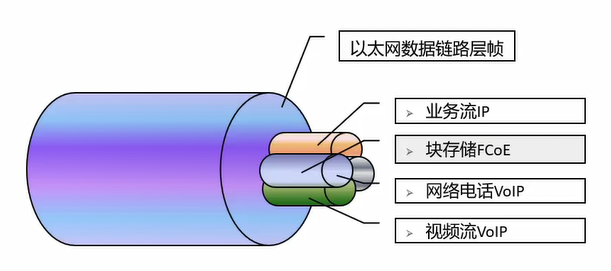

CEE的作用

1、在以太网基础上进行扩展，将网络整合起来（可以在一条以太物理链路上最多创建8 个独立的虚拟链路，并允许单独暂停和重启其中任意一条虚拟链路；使得同一接口上的其他类型的流量能够共存）

2、支持不丢包的传输

---

IB传输协议

IB基本概念

IB协议全称InfiniBand，直译为“无限带宽”技术；是一个用于高性能计算的计算机网络通信标准，它具有极高的吞吐量和极低的延迟

IB技术常用于计算机与计算机之间的数据互连（服务器与服务器之间）、服务器和存储设备之间的数据互联

IB的特点

高带宽、低时延、远程直接内存存取功能、传输卸载

传输卸载指的是RDMA 能够帮助传输卸载，后者把数据包路由从OS转到芯片级，节省了处理器的处理负担；要是在OS中处理10 Gbps的传输速度的数据，就需要 80 GHz处理器

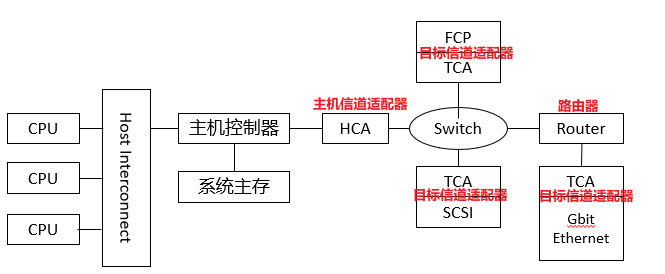

IB体系架构

IB标准定义了一套用于系统通信的多种设备（包括信道适配器CA、交换机和路由器以及连接的链路）

目标适配器连接着存储设备，主机适配器连接着服务器

存储网络中的IB协议位置

IB接口--通道适配器

通道适配器实现物理层、链路层、网络层和传输层的功能（是IB网络接口的一个重要组成部分）

主机通道适配器：用于主控node，连接服务器

目标通道适配器：用于外设node，使得IO设备脱离主机而直接置于网络中；可以用于IB交换机、存储系统的IO接口--（用于控制器前端的接口，不是后端硬盘接口）

---

RDMA传输协议

RDMA基本概念

RDMA  远程直接内存访问（通过网络在两个服务器之间直接进行传输--对网卡的性能有要求，不需要CPU参与）

RDMA承载网络

目前大致有三类RDMA网络，分别是Infiniband、RoCE、iWARP。

Infiniband： RDMA over IB

是一种专为RDMA设计的网络

从硬件级别保证可靠传输，需要支持该技术的网卡NIC和交换机。

RoCE：     RDMA over Ethernet

RoCE v1是基于以太网链路层实现的RDMA协议，交换机需要支持PFC等流控技术，在物理层保证可靠传输；

RoCE v2是以太网TCP/IP协议中UDP层实现。

其较低的网络标头是以太网标头，其较高的网络标头（包括数据）是IB标头

这支持在标准以太网基础设施（交换机）上使用RDMA，只有网卡是特殊的，支持RoCE。

iWARP：  RDMA over TCP

互联网广域RDMA协议，允许通过TCP执行RDMA的网络协议。

IB和RoCE中存在的功能在iWARP中不受支持。

这支持在标准以太网基础设施（交换机）上使用RDMA。只有网卡应该是特殊的，并且支持iWARP（如果使用CPU卸载），否则所有iWARP堆栈都可以在SW中实现，并且丧失了大部分RDMA性能优势

---

NVME传输协议

基本概念

NVMe（Non-Volatile Memory Express）非易失性存储器标准

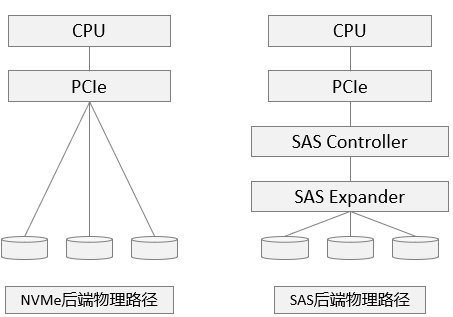

NVMe标准是面向PCIE-SSD的，通过使用原生PCIE通道与CPU直连，可以免去SATA与SAS接口的外置控制器（PCH）与CPU通信所带来的延时

PCIE和NVME之间的关系

PCIE是接口形态和总线标准；NVMe是为PCIE-SSD定制的标准存储传输协议

NVME是一个SSD控制器接口标准，为基于PCIe接口的SSD（固态硬盘）设计

• 它的目标是最大限度释放闪存性能
• SSD的速率已经很快了，但是整个硬盘的整体性能，不单单取决于自己本身的性能，它还取决于中间数据传输所使用的传输速率
• 对于使用PCIE接口的SSD来说，传统的SAS速率已经不能满足硬盘本省的性能（也就是不能是硬盘性能最大化）

所以使用NCMe来作为接口协议标准，专门适配PCIE接口，提升性能，降低时延

通俗讲SSD比作跑车，SAS比作乡间小道，NVMe比作高速公路

---

NVMe-oF

NVME-oF基本概念

• NVMe-oF不单单是接口协议的标准，也用于加速服务器主机和目标存储设备之间的数据传输
• NVMe-oF支持在主机与固态存储设备或系统之间通过网络进行数据传输，并且NVMe-oF继承了NVMe的所有优点
• 通过NVMe-oF 来组织创建超高性能存储网络，其时延能够媲美直连存储

即：服务器通过NVME-oF协议与存储器可以通过网络进行通信，不向NVME仅只限于服务器内部

NVME-oF承载网络类型

也就是数据平面的组网类型

NVME over FC

基于传统的FC网络来发挥NVME的优势

NVME over RDMA

通过远程直接内存访问技术，允许客户端程序远程访问存储系统的内存空间进行数据传输

NVME over TCP

无需任何特殊的硬件要求，基于通用标准以太网环境实现；相对以上两种方式可能延迟更大
