我一心一意想写一个指令解析器，我的目的是扫描出Linux内核text段中的所有的jmp和call指令，从而检测内核是否已经被篡改。基于以下事实：

一般内核函数互相调用都跑不出内核的text段，从0xffffffff开始的几兆空间，凡是跳转越界跑出这个空间的，都要详查，过滤掉正常的hotfix，export回调这些，剩下的就是篡改了。
像bridge/bonding的rx_handler回调函数，是在模块里注册的回调指针，并非立即数出现在call指令中，即便rx_handler有问题，也只是模块自己的无心错(没人傻到用这种方式进行二进制注入)。

关于指令解析器，有现成的就不用自己写了，我用的是Intel XED，代码在：
https://github.com/intelxed/xed
照着readme操作就可以了，最后会得到一个叫做xed的可执行程序：

[root@localhost obj]# pwd /root/test/xed/kits/xed-install-base-2020-03-25-lin-x86-64/examples/obj [root@localhost obj]#

讯享网

配合下面的stap脚本，我们先看下这个指令解析的效果：

讯享网// scan_text.stp %{
    #include <linux/module.h> %} function scan_text:long() %{
    #define MAX_TEXT_SIZE 0xff0000 int i; unsigned int size; unsigned char *__text; unsigned char *__etext; // 内核代码的开始和结束 __text = (void *)kallsyms_lookup_name("_text"); __etext = (void *)kallsyms_lookup_name("_etext"); __text ++; STAP_PRINTF("90 "); size = __etext - __text; // 将内核text段全部dump下来 for (i = 0; i < size; i++) {
    STAP_PRINTF("%x ", __text[i]); } STAP_RETVALUE = 0; %} probe begin {
    scan_text(); exit(); // oneshot模式 }

我们跑一下试试看：

[root@localhost obj]# stap -g ./scanner.stp >./code.hex [root@localhost obj]# cat code.hex |more 90 8d 2d f9 ff ff ff 48 81 ed 0 0 0 1 48 89 e8 25 ff ff 1f 0 85 c0 f 85 a7 1 0 0 48 8d 5 db ff ff ff 48 c1 e8 2e f 85 96 1 0 0 48 1 2d c2 8f ae 0 48 1 2d b3 df 94 0 48 1 2d b4 df 94 0 48 1 2d 85 ff 94 0 48 8d 3d ae ff ff ff 48 8d 1d a7 7f ae 0 48 89 f8 48 c1 ...

好的，现在让我们上xed程序：

讯享网[root@localhost obj]# ./xed -ih ./code.hex -64 >./code.txt [root@localhost obj]# [root@localhost obj]# cat ./code.txt |head -n 10 XDIS 0: NOP BASE 90 nop XDIS 1: MISC BASE 8D2DF9FFFFFF lea ebp, ptr [rip-0x7] XDIS 7: BINARY BASE 4881ED00000001 sub rbp, 0x XDIS e: DATAXFER BASE 4889E8 mov rax, rbp XDIS 11: LOGICAL BASE 25FFFF1F00 and eax, 0x1fffff XDIS 16: LOGICAL BASE 85C0 test eax, eax XDIS 18: COND_BR BASE 0F85A jnz 0x1c5 XDIS 1e: MISC BASE 488D05DBFFFFFF lea rax, ptr [rip-0x25] XDIS 25: SHIFT BASE 48C1E82E shr rax, 0x2e XDIS 29: COND_BR BASE 0F jnz 0x1c5 [root@localhost obj]#

这不就是内核代码吗？是的，这就是内核代码！

现在，让我们揪出里面所有的0xe8相对地址call指令：

[root@localhost obj]# cat ./code.txt |egrep '\sE8[0-9A-F]{8}\s' >./call.txt [root@localhost obj]# [root@localhost obj]# cat call.txt |head -n 20|tail -n 10 XDIS 21db: CALL BASE E8007D2F00 call 0x2f9ee0 XDIS 21fd: CALL BASE E85E call 0x XDIS 2226: CALL BASE E call 0x74760 XDIS 2254: CALL BASE E call 0x XDIS 227f: CALL BASE E82C722F00 call 0x2f94b0 XDIS 2353: CALL BASE EF00 call 0x2f9770 XDIS 2387: CALL BASE E8D4722F00 call 0x2f9660 XDIS 23b1: CALL BASE E81A982F00 call 0x2fbbd0 XDIS 23c8: CALL BASE E840C06200 call 0x62e40d XDIS 2408: CALL BASE E8C3972F00 call 0x2fbbd0

以最后一行为例，它在Linux内核的text段的偏移为0x2408，相对call的偏移是0x2fbbd0，加上_text基地址就是绝对地址了，一般而言，这个基地址就是0xffffffff，所以该call指令的目标是0xffffffff812fbbd0，我们确认一下：

讯享网[root@localhost obj]# cat /proc/kallsyms |grep ffffffff812fbbd0 ffffffff812fbbd0 T sscanf

嗯，它超大概率是正常的内核函数之间的互相调用。

所以，我们只需要寻找相对偏移大于0xffffff的即可：

[root@localhost obj]# cat ./code.txt |egrep '\sE8[0-9A-F]{8}\s' |gawk --non-decimal-data '{if ($NF > 0xffffff)print $0}' [root@localhost obj]#

没有，什么都没有…

当然什么都没有咯，因为我们的内核目前还是干净的！

现在，让我们注入昨天的那个hack ip_local_deliver的代码，再次尝试：

讯享网[root@localhost obj]# insmod ./drop.ko [root@localhost obj]# stap -g ./scanner.stp >./code2.hex [root@localhost obj]# ./xed -ih ./code2.hex -64 >./code2.txt [root@localhost obj]# cat ./code2.txt |egrep '\sE8[0-9A-F]{8}\s' |gawk --non-decimal-data '{if ($NF > 0xffffff)print $0}' XDIS 561ebd: CALL BASE E83EA1B41E call 0x1f0ac000 [root@localhost obj]#

输出一条，我们需要严查它了，看看它到底是什么，call到了哪里：

讯享网

crash> dis 0xffffffff81561ebd 5 0xffffffff81561ebd <ip_local_deliver+173>: callq 0xffffffffa00ac000 <test_stub1> 0xffffffff81561ec2 <ip_local_deliver+178>: cmp $0x1,%eax 0xffffffff81561ec5 <ip_local_deliver+181>: jne 0xffffffff81561e69 <ip_local_deliver+89> 0xffffffff81561ec7 <ip_local_deliver+183>: jmp 0xffffffff81561e5f <ip_local_deliver+79> 0xffffffff81561ec9 <ip_local_deliver+185>: nopl 0x0(%rax) crash>

注意第一行那个 callq 0xffffffffa00ac000 <test_stub1> 成功揪出了真凶！！

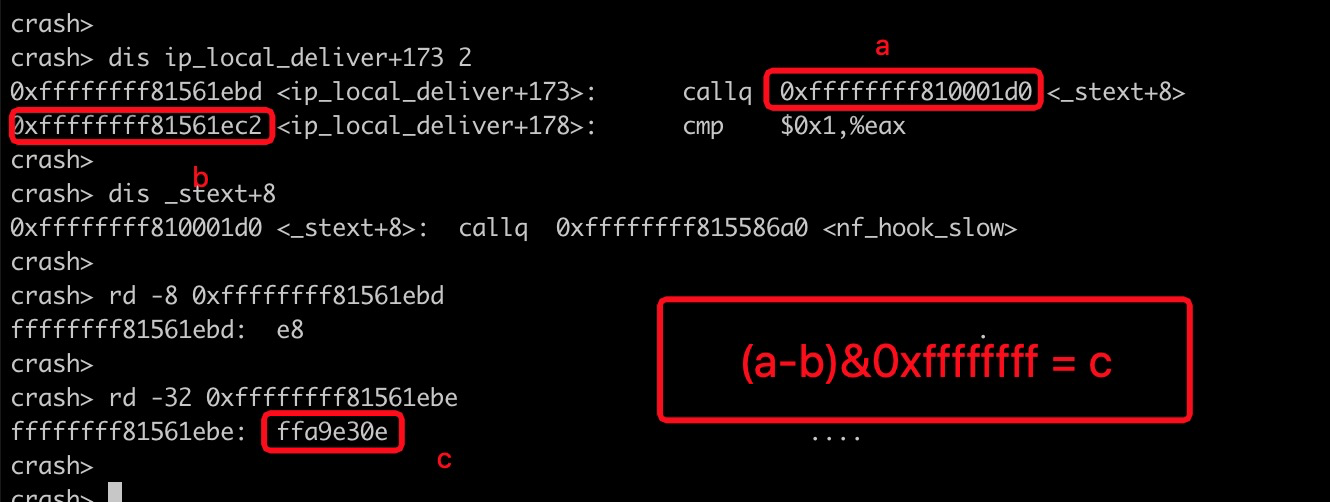

注意！上面的实验结果不是一次的结果，所以数值对不上，以下图的计算为准：
在这里插入图片描述

自己和自己下棋还是很有趣的，左右互搏，道高一尺，魔高一丈。

谁说我必须把test_stub1放在0xffffffffa00ac000这么远的地方了，我把它塞进Linux内核的text段行不行？

谁说不行，当然行！问题是你要找到一片空隙，足够你塞入你的stub代码。

那就扫nop序列呗！

我还真就找到了：

讯享网[root@localhost obj]# cat code.hex |egrep -o '(90\s{1}){10}' |head -n 10 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 90 [root@localhost obj]# cat ./code.txt |egrep '\s90\s' |more ... XDIS 1ce: NOP BASE 90 nop XDIS 1cf: NOP BASE 90 nop XDIS 1d0: NOP BASE 90 nop ... XDIS 1e2: NOP BASE 90 nop XDIS 1e3: NOP BASE 90 nop ...

就从1d0开始吧！换算成地址就是0xffffffffd0。来吧，动手，修改那个drop hook：

#include <linux/module.h> #include <linux/slab.h> #include <linux/kallsyms.h> #include <linux/cpu.h> char *stub; char *addr = NULL; // 传入ip_local_deliver的地址 static unsigned long laddr; module_param(laddr, ulong, 0644); // 计数INPUT链上的被DROP的数据包的数量 static unsigned int counter = 0; module_param(counter, int, 0444); #define FTRACE_SIZE 5 #define POKE_OFFSET 173 #define POKE_LENGTH 5 #define COND_LENGTH 5 #define COUNTE_LENGTH 8 static void *(*_text_poke_smp)(void *addr, const void *opcode, size_t len); static struct mutex *_text_mutex; static unsigned int pos, target; static int __init hotfix_init(void) {
    unsigned char e8_call[POKE_LENGTH]; unsigned char incl[COUNTE_LENGTH]; unsigned char cond[COND_LENGTH]; s32 offset, i; u32 low32 = (unsigned int)(((unsigned long)&counter) & 0xffffffff); char *gap = (void *)0xffffffffd0; laddr = (unsigned long)kallsyms_lookup_name("ip_local_deliver"); _text_poke_smp = (void *)kallsyms_lookup_name("text_poke_smp"); _text_mutex = (void *)kallsyms_lookup_name("text_mutex"); if (!laddr || !_text_poke_smp || !_text_mutex) {
    printk("not found\n"); return -1; } addr = (void *)laddr; stub = (void *)gap; offset = (s32)((long)stub - (long)addr - FTRACE_SIZE); pos = (unsigned int)((long)stub - (long)addr); _text_poke_smp(&stub[0], &addr[POKE_OFFSET], POKE_LENGTH); target = *((unsigned int *)&addr[POKE_OFFSET + 1]); target -= pos; target += POKE_OFFSET; _text_poke_smp(&stub[1], &target, sizeof(target)); cond[0] = 0x83; // cmp $0x1, %eax cond[1] = 0xf8; cond[2] = 0x01; cond[3] = 0x74; // jz $ret cond[4] = 0x07; // skip "incl $counter" _text_poke_smp(&stub[POKE_LENGTH], &cond, COND_LENGTH); incl[0] = 0xff; // incl $counter incl[1] = 0x04; incl[2] = 0x25; (*(u32 *)(&incl[3])) = low32; incl[7] = 0xc3; // retq _text_poke_smp(&stub[POKE_LENGTH + COND_LENGTH], &incl, 8); e8_call[0] = 0xe8; (*(s32 *)(&e8_call[1])) = offset - POKE_OFFSET; for (i = 5; i < POKE_LENGTH; i++) {
    e8_call[i] = 0x90; // nop 占位符 } get_online_cpus(); mutex_lock(_text_mutex); _text_poke_smp(&addr[POKE_OFFSET], e8_call, POKE_LENGTH); mutex_unlock(_text_mutex); put_online_cpus(); return 0; } static void __exit hotfix_exit(void) {
    target -= POKE_OFFSET; target += pos; _text_poke_smp(&stub[1], &target, sizeof(target)); get_online_cpus(); mutex_lock(_text_mutex); _text_poke_smp(&addr[POKE_OFFSET], &stub[0], POKE_LENGTH); mutex_unlock(_text_mutex); put_online_cpus(); } module_init(hotfix_init); module_exit(hotfix_exit); MODULE_LICENSE("GPL");

加载该模块，再用xed检测，就什么都检测不出来了！我们用crash看看就是ip_local_deliver调用了哪里：

讯享网crash> dis ip_local_deliver+173 0xffffffff81561ebd <ip_local_deliver+173>: callq 0xffffffffd0 <_stext+8>

我们可以看到 0xffffffffd0 这个地址看上去非常正常，它妥妥就在text范围内！我们看看它是什么：

crash> dis 0xffffffffd0 10 0xffffffffd0 <_stext+8>: callq 0xffffffffa0 <nf_hook_slow> 0xffffffffd5 <_stext+13>: cmp $0x1,%eax 0xffffffffd8 <_stext+16>: je 0xffffffffe1 <_stext+25> 0xffffffffda <_stext+18>: incl 0xffffffffa0 0xffffffffe1 <_stext+25>: retq 0xffffffffe2 <_stext+26>: nop 0xffffffffe3 <_stext+27>: nop 0xffffffffe4 <_stext+28>: nop 0xffffffffe5 <_stext+29>: nop 0xffffffffe6 <_stext+30>: nop crash>

噢，我的天，它就是我们的stub函数，这下它藏匿到了一个更加不容易被检测到的地方了！

所以说咯，检测程序还需要更加智能一些。

本以为右手打赢了左手，没想到左手最后一击反扑成功！

如果你担心text即便用text poke也不能写，那就自己改页表项呗…

浙江温州皮鞋湿，下雨进水不会胖。
