应国网最新反措要求，数字变电站需要在数字录波器上监控站内直流供电电压，以下分两部分讲解直流电接入方法：
一：程序中配置直流通道。

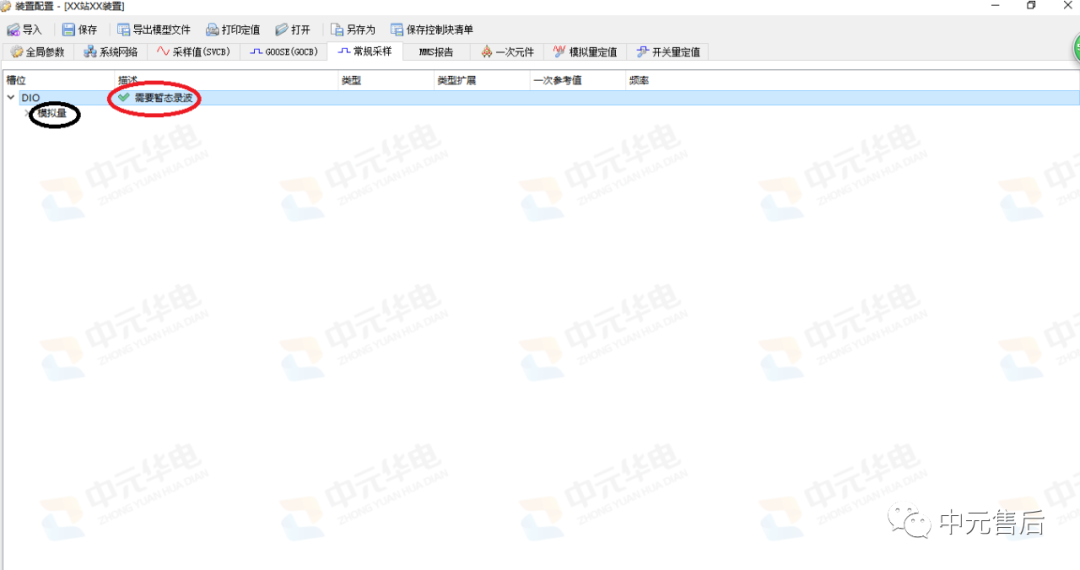

从主程序左上角点击调试-修改配置，进入修改配置界面，点击常规采样，如下图，勾选需要暂态录波(因为只有勾选此选项才能在主界面的提取通道中提取直流采样通道显示)

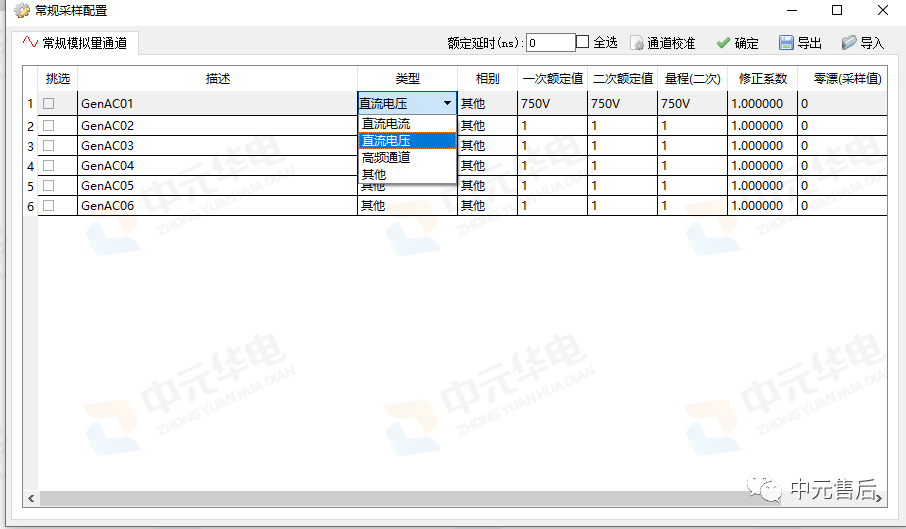

双击黑圈中模拟量，在弹出的对话框界面设置直流通道的参数，双击GenAC01可进入编辑状态，用来修改直流通道的名称，比如”1#直流正对地“在类型中选择直流电压，然后根据实际输入(可用万用表实际测量)的电压来设置一次额定值和二次额定值，量程一般设置成500V.(GenAC01左侧的方框也需要打勾，这样才可以在主界面显示出来)
零漂校准方式：首先保证直流的输入端子没有外部电压接入(如果外部电压已接入将其断开。)，可以将直流输入端子短接(一般端子1和2为一组直流输入，3和4为另外一组直流输入，往后类推。)可以将直流输入通道的第1和2组短接，相当于输入了一个电压为0的直流电。然后在上图中点击右上角的通道校准，在弹出来的对话框中，选择需要校准零漂的通道，然后点击右上角的校零漂，点击完成后关闭窗口回到上图的窗口，在最右侧的零漂值列有详细数值了，表示零漂校准完成。
修正系数校准：将外部电压接入直流端子(一般端子1和2为一组输入，3和4为另外一组输入，往后类推。)用万用表实际测量输入的直流电的电压，如实测是110V，就将上图的中一次额定值和二次额定值的数值修改为110V，量程为500V(改完之后分别核对下一次值，二次值和量程分别110V，110V，500V). 然后点击右上角的校准通道，在弹出的窗口，选中需要修正系数的通道，在点击右上角的校系数，点击之后关闭窗口，回到上图界面，会发现修正系数修正成功，然后点击右上角的确定，回到修改配置界面点击应用选项保存。
二：从外部接入直流电缆。

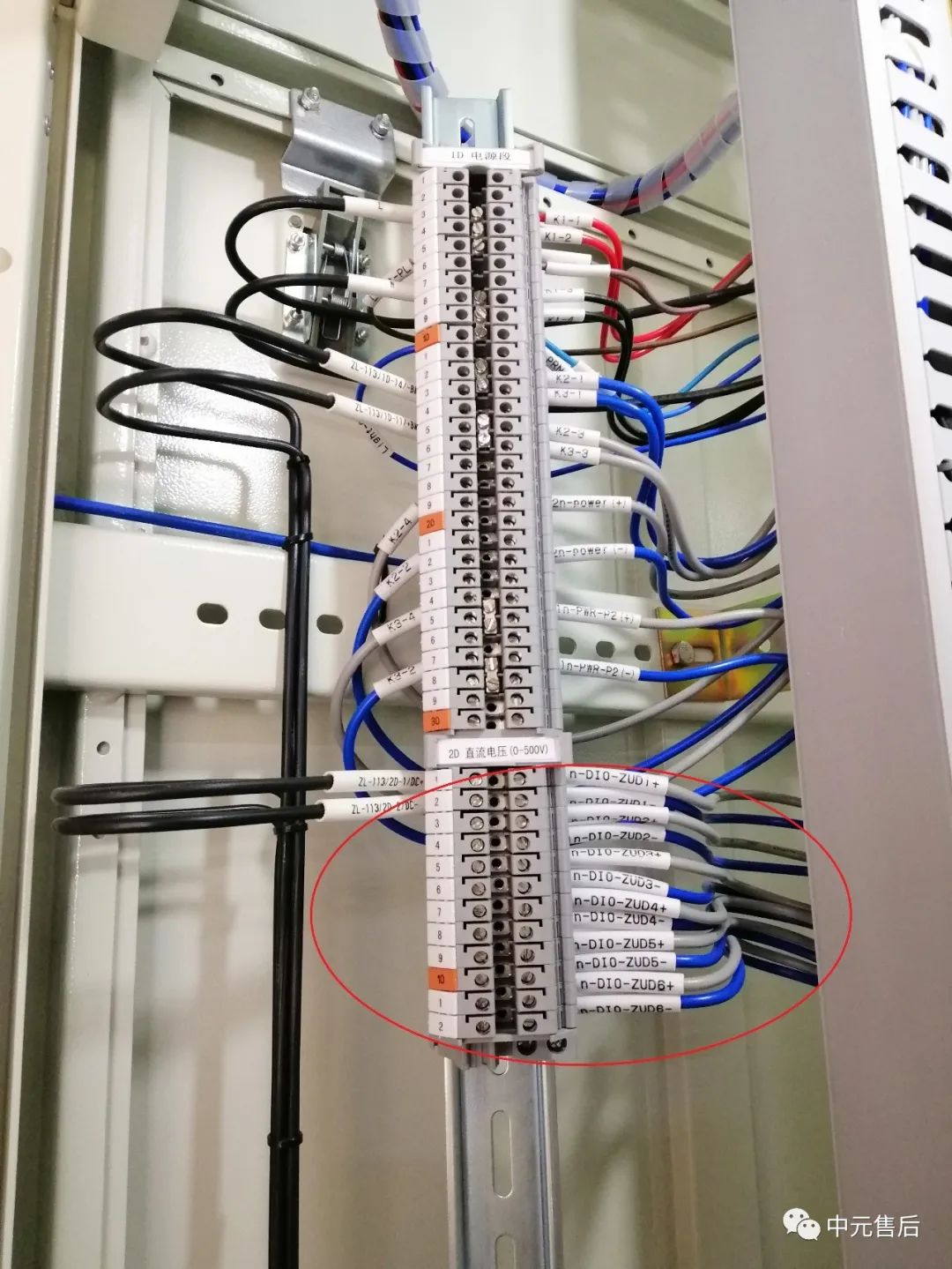

一般直接从站内直流馈电屏拉电缆到录波器屏柜，接入屏柜左侧的端子排如下图
常用的接线方式：是直流正对地和负对地(即接入四条线，+110V，地线，-110V,地线)。如装置上没有专用的直流接线端子可以自行添加。
