何为拐点：界址点（即拐点）是指宗地权属界线的转折点，是标定宗地权属界线的重要标志。广泛应用于宗地测量、高标准基本农田项目建设及城市规划相关专题等方面。
打个比方，当你在某规划专题项目中问甲方要高标准基本农田的矢量文件时，对方却只给你一个txt文件，里面是一串一串的看不太懂的数字。。。你向甲方抱怨这不是矢量文件啊，我要的是ArcGIS文件啊。这时，要是你看过这篇推文，就不会向甲方抱怨啦。这其实就是我们要的东西，只是为了方便和节约，它被人们以另一种形式保存下来，只需要稍微转换一下，就可以得到我们想要的矢量文件。
进入主题，小编先跟大家讲一讲如何从面文件中提取出拐点坐标，然后再介绍怎样利用表格中的信息生成面要素。
1、提取拐点坐标

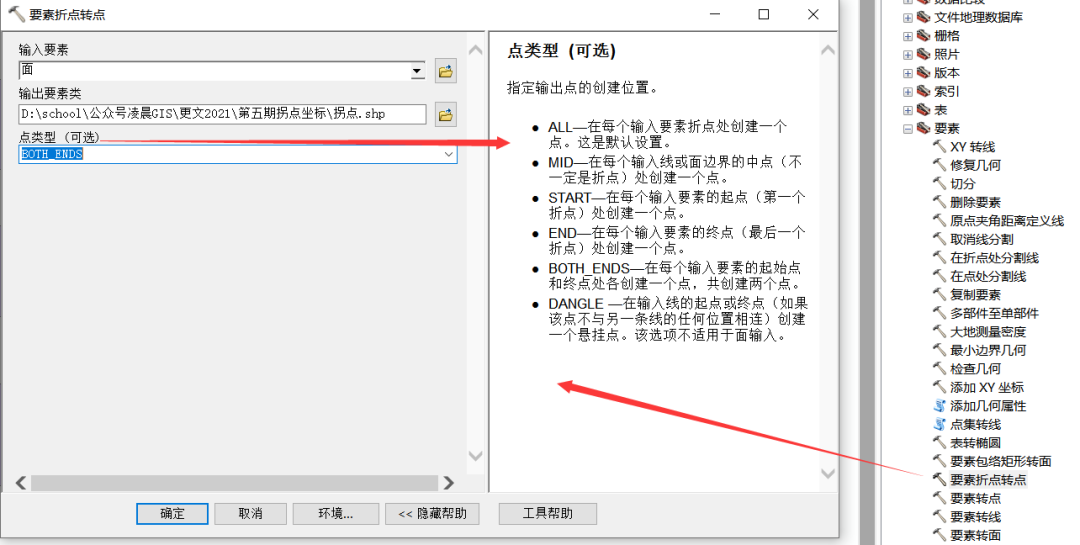

从面文件到点文件，一看就涉及到转换的问题，在数据管理工具中找到要素折点转点工具，输入被提取的面文件，参数设置时，可根据自己需要选择点的类型。

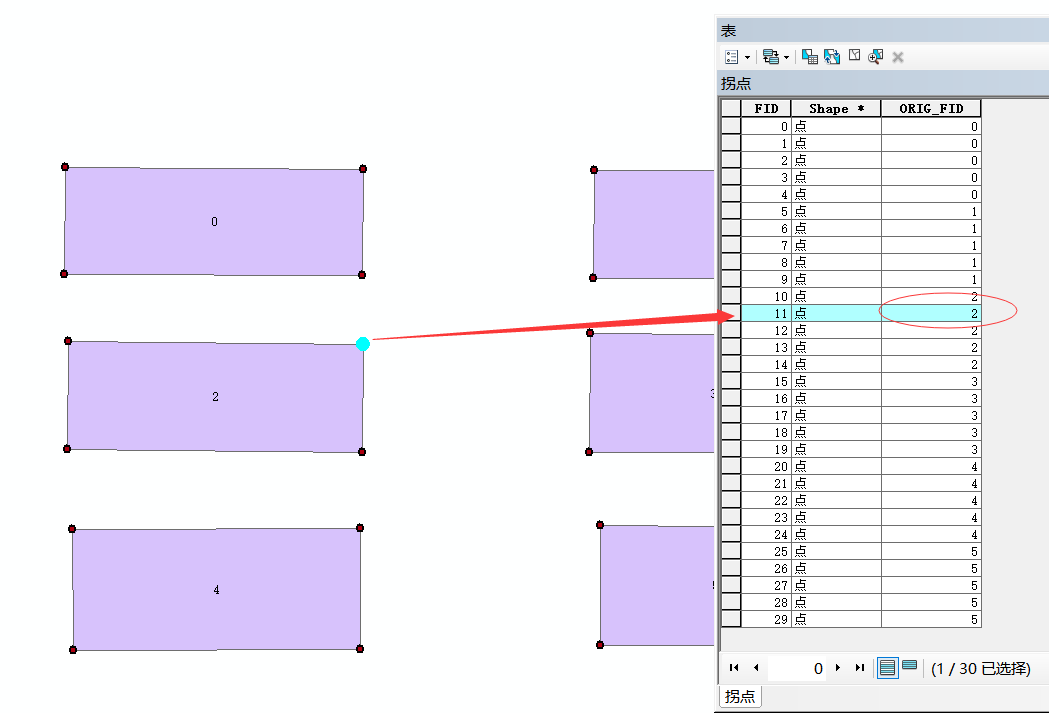

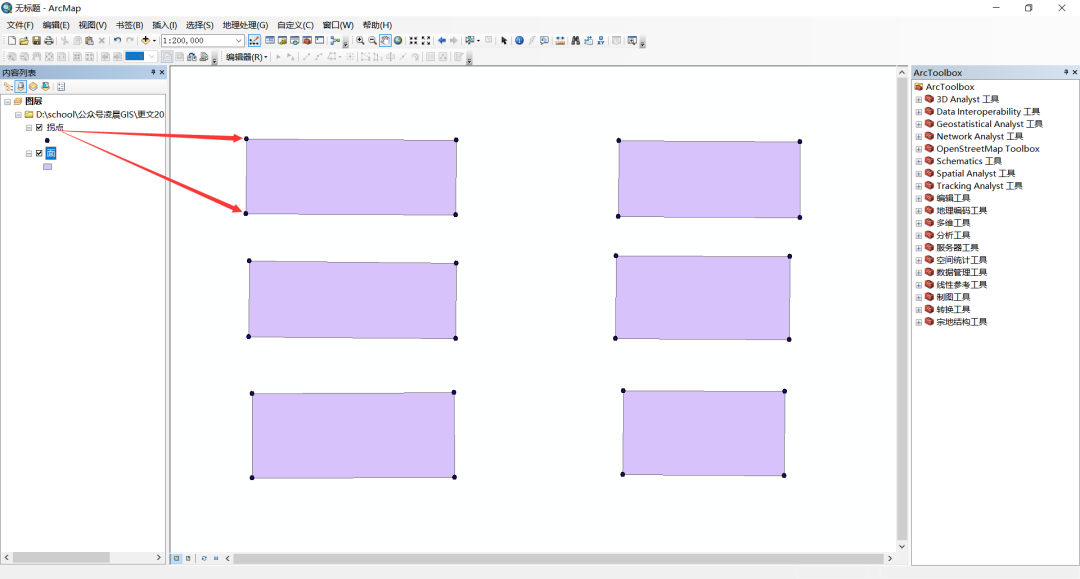

通过上一步的操作，面要素的拐点已经被我们提取出来了，随便选中一个点看看他的属性，可以看出ORIG_FID字段则对应点所在面的FID。

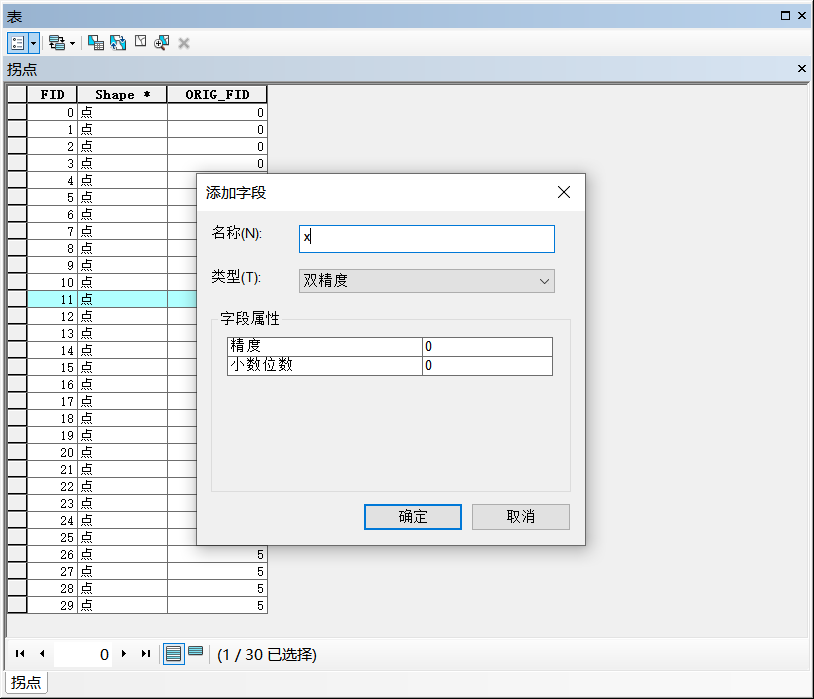

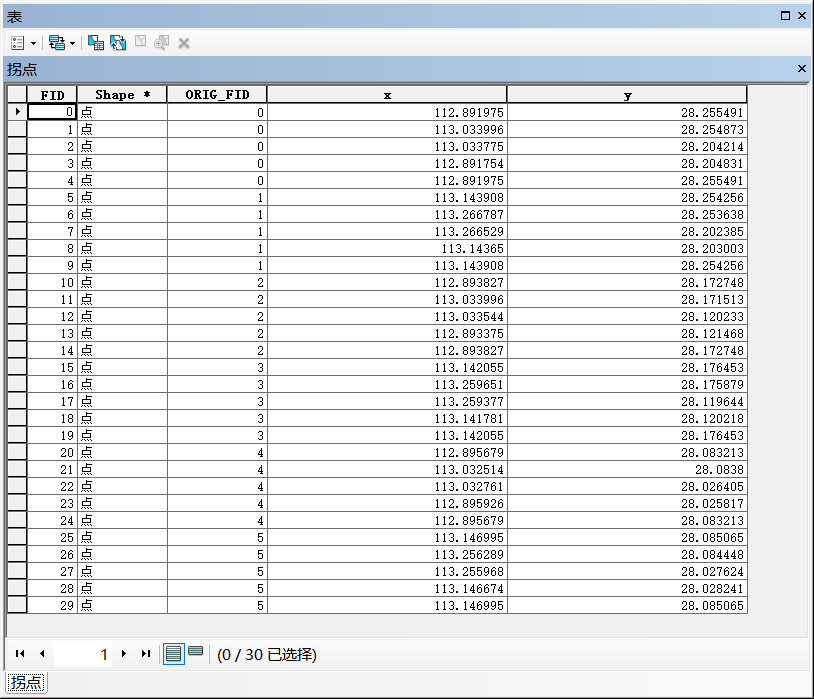

分别添加x,y字段，右键字段名选择计算几何，得到点的坐标。

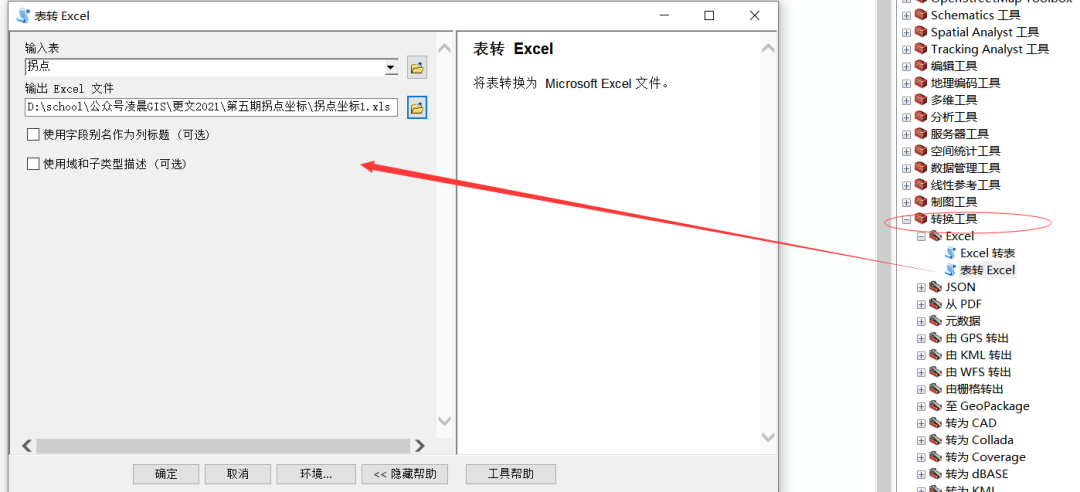

完成后利用表转Excel工具将拐点信息保存为表格即可。
2、从拐点坐标转为面要素
上半部分我们介绍了如何从面要素中提取拐点坐标并保存下来，但如何从一个表格再到面文件呢？其实是同样的步骤，反过来做一遍就可以了。比如上节是面转点，那么就用点转面。

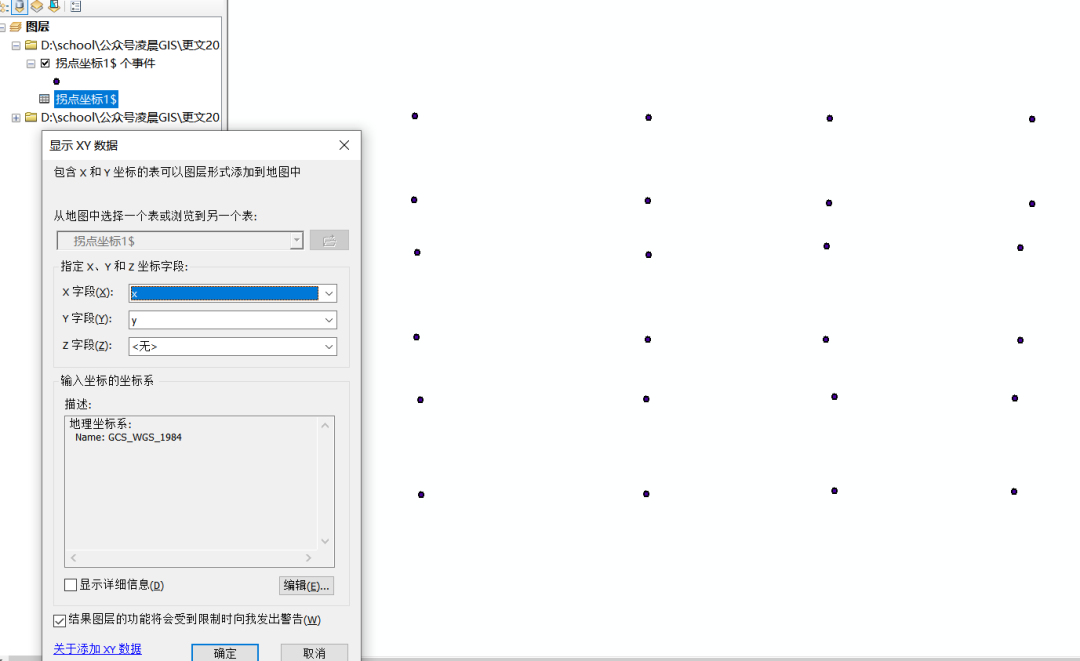

首先，将表格添加进来，右键选择显示x，y数据，再右键生成的事件将其保存为shp文件。

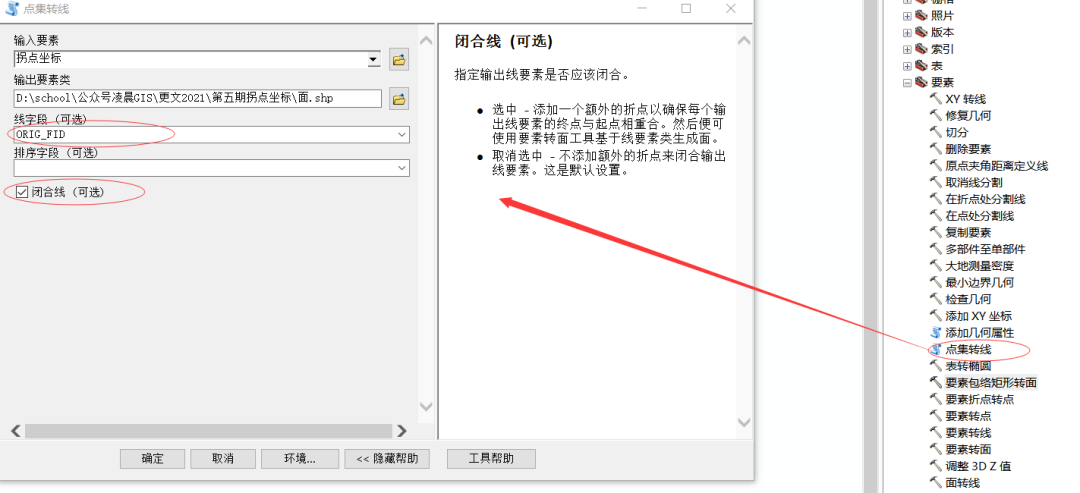

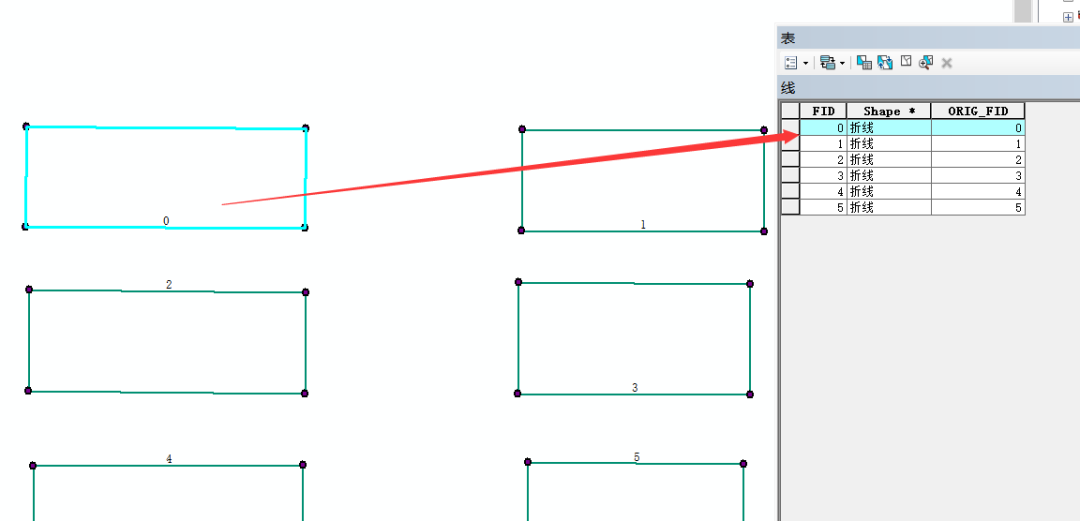

然后需要注意的是，这里需要多做一步，就是先将点集转换成闭合的线文件，再利用线转面工具生成面文件。打开点集转线工具，将线字段设置为ORIG_FID（目标面要素的唯一标识字段），勾选闭合线（方便线转面）。

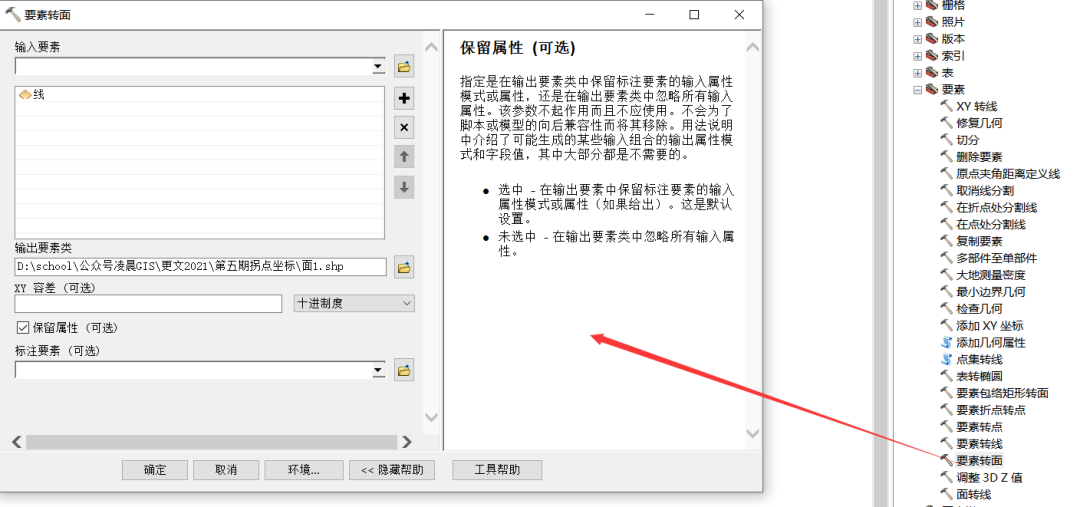

最后，利用要素转面工具生成目标面要素即可。
The end
留给大家一道课后题，请大家动手试一试，后台回复【拐点】获取坐标信息表格，将小编提供的拐点转换成面要素显示出来，将图中的答案发送至后台，将获得神秘奖励哦，先到先得，抓紧时间试试吧！【提示】无需定义空间参考。
