一、外观设计模式

1、介绍

外观模式（Facade），也叫“过程模式”。
外观模式定义了一个高层接口，用以屏蔽内部子系统的细节，使得客户端只需跟这个接口发生调用，而无需关心这个子系统的内部细节。简化了客户端操作。

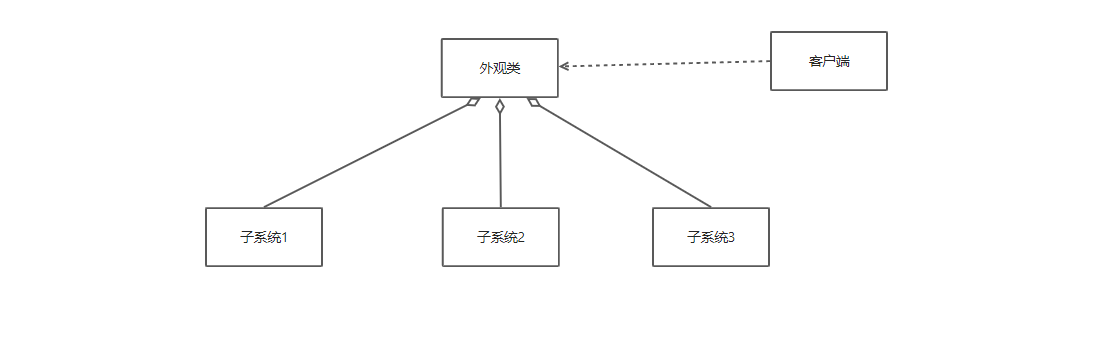

2、UML原理类图

在这里插入图片描述
讯享网

外观类（Facade）：为客户端提供统一的调用接口，外观类知道哪些子系统负责处理请求，从而将客户端的请求代理给适当子系统对象

客户端（调用者）：外观接口的调用者

子系统集合：指模块或者子系统，处理Facade对象指派的任务，功能的实际提供者

3、外观模式的使用

（1）外观模式对外屏蔽了子系统的细节，因此外观模式降低了客户端对子系统使用的复杂性

（2）外观模式是对客户端与子系统之间的耦合关系达到解耦的目的，让子系统内部的模块更容易维护和扩展

（3）通过合理的使用外观模式，可以帮助我们更好的划分访问的层次

（4）当系统需要进行分成设计时，可以考虑使用Facade模式

（5）在维护一个遗留的大型系统时，可能这个系统已经变得非常难以维护和扩展，此时可以考虑为新系统开发一个Facade类，来提供遗留系统中比较清晰简单的接口，让新系统与Facade类交互，提高复用性

（6）不能过多或者不合理的使用外观模式。无论是使用外观模式，还是直接调用模块，要让系统有层次，利于维护为主要目的。

二、普通方式编程

1、介绍

（1）需求

智能家居建设，早上起床前30分钟，定时器执行命令，控制家中的智能家居执行以下步骤：
开启热水器
开启空调
开启咖啡机
30分钟后（起床）
开启灯光
播放新闻
放洗澡水-拿咖啡-洗澡
出门关闭各种设备

（2）弊端

在Client的main方法中，创建了各个子系统（智能家居）的对象，并直接调用子系统（对象）相关方法，对于Client来说，这样会造成调用过程混乱，没有清晰的过程
不利于在Client中，去维护对子系统（智能家居）的操作

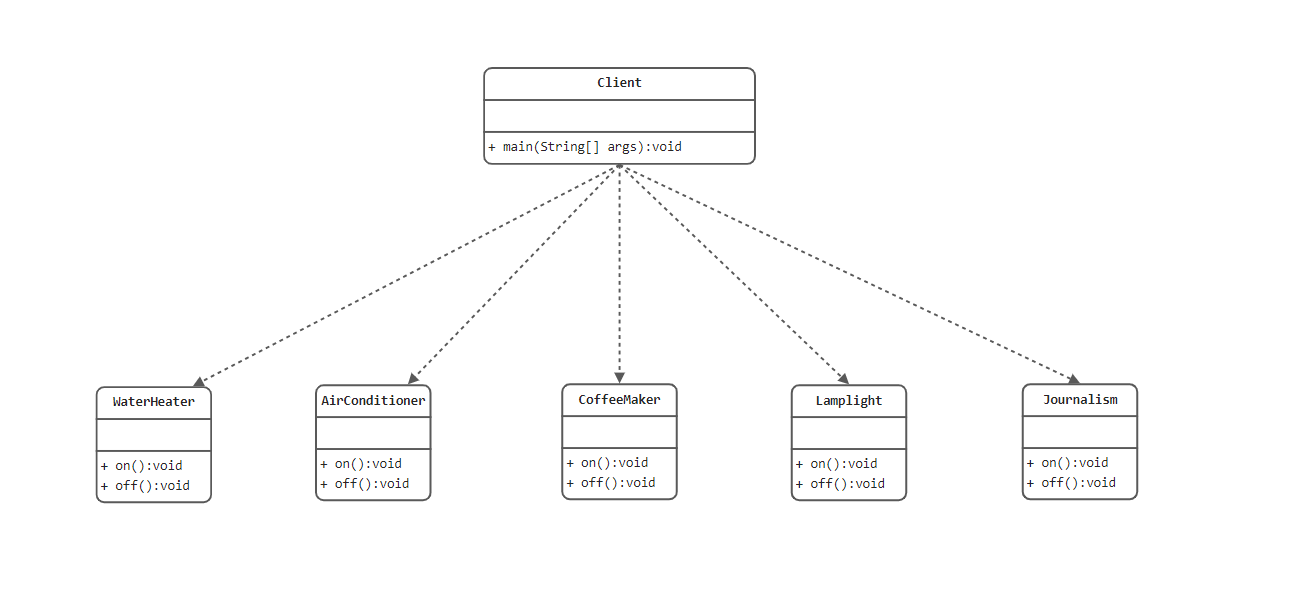

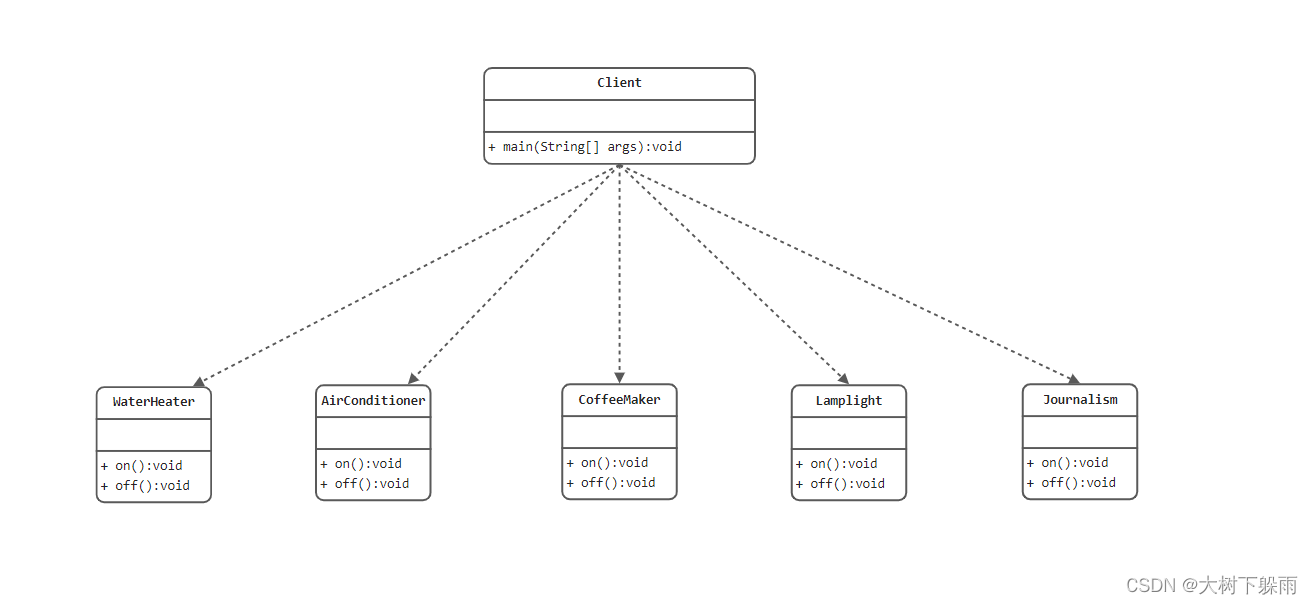

2、UML

在这里插入图片描述

3、代码

/ * @description: 热水器 * @author: dashu * @create: 14:38 */ public class WaterHeater {
    public void on(){
    System.out.println("打开热水器"); } public void off(){
    System.out.println("关闭热水器"); } }

讯享网

讯享网/ * @description: 空调 * @author: dashu * @create: 14:39 */ public class AirConditioner {
    public void on(){
    System.out.println("打开空调"); } public void off(){
    System.out.println("关闭空调"); } }

/ * @description: 咖啡机 * @author: dashu * @create: 14:40 */ public class CoffeeMaker {
    public void on(){
    System.out.println("打开咖啡机"); } public void off(){
    System.out.println("关闭咖啡机"); } }

讯享网/ * @description: 灯光 * @author: dashu * @create: 14:43 */ public class Lamplight {
    public void on(){
    System.out.println("打开灯光"); } public void off(){
    System.out.println("关闭灯光"); } }

/ * @description: 新闻 * @author: dashu * @create: 14:44 */ public class Journalism {
    public void on(){
    System.out.println("打开新闻"); } public void off(){
    System.out.println("关闭新闻"); } }

讯享网/ * @description: 客户端 * @author: dashu * @create: 14:24 */ public class Client {
    / * 智能家居 * 1、早上起床前30分钟，定时器执行命令，控制家中的智能家居执行以下步骤： * 开启热水器 * 开启空调 * 开启咖啡机 * 30分钟后（起床） * 开启灯光 * 播放新闻 * 放洗澡水-拿咖啡-洗澡 * 出门关闭各种设备 */ public static void main(String[] args) {
    System.out.println("---起床前30分钟---"); WaterHeater waterHeater = new WaterHeater(); waterHeater.on(); AirConditioner airConditioner = new AirConditioner(); airConditioner.on(); CoffeeMaker coffeeMaker = new CoffeeMaker(); coffeeMaker.on(); Lamplight lamplight = new Lamplight(); lamplight.on(); Journalism journalism = new Journalism(); journalism.on(); System.out.println("---起床---"); System.out.println("放洗澡水-拿咖啡-洗澡"); System.out.println("---出门---"); waterHeater.off(); airConditioner.off(); coffeeMaker.off(); lamplight.off(); journalism.off(); } }

二、外观设计模式编程

1、介绍

外观模式可以理解为转换一群接口，客户端只需要调用一个接口，而不用调用多个接口才能达到目的

外观模式就是解决多个复杂接口带来的使用困难，起到简化用户操作的作用

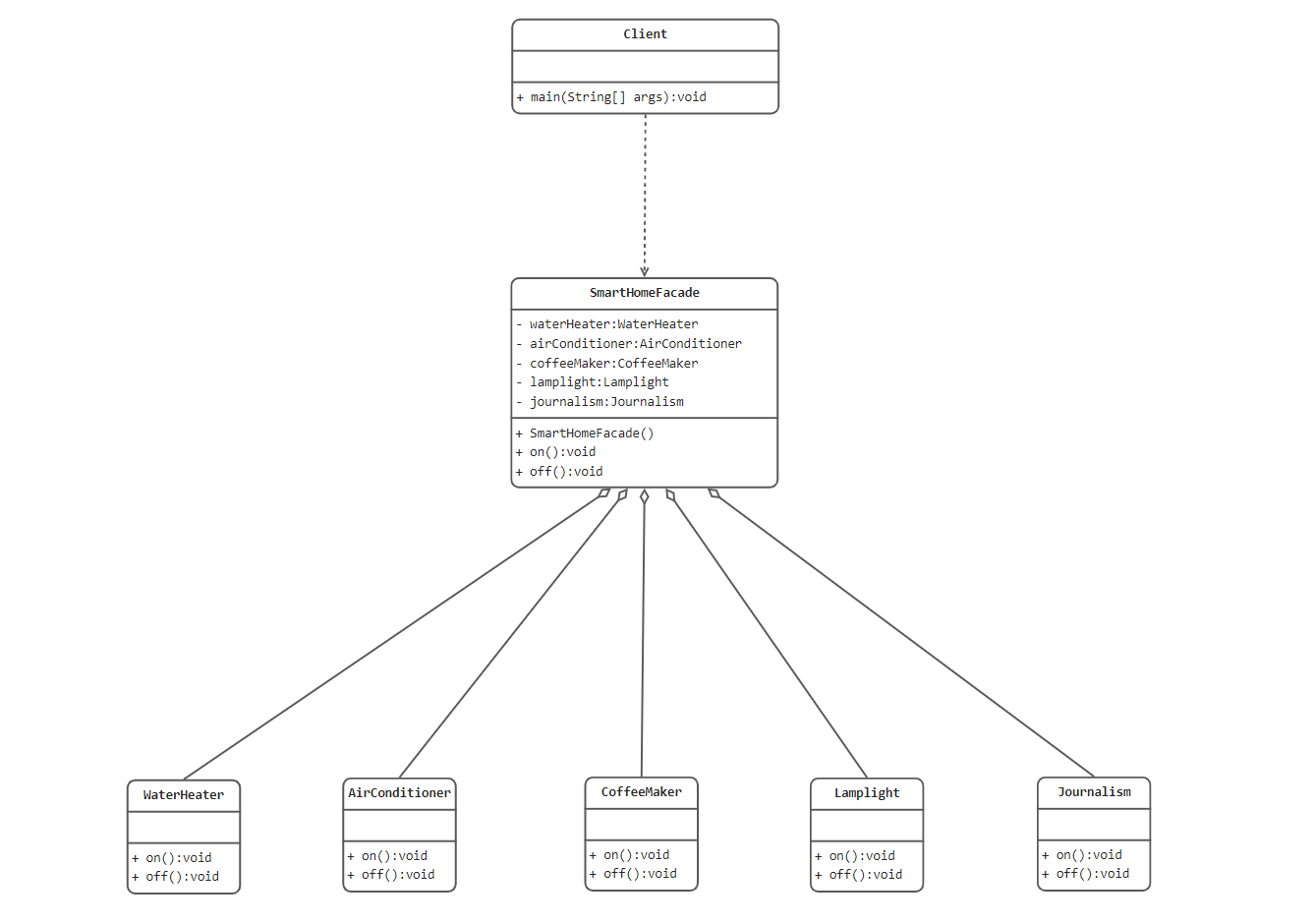

2、UML

在这里插入图片描述

3、代码

/ * @description: 热水器 * @author: dashu * @create: 14:38 */ public class WaterHeater {
    private static WaterHeater waterHeater = new WaterHeater(); private WaterHeater() {
    } public static WaterHeater instance(){
    return waterHeater; } public void on(){
    System.out.println("打开热水器"); } public void off(){
    System.out.println("关闭热水器"); } }

讯享网/ * @description: 空调 * @author: dashu * @create: 14:39 */ public class AirConditioner {
    private static AirConditioner airConditioner = new AirConditioner(); private AirConditioner() {
    } public static AirConditioner instance(){
    return airConditioner; } public void on(){
    System.out.println("打开空调"); } public void off(){
    System.out.println("关闭空调"); } }

/ * @description: 咖啡机 * @author: dashu * @create: 14:40 */ public class CoffeeMaker {
    private static CoffeeMaker coffeeMaker = new CoffeeMaker(); private CoffeeMaker() {
    } public static CoffeeMaker instance(){
    return coffeeMaker; } public void on(){
    System.out.println("打开咖啡机"); } public void off(){
    System.out.println("关闭咖啡机"); } }

讯享网/ * @description: 灯光 * @author: dashu * @create: 14:43 */ public class Lamplight {
    private static Lamplight lamplight = new Lamplight(); private Lamplight() {
    } public static Lamplight instance(){
    return lamplight; } public void on(){
    System.out.println("打开灯光"); } public void off(){
    System.out.println("关闭灯光"); } }

/ * @description: 新闻 * @author: dashu * @create: 14:44 */ public class Journalism {
    private static Journalism journalism = new Journalism(); private Journalism() {
    } public static Journalism instance(){
    return journalism; } public void on(){
    System.out.println("打开新闻"); } public void off(){
    System.out.println("关闭新闻"); } }

讯享网/ * @description: 智能家居外观者模式 * @author: dashu * @create: 14:56 */ public class SmartHomeFacade {
    private WaterHeater waterHeater; private AirConditioner airConditioner; private CoffeeMaker coffeeMaker; private Lamplight lamplight; private Journalism journalism; public SmartHomeFacade(){
    this.waterHeater = WaterHeater.instance(); this.airConditioner = AirConditioner.instance(); this.coffeeMaker = CoffeeMaker.instance(); this.lamplight = Lamplight.instance(); this.journalism = Journalism.instance(); } / * 开启 */ public void on(){
    waterHeater.on(); airConditioner.on(); coffeeMaker.on(); lamplight.on(); journalism.on(); } / * 关闭 */ public void off(){
    waterHeater.off(); airConditioner.off(); coffeeMaker.off(); lamplight.off(); journalism.off(); } }

/ * @description: 客户端 * @author: dashu * @create: 15:04 */ public class Client {
    / * 智能家居 * 1、早上起床前30分钟，定时器执行命令，控制家中的智能家居执行以下步骤： * 开启热水器 * 开启空调 * 开启咖啡机 * 30分钟后（起床） * 开启灯光 * 播放新闻 * 放洗澡水-拿咖啡-洗澡 * 出门关闭各种设备 */ public static void main(String[] args) {
    System.out.println("---起床前30分钟---"); SmartHomeFacade smartHomeFacade = new SmartHomeFacade(); smartHomeFacade.on(); System.out.println("---起床---"); System.out.println("放洗澡水-拿咖啡-洗澡"); System.out.println("---出门---"); smartHomeFacade.off(); } }
