EBAZ4205矿卡控制卡
写在前面：
前一段由于学习需要，在某鱼入手了一张EBAZ4205的控制卡，当时号称最便宜，最具性价比的ZYNQ开发板，对于穷学生一枚的我，果断入手，仅消耗30。然而在继续研究时发现，自己还是太天真了，板子是便宜，但是板子的下载器相当不便宜，某宝平均一张毛爷爷。犹豫再三，最终选择继续某鱼之旅，耗时半天以半张毛爷爷加包邮拿下，到手一看还是新的，经测试，功能完美，遂喜出望外。

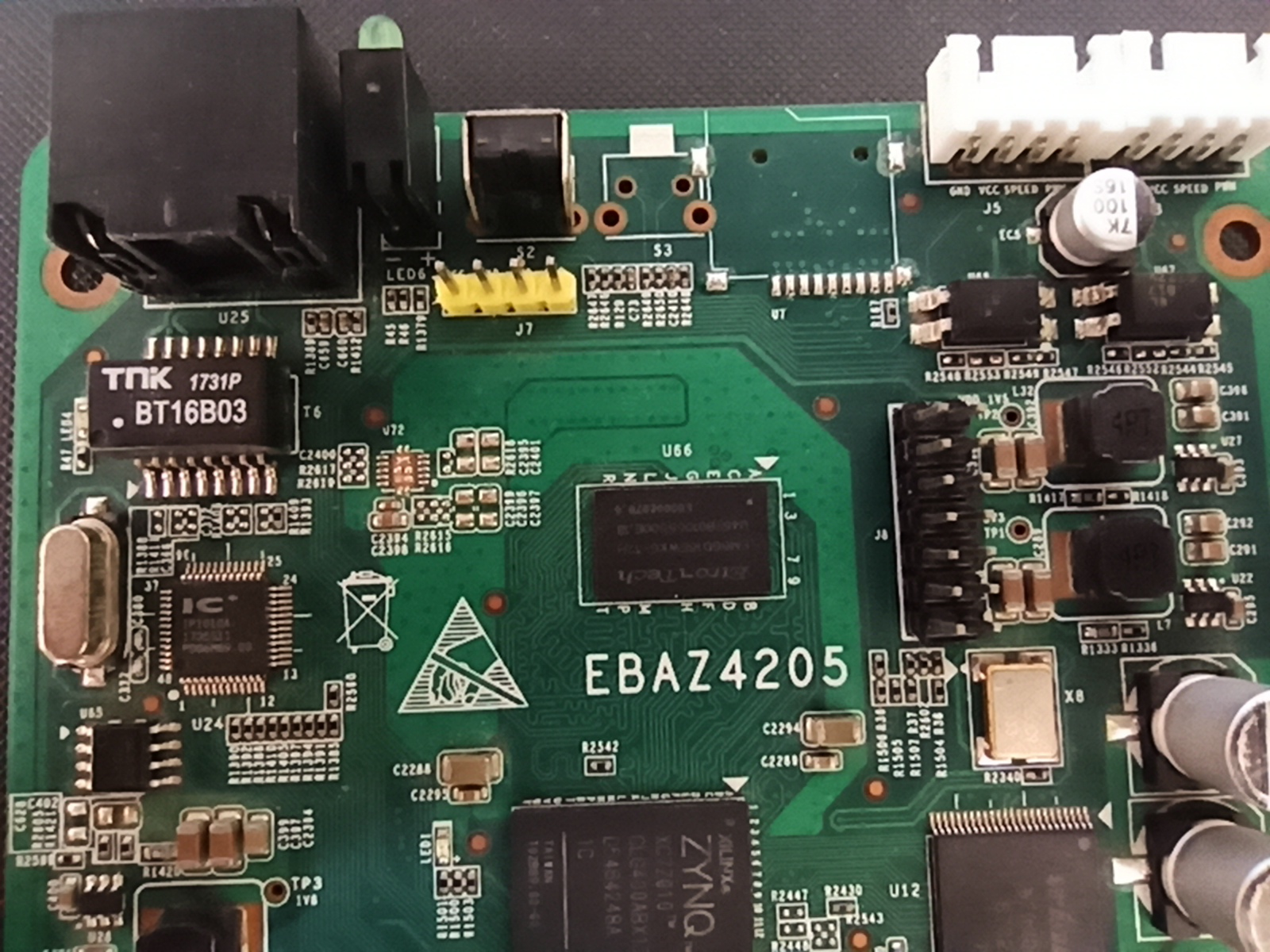

1. EBAZ4205介绍
| 名称 | 说明 |
|---|---|
| 主控 | XC7Z010CLG400-1 |
| 内存 | 256MB DDR3 EM6GD16EWKG/MT41K128M16 |
| nand | 128MB SLC Winbond W29N01HV |
| 以太网 | 百兆网Phy芯片IP101GA |
| 供电 | 12V，主板电源，兼容5V |
| 其他 | 1路串口PS UART1，2路PWM，14针标准jtag支持Xilinx下载器，3个20pin IO口 |
2. 改造
- 启动模式：
- JTAG启动。
- 短接R2585

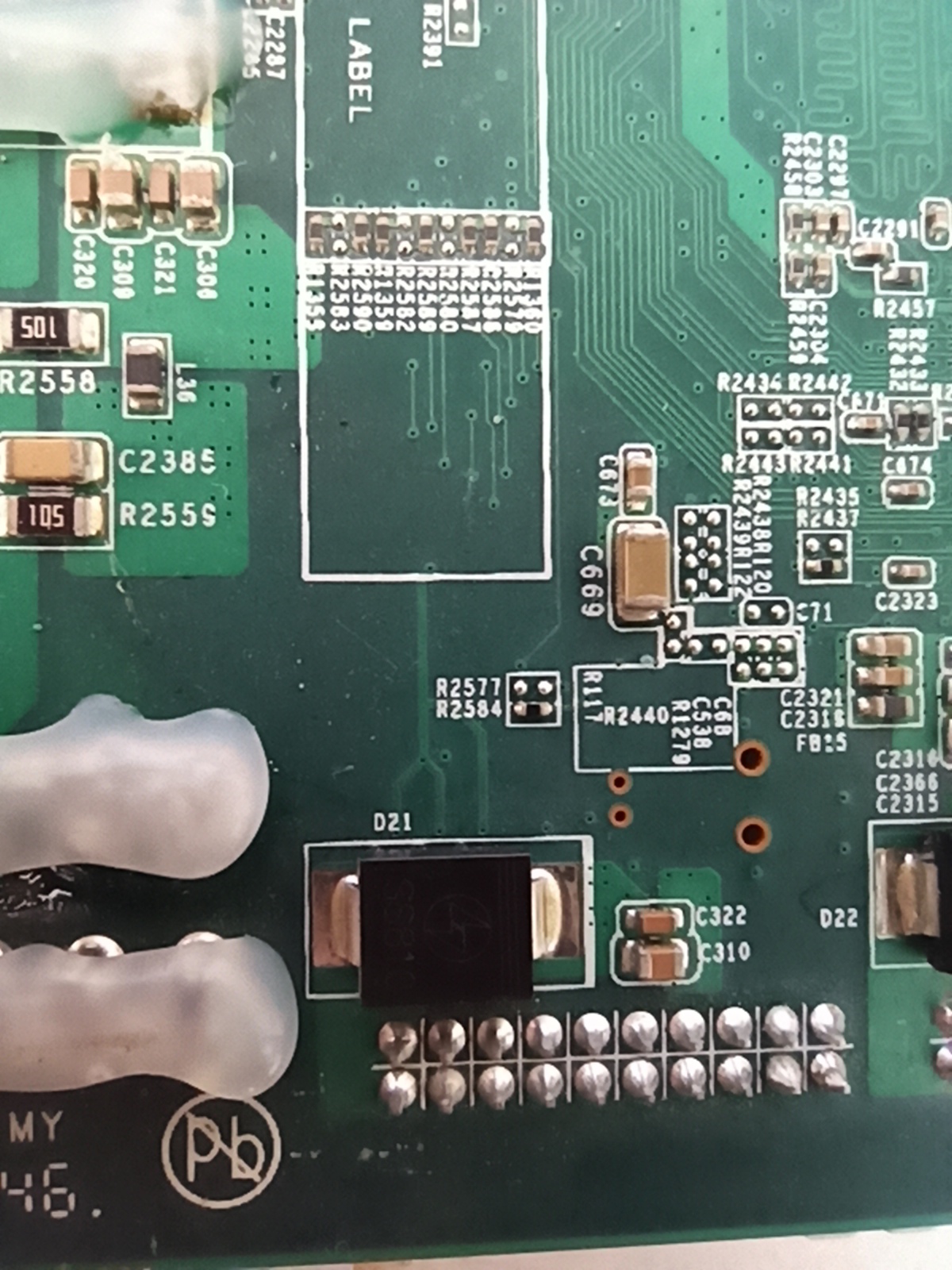

- SD卡启动
- 短接R2577
- 短接R2577
- ==注：==我目前学习的时候，下载都是直接用JTAG插上就行了，不需要固化程序，等实际应用的时候才需要固化程序。新手建议不要改动，直接造。
- JTAG启动。

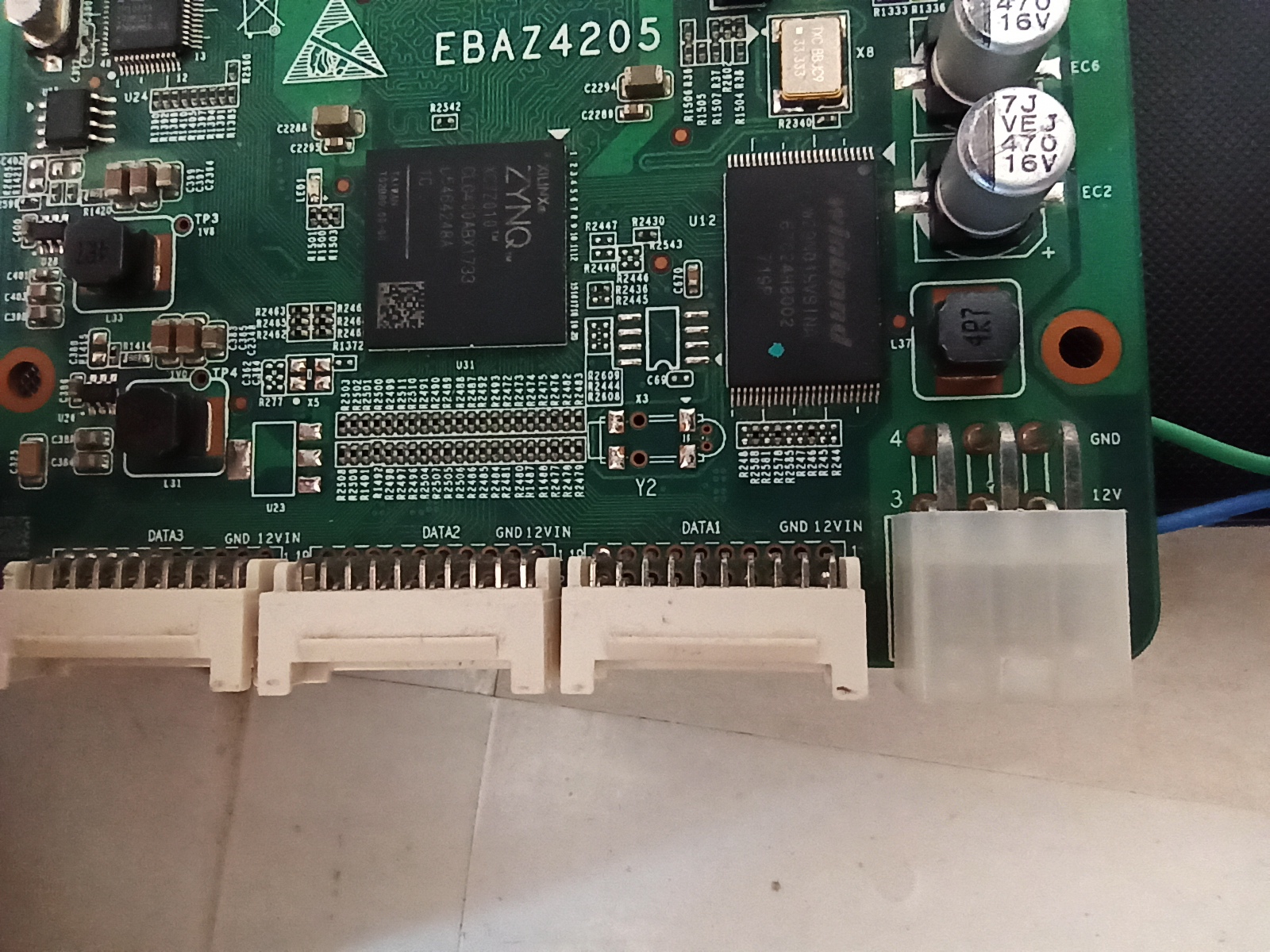

- 供电问题：

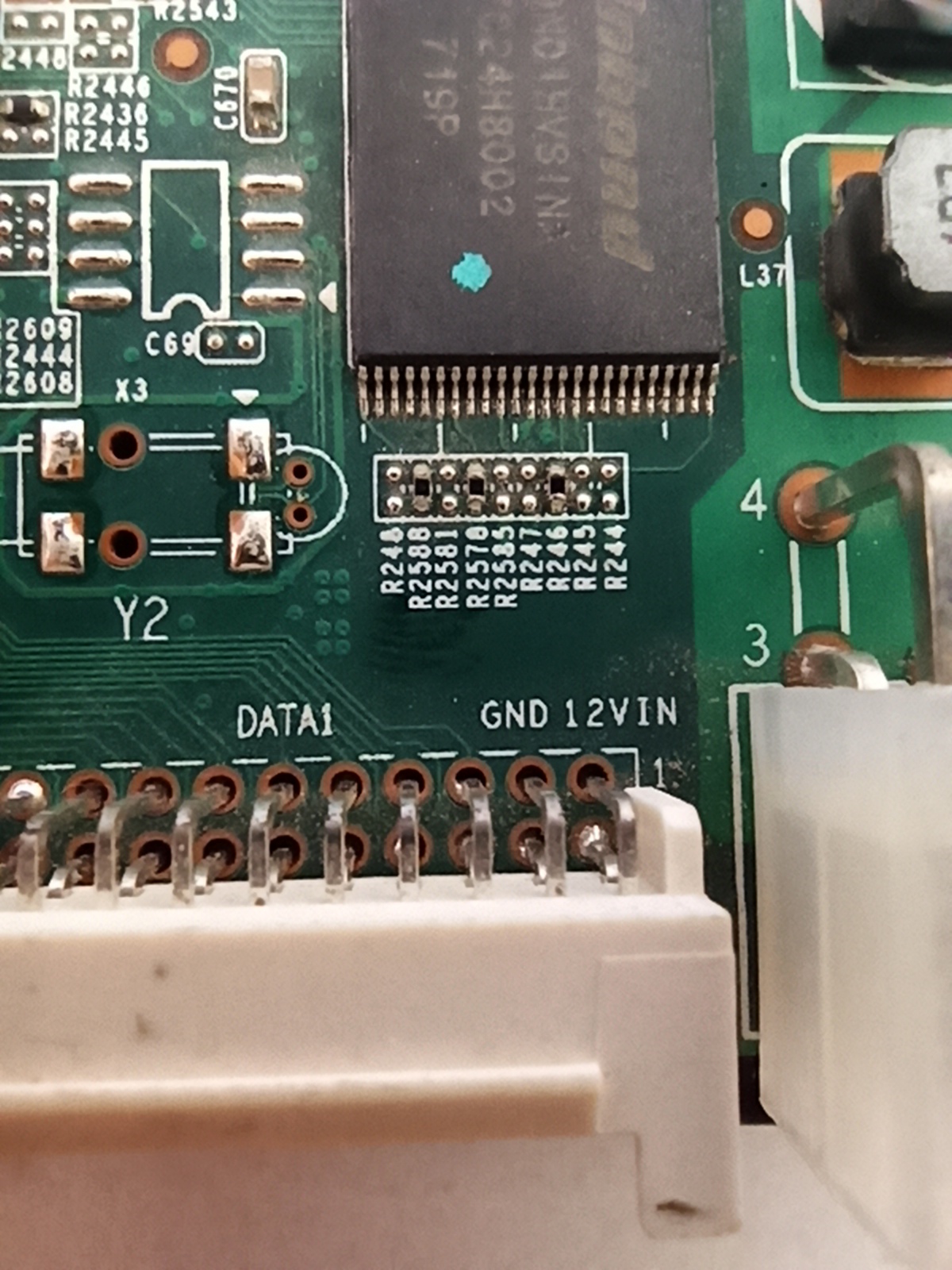

- 直接利用板子上3个20pin的排口进行供电，不需改变任何硬件，5V/12V都可以。

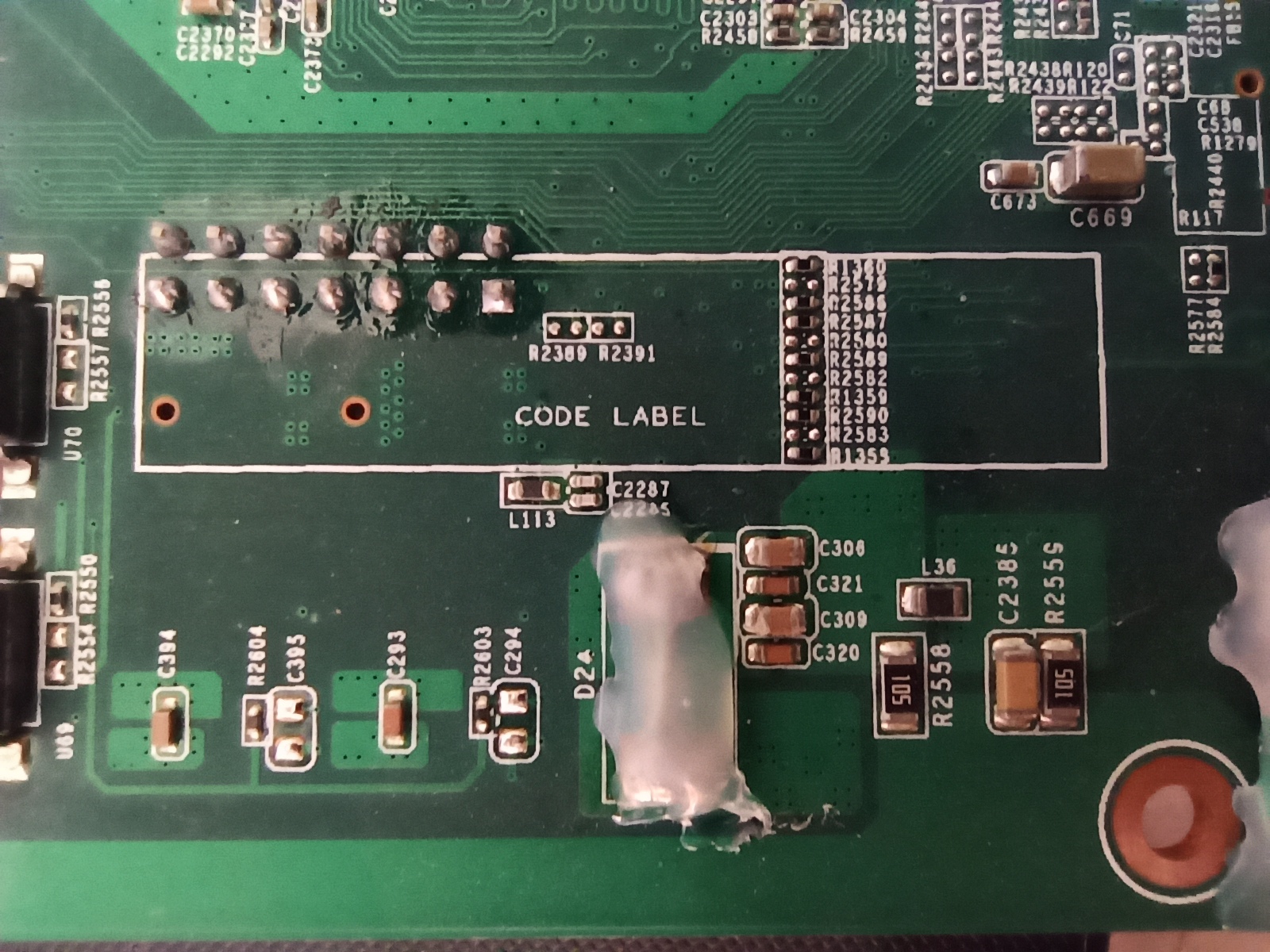

- 或者利用板子上专用电源接口进行供电，需短接D24。5V/12V都可以。
- 晶振问题：

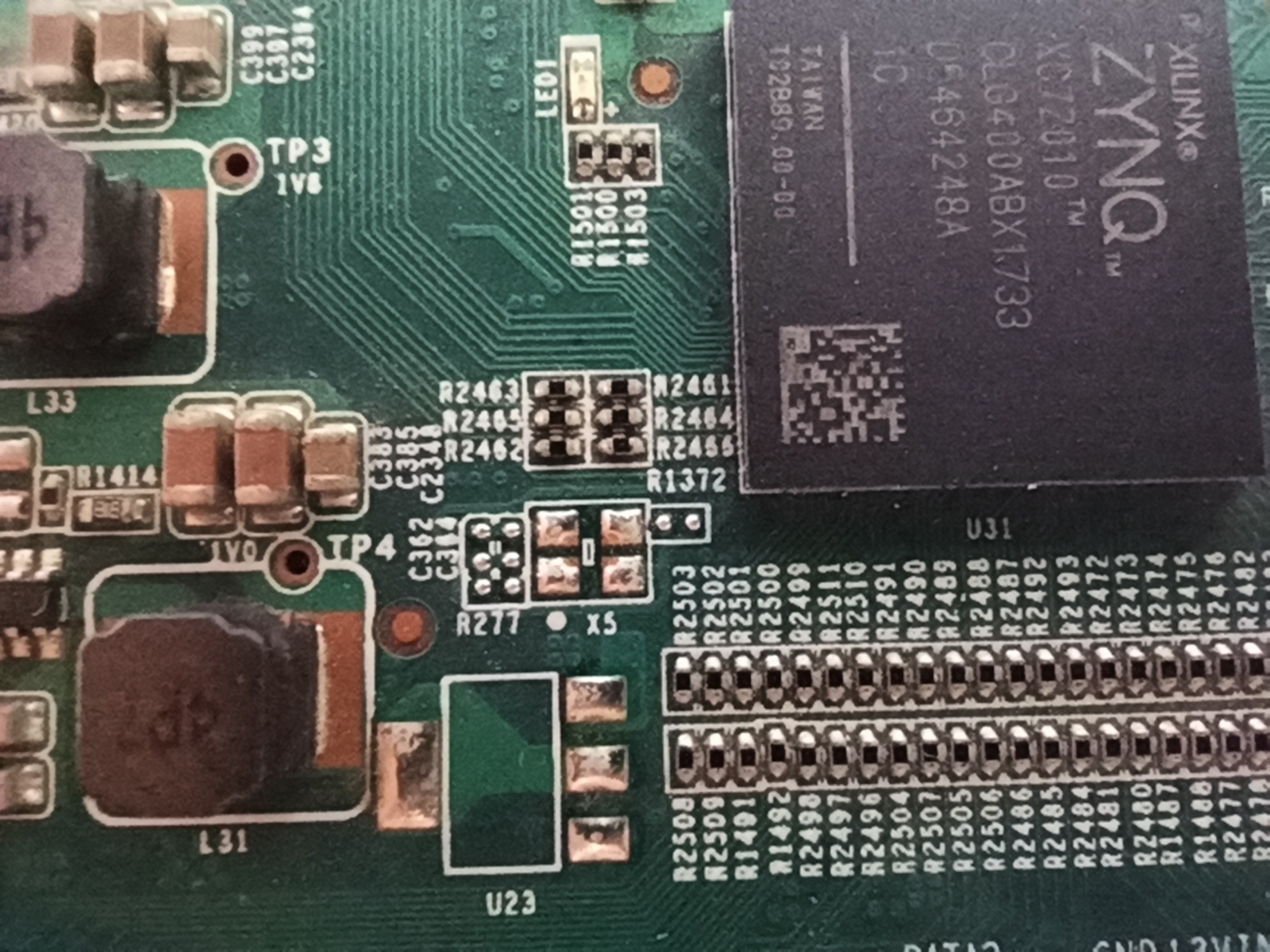

- 当需要独立运行PL端时，需要外部晶振，但是板子上没有，需要补焊一个50M晶振（见图中x5）。50M晶振哪里来，当然得买哈哈哈。

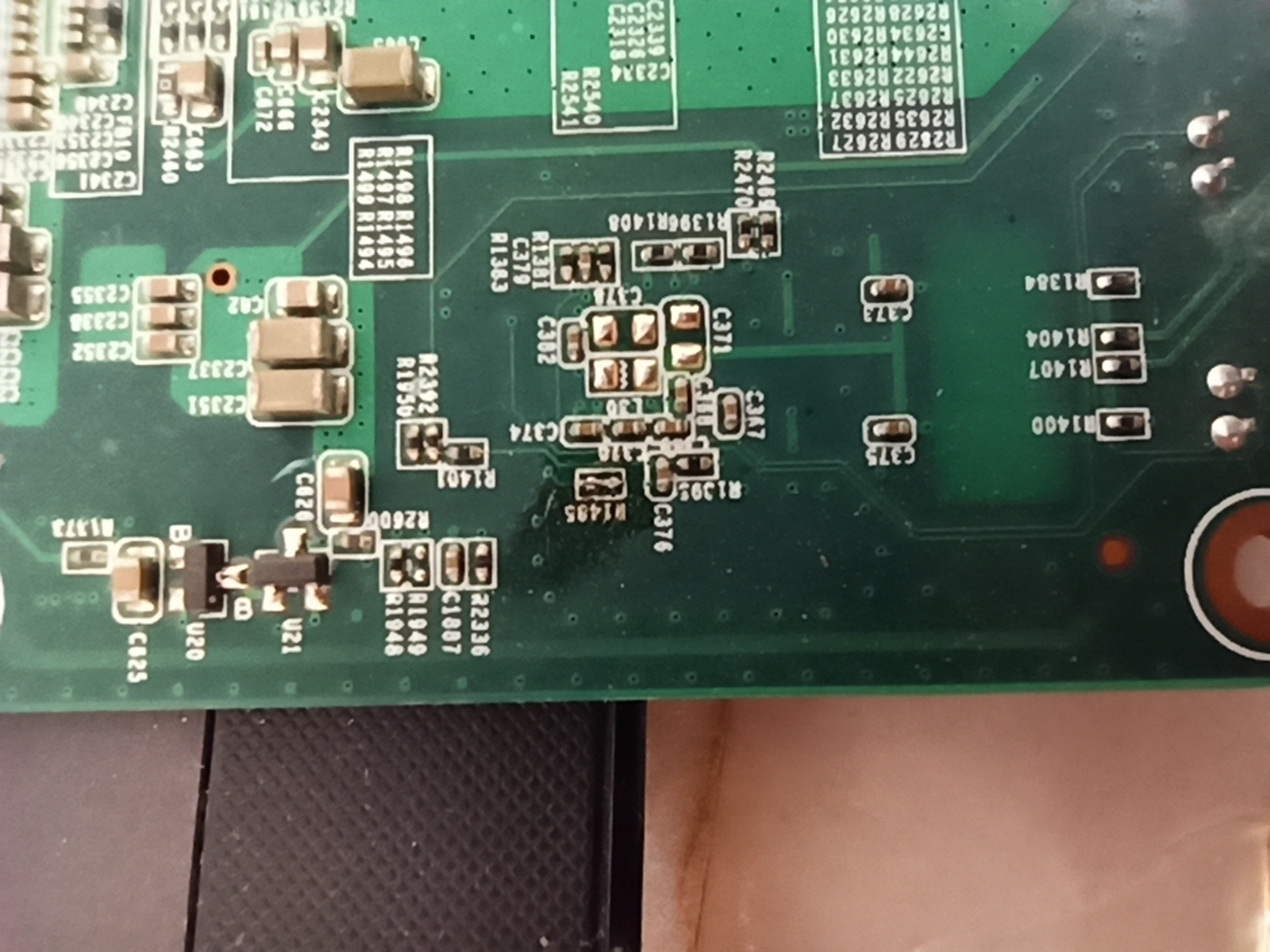

本着不再多花一分钱的原则，经查找资料发现可以使用网口的25M晶振凑合一下，只需短接R1485即可。
- 当需要独立运行PL端时，需要外部晶振，但是板子上没有，需要补焊一个50M晶振（见图中x5）。50M晶振哪里来，当然得买哈哈哈。
- 调试排口：
- JTAG口需要排针需要自己焊接
- PS_UART1串口需要自己焊接
- SD卡槽需要自己焊接，我个人暂时用不到，没焊。

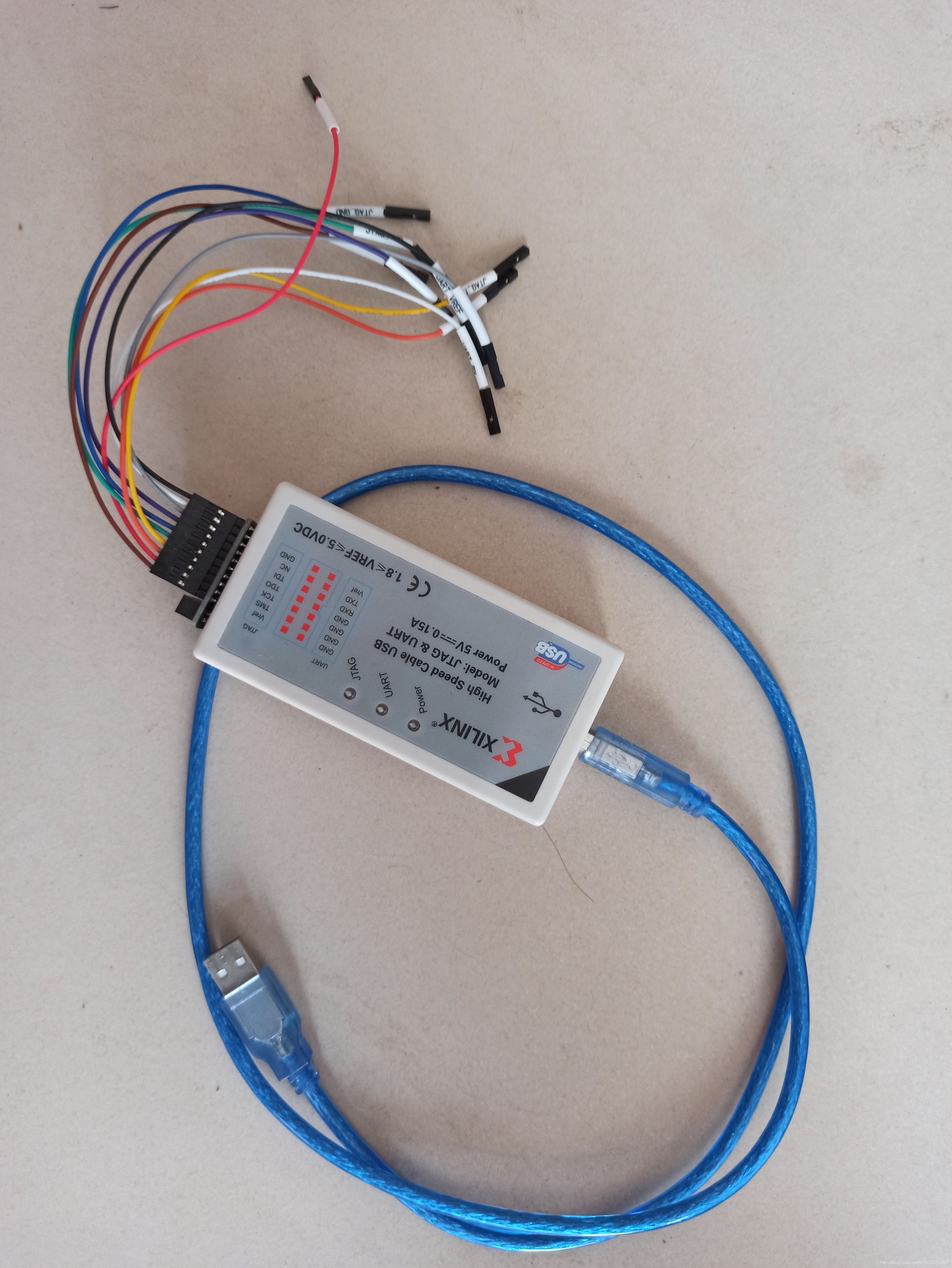

- JTAG下载器：

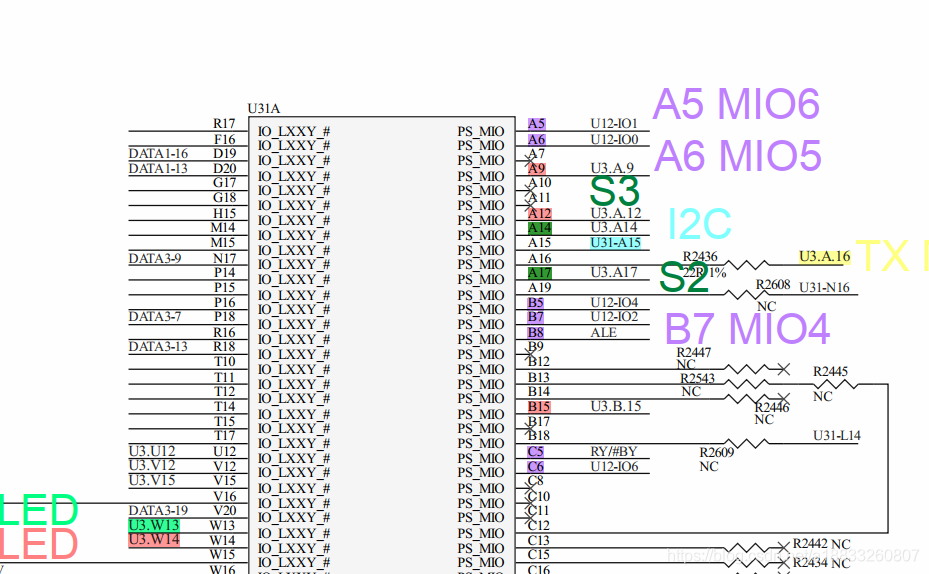

3. 原理图（标注版）
- 源文件比较大，没办法全部展开，详情请看这个
https://download.csdn.net/download/a/
4. 转接板
5. 入门工程
可参考网络上的相关教程，我主要参考的是正点原子的教程，对我这种小白来说，入门当然越简单越好了哈哈哈哈。
后记：仅记录交流用，利益无关，资料来自网络搜集，如有冒犯请联系。
