1、网表的概念
综合后或实现过程中各个子步骤所生成的DCP文件。
2、网表的对象

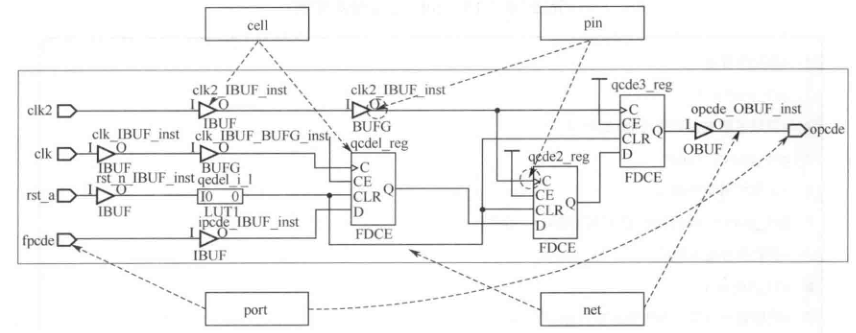

网表中有5类重要的对象，分别为模块（cell）、引脚（pin）、网线（net）、端口（port）和时钟（clock）。如下图所示，这里注意pin和port的区别。这5类对象构成了网表中的基本对象，也是在描述约束以及编辑网表时不可避免地会查找或引用的对象。
图1 网表中的5类对象
3、获取网表对象的Tcl命令
get_cells、get_pins、get_nets、get_ports和get_clocks。
4、网表对象说明
4.1 port

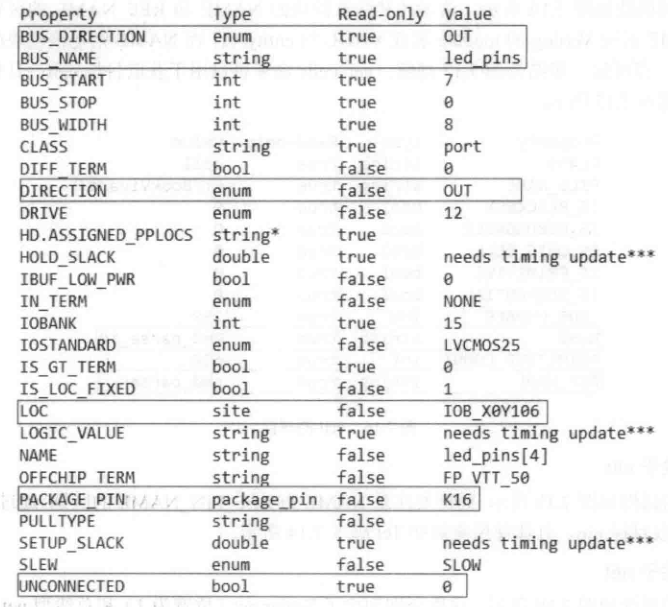

port属性如下图所示。get_ports命令用于获取目标端口。
图2 port属性
4.2 cell

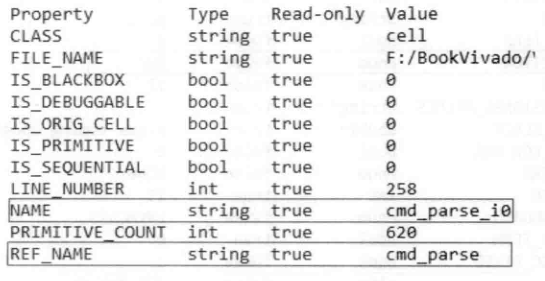

cell属性如下图所示。这里注意模块的NAME和REF_NAME的区别。其中REF_NAME对应Vrilog的module名或者VHDL的entity名，而NAME则是该模块的实例化名称。get_cells命令可以用于获取目标cell。
图3 cell的属性
4.3 pin

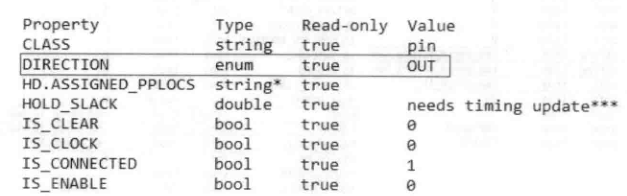

pin的属性如下图所示，同样注意NAME与REF_PIN_NAME的区别。通过get_pins命令可以获取目标pin。
图4 pin的属性
4.4 net

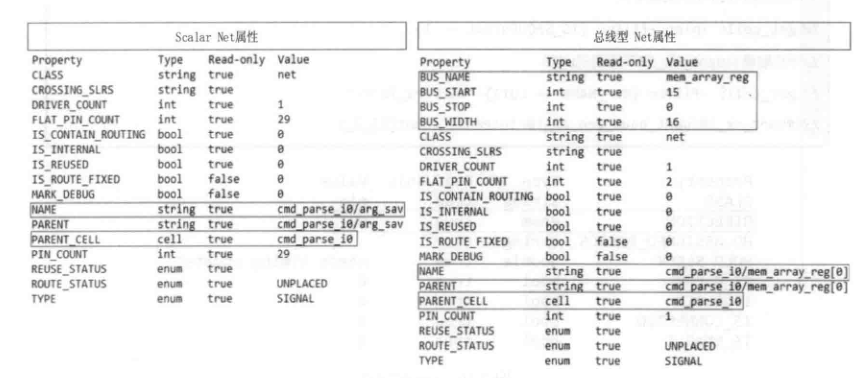

net的属性如下图所示，这里分别列出了Scalar net（位宽为1）和总线型net（位宽大于1）的属性。对于Scalar net，BUS_NAME的属性值为空。通过get_nets可以获取目标net。
图5 net属性
5 Tcl命令与网表视图的交互使用

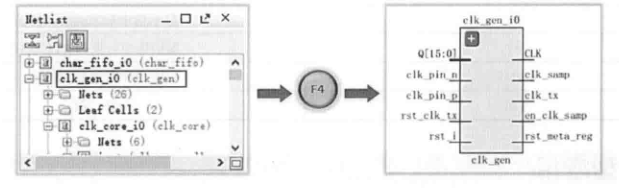

如下图所示，在netlist窗口中选中模块clk_gen_i0，按下F4键即可显示该模块的网表视图；或者在Tcl console中输入Tcl命令get_selected_objects，则输出clk_gen_i0，即选中对象的名字。这种方法对于获取对象名称很有帮助。
图6 显示对象的网表视图
摘自：《Vivado从此开始》高亚军
