小型元器件介绍：排阻

科技前沿 • 2025-01-05 15:46 • 阅读 64

大家好，我是讯享网，很高兴认识大家。

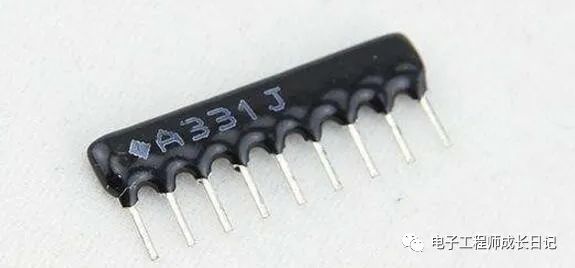

排阻是将若干个参数完全相同的电阻集中封装在一起，组合制成的。它们的一个引脚都连到一起，作为公共引脚。其余引脚正常引出。

所以如果一个排阻是由n个电阻构成的，那么它就有n+1只引脚，一般来说，最左边的那个是公共引脚，它在排阻上一般用一个色点标出来。

排阻的识别方法

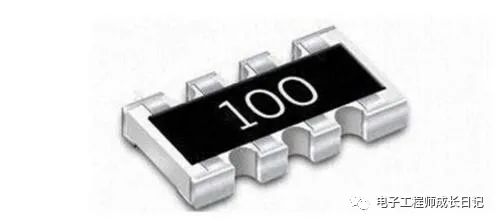

在三位数字中，从左至右的第一、第二位为有效数字，第三位表示前两位数字乘10的N次方（单位为Ω）。

如果阻值中有小数点，则用“R”表示，并占一位有效数字。

例如：标示为“103”的阻值为10^3=10kΩ；

需要注意的是，要将这种标示法与一般的数字表示方法区别开来，如标示为220的电阻器阻值为10^0=22Ω，只有标志为221的电阻器阻值才为220Ω。

标示为“0”或…000”的排阻阻值为OΩ，这种排阻实际上是跳线（短路线）。

一些精密排阻采用四位数字加一个字母的标示方法（或者只有四位数字）。

前三位数字分别表示阻值的百位、十位、个位数字，第四位数字表示前面三个数字乘10的N次方，单位为欧姆；数字后面的第一个英文字母代表误差（G=2%、F=1%、D=0.25%、B=O.1%、A或W=0.05%、Q=0.02%、T=0.01%、V=0.005%）。

如标示为“2341”的排阻的电阻为234×10=2340Ω。

排阻具有方向性，与色环电阻相比具有整齐、所占空间少的优势。

上拉排阻：上拉是相对下拉来说的。可以简单的理解上拉的作用是给信号线提供一个驱动电压，使之传输更稳定，传输距离更远，用来抵消线路中内阻对信号的损耗。
