▲ 点击上方蓝字，关注PKPM构力科技！

讯享网

PKPM软件自开放PDB数据接口以来，一直致力于逐步公开结构设计各阶段数据，建立统一数据标准，用户以及第三方软件商可以基于开放的数据进行二次开发。开放的标准促进了模型和设计数据的流通，推动了结构设计软件的发展，满足了用户更多的需求。

本次推出的JWD数据标准是基于SQLite数据库格式的PKPM结构模型数据标准，特点是完整、公开、明文、轻量化，JWD数据标准提供了详细的说明文档，方便第三方开发者的使用。

基于SQLite数据库格式的PKPM结构模型的特点及用途

本次推出的JWD数据标准是基于SQLite数据库格式的PKPM结构模型数据标准。

JWD数据的亮点

完整：包含PKPM结构模型和计算参数等完整数据；
公开：采用开源格式，公开所有数据表，提供详细的表格和字段说明；
轻量化：轻型数据库、零配置、足够小、速度快；
支持多种开发语言
C,C++,PHP, Perl, Java, C#,Python, Ruby等；
易用性：修改数据库有多种方式，可以采用SQL数据库语言来编程实现，也可以在数据库编辑软件中实现，也可以将数据导出到Excel表格中修改。

对设计师来讲

在设计中往往由于建筑方案的改变，引起结构计算模型变化，需要对模型进行调整，模型调整会占用较大一部分时间，尤其涉及一些批量修改的操作，如批量修改荷载、跨度、柱距、截面等。虽然在PM建模中也可以通过网点平移和层间编辑实现对跨度、柱距等批量的编辑，但通过数据库的方式编辑修改效率更高。同时降低对数据使用的难度，设计师可通过excel即可高效、快捷、批量化实现对数据的编辑及处理。

对软件商来说

对软件商来说，通常希望打通上下游数据，对接PKPM结构模型数据，来满足用户的需求。对于施工图软件厂商，希望直接获取PKPM结构的原始模型数据，生成更准确、完整度更高的施工图。对于通用结构分析软件，可以获取完整的PKPM结构模型和设计结果，进行模型的转换和结果的对比，辅助设计师进行结果验证。对于BIM软件厂商，通过读取PKPM软件的模型数据，接入BIM软件进行多专业设计和协同。

PKPM V5.2版本软件提供的JWD数据

PKPM V5.2软件提供JWD数据文件的导出和导入功能，JWD数据文件囊括结构模型及参数、分析结果、设计结果、施工图配筋结果等数据，最终形成完备的结构全流程数据库。

当前发布的版本为V1版本，包含PMCAD模型数据和大部分SATWE计算参数、特殊构件定义、多塔信息等，开发者可以导出JWD数据文件，通过SQLite查看工具查看详细的PKPM数据，也可通过编程工具读取和修改结构模型和计算参数等，再导入PKPM，直接进行后续的SATWE分析计算，实现诸如结构优化迭代等目标。也可将第三方软件中的结构几何信息、计算信息按JWD标准写入SQLite数据库，导入PKPM，即可形成可分析计算的PKPM模型。

JWD应用示例如下图

图1 使用JWD进行迭代优化示意图

JWD数据的导入与导出

JWD数据库的导出和导入位置位于PMCAD左上角下拉菜单的导入/导出功能组中，如下图所示。

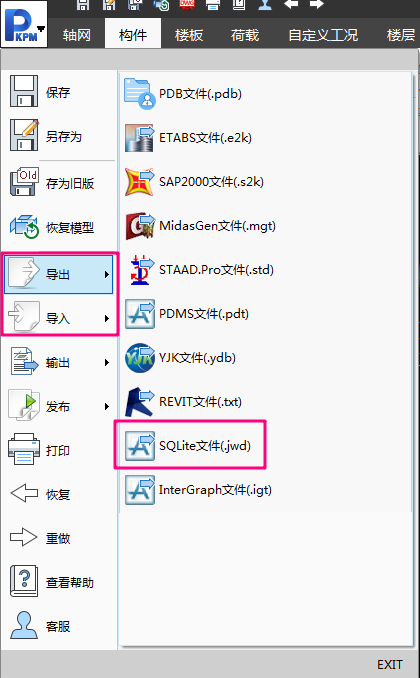

图2 JWD的导入和导出

JWD数据的内容

V1版本包含以下数据:

结构构件，如梁、柱、斜撑、楼梯、墙、板、洞口等定义布置；
各类构件的荷载、工况；
特殊构件定义信息、层塔属性、计算参数等；
各表格字段详细说明请见附录：JWD数据库表格字段含义说明。

图3 JWD数据示意图

示例——用表格改数来批量调整梁跨度

下图为一个简单工程，通过修改JWD数据库的方式，将其一部分梁的跨度批量由3米调整为5米。

修改数据库有多种方式，可以采用SQL数据库语言来编程实现，也可以在数据库编辑软件中实现，也可以将数据导出到Excel表格中修改。

本次采用第三种方式，将SQLite数据库导出到Excel中，在Excel表格中修改数据来实现模型的调整。

步骤

第一步，在PMCAD左上角下拉菜单中选择“导出” ->“SQLite文件(.jwd)”，工程目录下会生成名为“工程名.jwd”的SQLite数据库文件，并将其打开如下图所示。

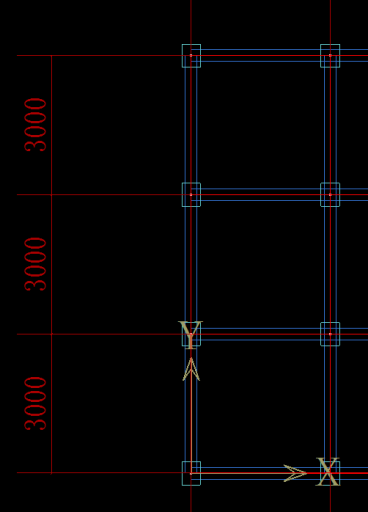

图4 修改前模型

图5 JWD数据库节点坐标表格

第二步，将数据库中的“pkpmJoint”表格导出到Excel，并在 Excel中修改坐标。

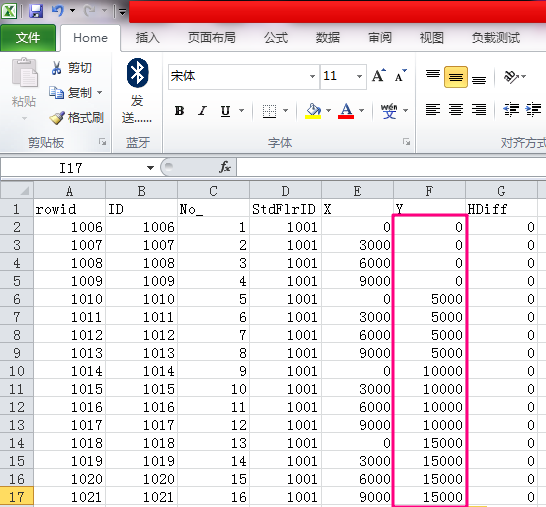

图6 在Excel中修改节点坐标

第三步，将修改的Excel表格导入到数据库“工程名.JWD”中。

第四步，进入PMCAD，点击左上角下拉菜单“导入” ->“SQLite文件(.jwd)”,完成模型修改，新的模型入下图所示，梁的跨度已由3米改为5米。

图7 修改后模型

正确性验证

经过近200个实际工程算例测试，将PMCAD模型和计算参数导出为JWD，然后建立空工程，将JWD导入进行计算，其计算结果与原始模型计算结果保持一致。

附录：JWD数据库表格字段含义说明

未来展望

PKPM建立了统一数据标准，对于结构设计各阶段数据的开放，让用户以及第三方软件商可以基于开放的完整数据进行二次开发。在开放PDB数据库的基础上，本次又进一步开放JWD数据，让用户可以通过对数据库的编辑，实现对模型的编辑与修改。对于没有编程基础的设计师也可通过直接导出excel编辑数据再导入的方式，实现批量修改模型中的截面、荷载、柱距及跨度等信息，让模型的编辑、修改效率大幅提升。通过数据的进一步开放满足设计师更加个性化的需求。

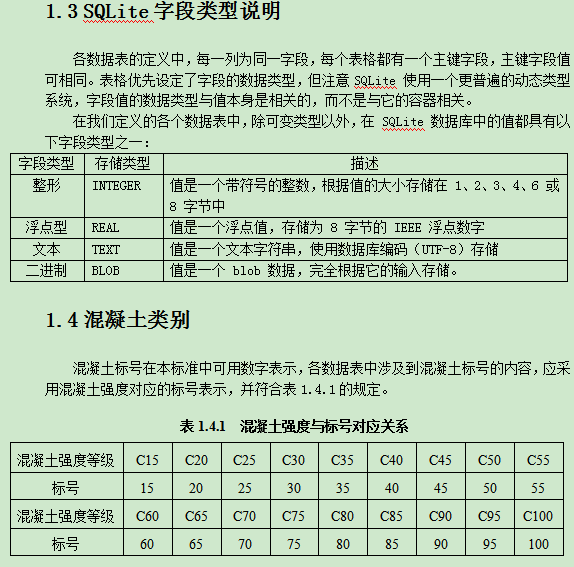

附录：JWD数据库表格字段含义说明(截取部分说明)
