FLV Video解析

大家好，我是讯享网，很高兴认识大家。

Flash Video 简称FLV,目前国内大部分视频分析网站都是采用这种格式。

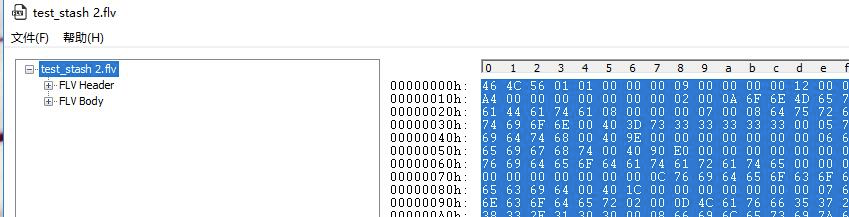

它的主要是由 File Header + File Body 构成。 如下图所示

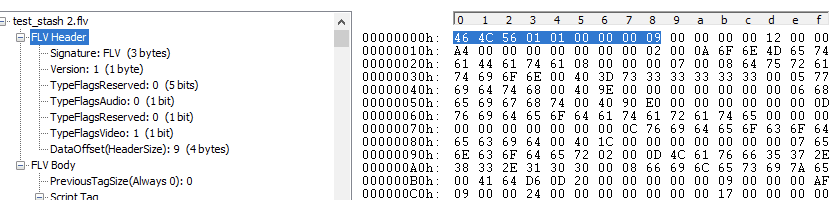

FLV Header 构成

FLV Header

字段	字节数	描述
Signature	3	固定字节 0X46 4c 56 对应ASCII 的FLV
Version	1	版本号
TypeFlags	1	类型标识。前5个bit是类型标志预留字段，必须是0；第6个bit音频类型标志（TypeFlagsAudio）；第7个bit是类型标志预留字段，必须是0；第8个bit视频类型标志（TypeFlagsVideo）。（0x05，也就是 00000101，表示既有音频也有视频。0x01 只有视频）
data offset	4	版本号为1，值固定为9

FLV Body 构成

PreviousTagSize 解析

PreviousTagSize 为固定的4个字节，表示前面一个tag 的值

FLV Tag 解析

FLV tag 由 TagHeader + tag Data 构成

Tag Header

Tag Header为固定的11 个字节，其内部由以下几个字段构成

字段	字节数	描述
TagType	1	0x12 : Scipt 0x09 ：视频 0x08:音频
DataSize	3	数据长度
TimeStamp	3	相对于第一帧的时间戳，单位为毫秒，第一帧总为0
TimeStampExtender	1	时间戳的补充字段
StreamID	3	0

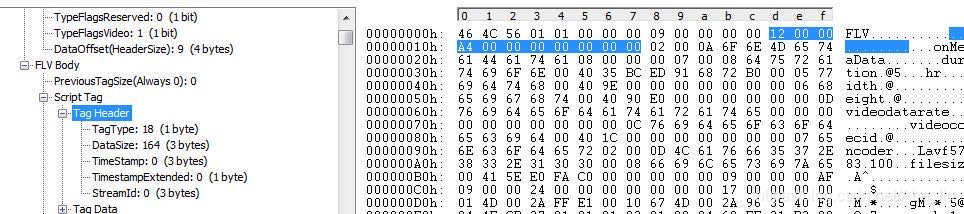

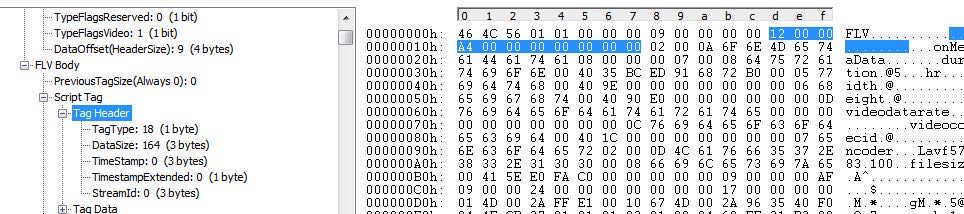

tag Header

所以后面的一个 PreviousTagSize = 前一个dataSize + 11;

Tag Data

Script data

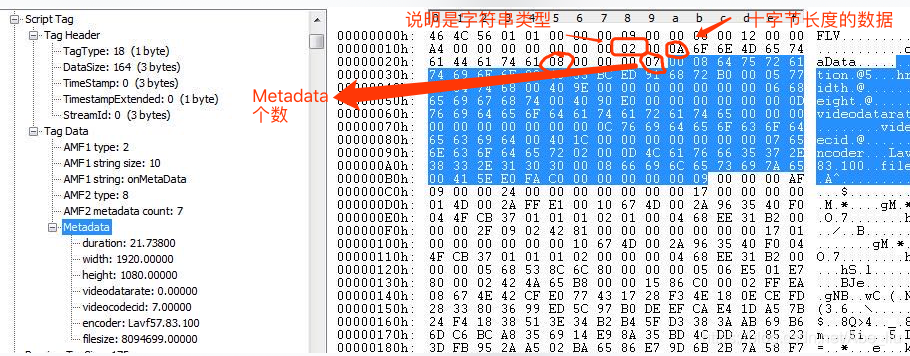

Script Tag,一般都是flv文件的开头才有一个。它包含两个AMF（Action Message Format）包，第一个AMF包封装了" onMetaData "，第二个AMF包封装了诸如视频图像长宽，文件长度，视频帧率，音频比特率，位深等等。
在这里插入图片描述
上图中0x08 字节，表示 Value 字段是数组类型

Video Data

Tag Data 是由 FrameType 和CodecID 以及VideoData 或者AVCVIDEOPACKET构成，AVCVIDEOPACKET只存在第一个video tag 中。
下图是视频的首个 Tag,它一定是由 11个字节的Header + frameType(0x17,0x27)+AVCVIDEOPACKET 组成

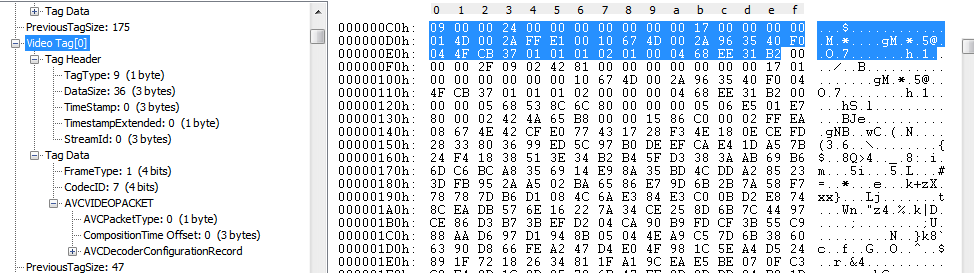

Video Tag 0
下面是Tag Data 3个字段的描述：

0x17 : 1个byte 对应8 bits, 0x17 转为0001 0111 ,分别对应的是截图中的frameType 和 CodecID.
FrameType 数值对应的值意味着 (0001 = 1)
1-- keyframe
2 – inner frame
3 – disposable inner frame （h.263 only）
4 – generated keyframe

CodecID 数值对应的值意味着 (0111 = 7)
2 – seronson h.263
3 – screen video
4 – On2 VP6
5 – On2 VP6 with alpha channel
6 – Screen video version 2
7 – AVC (h.264)

所以我们可以判断在传输非关键帧的时候 FrameType + CodeCID 组成的值为0x27

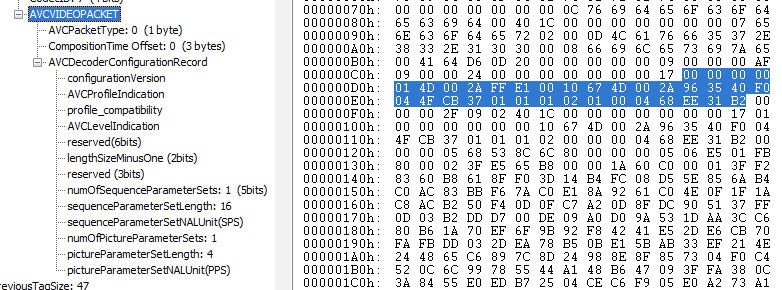

AVCVIDEOPACKET 解析

字段	字节	描述
AVCPACKETType	1	0：AVC sequence header 1：AVC NALU 2：AVC end of sequence
Composition Offset	3	合成时间。 AVCPacketType==1，表示合成时间(单位毫秒)；否则为0
VideoData	2	如果AVCPacketType=0数据部分为AVCDecoderConfigurationRecord；如果AVCPacketType=1，数据部分为1个或多个NALU；如果AVCPacketType==2，数据部分为空

关键的AVCDecoderConfigurationRecord 数据构成

字段	字节	描述
版本	1	0x01版本号为1
编码规格	3	sps[1]+sps[2]+sps[3]
NALU 的长度	1	0xff
SPS个数	1	0xE1
SPS长度	2	整个sps长度
SPS的内容	n	整个sps
PPS个数	1	0x01
PPS长度	2	整个pps长度
PPS内容	n	整个pps内容

组装的相关代码见下：

 const char *sps = videoFrame.sps.bytes; const char *pps = videoFrame.pps.bytes; NSInteger sps_len = videoFrame.sps.length; NSInteger pps_len = videoFrame.pps.length; body = (unsigned char *)malloc(rtmpLength); memset(body, 0, rtmpLength); body[iIndex++] = 0x17; body[iIndex++] = 0x00; body[iIndex++] = 0x00; body[iIndex++] = 0x00; body[iIndex++] = 0x00; body[iIndex++] = 0x01; body[iIndex++] = sps[1]; body[iIndex++] = sps[2]; body[iIndex++] = sps[3]; body[iIndex++] = 0xff; /*sps*/ body[iIndex++] = 0xe1; body[iIndex++] = (sps_len >> 8) & 0xff; body[iIndex++] = sps_len & 0xff; memcpy(&body[iIndex], sps, sps_len); iIndex += sps_len; /*pps*/ body[iIndex++] = 0x01; body[iIndex++] = (pps_len >> 8) & 0xff; body[iIndex++] = (pps_len) & 0xff; memcpy(&body[iIndex], pps, pps_len); iIndex += pps_len;

讯享网

普通Video Data 解析

讲完第一个特殊的VideoData, 其他所有的VideoData 都是由AVPACKETTYPE + CompsitionTime offset + Data(去除startCode 的有效图像数据)构成。

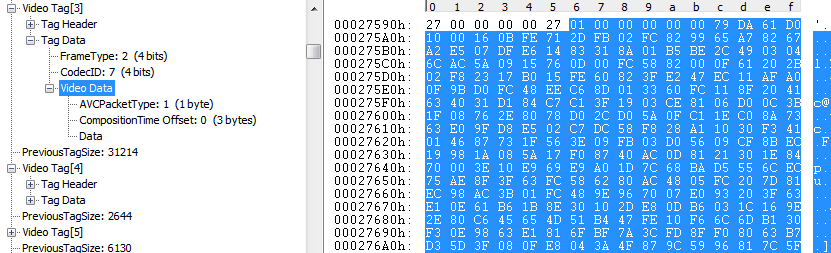

普通的VideoData 数据
