背景

在前文我们对flink早期基于TCP的反压和现在基于信任值的反压机制进行了剖析 Flink反压机制剖析，本文主要从源码的角度对flink基于Credit&BackLog的反压机制从源码的角度剖析其具体实现过程。

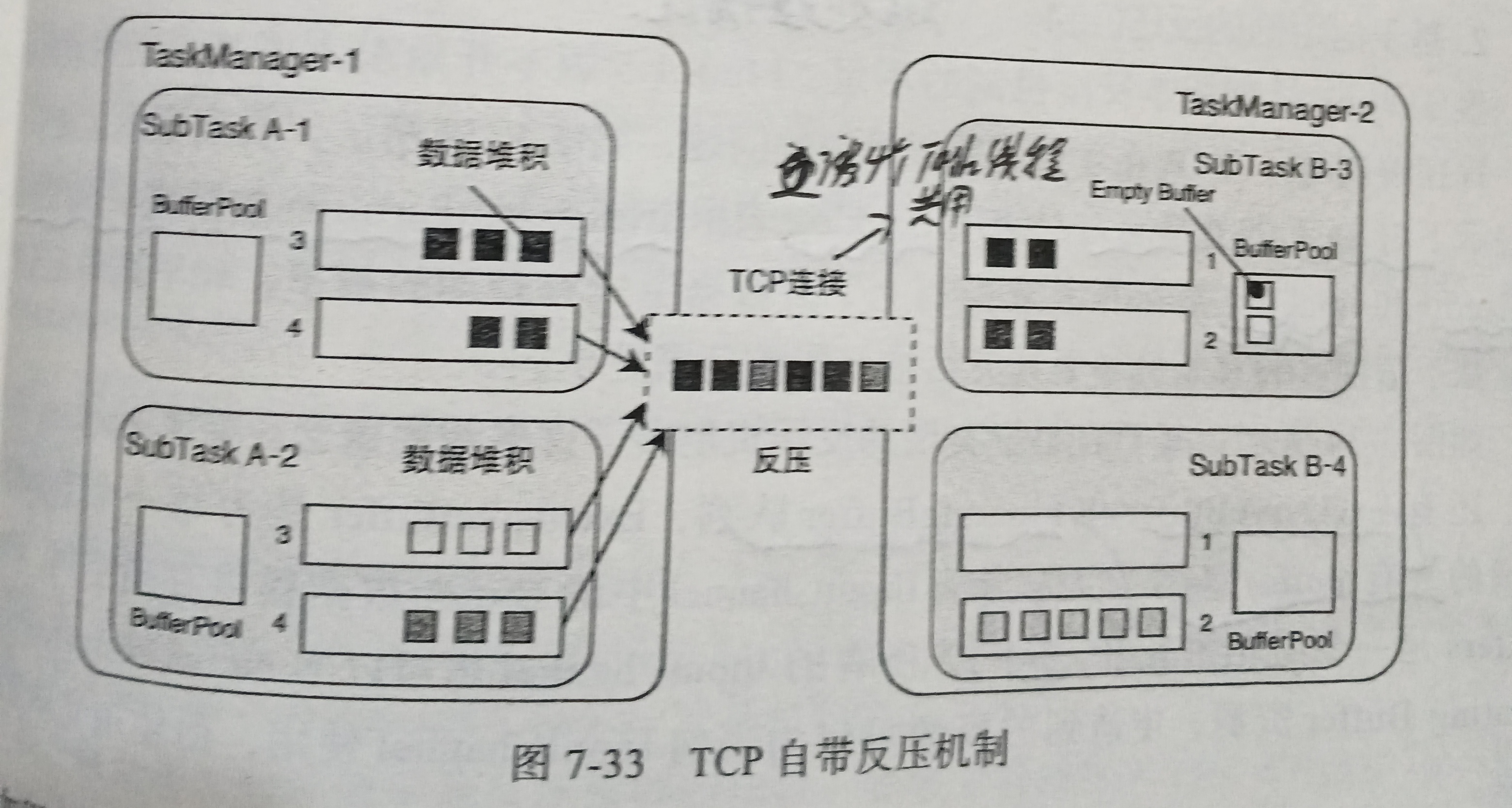

基于TCP反压的问题

在这里插入图片描述

TaskManager之间会启动一个TCP通道进行数据交互，TaskManager的所有Task通过多路复用使用同一个TCP通道。因此，当下游因一个Task处理能力不足造成反压时，就会导致整个TCP通道阻塞。即使其他Task还有空余的Buffer也无法接受数据。
上游ResultPartition只能通过TCP通道的状态被动感知下游处理能力，不能提前调整数据发生评率，也不能根据ResultPartition当前数据挤压情况调节下游节点的数据处理能力。

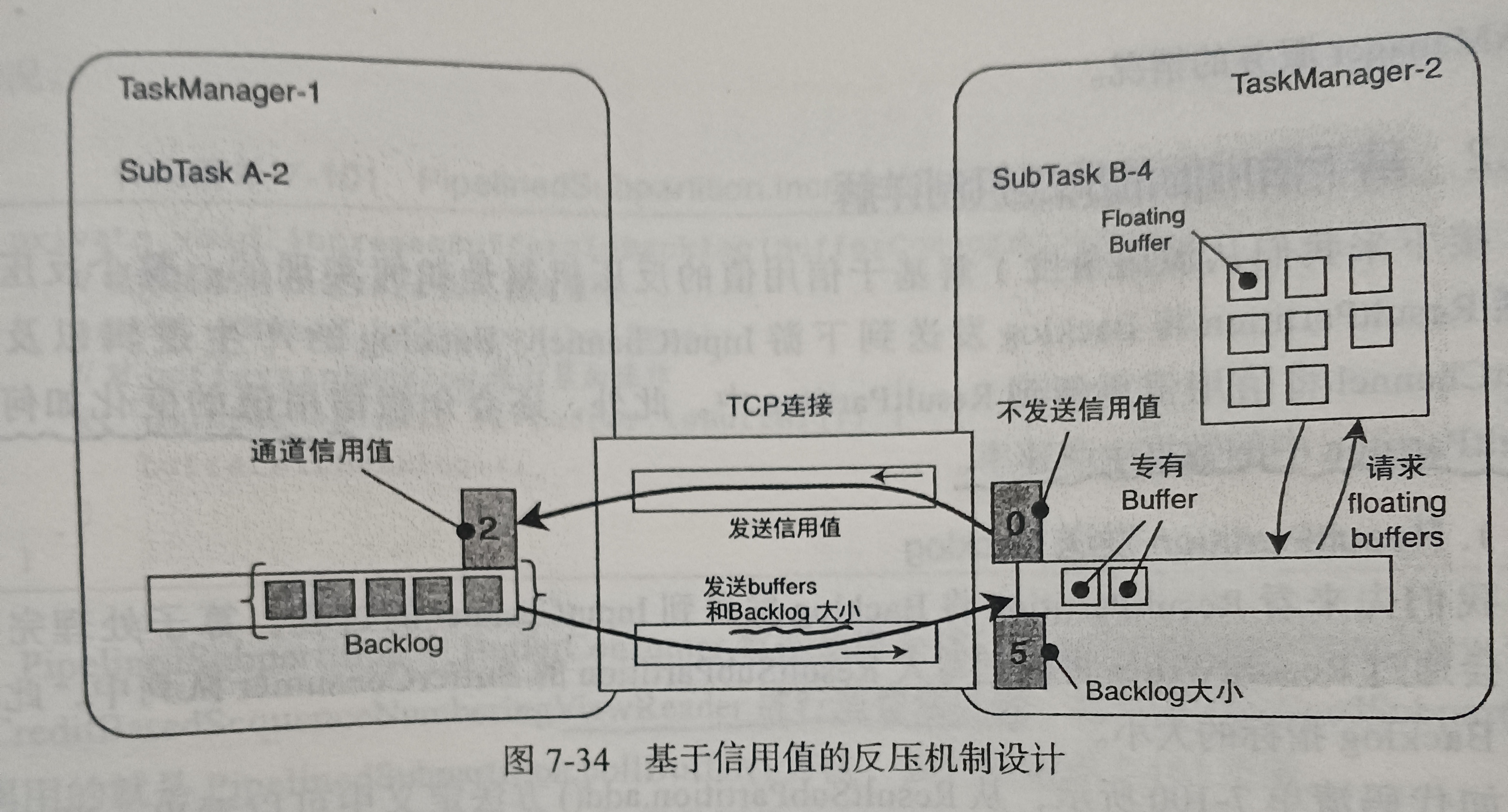

基于信用值的反压机制介绍

信任值反压的基本原理：引入上游BackLog表示上游数据挤压情况（即ResultSubPartition的队列中BufferConsumer的挤压情况），下游Credit表示下游处理能力（即InputChannel中Buffer队列中可用Buffer数量），动态调节上下游数据生产和处理频率。
在这里插入图片描述具体过程如下：

RemoteInputChannel启动过程中，会向NetworkBufferPool申请ExclusiveBuffers空间，具体大小根究配置决定
RemoteInputChannel启动后，会向ResultPartition发生PartitionRequest请求，其中会包含InitCredit值，InitCredit值等于ExclusiveBuffers队列的大小。Credit值会写到上游ResultSubPartition对于的CreditBaseViewReader中，ViewReader通过消耗Credit读取Buffer。
上游ResultSubPartition的BufferConsumer队列写入新的BufferConsumer时，会同步增加BackLog值，最后BackLog值会和Buffer一起转换为BufferResponse结构发生到RemoteInputChannel中。
RemoteInputChannel会根据BackLog指标，判断当前ExclusiveBuffers是否够用，如果不够，则向NetworkBufferPool申请FloatingBuffers，并更新UNAnnouncedCredit指标。
RemoteInputChannel检测到足够的Buffer后，向ResultPartition发生UNAnnouncedCredit信用值，增加该RemoteInputChannel的信用值。
当CreditBaseViewReader有足够的Credit后，会将CreditBaseViewReader添加到AvailableReader队列中，然后从ResultSubPartition中读取Buffer数据。

基于信用值的反压机制详解

ResultPartition发送BackLog

算子处理完数据，会通过RecordWriter将数据写入ResultSubPartition的Buffers队列中，并更新BackLog指标。

class PipelinedSubpartition extends ResultSubpartition {
    private boolean add(BufferConsumer bufferConsumer, boolean finish) {
    checkNotNull(bufferConsumer); final boolean notifyDataAvailable; synchronized (buffers) {
    if (isFinished || isReleased) {
    bufferConsumer.close(); return false; } // 将BufferConsumers添加到队列中 buffers.add(bufferConsumer); updateStatistics(bufferConsumer); //增加BackLog指标 increaseBuffersInBacklog(bufferConsumer); notifyDataAvailable = shouldNotifyDataAvailable() || finish; isFinished |= finish; } if (notifyDataAvailable) {
    notifyDataAvailable(); } return true; } //同步增加BackLog指标 private void increaseBuffersInBacklog(BufferConsumer buffer) {
    assert Thread.holdsLock(buffers); if (buffer != null && buffer.isBuffer()) {
    buffersInBacklog++; } } //ViewReader消费完Buffer后，同步减少BackLog指标 private void decreaseBuffersInBacklogUnsafe(boolean isBuffer) {
    assert Thread.holdsLock(buffers); if (isBuffer) {
    buffersInBacklog--; } } }

讯享网

BackLog和Buffer被消费出来封装为BufferResponse对象发送给下游RemoteInputChannel处理。

InputChannel处理BackLog

下游NettyClient的Handler中会调用到InputChannel.onBuffer方法，将数据写到InputChannel的Buffer队列中，期间会调用onSenderBackLog方法处理BackLog指标。

讯享网public class RemoteInputChannel extends InputChannel implements BufferRecycler, BufferListener {
    void onSenderBacklog(int backlog) throws IOException {
    int numRequestedBuffers = 0; synchronized (bufferQueue) {
    if (isReleased.get()) {
    return; } //通过BackLog+initialCredit计算需要的Buffer数 numRequiredBuffers = backlog + initialCredit; while (bufferQueue.getAvailableBufferSize() < numRequiredBuffers && !isWaitingForFloatingBuffers) {
    //InputChannel中可用Buffer数不够，向LocalBufferPool申请FloatingBuffer Buffer buffer = inputGate.getBufferPool().requestBuffer(); if (buffer != null) {
    bufferQueue.addFloatingBuffer(buffer); numRequestedBuffers++; } else if (inputGate.getBufferProvider().addBufferListener(this)) {
    // 没有申请到Buffer，将当前InputChannel注册为监听器，等待获取更多的FloatingBuffer isWaitingForFloatingBuffers = true; break; } } } //将申请的FloatingBuffer的数量增加到unannouncedCredit中，用于增加信任值 if (numRequestedBuffers > 0 && unannouncedCredit.getAndAdd(numRequestedBuffers) == 0) {
    notifyCreditAvailable(); } } }

BackLog的大小会影响RemoteInputChannel中FloatingBuffer的申请数量，通过BackLog可以调节RemoteInputChannel的数据接入和处理能力。

InputChannel向ResultPartition发生Credit

RemoteInputChannel中的信用值分为两类：

InitCredit：RemoteInputChannel的初始Credit，InitialCredit和RemoteInputChannel中的ExclusiveBuffers的数量保持一直。
UnAnnouncedCredit：对于FloatingBuffer数量，UnAnnouncedCredit需要实时动态反馈给ResultPartition，以告知RemoteInputChannel具有更多的信用值处理数据

当RemoteInputChannel中的Credit因可用Buffer改变而变化时，RemoteInputChannel会调用notifyCreditAvailable()方法通知上游的ResultPartition

public class RemoteInputChannel extends InputChannel implements BufferRecycler, BufferListener {
    private void notifyCreditAvailable() {
    checkState(partitionRequestClient != null, "Tried to send task event to producer before requesting a queue."); //通过partitionRequestClient将当前InputChannel注册到NettyClient的CreditBaseHandler中。 partitionRequestClient.notifyCreditAvailable(this); } }

将InputChannel作为UserEvent事件注入到Handler的pipeline中，然后回调userEventTriggered方法，将InputChannel放入队列中。

讯享网class CreditBasedPartitionRequestClientHandler extends ChannelInboundHandlerAdapter implements NetworkClientHandler {
    //Step1 @Override public void notifyCreditAvailable(final RemoteInputChannel inputChannel) {
    //将InputChannel作为UserEvent事件注入到pipeline循环中 ctx.executor().execute(() -> ctx.pipeline().fireUserEventTriggered(inputChannel)); } //Step2：handler检测到UserEvent事件会调用该方法 @Override public void userEventTriggered(ChannelHandlerContext ctx, Object msg) throws Exception {
    if (msg instanceof RemoteInputChannel) {
    boolean triggerWrite = inputChannelsWithCredit.isEmpty(); //将InputChannel添加到inputChannelsWithCredit队列中 inputChannelsWithCredit.add((RemoteInputChannel) msg); //如果之前inputChannelsWithCredit初始为空，则触发 if (triggerWrite) {
    writeAndFlushNextMessageIfPossible(ctx.channel()); } } else {
    ctx.fireUserEventTriggered(msg); } } //Step3:将InputChannel新增的Credit发生给上游的ResultSubPartition private void writeAndFlushNextMessageIfPossible(Channel channel) {
    //判断通道是否为可用状态 if (channelError.get() != null || !channel.isWritable()) {
    return; } //循环读取inputChannelsWithCredit队列中的InputChannel while (true) {
    RemoteInputChannel inputChannel = inputChannelsWithCredit.poll(); if (inputChannel == null) {
    return; } //如果InputChannel已被释放，则不需要发生Credit if (!inputChannel.isReleased()) {
    //创建AddCredit请求 AddCredit msg = new AddCredit( inputChannel.getPartitionId(), inputChannel.getAndResetUnannouncedCredit(),//获取UnannouncedCredit，并清零 inputChannel.getInputChannelId()); // 向TCP Channel中写入AddCredit消息 channel.writeAndFlush(msg).addListener(writeListener); return; } } } }

ResultPartition处理信用值

上游NettyServer接受到消息后，会先进入PartitionRequestServerHandler进行分类处理，当判断NettyMessage为AddCredit类型时，就会调用PartitionRequestQueue这个Handler的addCredit方法继续处理。

 //Step1 void addCredit(InputChannelID receiverId, int credit) throws Exception {
    if (fatalError) {
    return; } //获取InputChannel对应的ViewReader NetworkSequenceViewReader reader = allReaders.get(receiverId); if (reader != null) {
    //增加ViewReader的信任值 reader.addCredit(credit); //将该ViewReader将入可用队列，之后会使用队列中的ViewReader读取ResultSubPartition中的Buffer数据 enqueueAvailableReader(reader); } else {
    throw new IllegalStateException("No reader for receiverId = " + receiverId + " exists."); } } //Step2 private void enqueueAvailableReader(final NetworkSequenceViewReader reader) throws Exception {
    if (reader.isRegisteredAsAvailable() || !reader.isAvailable()) {
    return; } // 将ViewReader注册到可用队列中 boolean triggerWrite = availableReaders.isEmpty(); registerAvailableReader(reader); //如果之前队列为空，则再次开始调用队列中的ViewReader读取Buffer数据 if (triggerWrite) {
    writeAndFlushNextMessageIfPossible(ctx.channel()); } } //Step3 //循环调用可用队列中的ViewReader，读取Buffer数据 private void writeAndFlushNextMessageIfPossible(final Channel channel) throws IOException {
    if (fatalError || !channel.isWritable()) {
    return; } BufferAndAvailability next = null; try {
    while (true) {
    NetworkSequenceViewReader reader = pollAvailableReader(); // 没有可用的ViewReader就返回，等待下次有数据写入ResultSubPartition或者有Credit更新时，再次调用 if (reader == null) {
    return; } //通过ViewReader读取Buffer数据 next = reader.getNextBuffer(); if (next == null) {
    if (!reader.isReleased()) {
    continue; } Throwable cause = reader.getFailureCause(); if (cause != null) {
    ErrorResponse msg = new ErrorResponse( new ProducerFailedException(cause), reader.getReceiverId()); ctx.writeAndFlush(msg); } } else {
    // 如果该ResultSubPartition还有可读Buffer，注册ViewReader继续读取Buffer if (next.moreAvailable()) {
    registerAvailableReader(reader); } //创建BufferResponse请求 BufferResponse msg = new BufferResponse( next.buffer(), reader.getSequenceNumber(),//获取Record的序列号 reader.getReceiverId(), next.buffersInBacklog());//获取BackLog指标 // 通过TCP Channel将BufferResponse消息发送给InputChannel channel.writeAndFlush(msg).addListener(writeListener); return; } } } catch (Throwable t) {
    if (next != null) {
    next.buffer().recycleBuffer(); } throw new IOException(t.getMessage(), t); } }

总结

基于Credit的反压机制主要是通过上下游的BackLog&Credit指标控制的。

BackLog表明上游积压的数据量，通过BackLog会影响到下游RemoteInputChannel中FloatingBuffer的数量，提升InputChannel的处理能力。
Credit体现了下游的处理能力，当下游RemoteInputChannel的AvailableBuffer的数量变化时，会将增加的Buffer数量以Credit的形式发生给上游，表明下游有更多的Buffer接受数据。
如果下游数据处理不及时，上游就会发生BackLog提升RemoteInputChannel中FloatingBuffer的数量。如果RemoteInputChannel无法申请更多的FloatingBuffer，则不会继续向上游发生Credit，此时上游的Handler就会把ViewReader从AvailableReader队列中移除，就不会再讲ResultSubPartition中的Buffer推送给下游。直到下游有足够Credit，才会再次触发ViewReader的读取操作。
