目的：本文主要针对刚接触板子算法移植的一个简单工作手册，按顺序操作，基本问题不大。

一.服务器环境搭建及工具链安装

1.安装himix200交叉编译器
(1)解压： tar –xzf arm-himix200-linux.tgz
(2)运行： chmod +x arm-himix200-linux.install
(3) 安装： sudo ./arm-himix200-linux.install
(4)环境变量生效：source /etc/profile
注意：记录下交叉编译的位置，比如我的安装位置：/opt/hisi-linux/x86-arm/arm-himix200-linux
2.安装nfs文件系统
在开发调试过程中，我们需要在linux服务器上安装nfs，以便开发代码可以mount到板子来运行。
(1)执行如下命令：
sudo apt-get install nfs-kernel-server                 //install sw
sudo apt-get install nfs-common                       //install sw
sudo /etc/init.d/service nfs-kernel-server restart       // Start service

(2)使nfs目录生效
sudo mkdir xx/xx/hisi_nfs          //创建一个目录，路径以及nfs目录名由自己指定，这个目录下的内容将来会被mount到板子上
sudo vi /etc/exports                //hisi_nfs为自己创建的nfs目录名
添加如下内容：
/media/data1/hisi_nfs         *(rw,sync,no_root_squash,no_subtree_check)
exportfs -rf                          //来使得上面nfs目录设置生效。

sudo apt-get install openbsd-inetd sudo apt-get install telnetd sudo /etc/init.d/openbsd-inetd restart # 查看 telnet服务是否开启 sudo netstat -a | grep telnet

讯享网

从服务器用telnet登录板子：

讯享网#在服务器终端：telnet address(单板地址) telnet 192.168.xx.xx

二. opencv的交叉编译和准备

(1) 使用cmake-gui 交叉编译

#在服务器终端执行 cmake-gui

在这里插入图片描述
讯享网

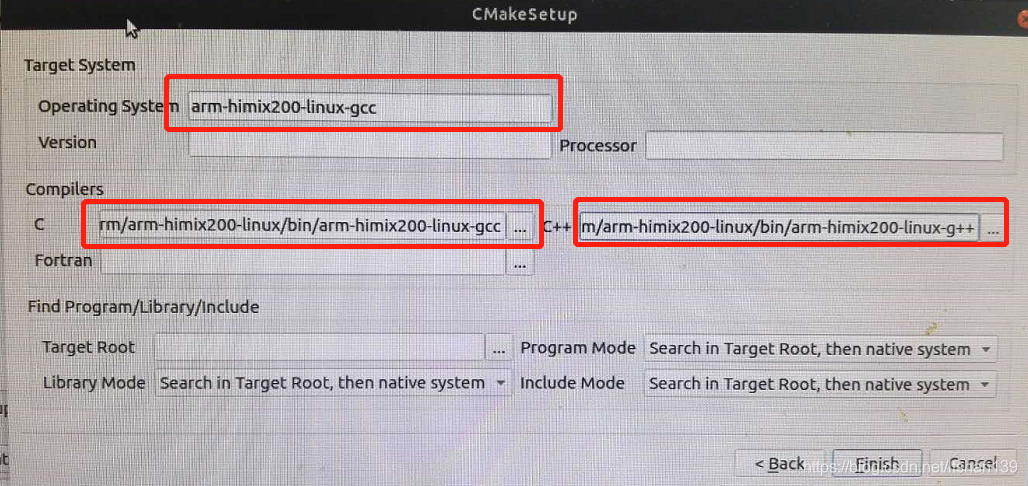

(2)选择交叉编译平台：

(3)修改配置
CMAKE_INSTALL_PREFIX:    /media/XX/opencv-3.4.1/cmakebuild/hisicv500install
CMAKE_EXE_LINKER_FLAGS:   -lpthread -lrt -ldl
BUILD_opencv_world:                   选择对号

配置完成后点击generate来生成可编译得opencv代码

(4)进入build 编译： make -j8
(5)可能遇到的问题：
在这里插入图片描述
解决方法：
在common.cc头文件加：#define HAVE_PTHREAD
(6) make install
在路径/media/XX/opencv-3.4.1/cmakebuild/hisicv500install下可找到编译的库文件libopencv_world.so，和头文件include

三. pytorch模型转onnx

1.安装onnx工具

讯享网pip install onnx

2.pytorch模型转onnx可能遇到的问题：
(1)onnx只能输出静态图，因此不支持if-else分支。一次只能走一个分支。如果代码中有if-else语句，需要改写;
(2) onnx不支持步长为2的切片。例如a[::2,::2];
(3) onnx不支持对切片对象赋值。例如a[0,:,:,:]=b，可以用torch.cat改写;
(4) onnx里面的resize要求output shape必须为常量;
(5) 在torch.onnx.export(model, inputs, output_onnx)的输入参数model里，应该只包含网络结构，也就是说model里只含有nn.Conv2d, nn.MaxPool2d, nn.BatchNorm2d, F.relu等等的这些算子组件，而不应该含有后处理模块的。图像预处理和后处理模块需要自己使用C++或者Python编程实现。

3.onnx模型验证
pytorch模型转onnx后，可以用opencv的dnn模块读取.onnx文件做前向测试，验证结果。
4. 安装ONNX Simplifier模型简化
执行命令：

pip3 install -U pip && pip3 install onnx-simplifier  install onnx-simplifier python3 -m onnxsim input_onnx_model output_onnx_model  onnx simplify

四.onnx转caffe模型

1.caffe编译
(1)检查下自己网络结构中是否有特殊层，如果caffe中不支持的层，需要自己编写或者查找借鉴下;
(2) 修改caffe中xx/caffe/src/caffe/proto文件，把特殊层加进去，同时把特殊层的头文件加入xx/caffe/include/caffe/layers，把.cpp、.cu文件加入xx/caffe/src/caffe/layers中;
(3)正常编译caffe;

2.onnx转caffe模型
(1)使用工具ONNXToCaffe
工具链接 ONNXToCaffe
(2)在使用过程中可能遇到的问题
在运行过程中.prototxt文件中部分参数可能存在转错的情况，需要自己根据onnx可视化参数来修改对应转错的参数。把修改正确的.prototxt文件传入compareOnnxAndCaffe(onnx_path,prototxt_path,caffemodel_path)中。转换结束后，输出的模型转换相似度接近1.0,即可完成。
(3)caffe模型验证
对转换后的caffe模型进行前向推理验证，检验结构是否正确。

五.caffe转wk

1.完成Ruyi Studio的安装
(1)HiSVP_PC_V1.2.1.0/tools/nnie/windows/RuyiStudio-2.0.31下直接运行RuyiStudio.exe;
(2)可以不用按HiSVP 开发指南.pdf中的仿真环境配置，但是调试只能在板子上了，为了简便操作我没有配置仿真环境。

2.准备图片
(1) 根据官方文档介绍，量化用的图片应选择典型场景图片，一般从网络模型的测试场景中选择20-50张作为参考图片进行量化;
(2) 选择的图片要尽量覆盖模型的各个场景。不要选择偏僻场景，过度曝光、纯黑、纯白的图片，选择识别率高，色彩均匀的典型场景图片。
(3) 把图片尺寸和caffe的prototxt文件输入尺寸对齐(t通过填充resize方式);

3.创建工程
(1)在windows环境下，直接运行RuyiStudio.exe;

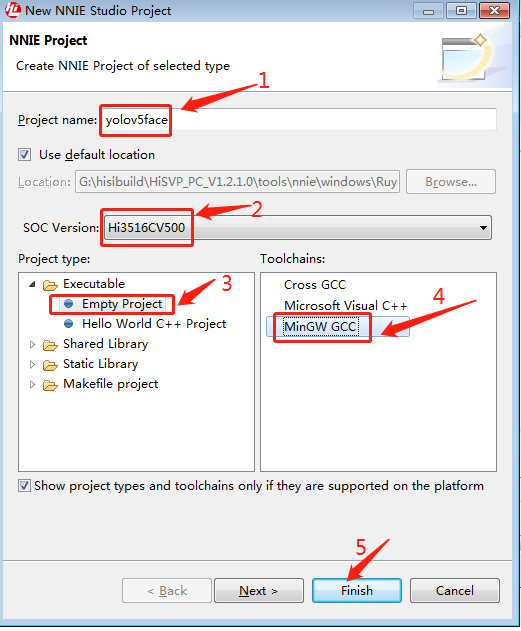

(2)依次点击File->New->NNIE Project,设置项目名称，检查芯片选择为Hi3559CV500，Project type选择Empty Project，ToolChains选择MinGW GCC，点击Finish。
在这里插入图片描述

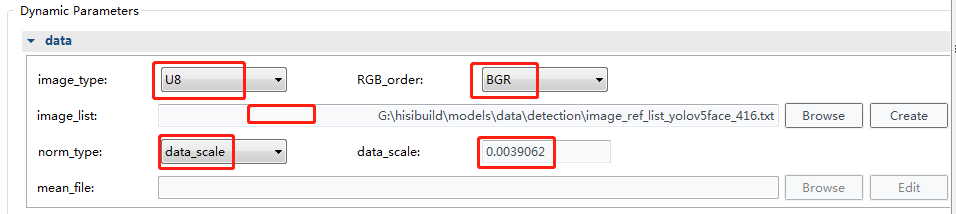

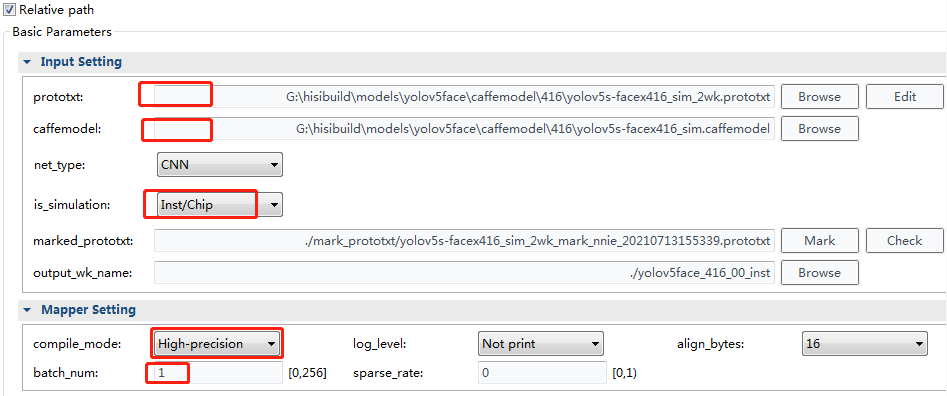

(3)配置cfg文件并生成wk

配置好cfg文件之后，点击make wk按钮，生成相应的wk文件。

其中需要注意的问题：
[1]参数设置说明：

讯享网marked_prototxt：自动生成，不要对其进行修改。 log_level：选择Function level打印出每一层的量化输出，方便定位精度问题。 batch_num：一般情况下填写 1。 image_type: 一般情况下选择 U8。 RGB_order: 模型推理时图片输入为RGB或者BGR，根据自己的模型训练时的输入进行选择。 image_list：可以通过选择create，选择好需要的图片之后RuyiStudio会自动生成 image_list.txt，不需要自己创建txt。 norm_type: 查看开发指南里的定义，根据实际图像预处理选择减均值与乘方差的操作。该模型每个通道对应一个均值，mean.txt 分别写三个通道的均值，注意按照 RGB_ORDER设定的通道数填写的对应通道的mean，模型转换时会将图像预处理的相关操作加在wk模型里，先减均值后乘以scale。 其他的参数参考开发指南填写，填写完成后进行保存。

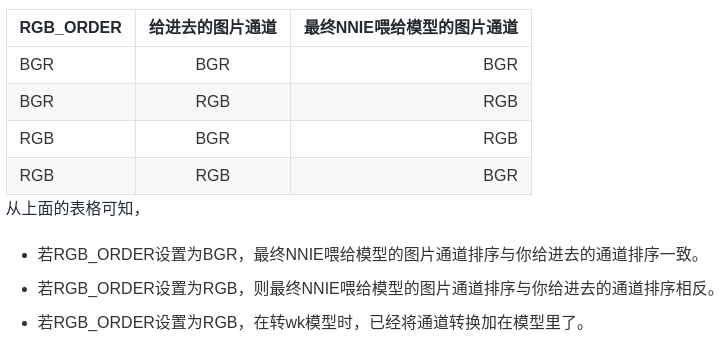

[2]RGB_order与输入图像通道之间的关系
在这里插入图片描述

六.编译自己的工程在板子上运行

1.写好自己的工程demo,例如demo.cpp;
2.修改Makefile文件为Makefile.Shared，执行make -f Makefile.Shared，生成动态库libnnieface.so;
3.执行编译命令：

/opt/hisi-linux/x86-arm/arm-himix200-linux/bin/arm-himix200-linux-g++ -o nnie_face_demo demo.cpp -L. -lnnieface -lopencv_world -lpthread -ldl -I /xx/Hi3516CV500R001C02SPC010/01.software/board/Hi3516CV500_SDK_V2.0.1.0/smp/a7_linux/mpp/include #nnie_face_demo： 表示生成的可执行文件的名字 #nnieface： 表示自己编译的工程的动态库名字

编译完成后会生成可执行文件nnie_face_demo 。

4.登录板子运行demo
(1) 准备demo需要的文件
先把3中编译的可执行文件nnie_face_demo、待加载的.wk模型文件、测试图片、第三方库文件(libopencv_world.so )等demo需要用到的文件，全部拷贝到服务器：/media/data1/hisi_nfs文件夹下;

(2)从服务器登录板子

讯享网#在服务器终端：telnet address(单板地址) telnet 172.xx.xx.61

(3)挂载文件夹

mount -t nfs 172.xx.xx.61:/media/data1/hisi_nfs /nfsroot -o nolock 172.xx.xx.61: 为单板地址 /media/data1/hisi_nfs： 为服务器要挂载的文件夹的绝对路径 /nfsroot： 为板子上的文件夹路径

(4)运行

讯享网cd /nfsroot 进入文件夹 cp -rt /nfsroot *.so /app/lib 拷贝所有动态库文件到默认系统目录下 ./nnie_face_demo 执行，得到结果

(5) 关于在板子上运行的问题：
[1] 如果nfsroot内的文件比较大，可以把nfsroot拷贝到/mnt/ram/下（cp -rf /nfsroot /mnt/ram/）;
[2] 需要把.so动态库拷贝到/app/lib下，否则无法运行，找不到动态库;
[3] 每次登出后/mnt/ram/下拷贝的文件会丢失，但是/app/lib下的不会丢失；
[4]海思板子上nnie网络输出的数据一定要除以4096.f(这是个硬性要求，即使caffe版本的不存在除以4096.f，这个主要是海思板子的数据转换问题);
