2025年PCI5538开关量(其余的开关量的板卡都是类似的)

大家好，我是讯享网，很高兴认识大家。

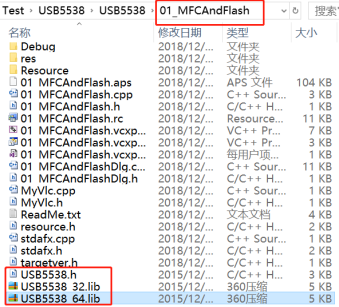

1、头文件、lib（静态链接库）、dll（动态链接库）文件添加，环境配置

①头文件：可以使用直接添加现有项，也可以在设置里面配置环境（因为在这里只有一个头文件和lib文件所以就直接使用添加现有项了）（后来发现安装的USB5538文件里面，有dll文件）

讯享网

②lib文件直接就放在项目的当前目录下面，这个板卡是没dll文件的（好像其余的都是不需要dll文件的）（后来发现安装的USB5538文件里面，有dll文件）

③代码：编写包含头文件、使用lib文件

#include "USB5538.h"

#pragma comment(lib,"USB5538_32.lib")

2、代码：板卡初始化

①头文件中：设置：板卡初始化函数、设置句柄（否则我使用这个函数的时候，许多的对话框的数据成员、成员函数无法调用）(注意是bool类型的)

bool InitUSB5538();//绑卡初始化

1、问题：InitUSB5538初始化板卡是不能写在头文件中，否则会报错的，不知道为什么

答：

①因为你的写错了，调用这个类里面的成员函数看，需要添加这个类名

②源文件中：初始化中开启板卡初始化函数，并且是写在最下面，return前面

InitUSB5538();

③全局变量句柄，写在函数的上面；

HANDLE hDevice;

④全局变量：输入输出

BYTE bDISts[16];

BYTE bDOSts[16];

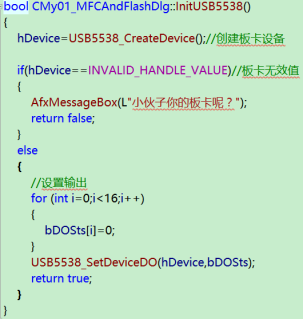

⑤板卡初始化函数：实现

①一定要先创建板卡

bool CMy01_MFCAndFlashDlg::InitUSB5538()

{

hDevice=USB5538_CreateDevice();//创建板卡设备

if(hDevice==INVALID_HANDLE_VALUE)//板卡无效值

{

AfxMessageBox(L"小伙子你的板卡呢？");

return false;

}

else

{

//设置输出

for (int i=0;i<16;i++)

{

bDOSts[i]=0;

}

USB5538_SetDeviceDO(hDevice,bDOSts);

return true;

}

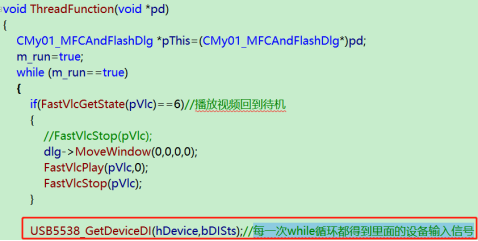

3、代码：线程里面不断的得到板卡输入信号然后处理按键事件

①每一次while循环都得到里面的设备输入信号

USB5538_GetDeviceDI(hDevice,bDISts);//每一次while循环都得到里面的设备输入信号

②板卡信号的自我循环：然后获得输入信号下面写上如果输入是开的时候进行处理（注意在这里需要注意，按钮是否是常按，所以要进行之前输入状态的变量，先写上之前输入状态的全局变量）

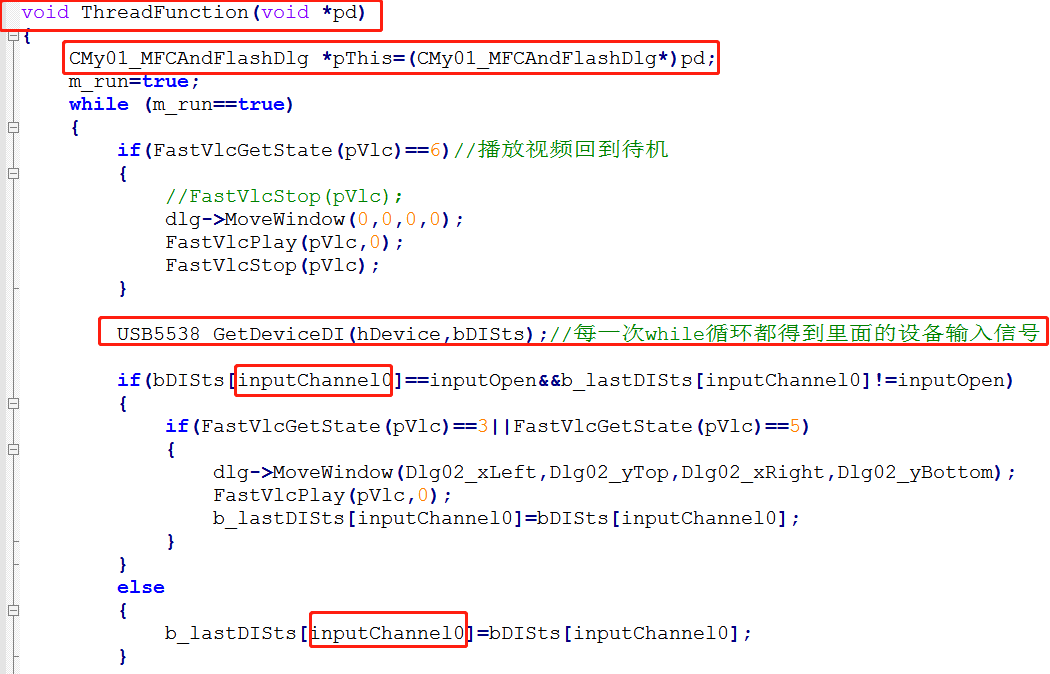

正确的：

1、制作3个通道号

int inputChannel0; int inputChannel1; int inputChannel2;

讯享网

2、读取通道号

讯享网 a=FastReadIniValue("../Debug/Resource/Config/config.ini","InputChannels","inputChannel0",&inputChannel0,1); if (a<0) AfxMessageBox(L"inputChannel读取失败"); a=FastReadIniValue("../Debug/Resource/Config/config.ini","InputChannels","inputChannel1",&inputChannel1,1); if (a<0) AfxMessageBox(L"inputChannel读取失败"); a=FastReadIniValue("../Debug/Resource/Config/config.ini","InputChannels","inputChannel2",&inputChannel2,1); if (a<0) AfxMessageBox(L"inputChannel读取失败");

void ThreadFunction(void *pd) { CMy01_MFCAndFlashDlg *pThis=(CMy01_MFCAndFlashDlg*)pd; m_run=true; while (m_run==true) { if(FastVlcGetState(pVlc)==6)//播放视频回到待机 { //FastVlcStop(pVlc); dlg->MoveWindow(0,0,0,0); FastVlcPlay(pVlc,0); FastVlcStop(pVlc); } USB5538_GetDeviceDI(hDevice,bDISts);//每一次while循环都得到里面的设备输入信号 if(bDISts[inputChannel0]==inputOpen&&b_lastDISts[inputChannel0]!=inputOpen) { if(FastVlcGetState(pVlc)==3||FastVlcGetState(pVlc)==5) { dlg->MoveWindow(Dlg02_xLeft,Dlg02_yTop,Dlg02_xRight,Dlg02_yBottom); FastVlcPlay(pVlc,0); b_lastDISts[inputChannel0]=bDISts[inputChannel0]; } } else { b_lastDISts[inputChannel0]=bDISts[inputChannel0]; } if(bDISts[inputChannel1]==inputOpen&&b_lastDISts[inputChannel1]!=inputOpen) { if(FastVlcGetState(pVlc)==3||FastVlcGetState(pVlc)==5) { dlg->MoveWindow(Dlg02_xLeft,Dlg02_yTop,Dlg02_xRight,Dlg02_yBottom); FastVlcPlay(pVlc,1); b_lastDISts[inputChannel1]=bDISts[inputChannel1]; } } else { b_lastDISts[inputChannel1]=bDISts[inputChannel1]; } if(bDISts[inputChannel2]==inputOpen&&b_lastDISts[inputChannel2]!=inputOpen) { if(FastVlcGetState(pVlc)==3||FastVlcGetState(pVlc)==5) { dlg->MoveWindow(Dlg02_xLeft,Dlg02_yTop,Dlg02_xRight,Dlg02_yBottom); FastVlcPlay(pVlc,2); b_lastDISts[inputChannel2]=bDISts[inputChannel2]; } } else { b_lastDISts[inputChannel2]=bDISts[inputChannel2]; } } }

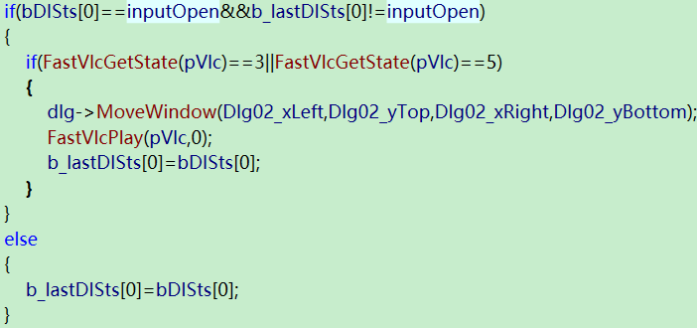

失误的：

~~BYTE b_lastDOSts[16];~~

~~BYTE b_lastDISts[16];~~

~~if(bDISts[0]==inputOpen&&b_lastDISts[0]!=inputOpen)~~

{

~~if(FastVlcGetState(pVlc)==3||FastVlcGetState(pVlc)==5)~~

{

~~dlg->MoveWindow(Dlg02_xLeft,Dlg02_yTop,Dlg02_xRight,Dlg02_yBottom);~~

~~FastVlcPlay(pVlc,0);~~

~~b_lastDISts[0]=bDISts[0];~~

}

~~else~~

{

~~b_lastDISts[0]=bDISts[0];~~

}

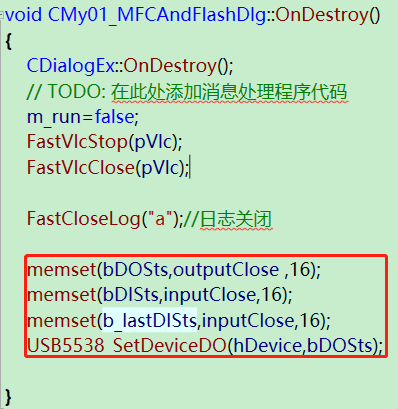

4、摧毁

①使用memset，里面的输出输入关闭或者开始都是从配置文件中进行读取的，目的是现场接线的话，不一定会接的正确的

memset(bDOSts,outputClose ,16);

memset(bDISts,inputClose,16);

memset(b_lastDISts,inputClose,16);
