2021-09-01 STA学习：关于Tsu和Th的理解参考 变量解释 Tlaunch 和 Tcapture 分别为始终到达 UFF1 和 UFF2 的时间延时 定义 Tskew 为 Tcapture Tlaunch Tco 为信号从 CLK 跳变沿开始 到 Q 的时间 Tcomb 为组合逻辑用时 定义 建立时间 Tsu

大家好，我是讯享网，很高兴认识大家。

参考

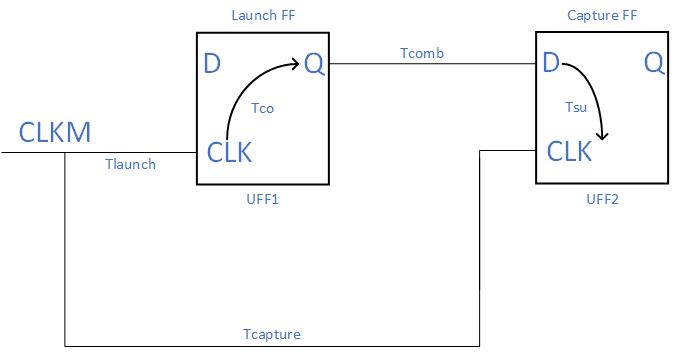

一组Launch和Capture
讯享网
变量解释：

  1. Tlaunch和Tcapture分别为始终到达UFF1和UFF2的时间延时，定义Tskew为Tcapture - Tlaunch；
  2. Tco为信号从CLK跳变沿开始，到Q的时间；
  3. Tcomb为组合逻辑用时；

定义：

  1. 建立时间(Tsu)
    建立时间指的是在时钟沿到来之前数据从不稳定到稳定所需的时间，如果建立时间不满足要求那么数据将不能在这个时钟上升沿被稳定的打入触发器
  2. 保持时间(Th)
    保持时间是指在时钟沿到来之后数据稳定保持的时间

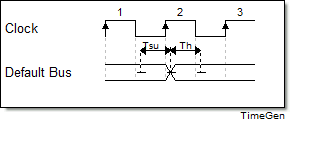

在这里插入图片描述
对于D1变化的两个相邻CLKM的时钟上升沿：

  1. Tlaunch + Tco + Tcomb + Tsu - Tcapture >= Tperiod;
    => Tco + Tcomb + Tsu >= Tperiod + Tskew;
    因为CLKM到UFF2会有Tcapture的延时，因此，CLKM右边沿时间因该是Tsu - Tcapture；Tskew为正时，更能增加系统的运行频率。
  2. Tlaunch + Tco + Tcomb <= Th + Tcapture;
    => Tco + Tcomb <= Th + Tskew;
    D2高电平要保持足够的时间满足Th的要求，但由于CLKM到UFF2会有Tcapture的延时，因此同理需要 + Tcapture;

以上两个不等式都是对UFF2而言，为保证UFF2的Tsu和Th，也就是关注D2在第二个CLKM上升沿前后的时间要求。

总结参考中的题目：

  1. 时钟的延时减小了Tsu，增大了Th；（对Th有利）时钟左移
  2. 门的延时增大了Tsu，减小了Th;（对Tsu有利）Bus左移
    分析时针对CLK上升沿时D分析。

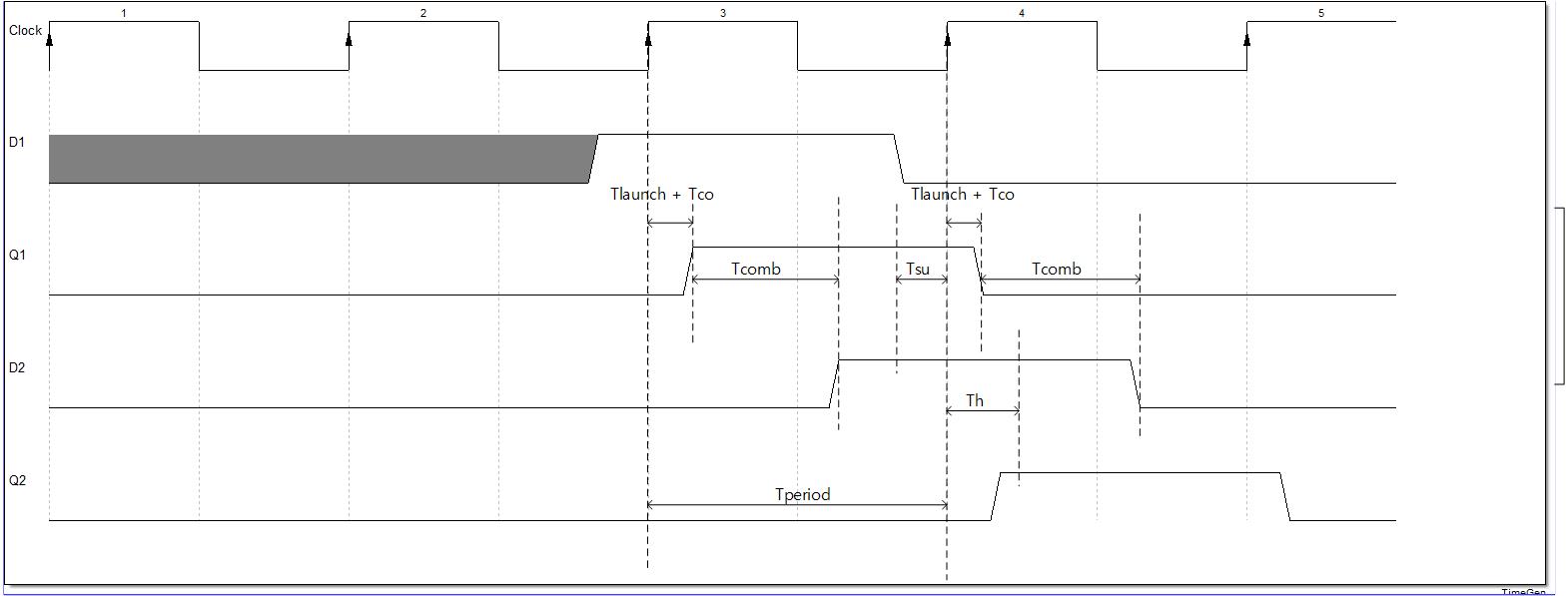

在这里插入图片描述
