最全的LED显示屏知识大全

 你好，我叫毛华望， LED工程师。微信。



十三．LED单色室外屏的组装

在学习了LED单色条屏（室内屏）的组装后，我们再来学习LED单色条屏（室外屏）的组装。

其实无论室内屏还是室外屏其显示原理和组装方法都是一样的，只不过室内屏的单元板和室外屏的模组样式不同而已。

我们还是先来看一下室内屏单元板和室外屏模组的式样：


讯享网

室外屏模组正面32 * 16点  室外屏模组背面32 * 16点 （分体）



放大的显示驱动板

室外屏模组背面（一体）

下面是一个1米长0.25米高的门头LED大条屏组装过程

它由Φ5 128*32点模组组成，每块模组可显示16x16点阵汉字2行，每行8个字或显示32x32点阵汉字1行，每行4个字

效果图如下图

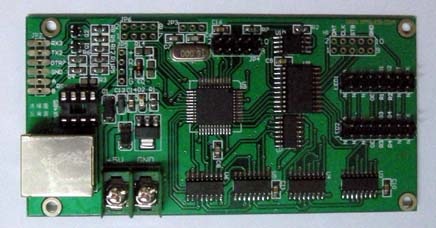

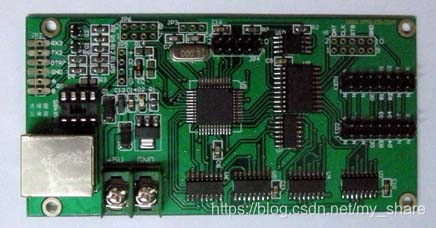

控制卡：



该卡支持64点高的LED条屏，多语言支持，可以显示任意字体和GIF动画，为店铺门头LED屏招牌横幅提供专业，高可靠，低成本的解决方案。操作简单，效果丰富。

应用：6/32点高户内外条屏，64点高户内条屏，64点高小型户内LED屏

特点：控制点数：最大1024x32点双色，1/16扫最大1024x64单色，1024x32双色，512x64双色，1/8 扫最大1024x32单色，512x32双色1/4 扫最大 512x32单色，256x32双色.
扫描方式：1/16 1/8 1/4扫.
参数更改：串口发送，无跳线设计.
显示效果：支持任意大小各种字体和图片，GIF动画.
运动效果：多种，GIF动画.
输出接口：16PIN 08接口.
扫描控制：硬件，频率可调.
储存容量：FLASH 4Mbit 无需电池，掉电保存.

通讯方式：RS232/RS485 / USB .
支持组网 250个屏联网.
软件语言：中文，英文，多国语言支持

电源及功率计算：

LED屏的功率一般取决于单元板的595数量，全亮1个595的最大功率为0.4A。数一下单元板上面595的数量就可以计算出功率的。如果屏只是显示文字，1个595的功率0.2A内。由于现在很多的电源的最大输出功率并没有标称那么大，也很少出现全亮的情况，所以最大功率等于标称功率基本就OK。当然功率选大一点有好处。

这里推荐使用 铁壳的LED专用5V电源。功率从5V 10A-40A

提示：如何知道电源功率是否足够？屏全亮，测量电源的接线柱的电压，应该在5v-4.7v之间。

下面就开始组装：步骤与< LED单色条屏（室内屏）的组装>是一样的

1、检查电源电压。看看是不是5V左右

检查电源电压，找出直流正负连接开关电源，将220V电源线连接到开关电源，（确认连接正确后，连接到AC或者NL接线柱）然后插上电。会发现电源有个灯会亮，然后用万用表，直流档测量一下V+ 和V-之间的电压，确保电压在4.8V-5.1V 之间，旁边有个旋钮，可以十字螺丝刀调节一下电压。为了减少屏发热延长寿命，在亮度要求不高的场合，可以把电压调节到4.5V-4.8之间。确认电压没有问题后，断开电源，继续组装其他部分

2、观察单元板和控制卡的接口

控制卡上面有R1 R2 R3 R4 ......而单元板上一般只有R1 或者（R1 R2）。应该怎样连接呢？



控制卡接口-            单元板接口

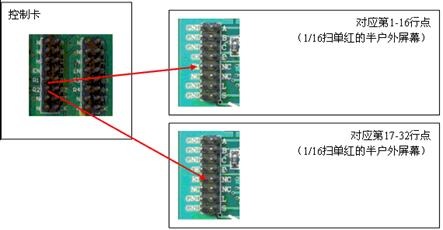

控制卡上面的 R1对应第1行单元板，R2对应第2行单元板，R3对应第3行单元板，R4对应第4行单元板。见下图

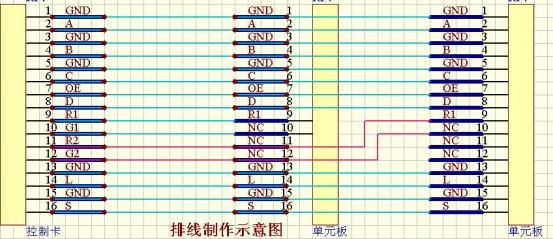

根据下图制作一根数据线。兰色和红色为到排线，其中红色是需要注意的部分。黄色方框为排线头。建议使用排线钳。

 制作过程：(如下图，最后用LED-排线钳压好)





3、连接电源线

电源线制作



一定要先比画好长度，不要太长或者短，线头要上锡

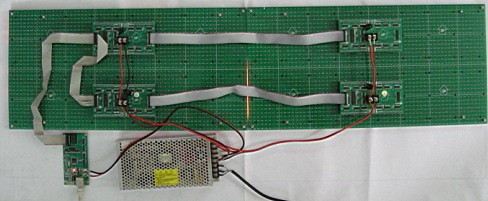

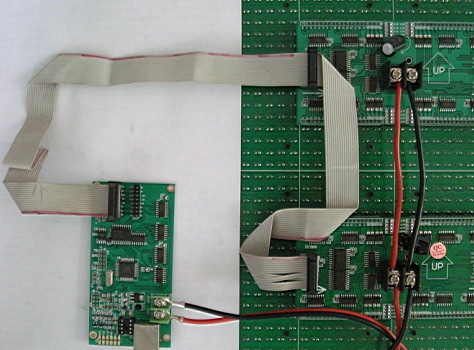

4、连接：

注意：

a. 数据线，红色的边靠近上A（16PIN的2），不要搞反了

b. 不交叉的排线头在最上，交叉的排线头在下面的板

c. 检查电源线有没接错

5、连接串口数据线

这里推荐采用最快捷的网线连接法



连接原理图



PC串口接网线转换头



网线接控制卡

对于长久的连接，推荐采用焊接方法

6、再一次检查连接：红黑电源线有没反了，数据线方向，等。

声明：如果没有组装经验，或者电子知识，请勿贸然上电。请先组装个小的屏，或者找专人现场指导，以防烧毁屏或者控制板。

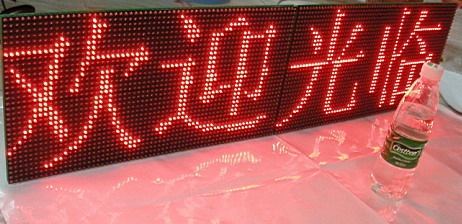

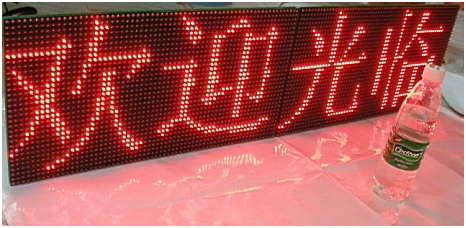

7、上电，使用控制卡软件更新屏内容，设置屏参数。用PC发送数据到屏。具体使用方法，参照控制卡的手册。发送设定后，屏显示如下图

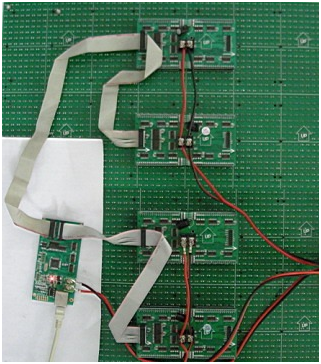

问：如果我想做半米高的屏呢，就是64点高

答：给个图，一看就明白了





8、制作外框，和组装

这个是一个属于五金的问题，看看下面的图片大家就明白了



专用装饰铝合金边框



简易边框

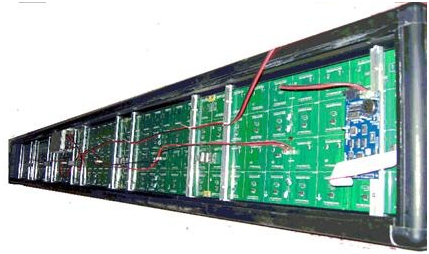

不锈钢边框（支架+外框）3个图片（分别是：内部正背面，外部）

边框这个问题，以就地解决为原则，因为边框不好运输，把钱花在运费太浪费，还有一个问题就是，万一尺寸搞错了改回来就更麻烦。所以推荐大家就近解决。至于方法，大家八仙过海，各显神通，牢固美观就OK。可以去参考一下人家灯箱的制作。漫漫琢磨一下。不锈钢，铝合金，亚克力，PVC，塑料，木头。。什么都可以的，不用太在意的。

九．08接口转12接口原理

1、08接口转12接口原理

如果您自行接线，可通过如下图所示原理接线

（一个08接口可以引出2个12接口）：

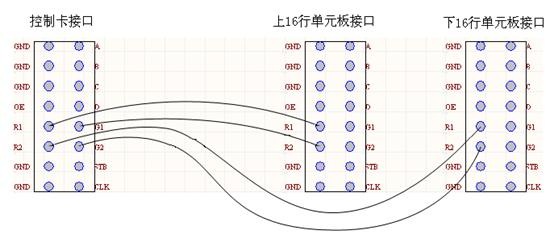

 2、连接32点高的屏幕做法：

一般控制卡的数据线R1、G1对应的LED屏幕上16行，R2、G2对应下16行。所以如果你的屏幕是32点高，你的控制卡也支持32行显示，但你的控制卡上只有1个接线口。这时你需要改线：

十．LED胶水及材料说明

一、LED胶水知识：

2、LED胶水的分类：
根据用途可以分为生产LED的时候所用的环氧树脂胶水和led显示屏模
   组所用的灌胶胶水（以下LED胶水专指LED显示屏模组灌胶胶水）。
根据产品质量与使用环境等因素划分为：特种胶水、高档胶水、低档胶
   水等。

3、LED胶水的等次：
目前市场上LED胶水分为三个层次
特种胶水：特种胶水主要是指对LED显示屏使用环境要求超高的LED胶水，

比如耐寒（北方）胶水，耐高温（高温环境）胶水，耐腐蚀（酸

及各成分之间的比例以及经过实际环境试验而得出来的实际数

主要数据，固化后可以根据成色情况以及胶粒的弹性来查看胶水

的好坏。LED模组成品可以卸掉螺丝与盖板利用简单的揉搓来

判断（好的一般软硬适中、弹性好）。

二、LED显示屏模组使用材料说明：

3、其他LED配件与LED材料
为了使LED模组整体品质上升到更高的档次，在其他元器件上均优选用好的LED配件：
1、电源座（加强型）：电源座是承接电源线与PCB板链接的主要器件，虽然不是决定LED显示屏品质的主要方面，但是其结实耐用性、导电性能等也影响着显示屏屏体的寿命与防护等级，

2、排针（带简易牛角）：排针是通过排线连接控制系统与PCB板控制电路的主要元器件，优选带牛角的排针，不但使装屏时防止排线插反造成返工，更可以有效防止排针外露挂伤装屏/维修人员；



十一．汇总LED显示屏中的常见IC

初识LED显示屏的朋友对LED大屏幕常用的IC摸不着北，本人就对常见IC做个简单汇总，方便大家参考，如有错误，及时提出，以免误导：
74HC245的作用：信号功率放大，双向3态数据缓冲器（不带锁存），就是给低输出能力的芯片提供高带载能力.
74HC138的作用：八位二进制译十进制译码器
4953的作用：行驱动管，功率管
74HC595的作用：列驱动管，LED驱动芯片，8位移位锁存器（主用室内单元板）
台湾聚积MBI5024, MBI5026, 日本东芝TB62726的作用：LED驱动芯片，16位移位锁存器（主要用于室外模组）；其功能与74HC595相似，只是TB62726是16位移位锁存器，并带输出电流调整功能，但在并行输出口

上不会出现高电平，只有高阻状态和低电平状态。74HC595并行输出口有高电平和低电平输出,TB62726与5026的引脚功能一样，结构相似。

更新结束。。。。。。。。。。。。
