操作系统之IO设备详解

一、I/O设备的概念和分类

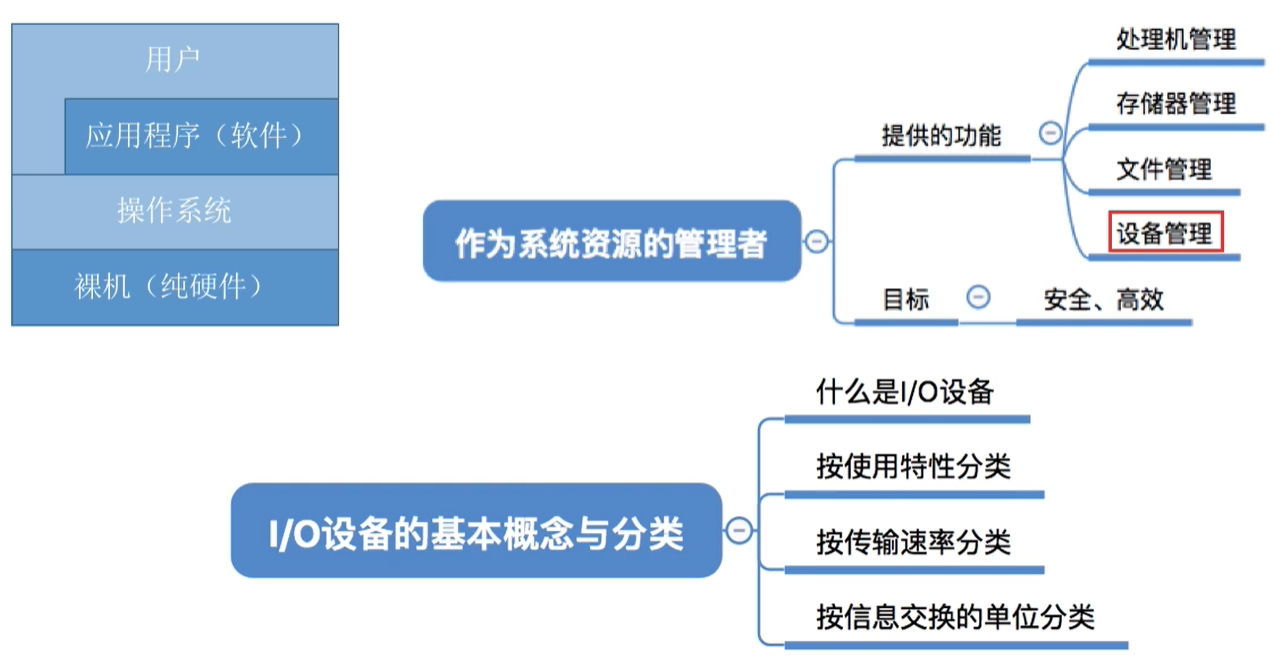

一、I/O设备的基本概念和分类

在这里插入图片描述

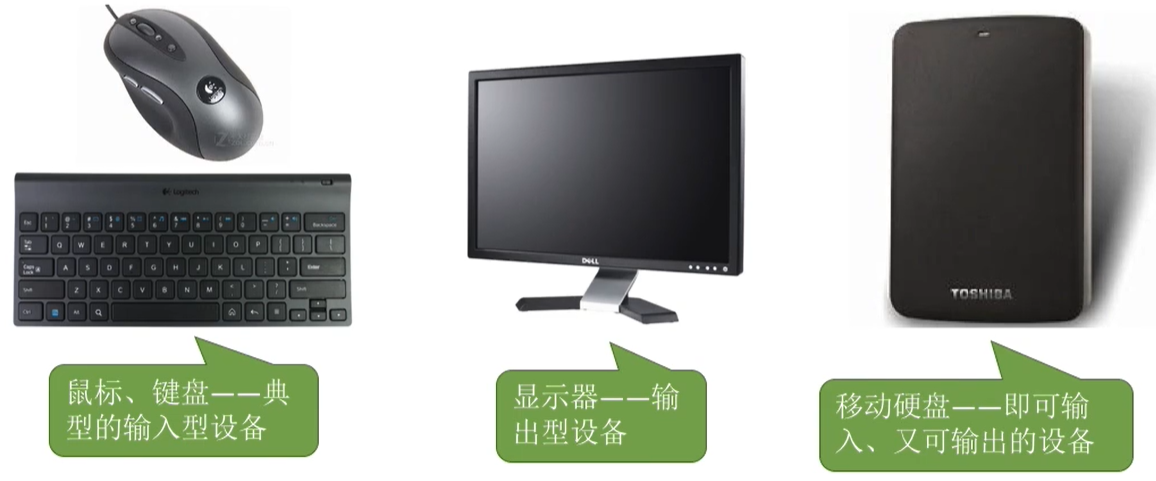

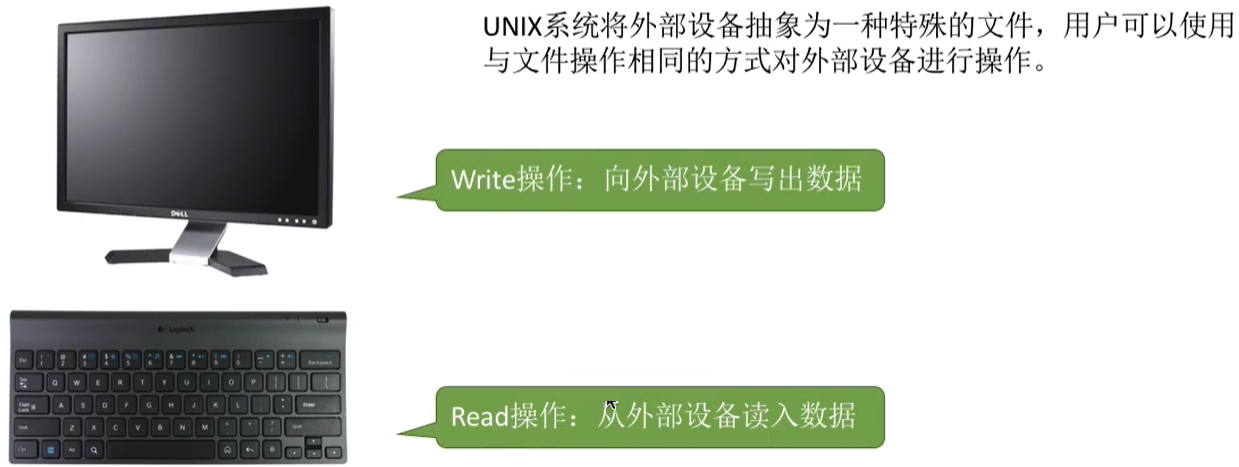

二、什么是I/O设备

  • “I/O" 就是”输入/输出“（Input/Output)
  • I/O设备就是可以将数据输入到计算机，或者可以接收计算机输出数据的外设，属于计算机中的硬件部分。

在这里插入图片描述
在这里插入图片描述

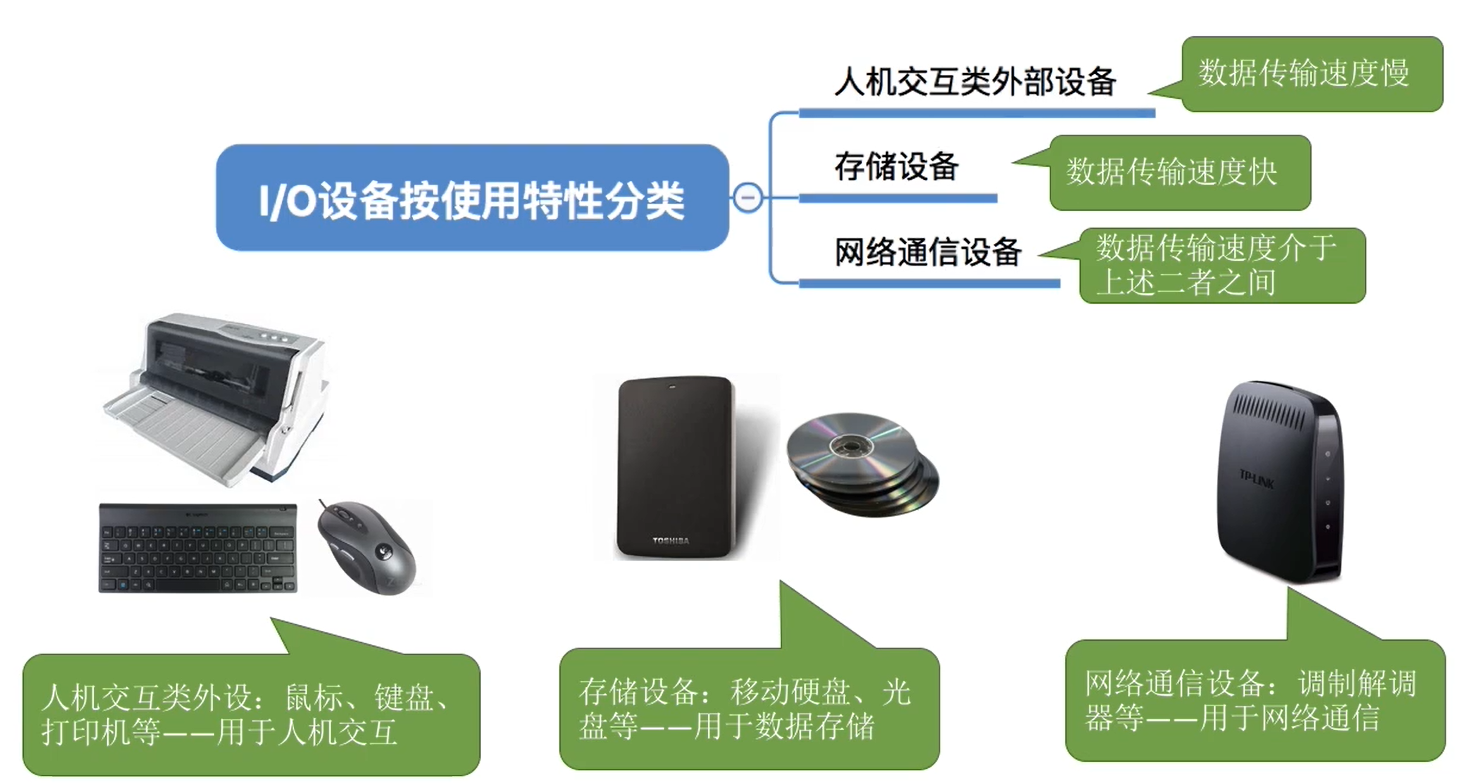

三、I/O设备的分类–按使用特性

在这里插入图片描述

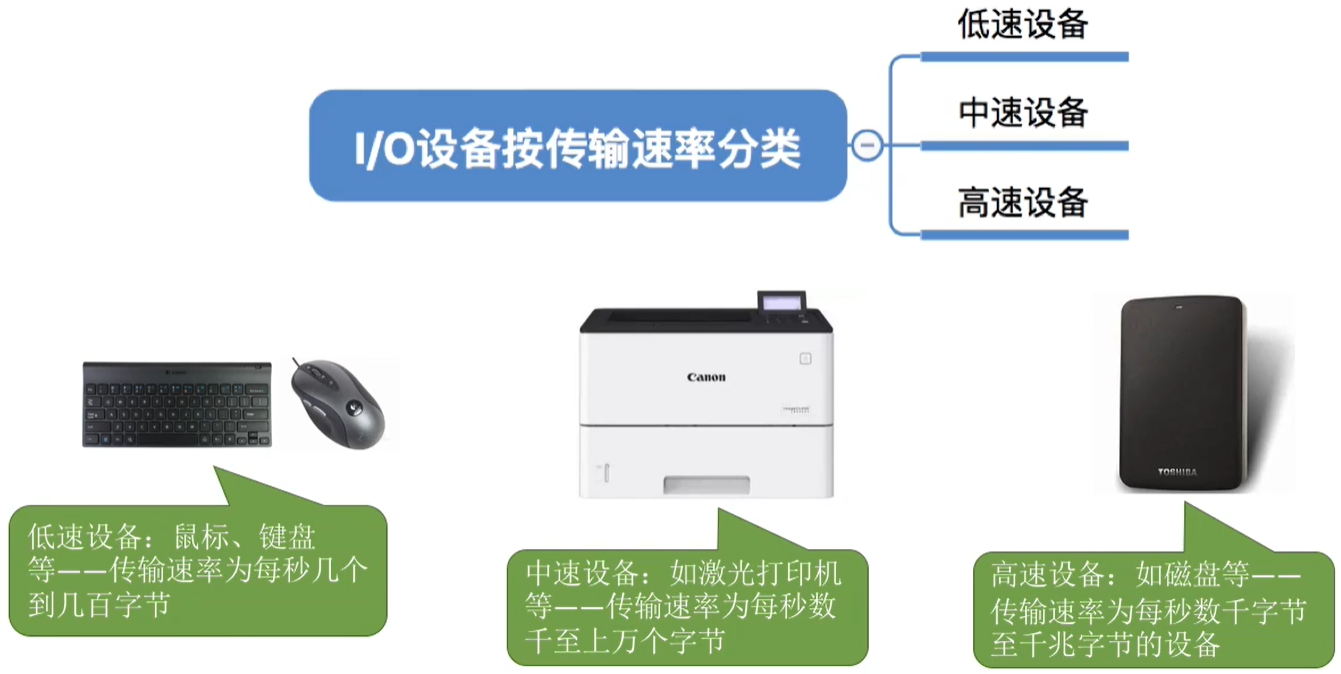

四、I/O设备的分类–按传输速率分类

在这里插入图片描述

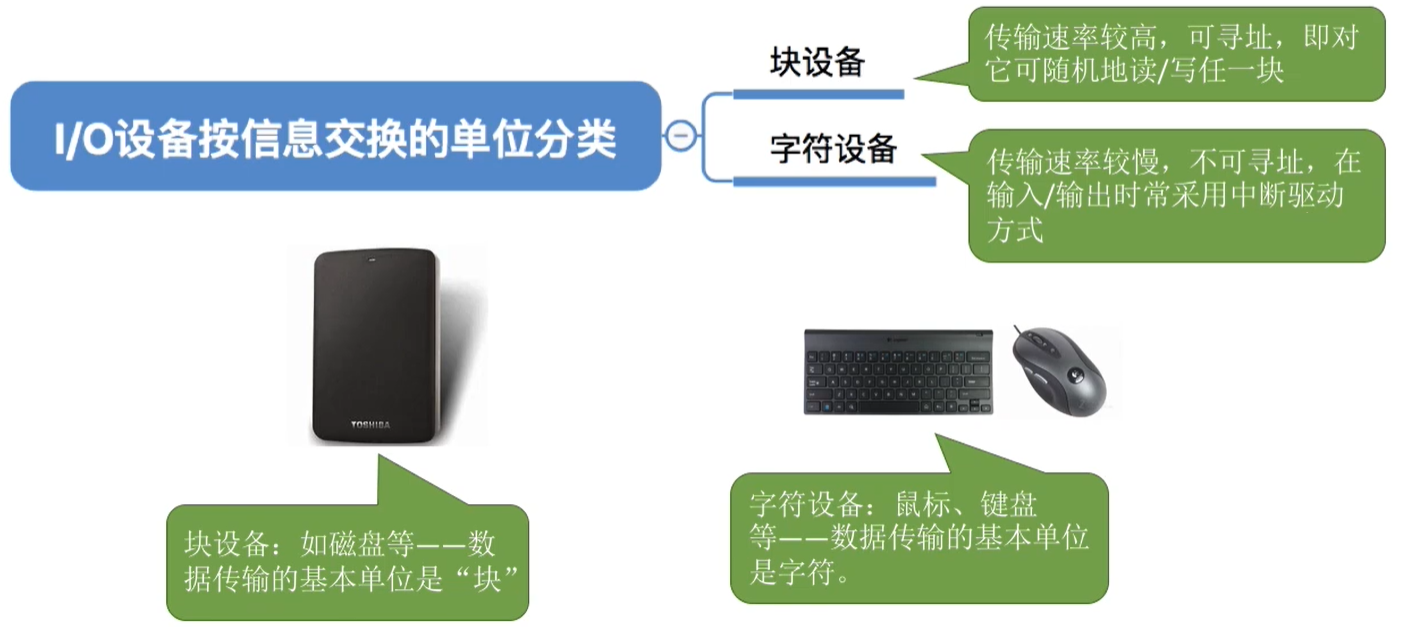

五、I/O设备的分类–按信息交换的单位分类

在这里插入图片描述

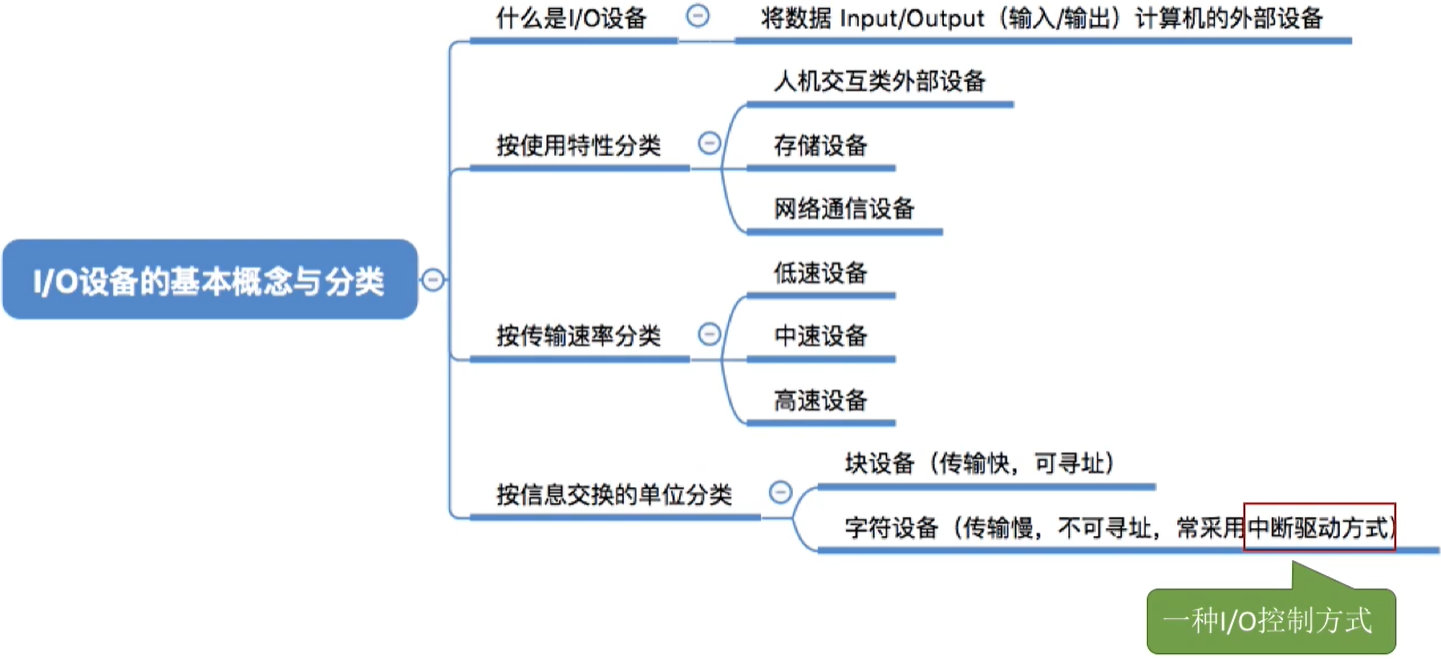

六、知识回顾

在这里插入图片描述

二、I/O控制器

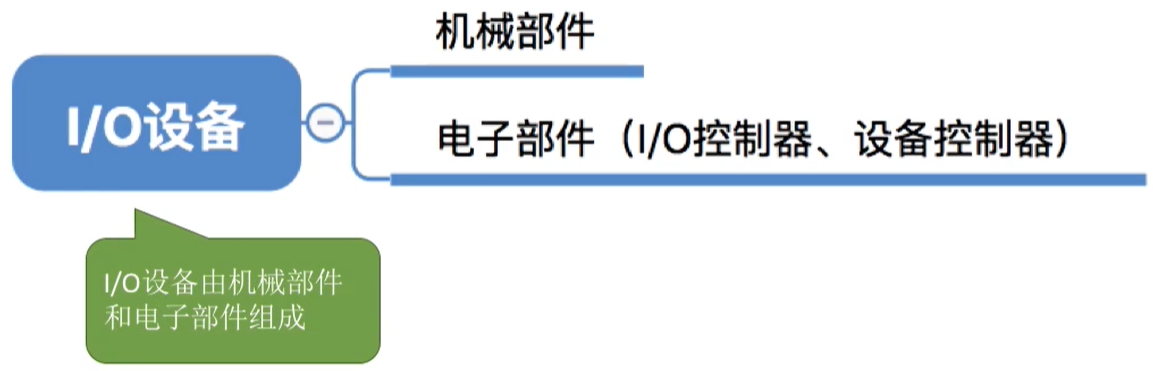

一、知识总览

在这里插入图片描述

二、I/O设备的机械部件

  • I/O设备的机械部件主要用来执行具体I/O操作。
  • 如我们看得见摸得着的鼠标/键盘的按钮；显示器的LED屏；移动硬盘的磁臂、磁盘盘面。
  • I/O设备的电子部件通常以一块插入主板扩充槽的印刷电路板。

三、I/O设备的电子部件（I/O控制器）

  • CPU无法直接控制I/O设备的机械部件，因此I/O设备还要有一个电子部件作为CPU和I/O设备机械部件之间的“中介”，用于实现CPU对设备的控制。
  • 这个电子部件就是I/O控制器，又称设备控制器。CPU可控制I/O控制器，又由I/O控制器来控制设备的机械部件。
    在这里插入图片描述

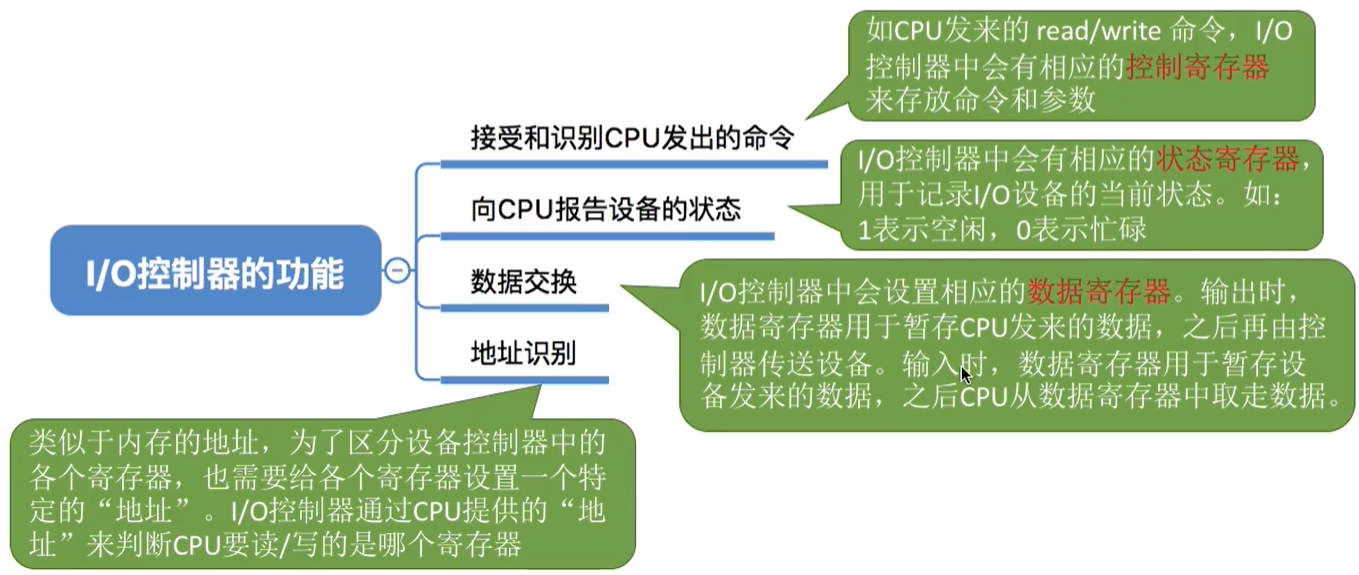

四、I/O控制器的组成

在这里插入图片描述

  • 值得注意的小细节：
    • 一个I/O控制器可能会对应多个设备；
    • 数据寄存器、控制寄存器、状态寄存器可能有多个（如：每个控制/状态寄存器对应一个具体的设备），且这些寄存器都要有相应的地址，才能方便CPU操作。有的计算机会让这些寄存器占用内存地址的一部分，称为内存映像I/O；另一些计算机则采用I/O专用地址，即寄存器独立编址。

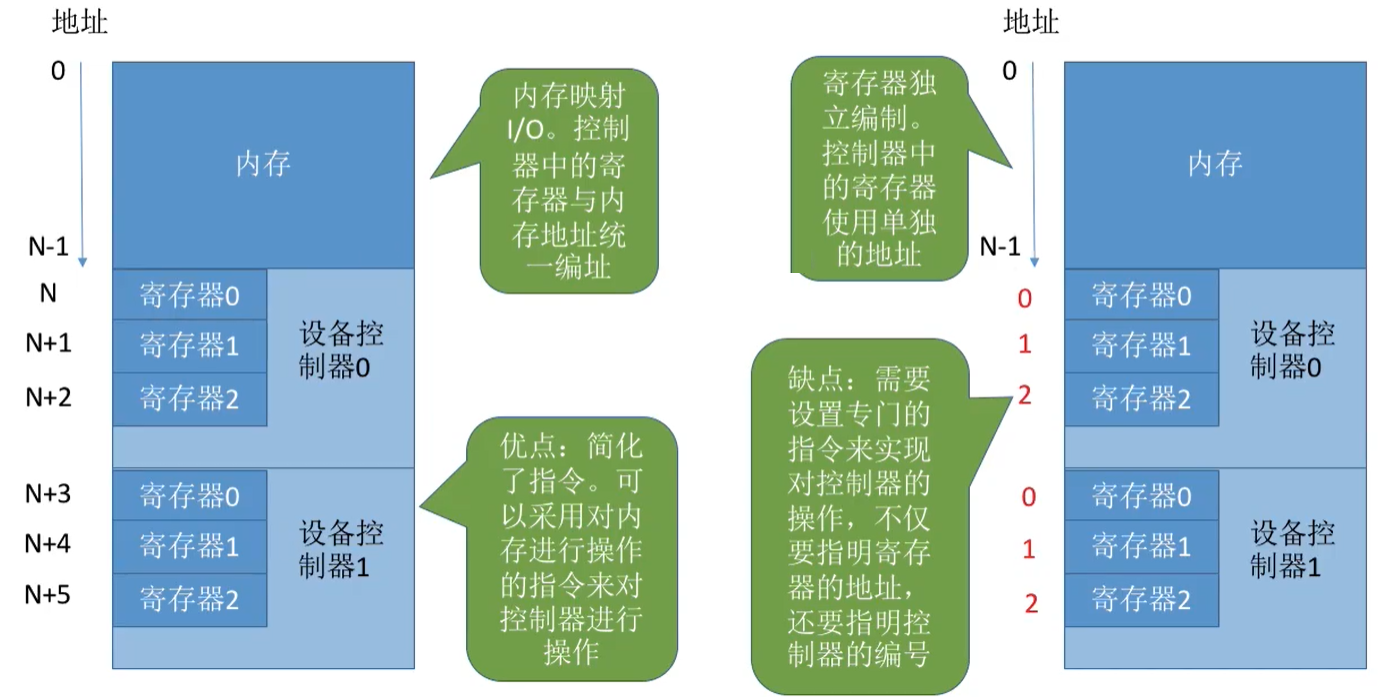

五、内存映像 I/O VS 寄存器独立编址

在这里插入图片描述

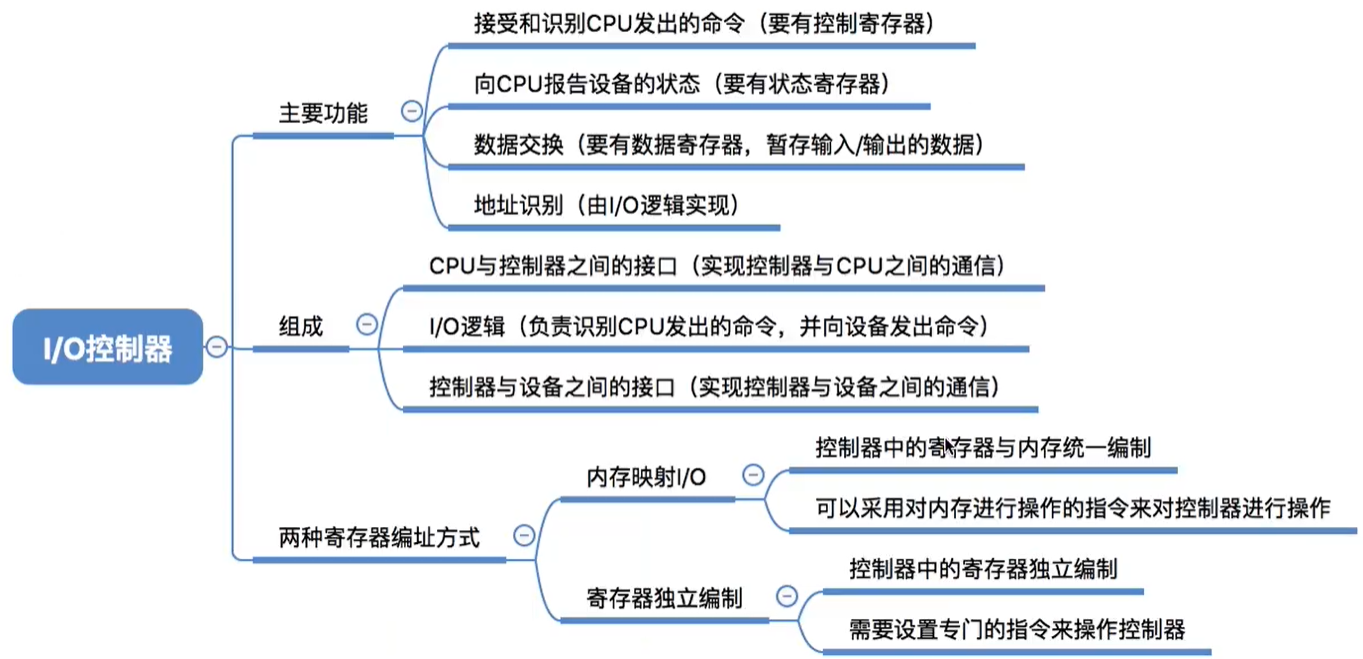

六、知识回顾

在这里插入图片描述

三、I/O控制方式

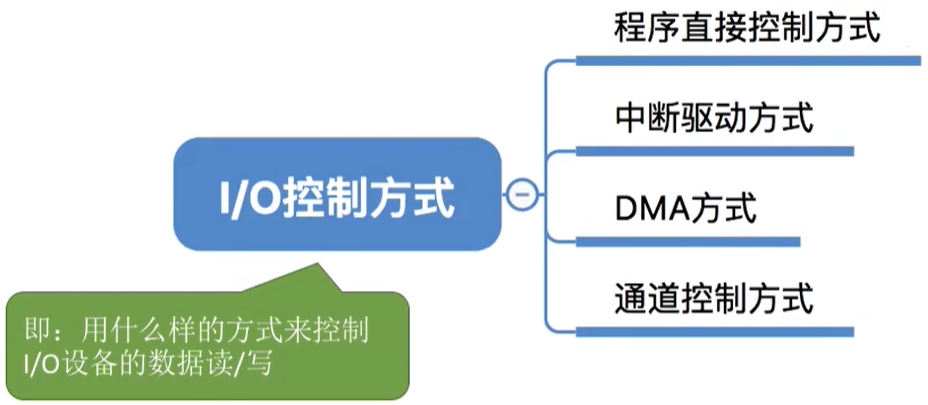

一、知识总览

在这里插入图片描述

  • 需要注意的问题：
    • 完成一次读/写操作的流程
    • CPU干预的频率
    • 数据传送的单位
    • 数据的流向
    • 主要缺点和主要优点。

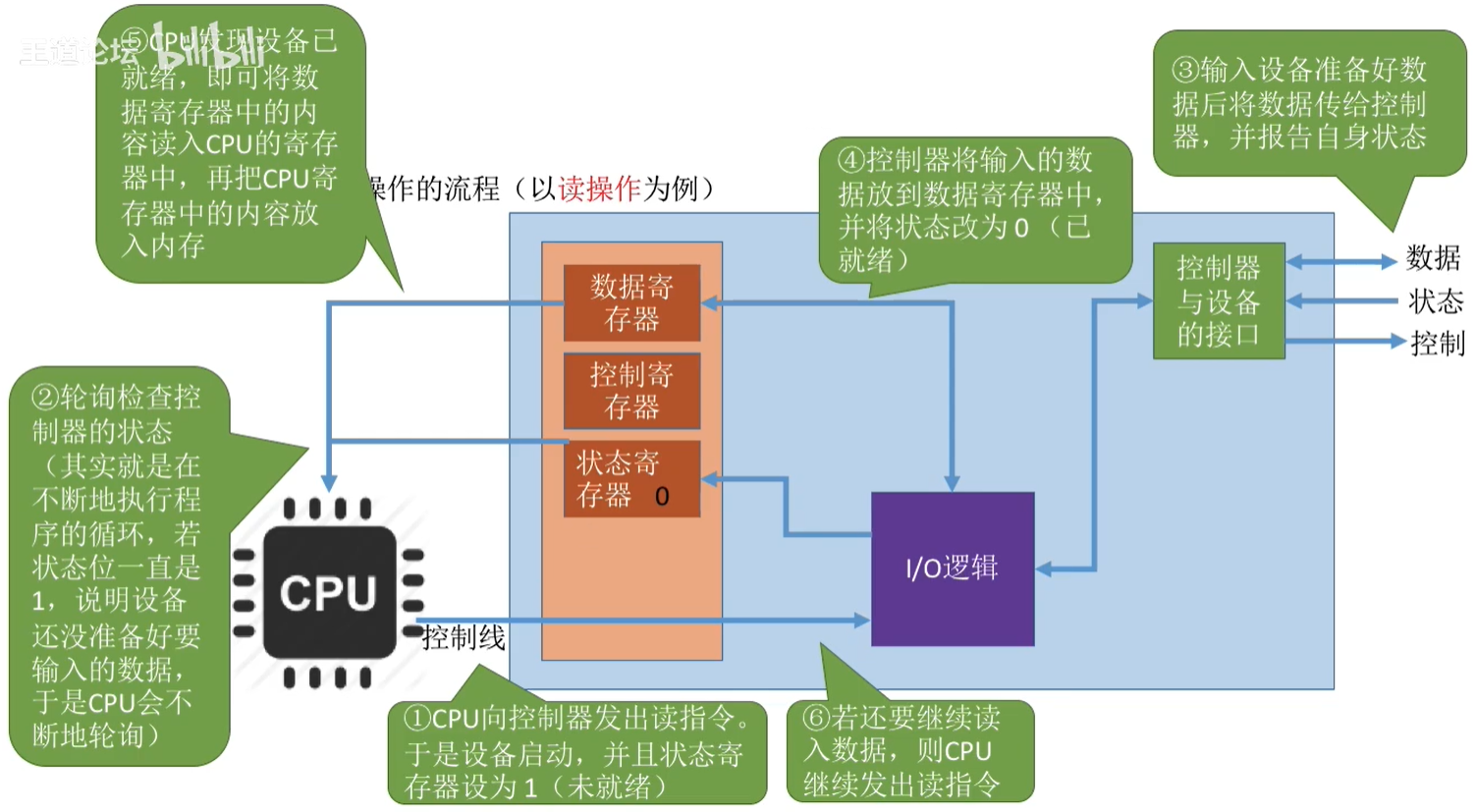

二、程序直接控制方式

在这里插入图片描述
