单电阻采样

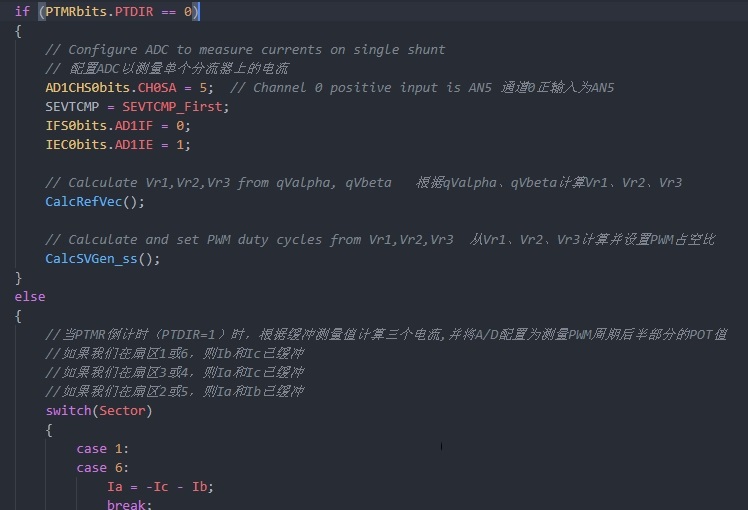

基于单电阻采样的相电流重构算法 keil完整工程。 单电阻采样 f103的单电阻，完整工程，带文档，带硬件资料。 f3平台的单电阻完整工程，代码详细注释。 还有微芯的单电阻smo代码加文档 具体如截图请看下

单电阻采样FOC（磁场定向控制）系统是永磁同步电机（PMSM）驱动领域的低成本高效解决方案，其核心在于通过母线串联单个采样电阻实现三相电流重构，结合SVPWM（空间矢量脉宽调制）、电机参数辨识、无感位置估计（SVC）等算法，在简化硬件结构的同时保证控制精度。本文基于《单电阻FOC教程.pdf》《500e算法解析-终极版.pdf》《6脉冲定位主要照这篇文章做.pdf》三份核心资料，从硬件适配逻辑、核心算法实现、调试优化三个维度，深入解析系统技术细节与工程落地要点。

单电阻采样的核心挑战在于在PWM周期内精准捕捉有效电流信号，需通过移相策略、采样点优化、电流重构三个关键步骤实现，三者共同构成单电阻方案的技术基石。

2.1 移相策略：解决采样窗口不足问题

单电阻采样依赖PWM周期内开关管的特定导通状态，只有当采样电阻所在回路形成有效电流通路时，才能采集到对应相电流。需先定义三相占空比参数：

• hig/mid/low：三相PWM占空比的最大值、中间值、最小值（hig≥mid≥low），代表从PWM周期起始到下桥臂动作的时间。
• delta1=mid-low：中间相与最小相的占空比差值，对应第一个潜在采样窗口。
• delta2=hig-mid：最大相与中间相的占空比差值，对应第二个潜在采样窗口。
• delta=hig-low：最大相与最小相的总差值，需满足采样时间总和要求。

2.1.1 移相场景分类（基于表格1.1-1）

根据delta1、delta2与最小采样时间Tmin的关系，系统需动态调整PWM占空比的相位，确保两个采样窗口均满足采样条件（≥Tmin），具体场景如下：

2.1.2 移相实现关键约束

• 占空比限制：上桥臂占空比不可开满（建议≤99%），若某相上桥臂100%导通，对应下桥臂将持续关闭，导致该相电流无法采样。
• 补偿边界：移相后需保证PWM后半周期比较值不超过定时器周期（PRD），避免PWM模块异常。

2.2 电流重构：从单电阻信号到三相电流

电流重构的核心是根据电压空间矢量所在扇区，建立采样电阻电流与三相电流的对应关系。系统将电压空间矢量划分为6个扇区（0-5扇区），每个扇区对应不同的开关管导通组合，需通过两次采样实现三相电流解算。

2.2.1 扇区特征与电流对应关系（基于表格1.2-1）

通过分析各扇区开关管动作后的电流路径（如图1.2-3、1.2-5所示），可得到不同扇区的采样电流与三相电流的映射关系，这是电流重构的核心依据：

2.2.2 重构关键原理

以扇区0为例（图1.2-3）：

• 矢量7阶段（三相上桥臂导通）：电机绕组短路，无电流流经采样电阻，无法采样。
• 矢量6阶段（C相下桥臂导通）：电流经C相VT2流入地，采样电阻电流为-Ic（C相电流为负，采样信号为正）。
• 矢量2阶段（B相下桥臂导通）：电流经B相VT6流入地，采样电阻电流为Ia（B、C两相电流之和，根据KCL定律等于-A相电流）。

通过两次采样的-Ic和Ia，结合KCL定律（Ia+Ib+Ic=0），即可解算出Ib。

2.3 采样点确定：避开开关暂态干扰

采样点的精准定位直接决定电流采样精度，需综合考虑死区延迟、电流稳定时间、ADC采样时间三个关键因素，避免开关管切换时的电压尖峰和电流振荡影响。

2.3.1 采样延迟计算

• 死区延迟（t_d）：开关管上桥臂关闭后，下桥臂需延迟导通（典型1-2us），防止桥臂直通。第一相采样需等待死区结束，第二相采样因电流可通过反并联二极管续流，无需考虑死区。
• 电流稳定时间（t_stab）：开关管导通后，电流需2us左右达到稳定（如图1.3-4、1.3-5所示），避免电流上升/下降过程中的瞬时值影响。
• ADC采样时间：需4个ADC时钟周期（PWM模块时钟84MHz时，2.5us对应210个计数单位，实际工程取3us冗余）。

2.3.2 最终采样点设置

• 第一相采样延迟 = 死区时间（1us）+ 电流稳定时间（2us）= 3us。
• 第二相采样延迟 = 电流稳定时间（2us）。
• 触发方式：通过TIM1_CH4比较匹配触发ADC采样，比较值根据延迟时间动态调整（64MHz PWM时钟下，1us对应64个计数单位）。

电机参数辨识是FOC系统自适应控制的基础，无感控制则通过算法替代位置传感器，两者共同构成系统的“感知能力”。《500e算法解析》详细阐述了电感、电阻、磁链、反电势的辨识方法，以及基于滑模观测器（SVC）的无感估计技术。

3.1 电机参数辨识：获取电机核心特性

参数辨识的目标是精准获取Ld/Lq（dq轴电感）、Rs（定子电阻）、φr（永磁磁链） ，为电流环、速度环参数设计和无感观测提供依据。

3.1.1 电感辨识（1.1节）

电感辨识利用“磁路饱和特性”，通过将转子定位到特定角度（0°和90°），施加电压脉冲并采样电流变化率，计算线电感Lbc，进而推导dq轴电感。

3.1.1.1 辨识流程（基于图1.1-2状态机）

1. 转子定位：
   - 0°定位：固定电压矢量角度为0°，通过类积分控制器调节电压幅值，将电流稳定在0.5倍额定电流（避免磁路深度饱和）。
   - 90°定位：重复上述过程，电压矢量角度改为90°。





2. 线电感计算：
   - 施加特定电压脉冲（如V+W-），采样脉冲首尾两端电流（ADC中断触发采样模式7），根据伏秒平衡原理计算Lbc：
   [
   L{bc} = frac{U{dc} cdot T_{cnt}}{Delta I cdot 10^6}
   ]
   其中，Udc为母线电压（V），Tcnt为脉冲导通时间（us），ΔI为电流增量（A）。














3. dq轴电感推导：
   - 0°位置：Lbc = 2Lq（磁路处于q轴，电感较小）。
   - 90°位置：Lbc = 2Ld（磁路处于d轴，电感较大）。
   - 逻辑修正：确保Lq>Ld（符合凸极电机特性，避免算法异常）。









3.1.2 电阻辨识（1.2节）

电阻辨识基于“欧姆定律”，通过闭环控制将定子电流稳定在预设值，采样定子电压和电流，计算定子电阻Rs。

3.1.2.1 辨识关键步骤

1. 电流闭环控制：给定Iset=0.5倍额定电流，通过类积分控制器调节电压幅值，使电流稳定在预设区间。
2. 数据采样：采集512组母线电压（Udc）和U相电流（Ia），求平均值降低误差。
3. 电阻计算：
   [
   Rs = frac{Delta U}{Delta I}
   ]
   其中，ΔU为两次不同占空比下的电压差值，ΔI为对应电流差值，需注意将线电阻除以2得到相电阻。












3.1.3 磁链与反电势辨识（1.3-1.4节）

磁链（φr）和反电势（E）辨识基于“IF控制模式”，通过拖转电机至稳定转速，采集不同id下的uq值，利用dq轴电压方程推导。

3.1.3.1 核心公式

稳态下忽略电阻压降和电感压降（iq=0），dq轴电压方程简化为：

[

uq = omegae (Ld id + phi_r)

]

通过采集两组（id1, uq1）和（id2, uq2）数据，联立方程得：

[

omegae phir = frac{u{q1} i{d2} - u{q2} i{d1}}{i{d2} - i{d1}}

]

进一步推导永磁磁链：

[

phir = frac{omegae phir}{omegae} = frac{u{q1} i{d2} - u{q2} i{d1}}{omegae (i{d2} - i_{d1})}

]

其中，ω_e为电角速度（rad/s），由速度估计模块提供。

3.2 滑模观测器（SVC）无感控制（2-3章）

SVC无感控制通过构建电机电流模型，对比估计电流与实际采样电流的偏差，实时修正速度和位置估计值，核心包括电流估计、速度估计、角度积分三个环节。

3.2.1 电流估计：基于dq轴电机模型

根据PMSMdq轴电压方程，推导电流增量模型，实现电流估计：

[

单电阻采样 基于单电阻采样的相电流重构算法 keil完整工程。 单电阻采样 f103的单电阻，完整工程，带文档，带硬件资料。 f3平台的单电阻完整工程，代码详细注释。 还有微芯的单电阻smo代码加文档 具体如截图请看下

begin{cases}

did = frac{Ts}{Ld} left( ud - Rs id + omegae Lq i_q ight) \

diq = frac{Ts}{Lq} left( uq - Rs iq - omegae (Ld id + phir) ight)

end{cases}

]

• 关键系数预计算：提前计算Ts/Ld、Rs*Ts/Ld等系数（如pmcoefd1、pmcoefq2），降低实时计算量。
• 数据格式处理：采用Q格式定点运算（如Q12、Q16），避免浮点运算精度损失和效率问题。

3.2.2 速度估计：从反电势到角速度

速度估计基于“反电势与角速度的线性关系”，通过积分控制器估计反电势，进而计算电角速度：

1. 反电势估计：
   [
   emf{est} = emf{estlast} + ki cdot (iq - iq^{est}) cdot Ts
   ]
   其中，k




   i为积分增益，需根据电机参数动态调整（如k_i = 3Rs/(nTs)）。





2. 角速度计算：
   [
   omegae = frac{emf{est}}{phir}
   ]
   需对ω




   e进行低通滤波，避免高频噪声影响。






3.2.3 角度积分：从角速度到转子位置

电角度由角速度积分得到，需注意角度范围约束（0-360°）：

[

heta{est} = heta{estlast} + omegae cdot T_s

]

• 格式处理：角度变量采用Q32格式存储（以2π为基值），右移16位后作为d轴位置参考（gPhase.IMPhase）。
• 溢出处理：当θest超过360°或低于0°时，进行模运算修正（如θest = θ_est - 360°）。

3.3 电流环与速度环控制（4.2-4.3节）

双闭环控制是FOC系统的“执行核心”，电流环负责快速跟踪电流指令，速度环负责稳定转速输出，两者均采用PI控制器，参数设计基于电机辨识结果。

3.3.1 电流环设计（4.2节）

电流环控制周期与PWM周期一致（典型16kHz），采用并联式PI控制器，参数计算公式：

[

kp = frac{3L}{nTs}, quad ki = frac{3Rs}{nT_s}

]

• 参数意义：L为电感（H），Rs为电阻（Ω），n为控制系数（默认8），Ts为采样周期（s）。
• 输出约束：PI控制器输出Ud/Uq需限制在母线电压允许范围内（如±Udc/√3），避免过调制。

3.3.2 速度环设计（4.3节）

速度环控制周期为2ms，输入为速度给定与估计值的偏差，输出为q轴电流参考（Iq_ref）：

[

Iq{ref} = k{pspd} cdot (omega{ref} - omega{est}) + k{ispd} cdot int (omega{ref} - omega_{est}) dt

]

• 电流限制：Iq_ref需限制在电机额定电流范围内（如±In），防止过流。
• 模式切换：支持速度模式（输出Iqref）和转矩模式（直接给定Iqref）。

初始转子位置估计是电机启动的关键，若位置估计错误，可能导致启动反转或启动失败。《6脉冲定位》提出一种基于“电压脉冲注入+模糊逻辑处理”的定位方法，无需位置传感器，适用于BLDCM和PMSM。

4.1 定位原理：利用磁路饱和特性

电机定子电感随转子位置变化：当定子电流与永磁磁动势同向时，磁路饱和，电感减小；反向时，磁路去饱和，电感增大。通过施加正负电压脉冲，采样电流峰值差值，即可判断转子位置。

4.2 定位流程：脉冲注入与数据处理

4.2.1 基本脉冲序列（表I）

对三相绕组依次施加正负电压脉冲（如VA+、VA-、VB+、VB-、VC+、VC-），每个脉冲导通时间T+（40-200us，根据电机电感调整），采样脉冲结束时的电流峰值（iA+、iA-等），计算电流差值Δih = ih+ - i_h-（h=A/B/C）。

4.2.2 模糊逻辑优化（4.4节）

由于电流测量存在噪声和偏移，直接通过Δi_h判断位置误差较大，需引入模糊逻辑处理：

1. 数据归一化：Δi1、Δi2、Δi3除以最大值Δi_max，得到归一化电流差值Δî1、Δî2、Δî3。
2. 模糊集合定义：
   - Δî1（主电流差值）：ZE（零）、PM（正中等）、PB（正大）。
   - Δî2/Δî3（辅助电流差值）：NB（负大）、ZE（零）、PB（正大）。





3. 模糊规则库：定义27条规则（3输入×3输入×3输入），输出对默认位置的修正量（如-1、-0.5、0、0.5、1个60°扇区）。
4. 解模糊：采用重心法计算最终修正量Δθ，得到绝对转子位置θest = θdefault + 60°×Δθ。

4.3 工程优化：直流母线电流采样

传统三相电流采样需三个电流传感器，成本较高。《6脉冲定位》提出通过直流母线单电阻采样重构三相电流：

• 原理：逆变器6个有源状态下，母线电流等于某一相电流或其反向（如V_A+状态下，母线电流=IA）；零状态下母线电流为0。
• 优势：无需三相电流传感器，仅需一个母线采样电阻，降低成本；避免传感器偏移误差，提高采样一致性。

5.1 单电阻采样毛刺问题（参考《单电阻FOC教程》3.4节）

• 现象：扇区切换时电流波形出现毛刺。
• 原因：扇区判断延迟或采样点与扇区切换不同步。
• 解决方案：
  1. 将扇区变量由实时扇区（secter）改为延迟扇区（secter_post），确保采样与扇区匹配。
  2. 优化零漂校正：采样零矢量状态下的电阻电压，计算零漂补偿值，重构时减去该值。






5.2 电感辨识过流问题（参考《500e算法解析》1.1.3节）

• 现象：施加电压脉冲时电流超过额定值，触发过流保护。
• 原因：脉冲导通时间过长或占空比过大，导致电流线性上升超调。
• 解决方案：
  1. 减小占空比调节步长（如从5%改为1%），延长PWM周期（如从853us延长至4.26ms）。
  2. 增加上桥自举电路充电步骤（状态1改为V-W-导通），避免开关管无法正常开通。






5.3 无感启动抖动问题（参考《500e算法解析》2.5节）

• 现象：低速时转速波动大，启动时出现抖动。
• 原因：速度估计误差大，滑模观测器增益不匹配。
• 解决方案：
  1. 优化滑模观测器积分增益（KiForEmf），根据载波频率动态调整（如双更新模式下FcCoff=200）。
  2. 增加速度修正环节：通过d轴电流偏差修正角速度估计值，公式为Δωcorr = ksmo · (idest - idsense) · iq，其中ksmo为修正系数。






单电阻采样FOC系统的核心优势在于硬件成本低、算法兼容性强，但对软件时序和算法精度要求较高。工程落地时需重点关注以下几点：

1. 硬件选型：采样电阻选择低温度系数（如0.1%/℃）、小阻值（0.001-0.01Ω）电阻，配合高带宽运放（如OPA847），降低采样噪声。
2. 时序优化：PWM移相、ADC采样、DMA传输的时序需严格同步，避免采样与开关动作重叠。
3. 参数适配：电机参数辨识需在电机静止时执行，辨识完成后存储参数至Flash，避免每次上电重复辨识。
4. 故障保护：增加过流、过压、欠压、堵转保护，故障发生时立即关闭PWM输出，确保系统安全。

通过本文解析的单电阻采样、参数辨识、无感控制、初始定位四大核心技术，可构建一套完整的低成本FOC解决方案，适用于家电、工业伺服、新能源汽车等领域的电机驱动场景。
