1.基本原理
仪表放大器是差分放大器的一种改良，具有输入缓冲器，不需要输入阻抗匹配，使放大器适用于测量以及电子仪器上。特性包括非常低直流偏移、低漂移、低噪声、非常高的开环增益、非常大的共模抑制比、高输入阻抗。仪表放大器用于需要精确性和稳定性非常高的电路。
2.芯片型号
AD620和AD623芯片，一款低成本、高精度仪表放大器，仅需要一个外部电阻来设置增益，增益范围为1至10000（ad623为1000）倍。在管脚上两个芯片是互用的，只是增益的运算公式不一样。AD620的增益G =49.4 kΩ/R G + 1，AD623的增益G =100 kΩ/R G + 1。增益带宽积参数上也是差不多（120kHz），基本是用于低频的信号。如需较高增益带宽的仪表放大器可以使用AD8421，但是注意芯片管脚不是兼容的。
AD620设计
引脚图： DIP封装实物：
内部电路图：
AD620是一款单芯片仪表放大器，采用经典的三运放改进设计。有两个输入端，即正输入端和负输入端，信号通过两路输入，实现差分放大，这样可以去掉输入信号中对地的共模干扰。由此可见，AD620可以抵抗输入信号中的共模干扰。
AD620的性能优于用独立运放组成的差分放大电路（如电源范围宽(±2. 3~ ±18 V ) ， 设计体积小，功耗非常低(最大供电电流仅1. 3 mA ) ，因而适用于低电压、低功耗的应用场合。）。三个独立运放组成的差分放大电路与AD620的比较如图所示:

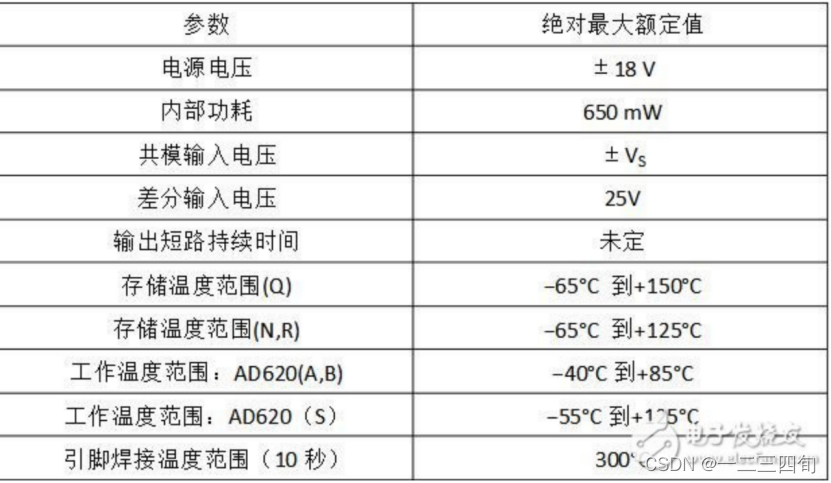

3.AD620额定最大值：
4.AD620简单应用电路：
通过调节外部电阻改变放大倍数，应注意电源电压范围对输出电压的限制，和增益带宽积对放大倍数的影响。
5.AD620具体应用：
AD620具有高精度（最大非线性度40 ppm）、低失调电压（最大50 μV）和低失调漂移（最大0.6 μV/°C）特性，是电子秤和传感器接口等精密数据采集系统的理想之选。它还具有低噪声、低输入偏置电流和低功耗特性，使之非常适合ECG和无创血压监测仪等医疗应用。
